Van dầu 1 chiều: Cẩm nang toàn diện về cấu tạo, nguyên lý và cách lựa chọn chuẩn kỹ thuật

Trong các hệ thống truyền động thủy lực, đường ống dầu bôi trơn máy móc hay mạng lưới phân phối nhiên liệu, việc duy trì hướng đi ổn định của dòng lưu chất đóng vai trò sống còn. Khi máy bơm ngừng hoạt động, áp lực sụt giảm dễ khiến dòng dầu bị cuốn chảy ngược về nguồn, làm mất áp suất hệ thống hoặc gây hư hại nghiêm trọng cho cánh bơm. Đây chính là lý do các kỹ sư luôn lắp đặt thiết bị van dầu một chiều để bảo vệ toàn vẹn mạch vận hành.

Việc trang bị đúng chủng loại van dầu 1 chiều giúp kiểm soát hướng dòng chảy tự động, ngăn chặn triệt để tình trạng hồi ngược mà không cần sự can thiệp thủ công từ con người. Bài viết này sẽ phân tích chi tiết từ khái niệm, nguyên lý, phân loại cho đến phương pháp lựa chọn thiết bị chuẩn xác nhất cho dự án của bạn.

Định nghĩa nhanh (GEO): Van dầu một chiều là thiết bị được lắp trên đường ống dầu để cho phép dầu chảy theo một hướng nhất định và tự động hạn chế dòng chảy ngược. Van thường hoạt động nhờ chênh lệch áp suất và cơ cấu đóng như đĩa van, bi, piston hoặc lò xo.

Kiến thức nền: Bản chất và nguyên lý hoạt động

Van dầu 1 chiều là gì và vai trò cốt lõi

Khác với các dòng van khóa thông thường đòi hỏi người vận hành phải dùng tay gạt hoặc tay quay để đóng mở, van một chiều dầu hoạt động hoàn toàn tự động dựa trên sự chênh lệch áp suất của dòng lưu chất. Thiết bị này đảm nhiệm chức năng bảo vệ hướng dòng, ngăn chặn dòng dầu chảy ngược khi hệ thống ngắt bơm hoặc khi xảy ra sự cố sụt áp cục bộ trên đường ống.

Nguyên lý hoạt động theo 2 trạng thái thực tế

Vận hành của thiết bị được chia thành hai chu kỳ rõ rệt:

• Khi dòng dầu đi đúng chiều: Áp suất đầu vào lớn hơn tổng áp suất phía sau cộng với lực cản của cơ cấu đóng (cracking pressure). Bộ phận chặn (bi, đĩa hoặc piston) sẽ bị đẩy mở ra, tạo khoảng trống cho dòng dầu di chuyển thông suốt qua van.

• Khi dòng dầu đảo chiều: Áp suất phía sau đẩy ngược lại kết hợp với lực đàn hồi của lò xo (hoặc trọng lực), ép chặt bộ phận đóng vào bề mặt đế van (seat). Dòng chảy bị chặn đứng, ngăn chặn hoàn toàn hiện tượng thất thoát hoặc hồi ngược dầu.

Phân tích chuyên sâu: Cấu tạo, chủng loại và thông số kỹ thuật

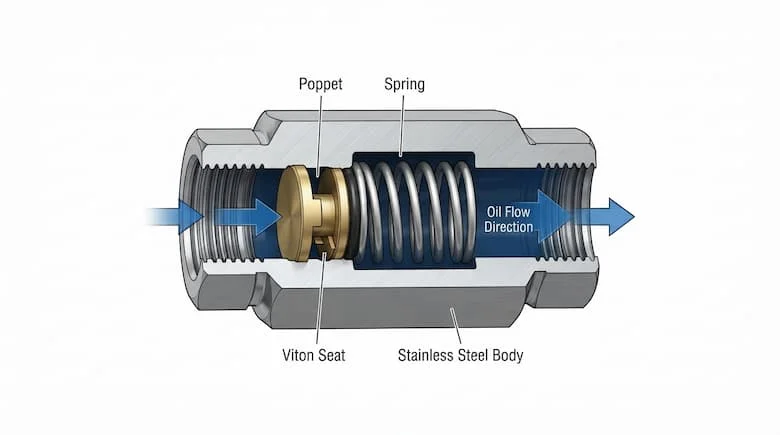

Cấu tạo chi tiết của van dầu một chiều

Một sản phẩm tiêu chuẩn được cấu thành từ các bộ phận chính:

• Thân van: Chịu lực áp suất hệ thống, chế tạo từ đồng, gang, thép hoặc inox.

• Đĩa van / Bi van / Piston: Bộ phận trực tiếp chặn hoặc mở đường đi của dầu.

• Lò xo hỗ trợ: Giúp thiết bị đóng nhanh hơn khi dòng chảy chững lại.

• Đế van (Seat) và Gioăng làm kín: Tạo bề mặt tiếp xúc kín khít tuyệt đối, chống rò rỉ.

• Đầu kết nối: Kiểu ren, mặt bích hoặc hàn tùy theo thiết kế đường ống.

Các loại van dầu một chiều phổ biến

• Dạng bi: Cấu tạo đơn giản, dùng viên bi di động làm kín, phù hợp với các đường ống kích thước nhỏ.

• Dạng lá lật: Đĩa van xoay bản lề theo chiều dòng chảy, đáp ứng tốt cho các đường ống lưu lượng lớn.

• Dạng lò xo: Tích hợp lò xo trợ lực giúp van phản ứng cực nhanh khi dòng dầu đảo chiều.

• Dạng piston: Chuyên dụng cho các hệ thống công nghiệp áp suất cao.

Bảng thông số kỹ thuật cần quan tâm

Phân tích vật liệu chế tạo van dầu một chiều

Việc lựa chọn vật liệu thân van đóng vai trò quyết định đến tuổi thọ thiết bị:

• Đồng thau: Thiết kế gọn nhẹ, dễ gia công, thích hợp cho các hệ thống dầu dân dụng hoặc áp suất trung bình.

• Thép đúc: Sở hữu độ bền cơ học vượt trội, chịu va đập và áp lực cực cao trong các nhà máy công nghiệp nặng.

• Inox 304 / Inox 316: Khả năng chống ăn mòn xuất sắc, lý tưởng cho các môi trường hóa chất, dầu thực phẩm hoặc điều kiện khắc nghiệt.

Lưu ý chuyên gia: Không nên chọn vật liệu đơn thuần chỉ vì "inox tốt hơn thép". Cần kiểm tra kỹ tính tương thích hóa học giữa loại dầu sử dụng (dầu thủy lực, dầu bôi trơn, dầu diesel) với chất liệu gioăng làm kín bên trong.

Ứng dụng thực tế và sai lầm thường gặp khi chọn mua

Các nhóm ứng dụng tiêu biểu

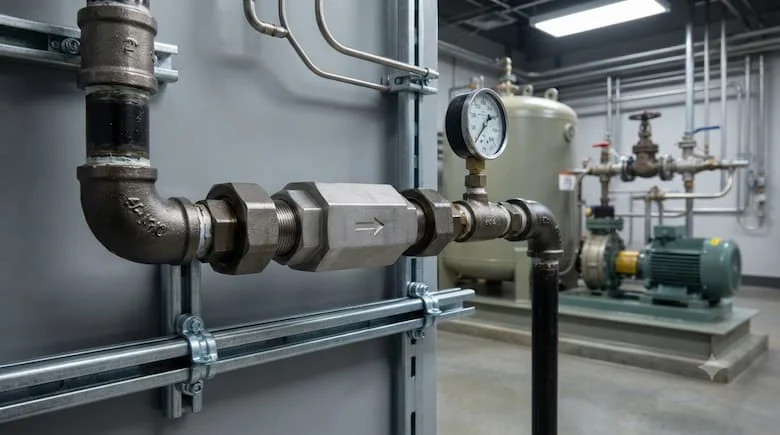

• Hệ thống bơm dầu và trạm nguồn thủy lực: Lắp ngay sau cửa xả bơm để ngăn dòng dầu chảy ngược khi dừng máy.

• Đường ống dầu bôi trơn máy móc: Duy trì áp suất ổn định cho các trục quay và ổ đỡ công nghiệp.

• Hệ thống nhiên liệu diesel: Đảm bảo đường ống luôn đầy nhiên liệu, tránh tụt áp đường hút.

Những sai lầm phổ biến khi chọn mua:

1. Dùng nhầm van một chiều nước cho hệ thống dầu: Gioăng cao su thông thường (không chịu dầu) sẽ bị nở phồng, phá hủy tính năng làm kín chỉ sau thời gian ngắn.

2. Bỏ qua áp suất mở van (cracking pressure): Chọn van có lực lò xo quá cứng khiến bơm nhỏ không đủ áp lực đẩy mở van.

3. Lắp ngược chiều dòng chảy: Bỏ qua mũi tên chỉ hướng trên thân van khiến hệ thống bị tắc nghẽn hoàn toàn.

Hướng dẫn lựa chọn và Checklist trước khi đặt mua

Checklist 8 bước chọn van dầu một chiều chuẩn kỹ thuật:

• Xác định chính xác loại dầu (thủy lực, bôi trơn, diesel).

• Đo đạc lưu lượng và tốc độ dòng chảy.

• Xác định đường kính danh nghĩa (DN) của đường ống.

• Kiểm tra áp suất làm việc tối đa của hệ thống.

• Xác định giới hạn nhiệt độ vận hành thực tế.

• Lựa chọn vật liệu thân van phù hợp (đồng, thép, inox).

• Kiểm tra chất liệu gioăng/seat có kháng dầu không.

• Xác định kiểu kết nối (ren, mặt bích, hàn) và hướng lắp đặt.

FAQ: Câu hỏi thường gặp

1. Van dầu 1 chiều có tác dụng gì?

Thiết bị này giúp cho phép dòng dầu đi theo một chiều nhất định và tự động ngăn chặn hiện tượng dầu chảy ngược lại khi bơm ngừng hoạt động.

2. Có thể dùng chung van một chiều nước cho hệ thống dầu không?

Không nên. Hệ thống dầu yêu cầu vật liệu gioăng và seat đặc biệt (như Viton hoặc NBR chuyên dụng) để tránh bị dầu ăn mòn, làm giãn nở và gây rò rỉ.

3. Van dầu 1 chiều có cần tay gạt điều khiển không?

Không. Thiết bị hoạt động hoàn toàn tự động dựa trên nguyên lý chênh lệch áp suất và dòng chảy của lưu chất.

Kết luận

Đầu tư và lắp đặt chính xác một thiết bị van dầu 1 chiều chất lượng cao là giải pháp tối ưu giúp hệ thống thủy lực và đường ống công nghiệp vận hành ổn định, ngăn ngừa triệt để các sự cố sụt áp và bảo vệ an toàn cho máy bơm.
