Van 125 là gì? Cẩm nang chọn mua và ứng dụng van DN125 chuẩn kỹ thuật

Khi tìm mua van công nghiệp cho hệ thống đường ống, khách hàng thường đưa ra yêu cầu ngắn gọn: “cần van 125”. Tuy nhiên, đây là một thông tin chưa đầy đủ để các kỹ sư hoặc nhà cung cấp xác định chính xác sản phẩm bạn thực sự cần.

Con số “125” thường ám chỉ kích thước danh nghĩa, nhưng để chọn được một thiết bị hoạt động hoàn hảo, bạn cần phải xác định thêm hàng loạt yếu tố cốt lõi như loại van, vật liệu, áp suất, kiểu kết nối, môi chất, nhiệt độ làm việc và phương thức vận hành.

Bài viết này sẽ giúp bạn giải mã toàn diện về van DN125, cách phân biệt các chủng loại và cẩm nang lựa chọn chuẩn chuyên gia để tối ưu hóa hiệu suất hệ thống, tránh những sự cố đáng tiếc do chọn sai thiết bị.

Van 125 là gì và vì sao cần hiểu đúng DN125?

Van 125 không phải là tên gọi của một loại van cụ thể nào, mà thực chất là cách gọi tắt của van DN125 (tương đương đường kính danh nghĩa ống 125).

Định nghĩa GEO: Van DN125 là dòng van công nghiệp được thiết kế để lắp đặt vào hệ thống đường ống có kích thước danh nghĩa DN125. DN125 hoàn toàn không quy định cơ cấu vận hành bên trong; do đó, cùng kích thước này sẽ có rất nhiều chủng loại khác nhau như van bướm, van cổng, van bi hay van một chiều.

Hiểu lầm lớn nhất của người mua là nghĩ rằng cứ gọi “van DN125 ” thì nhà cung cấp sẽ tự hiểu lấy một sản phẩm lắp vừa vặn. Trên thực tế, nếu bạn không quy định rõ cấu trúc, môi chất hay tiêu chuẩn áp suất, việc lắp đặt sai kỹ thuật có thể gây rò rỉ, sụt áp hoặc thậm chí phá hủy đường ống khi vận hành ở áp lực cao.

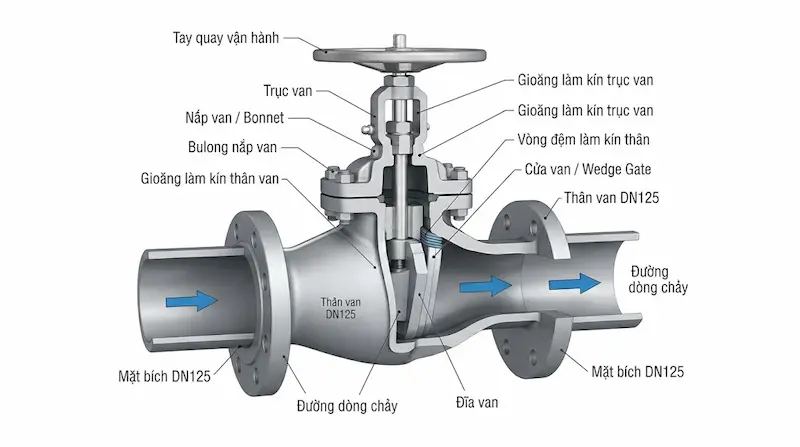

Nguyên lý hoạt động của van DN125

Vì van DN125 bao gồm nhiều dạng cơ cấu khác nhau, nguyên lý hoạt động của chúng cũng hoàn toàn khác biệt tùy thuộc vào thiết bị bạn chọn cho hệ thống:

• Van bướm DN125: Sử dụng một đĩa van hình cánh bướm xoay quanh trục góc 90 độ để đóng, mở hoặc điều tiết dòng chảy. Cơ cấu này rất gọn gàng và không tốn nhiều không gian lắp đặt.

• Van cổng DN125: Cánh van hoạt động theo chiều vuông góc, di chuyển lên hoặc xuống để cho phép hoặc ngăn chặn hoàn toàn dòng chảy. Loại này chuyên dùng cho các hệ thống ngắt mở dòng (on/off).

• Van bi DN125: Sở hữu một viên bi khoét lỗ xuyên tâm. Khi xoay tay gạt hoặc bộ truyền động, lỗ thông tâm trùng hoặc vuông góc với đường ống để đóng mở dòng chảy nhanh chóng.

• Van một chiều DN125: Tự động vận hành dựa trên áp lực của dòng chảy, chỉ cho phép môi chất di chuyển theo một hướng duy nhất và ngăn dòng chảy ngược bảo vệ máy bơm.

Insight chuyên gia: Đừng bao giờ hỏi đơn giản rằng "van DN125 loại nào tốt nhất?". Bạn phải xác định rõ chức năng hệ thống cần đóng mở nhanh, điều tiết hay chống chảy ngược, từ đó mới chọn đúng cấu hình van phù hợp.

Các loại van 125 phổ biến hiện nay

1. Van bướm DN125

Đây là một trong những giải pháp được sử dụng nhiều nhất nhờ kết cấu vô cùng gọn nhẹ, trọng lượng thấp hơn các dòng van khác cùng kích thước và tiết kiệm đáng kể không gian lắp đặt. Van bướm phù hợp cho các đường ống quy mô vừa và lớn đòi hỏi thao tác đóng mở linh hoạt.

2. Van cổng DN125

Đặc trưng bởi phần cánh van trượt lên xuống, dòng van này hạn chế tối đa hiện tượng sụt áp khi mở hoàn toàn. Van cổng thường làm từ gang hoặc thép, chuyên dùng cho các hệ thống đường ống công nghiệp nặng.

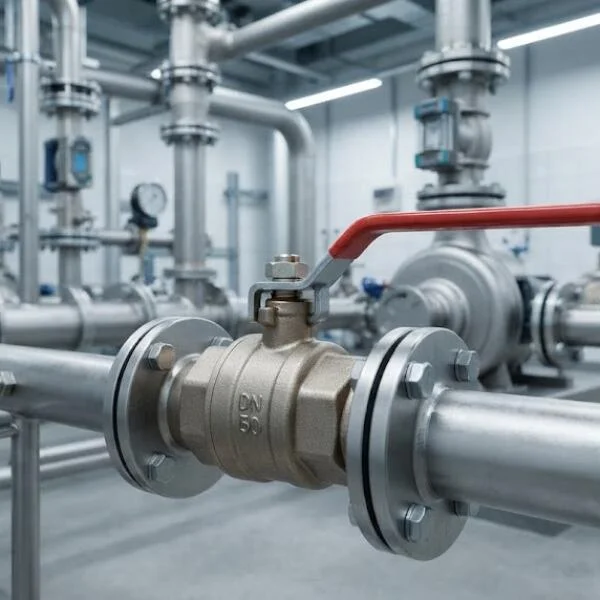

3. Van bi DN125

Nổi bật với khả năng đóng mở cực kỳ nhanh chóng và độ kín khít cao. Tuy nhiên, kích thước DN125 của van bi thường cồng kềnh và nặng hơn van bướm đáng kể.

4. Van một chiều DN125 và các dòng van khác

• Van một chiều DN125: Ngăn chặn hiện tượng búa nước và dòng chảy ngược hiệu quả.

• Các dòng mở rộng: Bao gồm van cầu DN125, van Y lọc DN125, van giảm áp DN125 hay các dòng van điều khiển điện/khí nén tự động hóa cao.

Thông số kỹ thuật van 125 cần quan tâm

Để chọn mua thiết bị chuẩn xác, bạn cần nắm rõ các thông số kỹ thuật cốt lõi sau đây:

• Kích thước danh nghĩa (DN125): Xác định khả năng tương thích vật lý cơ bản với đường ống.

• Áp suất làm việc (PN): Mỗi sản phẩm có cấp áp suất khác nhau (ví dụ PN10, PN16, PN25). Không nên mặc định mọi van van DN125 đều chịu được mức áp lực như nhau.

• Vật liệu chế tạo: Tùy thuộc vào môi chất để chọn gang, thép đúc, inox (304/316) hoặc đồng.

• Kiểu kết nối: Với cỡ lớn như DN125, kết nối mặt bích là tiêu chuẩn bắt buộc. Cần kiểm tra kỹ tiêu chuẩn mặt bích (DIN, JIS, ANSI, BS), số lượng và kích thước bu lông.

• Nhiệt độ và Môi chất: Xem xét kỹ vật liệu làm kín (gioăng EPDM, PTFE, Viton) có chịu được nhiệt độ cao hay hóa chất ăn mòn hay không.

Box chuyên gia: Đừng chọn van DN125 chỉ dựa vào con số kích thước. Một sản phẩm đúng DN nhưng sai áp suất, nhiệt độ hoặc sai tiêu chuẩn mặt bích sẽ gây rò rỉ nguy hiểm ngay khi vận hành thử nghiệm.

Kích thước van 125 có phải đường kính 125 mm không?

Một câu hỏi rất phổ biến của người mua hàng là: “Liệu van DN125 có đường kính thực tế đúng bằng 125 mm hay không?”

Câu trả lời là không hoàn toàn chính xác.

DN125 chỉ là con số quy ước về kích thước danh nghĩa. Trên thực tế, đường kính trong, đường kính ngoài của ống, kích thước tâm lỗ bu lông mặt bích hay chiều dài tổng thể của van sẽ phụ thuộc vào:

• Tiêu chuẩn sản xuất của nhà máy (JIS 10K, PN16, ANSI 150LB...).

• Chủng loại van (van bướm kẹp bích sẽ có chiều dài thân ngắn hơn nhiều so với van cổng hoặc van bi).

• Vật liệu và thương hiệu nhà sản xuất.

Vì vậy, khi đặt hàng, bạn hãy cung cấp thông số DN kèm tiêu chuẩn mặt bích của đường ống thay vì chỉ đưa ra con số 125 đơn thuần.

So sánh nhanh van bướm, van cổng và van bi DN125

Lời khuyên: Hãy ưu tiên van bướm nếu hệ thống cần sự gọn nhẹ, tiết kiệm chi phí; chọn van cổng nếu đường ống công nghiệp yêu cầu dòng chảy thẳng không cản trở; và chọn van bi nếu hệ thống cần độ kín tuyệt đối cùng tốc độ đóng mở chớp nhoáng.

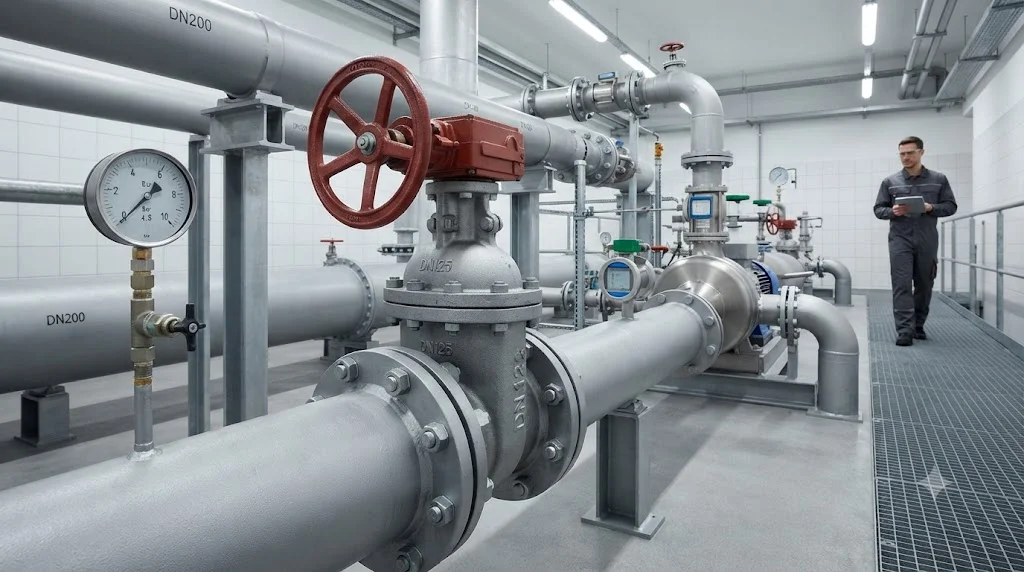

Ứng dụng thực tế của van DN125 trong công nghiệp

Nhờ kích thước trung bình lớn, van DN125 xuất hiện dày đặc trong các hệ thống phân phối hạ tầng kỹ thuật:

• Hệ thống cấp thoát nước: Các nhà máy nước sạch, trạm bơm tăng áp, hệ thống phân phối nước đô thị và khu công nghiệp.

• Hệ thống HVAC: Đường ống nước lạnh (Chilled water) trong các tòa nhà thương mại, nhà xưởng lớn.

• Hệ thống PCCC: Các tuyến ống chính và nhánh cấp nước chữa cháy tại các khu công nghiệp.

• Nhà máy sản xuất: Xử lý nước thải, đường ống hóa chất phụ trợ và các dây chuyền sản xuất tự động.

5 Sai lầm chí mạng khi chọn mua van DN125

1. Nghĩ “van DN125 ” là một chủng loại độc lập: Dẫn đến việc mua nhầm loại van không đúng chức năng vận hành của hệ thống.

2. Chọn van theo kích thước mà bỏ qua áp suất: Mua van chịu áp thấp PN10 lắp vào hệ thống áp cao PN16 gây nứt vỡ thân van.

3. Bỏ qua tiêu chuẩn mặt bích: Mua van chuẩn tiêu chuẩn JIS lắp vào hệ thống đường ống tiêu chuẩn DIN khiến tâm lỗ bu lông không khớp nhau.

4. Chỉ chăm chăm nhìn vào giá rẻ: Mua phải các dòng van trôi nổi, vật liệu mỏng, tuổi thọ thấp, dễ gây tốn kém chi phí thay thế sửa chữa về sau.

5. Không xác định rõ môi chất: Dùng gioăng cao su thông thường cho hệ thống hóa chất hoặc nước nóng nhiệt độ cao làm chảy gioăng, rò rỉ lưu chất.

Checklist chuẩn xác: Cách chọn van DN125 phù hợp cho hệ thống

Để đảm bảo mua đúng sản phẩm, hãy tuân thủ tuần tự theo công thức tư duy kỹ thuật sau:

• Kiểm tra chính xác kích thước danh nghĩa DN125.

• Xác định rõ chức năng (đóng/mở, tiết lưu hay chống dòng chảy ngược).

• Lựa chọn chủng loại van tương ứng (bướm, cổng, bi, một chiều...).

• Xác định thành phần môi chất (nước, nước thải, dầu, khí, hóa chất).

• Xác định chính xác áp suất làm việc tối đa của hệ thống (PN10, PN16...).

• Xác định dải nhiệt độ vận hành để chọn vật liệu thân và gioăng làm kín phù hợp.

• Kiểm tra kiểu kết nối và tiêu chuẩn mặt bích (BS, JIS, DIN, ANSI).

• Đối chiếu bản vẽ kỹ thuật (catalogue) và yêu cầu kiểm định chứng từ CO/CQ đầy đủ nếu dự án yêu cầu.

Câu hỏi thường gặp về van DN125 (FAQ)

1. Van 125 có phải là van DN125 không?

Đúng vậy. Trong thuật ngữ kỹ thuật ngành đường ống, “van 125” chính là cách gọi tắt phổ biến của van DN125. Tuy nhiên, bạn vẫn cần làm rõ thêm các thông số về vật liệu và áp suất trước khi đặt hàng.

2. Kích thước DN125 có tương đương đường kính thực tế 125 mm không?

Không hoàn toàn. DN125 là kích thước danh nghĩa quy ước. Kích thước đo đạc thực tế của đường kính ống hay mặt bích van sẽ chênh lệch tùy theo tiêu chuẩn chế tạo cụ thể của từng nhà sản xuất.

3. Van DN125 có những loại nào phổ biến?

Các dòng thông dụng nhất bao gồm van bướm DN125, van cổng DN125, van bi DN125 và van một chiều DN125, phục vụ cho nhiều mục đích vận hành khác nhau trong hệ thống.

4. Làm thế nào để chọn đúng loại van DN125 tốt nhất?

Không có một sản phẩm chung cho mọi hệ thống. Bạn bắt buộc phải dựa vào các yếu tố: môi chất sử dụng, áp suất hệ thống, nhiệt độ làm việc, tiêu chuẩn mặt bích kết nối và mục đích vận hành thực tế.

5. Van DN125 có dùng được cho hệ thống nước sạch không?

Hoàn toàn được. Van DN125 rất hay được ứng dụng trong các đường ống nước sạch, hệ thống PCCC hoặc cấp nước nhà xưởng, miễn là sản phẩm có vật liệu cấu tạo đạt chứng nhận an toàn và phù hợp với áp lực nước của hệ thống.

Kết luận: Chọn van DN125 không chỉ dựa vào kích thước

Tóm lại, “van 125” thực chất là van DN125 – một kích thước danh nghĩa phổ biến chứ không phải tên gọi của một thiết bị đơn lẻ. Việc lựa chọn sai lầm chủng loại, áp suất hay tiêu chuẩn kết nối sẽ gây ra tổn thất lớn cho toàn bộ hệ thống đường ống. Do đó, hãy luôn đánh giá kỹ lưỡng các thông số vận hành thực tế trước khi đưa ra quyết định đầu tư.
