Hướng Dẫn Chi Tiết Về Valve Install: Quy Trình, Tiêu Chuẩn Và Kỹ Thuật Chuyên Sâu

Valve Install Là Gì Và Vì Sao Lắp Đặt Đúng Lại Quan Trọng?

Một chiếc van có thể sở hữu kích thước và thông số hoàn toàn phù hợp với bản vẽ, nhưng vẫn gây ra sự cố nghiêm trọng nếu quá trình valve install xảy ra sai sót. Việc lắp nhầm hướng dòng chảy, chọn sai kiểu kết nối, sử dụng gioăng làm kín không tương thích hay để đường ống bị lệch ứng suất đều là những nguyên nhân phổ biến dẫn đến hệ thống vận hành kém hiệu quả.

Chọn đúng loại van mới chỉ là bước khởi điểm. Một quy trình lắp đặt chuẩn xác chính là chìa khóa quyết định sự ổn định của toàn bộ hệ thống đường ống. Nếu bỏ qua các tiêu chuẩn kỹ thuật này, hệ thống của bạn sẽ phải đối mặt với hàng loạt hậu quả tốn kém:

• Rò rỉ lưu chất tại các điểm kết nối.

• Suy giảm lưu lượng dòng chảy đáng kể.

• Gia tăng tổn thất áp suất trong đường ống.

• Xuất hiện hiện tượng rung lắc và tiếng ồn lớn.

• Hư hỏng linh kiện hoặc làm van hỏng hóc sớm hơn tuổi thọ thiết kế.

• Gián đoạn toàn bộ dây chuyền sản xuất hoặc hệ thống vận hành.

Định nghĩa: Valve install là quá trình lắp đặt van vào hệ thống đường ống hoặc thiết bị nhằm đóng/mở, điều tiết, kiểm soát hoặc ngăn dòng chảy. Một quy trình lắp đặt van đúng cần đảm bảo van tương thích với môi chất, áp suất, nhiệt độ, kích thước đường ống, kiểu kết nối và hướng dòng chảy.

Bài viết dưới đây sẽ phân tích toàn diện từ khái niệm, cấu trúc, tiêu chuẩn thông số cho đến quy trình thực hiện chuẩn kỹ thuật giúp bạn tối ưu hóa hệ thống.

Van Là Gì? Valve Hoạt Động Như Thế Nào?

Van Là Gì?

Van là thiết bị cơ khí chuyên dụng được sử dụng để kiểm soát dòng chảy của chất lỏng, khí hoặc các môi chất khác di chuyển bên trong hệ thống đường ống. Chúng đóng vai trò như những "trạm điều hướng" linh hoạt trong mọi ngành công nghiệp.

Chức Năng Chính Của Valve

Các thiết bị valve trong hệ thống công nghiệp thường đảm nhận những nhiệm vụ cốt lõi sau:

• Đóng/mở hoàn toàn dòng chảy lưu chất.

• Cô lập một khu vực hoặc một nhánh cụ thể của hệ thống khi cần bảo trì.

• Điều chỉnh lưu lượng dòng chảy theo yêu cầu vận hành.

• Kiểm soát và ổn định áp suất dòng chảy.

• Ngăn chặn hiện tượng dòng chảy ngược gây nguy hiểm cho bơm và thiết bị.

• Hỗ trợ tích hợp hệ thống điều khiển tự động hóa.

Nguyên Lý Hoạt Động

Mỗi hệ thống vận hành dựa trên một chuỗi tương tác cố định: Đường ống - Van - Cơ cấu đóng/mở hoặc điều khiển - Kiểm soát dòng chảy. Tùy thuộc vào thiết kế của từng loại van, bộ phận bên trong sẽ dịch chuyển để cho phép, hạn chế hoặc chặn đứng hoàn toàn dòng môi chất đi qua.

Các Loại Van Phổ Biến Trong Valve Install

Hiểu rõ đặc tính của từng loại van giúp kỹ sư tối ưu hóa quá trình lựa chọn và lắp đặt cho từng hệ thống cụ thể.

1. Ball Valve (Van Bi)

Van bi sử dụng bộ phận đóng mở hình cầu có lỗ khoét xuyên tâm, chuyên dùng cho các ứng dụng đóng/mở nhanh. Thao tác vận hành chỉ bằng góc quay 90 độ, mang lại cấu trúc gọn gàng và phù hợp với nhiều hệ thống đường ống phổ thông. Tuy nhiên, van bi không phải là lựa chọn tối ưu khi cần điều tiết dòng chảy liên tục.

2. Gate Valve (Van Cổng)

Loại van này chủ yếu dùng cho mục đích đóng/mở và cô lập hệ thống. Khi mở hoàn toàn, cấu trúc đĩa van nâng lên tạo ra trở lực dòng chảy cực kỳ thấp. Mặc dù vậy, van cổng tuyệt đối không nên dùng như một thiết bị điều tiết lưu lượng thông thường.

3. Globe Valve (Van Cầu)

Van cầu sở hữu khả năng điều tiết lưu lượng cực kỳ xuất sắc nhờ thiết kế đĩa và ghế van tịnh tiến. Đây là thiết bị lý tưởng cho các vị trí cần kiểm soát chính xác lưu lượng dòng đi qua, dù cấu tạo của nó có thể tạo ra tổn thất áp suất cao hơn các dòng van khác.

4. Butterfly Valve (Van Bướm)

Với thiết kế dạng đĩa xoay gọn nhẹ và trọng lượng tương đối thấp, van bướm là giải pháp hoàn hảo cho các đường ống có kích thước lớn. Chúng được ứng dụng rộng rãi trong hệ thống cấp thoát nước, HVAC và nhiều ngành công nghiệp nặng.

5. Check Valve (Van Một Chiều)

Van một chiều hoạt động hoàn toàn tự động dựa vào chênh lệch áp suất nhằm ngăn chặn dòng chảy ngược. Thiết bị này không được vận hành như một van đóng/mở thông thường và cần được lựa chọn kỹ càng theo đặc tính dòng chảy thực tế.

6. Control Valve (Van Điều Khiển)

Được tích hợp cùng bộ truyền động (actuator) và hệ thống điều khiển tự động, van điều khiển dùng để điều chỉnh lưu lượng, áp suất hoặc nhiệt độ của toàn bộ quá trình sản xuất một cách chính xác nhất.

Những Thông Số Cần Kiểm Tra Trước Khi Valve Install

Việc chuẩn bị kỹ thuật trước khi tiến hành lắp đặt đòi hỏi sự rà soát nghiêm ngặt các thông số cốt lõi.

Kích Thước Van

Kỹ thuật viên cần kiểm tra kỹ lưỡng kích thước danh định DN/NPS, kích thước đường ống thực tế, kiểu kết nối tương ứng, cũng như chiều dài tổng thể của van (face-to-face) trong trường hợp không gian lắp đặt bị giới hạn.

Áp Suất Làm Việc

Không nên chọn van chỉ dựa vào kích thước đường ống. Cần đối chiếu áp suất làm việc (working pressure), áp suất cho phép tối đa (maximum allowable pressure) và tiêu chuẩn áp suất (pressure class) của hệ thống.

Nhiệt Độ Làm Việc

Cần xác định chính xác nhiệt độ tối thiểu và tối đa của môi chất, đồng thời đánh giá khả năng chịu nhiệt của vật liệu thân van cũng như các lớp gioăng làm kín bên trong.

Vật Liệu Chế Tạo

Tùy thuộc vào môi chất (nước, hóa chất, hơi nóng, khí nén), vật liệu chế tạo thân van có thể là inox, thép carbon, gang, đồng hoặc nhựa polymer chuyên dụng nhằm đảm bảo độ bền tối đa.

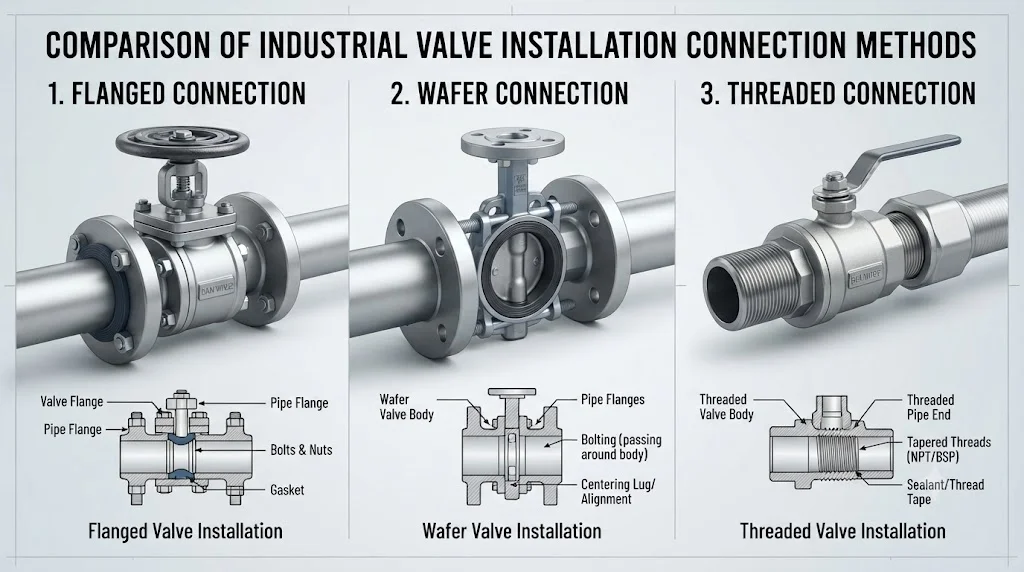

Kiểu Kết Nối

Các kiểu kết nối phổ biến trên thị trường bao gồm: nối ren, mặt bích, hàn socket, hàn đối đầu, rãnh grooved, hoặc kiểu wafer/lug tùy theo thiết kế của từng dòng van cụ thể.

Hướng Dòng Chảy

Nhiều dòng van quy định nghiêm ngặt về chiều lắp đặt. Do đó, cần đặc biệt lưu ý các ký hiệu mũi tên trên thân đối với van một chiều, van cầu, van điều khiển hoặc van giảm áp.

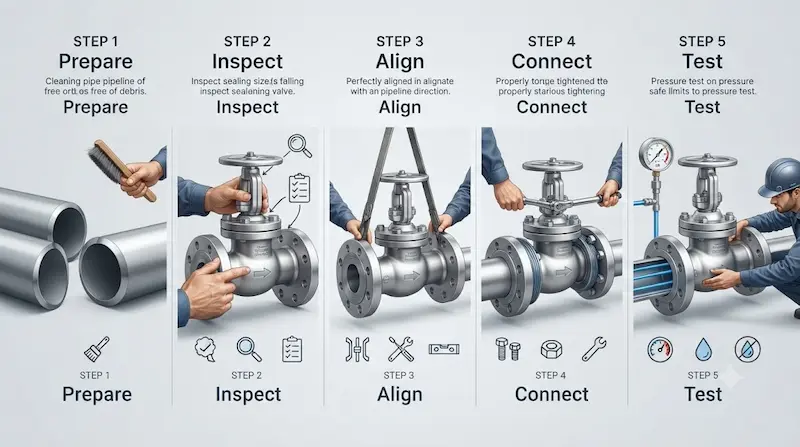

Quy Trình Valve Install Từng Bước

Để đảm bảo thiết bị hoạt động hoàn hảo ngay sau khi đưa vào vận hành, quá trình valve install cần tuân thủ nghiêm ngặt 8 bước sau đây:

Bước 1 – Cô lập hệ thống

Tiến hành dừng toàn bộ hệ thống nếu cần thiết, cô lập nhánh đường ống định thao tác, xả hoàn toàn áp suất và làm sạch hoặc xả môi chất tồn dư nhằm đảm bảo an toàn tuyệt đối cho kỹ thuật viên.

Bước 2 – Kiểm tra van

Kiểm tra kỹ lưỡng chủng loại, kích thước, vật liệu, thông số áp suất, nhiệt độ, kiểu kết nối, hướng dòng chảy và ngoại quan tổng thể của van để chắc chắn không có lỗi nhà sản xuất.

Bước 3 – Kiểm tra đường ống

Đảm bảo các đoạn ống được căn chỉnh thẳng hàng, hoàn toàn sạch sẽ, không bám vật thể lạ, bề mặt mặt bích hoặc ren không bị móp méo, đồng thời hệ thống treo đỡ ống phải chắc chắn.

Bước 4 – Đặt van đúng vị trí

Lắp đặt van đúng hướng quy định (orientation) và trùng khớp với hướng dòng chảy. Tuyệt đối không dùng lực cơ học của bu-lông để ép hai đầu ống bị lệch vào thân van.

Bước 5 – Kết nối van

Tùy thuộc vào thiết kế (ren, mặt bích, hàn hoặc grooved), quá trình siết chặt phải tuân thủ đúng lực siết (torque) và quy trình chuẩn do nhà sản xuất khuyến cáo.

Bước 6 – Kiểm tra khả năng đóng/mở

Sau khi hoàn tất kết nối, hãy thao tác thử tay vặn hoặc kiểm tra hành trình của bộ truyền động (actuator). Đảm bảo van vận hành trơn tru, không có hiện tượng kẹt hay lệch hướng đóng mở.

Bước 7 – Kiểm tra rò rỉ

Tiến hành thử áp lực hoặc thử độ kín (leak test / pressure test) theo yêu cầu kỹ thuật của hệ thống đường ống để phát hiện kịp thời các điểm rò rỉ tại thân van, mối nối ren, mặt bích hoặc gioăng.

Bước 8 – Đưa hệ thống vào vận hành

Khôi phục hoạt động của hệ thống, theo dõi sát sao biểu đồ áp suất, kiểm tra rò rỉ trực quan, lắng nghe tiếng ồn hoặc độ rung bất thường và xác nhận van thực hiện hoàn hảo chức năng được giao.

Valve Install Và Valve Replacement Khác Nhau Như Thế Nào?

• Valve: Là quá trình lắp đặt van mới vào một hệ thống đường ống hoàn toàn mới hoặc một nhánh mở rộng mới của nhà máy.

• Valve replacement: Là quá trình tháo dỡ van cũ đã xuống cấp và thay thế bằng van mới trên hệ thống đường ống hiện hữu.

Tại sao việc thay thế van cũ (replacement) không đơn giản là mua một chiếc van mới có cùng kích thước? Trên thực tế, hệ thống cũ thường chịu tác động của sự giãn nở nhiệt, ăn mòn hoặc biến dạng cơ học nhẹ. Do đó, van mới không chỉ cần khớp kích thước mà còn phải tương thích tuyệt đối với áp suất, nhiệt độ, môi chất, vật liệu, chiều dài tổng thể và phương thức vận hành cũ.

Vì Sao Valve Có Thể Bị Lỗi?

• Lắp sai hướng dòng chảy: Khiến van bị cản trở lưu chất hoặc mất khả năng kiểm soát an toàn.

• Chọn sai loại van: Dùng sai chủng loại chức năng dù kích thước đường ống hoàn toàn khớp.

• Kết nối không tương thích: Sai tiêu chuẩn ren hoặc sai quy cách mặt bích dẫn đến hở chân ren.

• Gioăng làm kín không phù hợp: Vật liệu gioăng không chịu được nhiệt độ hoặc hóa chất của môi chất gây rò rỉ nhanh chóng.

• Đường ống bị lệch: Ép buộc van vào vị trí không đồng tâm tạo ra ứng suất cơ học phá hủy thân van.

• Siết lực quá mức: Làm hỏng bước ren, dập nát gioăng hoặc làm biến dạng cấu trúc bên trong van.

• Bỏ qua khâu kiểm tra sau lắp đặt: Dẫn đến các lỗi kỹ thuật chỉ bộc lộ khi hệ thống đã chạy tải nặng.

Khi Nào Nên Thuê Dịch Vụ Valve Chuyên Nghiệp?

Có Thể Tự Áp Dụng Cho Hệ Thống Đơn Giản

• Hệ thống cấp nước dân dụng quy mô nhỏ.

• Van kích thước nhỏ, áp suất thấp.

• Kiểu kết nối ren đơn giản.

• Người thực hiện đã có kiến thức cơ bản về kỹ thuật cơ điện đường ống.

Nên Sử Dụng Kỹ Thuật Viên Chuyên Nghiệp Khi

• Các hệ thống đường ống công nghiệp trọng yếu.

• Hệ thống dẫn khí áp suất cao, hơi nóng (steam), hóa chất độc hại hoặc môi chất nguy hiểm.

• Van công nghiệp đường kính lớn.

• Hệ thống tích hợp van điều khiển tự động phức tạp.

• Dự án yêu cầu quy trình kiểm định, thử áp và commissioning chuyên nghiệp.

Checklist Valve Trước Khi Đưa Vào Vận Hành

• Xác nhận đúng chủng loại van theo thiết kế

• Kiểm tra chính xác kích thước DN/NPS của van

• Đối chiếu tiêu chuẩn pressure rating của hệ thống

• Kiểm tra giới hạn temperature rating

• Đảm bảo vật liệu chế tạo tương thích môi chất

• Kiểm tra độ tương thích của kiểu kết nối

• Xác định đúng hướng dòng chảy (flow direction)

• Kiểm tra độ thẳng hàng của hệ thống đường ống

• Làm sạch hoàn toàn bề mặt kết nối và ren ống

• Lựa chọn đúng loại gioăng và vật liệu làm kín

• Lắp đặt van đúng tư thế (orientation)

• Siết lực bu-lông kết nối theo đúng thông số kỹ thuật

• Kiểm tra cơ cấu đóng/mở vận hành trơn tru

• Hoàn thành công tác kiểm tra rò rỉ (leak test)

• Xác nhận toàn bộ hệ thống sẵn sàng bàn giao commissioning

Câu Hỏi Thường Gặp Về Valve

1. Valve install là gì?

Valve là quá trình lắp đặt thiết bị van vào hệ thống đường ống nhằm đóng/mở, điều tiết, kiểm soát lưu lượng hoặc ngăn chặn dòng chảy ngược của lưu chất.

2. Cần kiểm tra gì trước khi lắp van?

Trước khi lắp đặt, bạn cần kiểm tra chủng loại van, kích thước, áp suất làm việc, nhiệt độ giới hạn, vật liệu chế tạo, kiểu kết nối, môi chất sử dụng và hướng dòng chảy trên thân van.

3. Có thể tự lắp valve không?

Đối với các hệ thống dân dụng đơn giản, áp suất thấp, người có chuyên môn kỹ thuật cơ bản có thể tự thực hiện. Tuy nhiên, với hệ thống công nghiệp áp suất cao, hơi nóng, khí nén hoặc hóa chất nguy hiểm, bạn bắt buộc phải nhờ đến đội ngũ chuyên gia chuyên nghiệp.

4. Tại sao valve mới lắp vẫn bị rò rỉ?

Nguyên nhân thường gặp bao gồm siết lực không đều, sai lệch tâm đường ống, dùng nhầm chủng loại gioăng làm kín, hoặc bề mặt kết nối bị bám bẩn và trầy xước.

5. Kích thước valve có bắt buộc phải giống kích thước đường ống không?

Không hoàn toàn. Việc lựa chọn kích thước van còn phụ thuộc vào lưu lượng tính toán, yêu cầu tổn thất áp suất và đặc thù của quá trình vận hành thay vì chỉ dựa vào đường kính ống.

Kết Luận – Làm Đúng Valve Ngay Từ Đầu

Một quá trình valve install đạt chuẩn chất lượng đòi hỏi sự tuân thủ tuyệt đối từ khâu lựa chọn thông số kỹ thuật, căn chỉnh vị trí lắp đặt cho đến các bước kiểm tra áp suất cuối cùng. Chọn được thiết bị tốt nhưng lắp đặt sai kỹ thuật vẫn có thể dẫn đến rò rỉ, suy giảm hiệu năng và đe dọa an toàn toàn bộ hệ thống.
