Ball valve 1 1 4 Là Gì? Cách Chọn Đúng Cho Đường Ống

Ball Valve 1 1/4 Inch – Kích Thước Nhỏ Nhưng Không Nên Chọn Theo Inch Đơn Thuần

Khi một kỹ thuật viên hoặc khách hàng cần thay thế thiết bị và đưa ra yêu cầu ngắn gọn: “Cần một chiếc ball valve 1 1/4 inch”, họ thường nghĩ rằng mình đã cung cấp đầy đủ thông số cơ bản. Tuy nhiên, nếu chỉ dựa vào con số 1¼ inch đơn thuần, người mua rất dễ gặp rủi ro chọn nhầm thiết bị dẫn đến việc không thể lắp đặt hoặc nhanh chóng hỏng hóc trong quá trình vận hành thực tế.

Một chiếc ball valve 1 1 4 hoàn toàn có thể khác biệt lớn về kích thước thực tế, tiêu chuẩn ren, cấp áp suất, chất liệu thân van hay dung lượng lưu lượng tùy thuộc vào nhà sản xuất và tiêu chuẩn kỹ thuật. Để chọn được thiết bị chuẩn xác, bạn cần nắm rõ các yếu tố cốt lõi như kiểu kết nối, vật liệu chế tạo, giới hạn áp suất, đặc tính môi chất, cấu hình dòng chảy (full port hay reduced port) cũng như phương thức vận hành.

Định nghĩa: Ball valve 1 1/4 inch là van bi có kích thước danh nghĩa kết nối 1¼ inch, sử dụng một viên bi có lỗ xuyên tâm để đóng hoặc mở dòng môi chất. Khi xoay bi khoảng 90 độ, cửa van thay đổi từ trạng thái cho phép dòng chảy đi qua sang trạng thái đóng hoặc ngược lại.

Bài viết này sẽ phân tích chi tiết bản chất kỹ thuật, các chủng loại phổ biến và quy trình lựa chọn ball valve 1 1 4 chuẩn chuyên gia giúp hệ thống của bạn hoạt động bền bỉ và hiệu quả.

Ball Valve 1 1 4 Inch Là Gì?

Ý Nghĩa Của “1 1/4 Inch”

Ký hiệu 1¼ inch tương đương với 1.25 inch, quy đổi ra hệ mét xấp xỉ 31.75 mm. Tuy nhiên, cần phân biệt rõ ràng rằng kích thước danh nghĩa trong tên gọi không phải lúc nào cũng trùng khớp tuyệt đối với đường kính trong hay đường kính ngoài của mọi bộ phận cấu thành van. Đây là sai lầm phổ biến nhất khi tìm kiếm linh kiện thay thế (replacement valve).

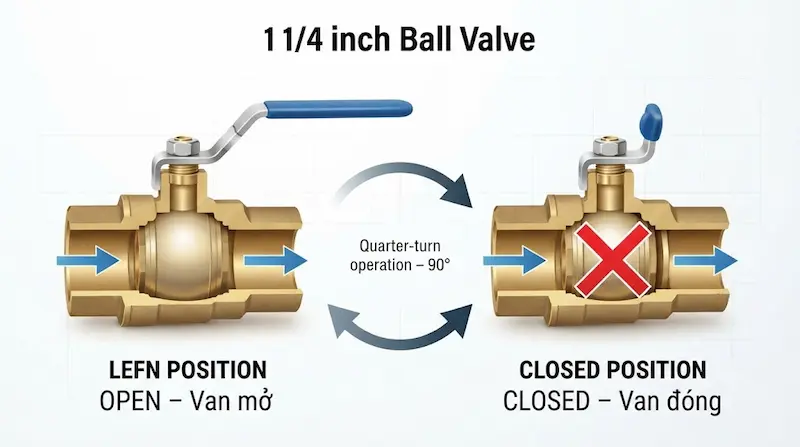

Nguyên Lý Hoạt Động Của Van Bi

Bên trong thân van chứa một quả cầu đục lỗ xuyên tâm:

• Khi lỗ của quả cầu nằm thẳng hàng với hướng đường ống, van ở trạng thái mở hoàn toàn.

• Khi tay gạt hoặc cơ cấu điều khiển xoay đi 90 độ, lỗ bi nằm vuông góc với dòng chảy, đưa van về trạng thái đóng kín.

Tại Sao Ball Valve Được Sử Dụng Phổ Biến?

• Khả năng đóng mở dòng chảy cực kỳ nhanh chóng chỉ với một góc quay vuông góc.

• Thao tác vận hành đơn giản, nhẹ nhàng bằng tay gạt hoặc cơ cấu tự động.

• Cấu trúc gọn gàng, tiết kiệm không gian lắp đặt.

• Khả năng làm kín (shut-off) ưu việt, hạn chế tối đa rò rỉ.

• Đa dạng lựa chọn về vật liệu và kiểu kết nối phù hợp với nhiều ngành công nghiệp.

Ball Valve 1 1 4 Có Những Loại Nào?

1. Ball Valve 1 1 4 Ren (Threaded)

Phù hợp với các hệ thống đường ống sử dụng kết nối ren phổ thông. Khi mua, cần xác định rõ tiêu chuẩn ren (NPT, BSPT, BSPP), ren trong hay ren ngoài, vật liệu chế tạo và cấp áp suất chịu tải để tránh tình trạng lệch bước ren.

2. Ball Valve 1 1/4 Inch Mặt Bích (Flanged)

Được ứng dụng trong các hệ thống đòi hỏi độ chắc chắn cao và khả năng chịu áp lực lớn. Cần kiểm tra tiêu chuẩn mặt bích (ANSI, JIS, DIN), khoảng cách giữa hai mặt bích (face-to-face) và cấu hình bu-lông.

3. Full Port Ball Valve (Van Bi Cửa Đầy)

Đường kính lỗ bên trong quả bi tương đương hoặc gần bằng đường kính danh nghĩa của ống. Ưu điểm lớn nhất là tổn thất áp suất cực thấp, tối ưu hóa lưu lượng dòng chảy lớn.

4. Reduced Port Ball Valve (Van Bi Cửa Thu hẹp)

Đường kính lỗ bi nhỏ hơn kích thước đường ống. Dòng này có thiết kế nhỏ gọn hơn và chi phí tiết kiệm hơn, nhưng sẽ tạo ra độ cản trở (restriction) lớn hơn so với dòng full port.

5. 2-Piece và 3-Piece Ball Valve

• 2-piece: Cấu tạo gồm 2 mảnh thân van ghép lại, phổ biến trong các ứng dụng công nghiệp và dân dụng.

• 3-piece: Cấu tạo gồm 3 phần, cho phép tháo rời phần thân giữa để bảo trì, sửa chữa hoặc thay thế gioăng seal trực tiếp trên đường ống mà không cần cắt ống.

6. Manual và Actuated Ball Valve

• Manual: Vận hành thủ công bằng tay gạt hoặc tay kẹp cơ học.

• Actuated: Tích hợp bộ truyền động khí nén (pneumatic) hoặc điện (electric) nhằm tự động hóa quy trình đóng mở từ xa.

Thông Số Kỹ Thuật Cần Kiểm Tra Khi Chọn Ball Valve 1 1/4

Để đảm bảo hiệu suất vận hành tối ưu, việc đánh giá các thông số kỹ thuật là bước không thể bỏ qua:

• Kích thước danh nghĩa: Quy cách 1¼ inch cùng thông số DN tương ứng theo catalogue nhà sản xuất.

• Kiểu kết nối: Nối ren, mặt bích, hàn socket, hàn đối đầu hoặc các đầu nối chuyên dụng.

• Cấp áp suất (Pressure Rating): Xác định áp suất làm việc thông thường (working pressure) và áp suất tối đa cho phép để tránh nứt vỡ thân van.

• Nhiệt độ làm việc: Giới hạn chịu nhiệt của cả thân van lẫn vật liệu gioăng lót bên trong.

• Vật liệu chế tạo: Đồng thau (brass), inox (stainless steel), thép carbon (carbon steel) hoặc nhựa kỹ thuật (PVC/CPVC).

• Vật liệu Seal (Seat & Seal): Các dòng vật liệu phổ biến gồm PTFE, EPDM, NBR, FKM/FPM, đòi hỏi tính tương thích hóa học tuyệt đối với môi chất.

• Đặc tính môi chất: Nước sạch, nước thải, khí nén, dầu, hơi nóng hay hóa chất ăn mòn mạnh.

So Sánh Ball Valve 1 1/4 Full Port Và Reduced Port

Khi nào nên chọn Full Port? Hãy ưu tiên dòng này khi hệ thống của bạn đòi hỏi lưu lượng lớn, tổn thất áp suất thấp hoặc cần thông thoáng để làm sạch đường ống định kỳ.

Ball Valve 1 1/4 Nên Chọn Brass Hay Stainless Steel?

Ball Valve 1 1/4 Bằng Đồng (Brass)

• Ưu điểm: Khả năng gia công cơ khí chính xác, thích hợp cho hệ thống nước sạch, khí nén thông thường và các tiện ích dân dụng/công nghiệp nhẹ với mức chi phí rất dễ tiếp cận.

Ball Valve 1 1/4 Bằng Inox (Stainless Steel)

• Ưu điểm: Khả năng chống ăn mòn vượt trội trong môi trường hóa chất, nước mặn, hơi nóng và các ứng dụng công nghiệp nặng đòi hỏi độ bền cơ học cao.

Lời khuyên chuyên gia: Không nên mặc định inox luôn tốt hơn trong mọi trường hợp. Việc chọn vật liệu phải dựa trên môi chất, nhiệt độ, áp suất và môi trường thực tế. Nếu hệ thống chỉ dẫn nước sạch thông thường, việc sử dụng van đồng giúp tối ưu hóa chi phí đầu tư đáng kể.

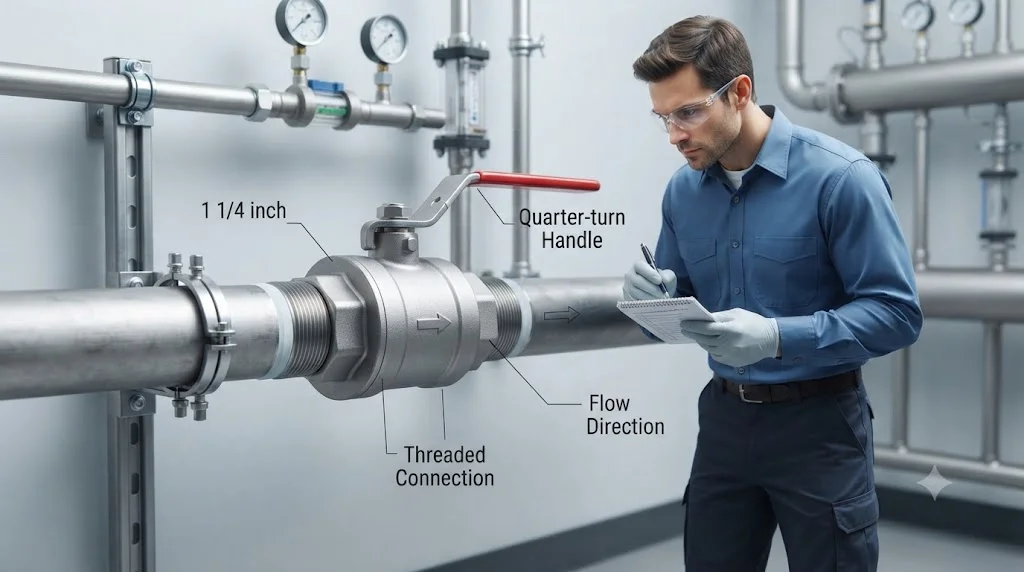

Ball Valve 1 1/4 Inch Được Dùng Ở Đâu?

• Hệ thống cấp nước: Các nhánh đường ống cấp nước tổng, trạm bơm tăng áp, hệ thống phòng cháy chữa cháy và xử lý nước công nghiệp.

• Hệ thống khí nén: Đóng ngắt nhánh, cô lập khu vực bảo trì hoặc điều phối lưu lượng khí cho các thiết bị chấp hành.

• Hệ thống dầu và hóa chất: Sử dụng các dòng van có vật liệu thân và gioăng seal tương thích tuyệt đối với thành phần hóa học của lưu chất.

• Hệ thống gas: Yêu cầu các dòng van chuyên dụng đạt tiêu chuẩn an toàn phòng chống cháy nổ nghiêm ngặt.

• HVAC và tiện ích tòa nhà: Kiểm soát dòng nước lạnh/nóng trong các mạng lưới điều hòa trung tâm.

Những Sai Lầm Thường Gặp Khi Mua Ball Valve 1 1/4

• Chỉ cung cấp kích thước 1¼ inch mà bỏ qua các thông số kỹ thuật cốt lõi như áp suất, nhiệt độ và vật liệu.

• Không kiểm tra tiêu chuẩn ren dẫn đến việc không thể vặn khớp vào đường ống sẵn có.

• Chọn sai vật liệu thân van hoặc vòng đệm seal gây ăn mòn nhanh chóng chỉ sau thời gian ngắn vận hành.

• Bỏ qua thông số áp suất làm việc (pressure rating) gây nguy hiểm mất an toàn hệ thống.

• Chọn nhầm giữa dòng full port và reduced port làm ảnh hưởng nghiêm trọng đến lưu lượng dòng chảy.

• Ham rẻ chọn sản phẩm kém chất lượng dẫn đến rò rỉ lưu chất và tốn kém chi phí thay thế liên tục.

Cách Chọn Ball Valve 1 1/4 Inch Phù Hợp (Quy Trình 7 Bước)

1. Xác định môi chất: Nước, khí nén, dầu, gas, hơi nóng hay hóa chất?

2. Xác định kiểu kết nối: Ren trong/ngoài, mặt bích hay hàn, kèm theo tiêu chuẩn cụ thể.

3. Kiểm tra áp suất: Đối chiếu áp suất vận hành thường xuyên và áp suất tối đa của hệ thống.

4. Kiểm tra nhiệt độ: Xác định nền nhiệt độ thực tế của dòng lưu chất dẫn truyền.

5. Chọn vật liệu: Đồng thau, inox, thép carbon hay polymer chuyên dụng.

6. Chọn kiểu cửa van: Full port hay reduced port tùy theo yêu cầu lưu lượng.

7. Xác định phương thức vận hành: Tay gạt thủ công hay tích hợp bộ truyền động tự động điện/khí nén.

Checklist Trước Khi Mua Ball Valve 1 1/4

• Xác định chính xác quy cách danh nghĩa 1¼ inch

• Đối chiếu mã kích thước DN theo catalogue sản phẩm

• Chọn đúng kiểu kết nối tương thích với hệ thống ống

• Xác minh tiêu chuẩn ren (NPT/BSPT) nếu dùng van ren

• Kiểm tra cấp áp suất làm việc tối đa (pressure rating)

• Rà soát giới hạn nhiệt độ vận hành của van

• Lựa chọn vật liệu thân van phù hợp môi trường

• Đảm bảo vật liệu seal (PTFE/EPDM) tương thích hóa chất

• Quyết định chọn cửa van Full Port hay Reduced Port

• Cân nhắc cấu trúc 2-piece hoặc 3-piece nếu cần bảo trì

• Xác định rõ phương thức vận hành bằng tay hay tự động

• Kiểm tra không gian lắp đặt thực tế trên đường ống

• Yêu cầu cung cấp chứng nhận chất lượng (CO/CQ) nếu dự án yêu cầu

Cách Kiểm Tra Ball Valve 1 1/4 Sau Khi Lắp Đặt

Sau khi hoàn tất quá trình valve install, kỹ thuật viên cần tiến hành kiểm tra theo 4 bước sau:

1. Kiểm tra kết nối: Đảm bảo mối nối ren hoặc mặt bích khít chặt, không bị lệch tâm hay chịu ứng suất uốn từ trọng lượng đường ống.

2. Kiểm tra rò rỉ (Leak test): Quan sát kỹ các vị trí thân van, cổ ty (stem), mối nối ren và đệm lót seat dưới áp lực hệ thống.

3. Kiểm tra vận hành: Thao tác xoay tay gạt qua lại để xác nhận van đóng/mở hoàn toàn mượt mà, không gặp hiện tượng kẹt cứng hay lực cản bất thường.

4. Theo dõi hiệu năng: Vận hành hệ thống thực tế, theo dõi sát sao biểu đồ áp suất, lưu lượng dòng chảy và lắng nghe xem có tiếng ồn hoặc độ rung lắc lạ hay không.

Câu Hỏi Thường Gặp Về Ball Valve 1 1/4

1. Ball valve 1 1/4 inch là gì?

Ball valve 1 1 4 là loại van bi có kích thước đường kính danh nghĩa 1¼ inch, ứng dụng cơ chế bi xoay góc 90 độ để đóng ngắt hoặc điều tiết dòng chảy lưu chất.

2. Ball valve 1 1/4 inch tương đương DN bao nhiêu?

Không nên quy đổi máy móc từ inch sang mm. Kích thước DN tương ứng (thường là DN32) cần được xác định chính xác theo catalogue kỹ thuật và tiêu chuẩn kết nối của từng nhà sản xuất cụ thể.

3. Nên chọn ball valve 1 1/4 bằng đồng hay inox?

Van đồng (brass) tối ưu chi phí cho các hệ thống nước sạch và tiện ích dân dụng. Van inox (stainless steel) được lựa chọn cho môi trường công nghiệp nặng, hóa chất hoặc hệ thống đòi hỏi khả năng chống ăn mòn cao.

4. Full port và reduced port khác nhau thế nào?

Full port có lỗ bi lớn tương đương đường ống giúp giảm thiểu tối đa tổn thất áp suất. Reduced port có lỗ bi nhỏ hơn, gọn nhẹ và kinh tế hơn nhưng sẽ tạo ra độ cản trở dòng chảy lớn hơn.

5. Cần cung cấp thông tin gì để mua đúng ball valve 1 1/4?

Bạn nên cung cấp đầy đủ các thông số: loại môi chất, áp suất làm việc, nhiệt độ, tiêu chuẩn kết nối, vật liệu mong muốn, yêu cầu lưu lượng và phương thức vận hành để nhà cung cấp tư vấn chuẩn xác nhất.

Ball Valve 1 1/4 – Chọn Đúng Thông Số Quan Trọng Hơn Chọn Đúng Kích Thước

Thuật ngữ “1¼ inch” chỉ là điểm khởi đầu chứ không thể hiện toàn bộ đặc tính kỹ thuật của một chiếc ball valve 1 1/4. Thiết bị hoàn hảo cho hệ thống đòi hỏi sự đồng bộ từ kích thước, kiểu kết nối, cấp áp suất, nhiệt độ, môi chất, vật liệu thân và gioăng lót, cho đến cấu hình cửa van cùng phương thức vận hành. Đầu tư chuẩn xác ngay từ bước lựa chọn sẽ giúp hệ thống của bạn vận hành ổn định, không lo rò rỉ và tiết kiệm tối đa chi phí bảo trì.
