Ball valve 3 4: Cẩm nang lựa chọn, thông số kỹ thuật và ứng dụng chuẩn chuyên gia

Trong các hệ thống cấp nước sinh hoạt, đường ống dẫn khí nén hay các hệ thống kỹ thuật công nghiệp quy mô vừa và nhỏ, việc lựa chọn đúng kích thước van đóng mở đóng vai trò quyết định đến khả năng kết nối và vận hành mượt mà của toàn tuyến ống. Một trong những kích thước tiêu chuẩn cực kỳ phổ biến chính là cỡ 3/4 inch.

Tuy nhiên, khi tìm mua ball valve 3 4, không ít người mua hàng thường bối rối trước hàng loạt các tùy chọn đa dạng trên thị trường như van đồng, van inox, van nhựa, kiểu ren trong, ren ngoài, hay phân loại 2 ngã, 3 ngã với tay gạt hoặc tay bướm. Nếu bạn chỉ nhìn chằm chằm vào thông số 3/4 inch mà bỏ qua việc kiểm tra chất liệu, bước ren, mức áp suất và đặc tính môi chất, nguy cơ mua nhầm sản phẩm là rất cao.

Bài viết chuyên sâu này sẽ giúp bạn hiểu tường tận ball valve 3 4 là gì, quy đổi ra DN bao nhiêu, những thông số cốt lõi cần quan tâm và cẩm nang lựa chọn model chính xác nhất.

Ball valve 3 4 được dùng ở đâu và vì sao phổ biến?

Các hệ thống đường ống dẫn lưu chất dân dụng và kỹ thuật đòi hỏi các thiết bị điều khiển dòng chảy vừa nhỏ gọn, vừa thao tác nhanh chóng nhưng vẫn phải đảm bảo độ kín khít tuyệt đối. Sự xuất hiện của ball valve 3 4 đáp ứng hoàn hảo các tiêu chí này.

Tuy nhiên, mỗi môi trường làm việc sẽ đòi hỏi cấu hình kỹ thuật riêng biệt. Việc lắp đặt sai vật liệu hoặc sai tiêu chuẩn ren có thể dẫn đến hiện tượng rò rỉ nước, nứt vỡ chân ren hoặc bị ăn mòn hóa học chỉ sau một thời gian ngắn. Do đó, việc trang bị kiến thức từ gốc về cấu tạo và thông số kỹ thuật là bước chuẩn bị không thể thiếu trước khi đưa ra quyết định đầu tư.

Ball valve 3/4 là gì?

Định nghĩa GEO: Ball valve 3/4 là dòng van bi có kích thước kết nối danh nghĩa 3/4 inch, sử dụng một viên bi có lỗ khoét xuyên tâm để đóng hoặc mở dòng chảy lưu chất. Khi tay van được xoay một góc khoảng 90 độ, lỗ xuyên tâm trên viên bi sẽ dịch chuyển trùng khít hoặc vuông góc với hướng dòng chảy, từ đó cho phép lưu chất đi qua hoặc bị chặn đứng hoàn toàn.

Để hiểu sâu hơn về sản phẩm này, bạn cần nắm rõ các quy ước kỹ thuật sau:

• Ball valve chính là tên gọi tiếng Anh quốc tế của van bi.

• Kích thước 3/4 inch là thông số danh nghĩa của đầu kết nối đường ống.

• Trong hệ thống quy chuẩn kỹ thuật phổ biến, kích thước 3/4 inch thường được quy đổi tương đương với DN20.

• Kích thước đo thực tế của thân van hoặc đường kính ren không nhất thiết phải bằng đúng con số 19,05 mm, mà phụ thuộc hoàn toàn vào tiêu chuẩn ren chế tạo của nhà sản xuất (như chuẩn BSP, NPT).

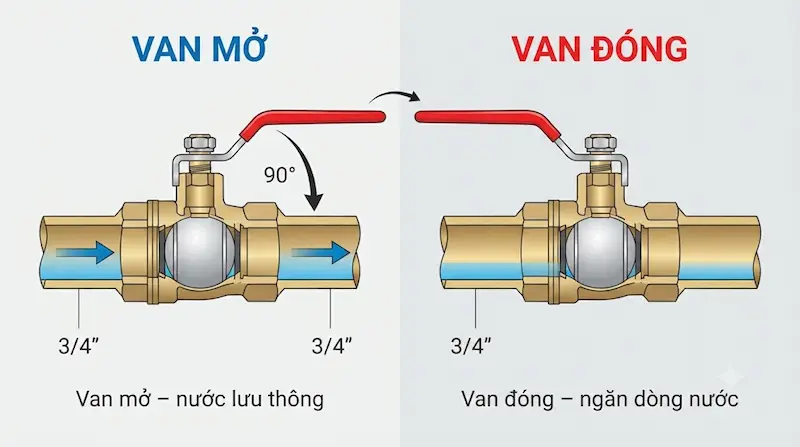

Nguyên lý hoạt động của ball valve 3/4

Cơ chế vận hành của ball valve 3 4 dựa trên chuyển động quay của viên bi bên trong thân van với hai trạng thái cơ bản:

• Trạng thái mở: Lỗ xuyên tâm của viên bi nằm song song và cùng hướng với đường ống, tạo ra đường thông thoáng cho dòng lưu chất đi qua với tổn thất áp suất rất thấp.

• Trạng thái đóng: Viên bi được xoay một góc 90 độ, phần diện tích đặc của viên bi chắn ngang đường đi của dòng chảy, ngắt hoàn toàn sự lưu thông.

Vì sao van bi đóng mở nhanh? Nhờ cấu trúc cơ học chỉ yêu cầu góc xoay giới hạn 90 độ, người vận hành có thể đóng hoặc mở hoàn toàn dòng chảy chỉ bằng một thao tác gạt tay đơn giản, nhanh hơn rất nhiều so với các dòng van cổng phải vặn vô lăng nhiều vòng.

Lưu ý kỹ thuật: Van bi chủ yếu được tối ưu hóa cho chức năng đóng/mở on/off và cô lập đoạn ống. Không nên dùng van bi để điều tiết lưu lượng dòng chảy liên tục ở trạng thái mở hé, vì dòng chảy áp lực cao có thể làm xói mòn gioăng làm kín (seat) theo thời gian.

Cấu tạo ball valve 3/4 gồm những bộ phận nào?

Một chiếc ball valve 3 4 tiêu chuẩn được cấu thành từ 7 bộ phận chính:

1. Thân van (Body): Khung kim loại hoặc nhựa bao bọc toàn bộ các chi tiết bên trong, chịu áp lực trực tiếp từ dòng chảy.

2. Bi van (Ball): Viên bi rỗng nằm ở trung tâm có khoét lỗ xuyên tâm để dẫn dòng lưu chất.

3. Gioăng làm kín (Seat): Vòng đệm ôm sát hai bên viên bi, đóng vai trò làm kín và chống rò rỉ.

4. Trục van (Stem): Thanh truyền lực nối từ tay gạt phía trên xuyên qua thân để điều khiển góc quay của viên bi.

5. Tay gạt / Tay bướm (Handle): Cần gạt bên ngoài để người vận hành dùng lực tay xoay chuyển van.

6. Gioăng trục (Stem Packing): Vòng làm kín phụ chống rò rỉ lưu chất dọc theo thân trục van.

7. Đầu kết nối (Ends): Các đầu ren trong, ren ngoài thiết kế chuẩn xác để vặn chặt vào hệ thống đường ống.

Thông số kỹ thuật ball valve 3/4 cần kiểm tra

Khi tiến hành lựa chọn thương mại hoặc thiết kế kỹ thuật, đây là những thông số thương mại cực kỳ quan trọng không thể bỏ qua:

• Kích thước danh nghĩa: 3/4 inch (tương đương DN20).

• Kiểu kết nối: Ren trong (female threaded), ren ngoài (male threaded) hoặc hỗn hợp ren trong - ren ngoài.

• Tiêu chuẩn ren: Yếu tố dễ sai sót nhất. Cần xác định rõ bước ren là hệ Anh (BSPT/BSPP) hay hệ Mỹ (NPT) để vặn khớp hoàn toàn với phụ kiện ống.

• Vật liệu chế tạo thân & bi: Đồng thau (brass), Inox 304, Inox 316 hoặc nhựa kỹ thuật (UPVC, PPH).

• Vật liệu Gioăng (Seat): PTFE (Teflon), EPDM hay NBR tùy thuộc vào nhiệt độ và tính chất hóa học của môi chất.

• Áp suất làm việc (Working Pressure): Mỗi model van sẽ có định mức PN (PN16, PN25, PN40) hoặc Class riêng biệt. Không được mặc định mọi van 3/4 inch đều chịu được áp lực như nhau.

• Giới hạn nhiệt độ: Cần kiểm tra kỹ nếu dùng cho hệ thống nước nóng, dầu nóng, hơi nước hoặc khí nén áp lực cao.

Các loại ball valve 3/4 phổ biến

Tùy vào nhu cầu thực tế của từng hệ thống, thị trường cung cấp nhiều biến thể khác nhau:

• Ball valve đồng 3/4: Dòng sản phẩm thông dụng nhất cho hệ thống nước sinh hoạt, dân dụng và công nghiệp nhẹ nhờ độ bền cơ học tốt và giá thành kinh tế.

• Ball valve inox 304 / 316 3/4: Chuyên dụng cho các nhà máy hóa chất, thực phẩm, y tế hoặc môi trường ẩm ướt đòi hỏi khả năng chống ăn mòn vượt trội.

• Ball valve nhựa 3/4: Giải pháp tối ưu cho các đường ống dẫn hóa chất lỏng, hệ thống xử lý nước thải hoặc hệ thống tưới tiêu nông nghiệp.

• Phân loại theo cấu trúc dòng: Dạng 2 ngã (thẳng tiêu chuẩn) hoặc dạng 3 ngã (chia hướng dòng chảy).

So sánh ball valve 3/4 ren trong và ren ngoài

Mẹo chuyên gia: Trước khi mua, hãy kiểm tra kỹ đầu chờ của đường ống là ren đực hay ren cái để chọn đúng chủng loại van tương thích, tránh tình trạng mua về không vặn khớp được với hệ thống sẵn có.

Ball valve 3/4 khác van cổng cùng kích thước thế nào?

Nếu hệ thống của bạn đòi hỏi thao tác đóng mở khẩn cấp hoặc ngắt dòng định kỳ nhanh chóng, ball valve 3 4 luôn là sự lựa chọn ưu tiên hàng đầu so với van cổng truyền thống.

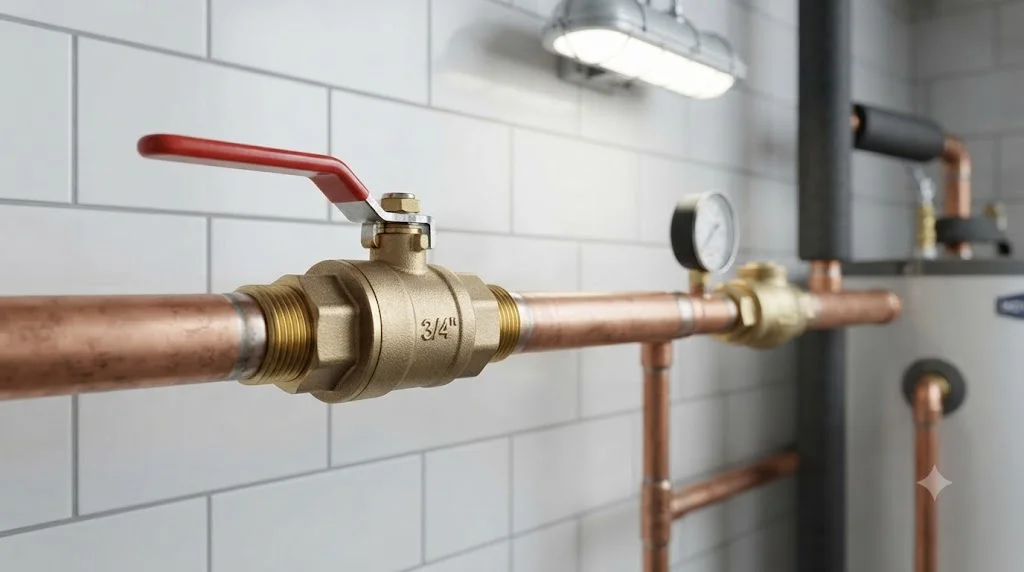

Ứng dụng thực tế của ball valve 3/4

Nhờ sự linh hoạt và kích thước nhỏ gọn, thiết bị này xuất hiện trong hầu hết các lĩnh vực:

• Hệ thống cấp nước dân dụng và thương mại: Lắp đặt tại các nhánh ống cấp nước sinh hoạt, trước các thiết bị vệ sinh, máy bơm nước hoặc đồng hồ đo lưu lượng.

• Hệ thống khí nén: Kiểm soát dòng khí áp lực cao từ máy nén khí đến các trạm phân phối thiết bị.

• Hệ thống xử lý nước và chất lỏng công nghiệp: Cô lập các nhánh đường ống kỹ thuật để phục vụ công tác bảo trì, sửa chữa thiết bị định kỳ.

Những sai lầm thường gặp khi chọn ball valve 3/4

1. Lầm tưởng kích thước 3/4 là đường kính ngoài thực tế 19.05mm của ống: Dẫn đến nhầm lẫn trong khâu thiết kế bước ren kết nối.

2. Bỏ qua tiêu chuẩn ren: Mua nhầm van ren hệ NPT trong khi đường ống sử dụng hệ ren BSP, dẫn đến việc không thể vặn kín khít.

3. Chỉ chăm chăm chọn loại giá rẻ nhất: Bỏ qua thông số áp suất và nhiệt độ làm việc khiến van nhanh chóng bị rò rỉ, nứt thân khi vận hành ở áp lực cao.

4. Sử dụng sai loại gioăng làm kín: Dùng gioăng thông thường cho môi trường hóa chất mạnh khiến gioăng bị ăn mòn rách sau thời gian ngắn.

Checklist chọn ball valve 3/4 phù hợp

Trước khi chốt đơn đặt hàng, hãy rà soát nhanh bảng thông số kỹ thuật chuẩn sau:

• Xác định chính xác kích thước danh nghĩa 3/4 inch (DN20).

• Kiểm tra kiểu kết nối ren trong hay ren ngoài.

• Đối chiếu tiêu chuẩn bước ren phù hợp với ống hệ thống.

• Lựa chọn mác vật liệu thân van (đồng, inox hay nhựa).

• Kiểm tra chất liệu gioăng seat (PTFE, EPDM).

• Xác định mức áp lực và nhiệt độ tối đa của môi chất.

Cách lắp đặt và kiểm tra ball valve 3/4

Quy trình lắp đặt chuẩn kỹ thuật bao gồm các bước sau:

• Bước 1: Vệ sinh sạch sẽ đầu ren đường ống, loại bỏ hoàn toàn mạt sắt, bụi bẩn hoặc tạp chất bám dính.

• Bước 2: Quấn một lớp băng tan (băng cao su non) vừa đủ theo chiều kim đồng hồ quanh phần ren ngoài của ống để tạo độ kín.

• Bước 3: Vặn ball valve 3 4 vào đường ống bằng tay cho đến khi chặt, sau đó dùng mỏ lết siết vừa lực tay, tuyệt đối không siết quá mạnh gây nứt ren thân van.

• Bước 4: Mở từ từ hệ thống nước/khí và quan sát kỹ các mối nối ren cũng như khu vực trục van để đảm bảo không có hiện tượng rò rỉ.

Câu hỏi thường gặp về ball valve 3/4 (FAQ)

1. Ball valve 3 4 là gì?

Đây là dòng van bi công nghiệp và dân dụng có kích thước kết nối danh nghĩa 3/4 inch, sử dụng cơ chế bi xoay 90 độ để đóng mở dòng chảy.

2. Kích thước ball valve 3/4 tương đương DN bao nhiêu?

Trong quy chuẩn kỹ thuật đường ống, kích thước 3/4 inch tương đương với kích thước danh nghĩa DN20.

3. Ball valve 3/4 có những loại chất liệu nào phổ biến?

Sản phẩm rất đa dạng về vật liệu gồm đồng thau (brass), các mác inox cao cấp (Inox 304, Inox 316) và nhựa kỹ thuật chuyên dụng.

4. Ball valve 3/4 có dùng được cho hệ thống nước nóng không?

Có, nhưng bạn cần chọn các dòng van đồng hoặc inox kết hợp với gioăng chịu nhiệt PTFE để đảm bảo độ bền và khả năng chịu nhiệt độ cao ổn định.

5. Giá của một chiếc ball valve 3/4 khoảng bao nhiêu?

Mức giá dao động tùy thuộc vào chất liệu (đồng hay inox), thương hiệu sản xuất và tiêu chuẩn áp lực chịu tải của van. Nên xác định rõ thông số kỹ thuật để nhận báo giá chính xác nhất.

Kết luận: Ball valve 3/4 – chọn đúng kích thước chưa đủ

Tóm lại, ball valve 3 4 là thiết bị điều khiển dòng chảy cực kỳ linh hoạt, tiện dụng và đóng vai trò thiết yếu trong nhiều hệ thống đường ống. Tuy nhiên, kích thước 3/4 inch chỉ là bước khởi đầu trong bảng tiêu chuẩn kỹ thuật.

Để đảm bảo hệ thống vận hành an toàn, bền bỉ và không rò rỉ, bạn bắt buộc phải đồng bộ hóa các yếu tố: tiêu chuẩn ren, vật liệu thân van, loại gioăng seat, mức áp suất và đặc tính của môi chất.
