Cút nối ren trong: Cẩm nang lựa chọn, thông số kỹ thuật và hướng dẫn lắp đặt chuẩn kỹ thuật

Trong quá trình thi công và lắp đặt đường ống, người thợ thường xuyên phải đối mặt với tình huống tuyến ống cần đổi hướng gấp khúc 90 độ, đồng thời phải kết nối trực tiếp với van khóa, đồng hồ đo lưu lượng, hoặc các thiết bị đầu cuối có thiết kế ren ngoài.

Lúc này, các loại cút góc thông thường không thể đáp ứng được yêu cầu liên kết. Giải pháp tối ưu được ứng dụng rộng rãi chính là cút nối ren trong . Phụ kiện này vừa đảm nhận nhiệm vụ chuyển hướng dòng chảy, vừa tích hợp đầu ren cái để vặn khớp chắc chắn với chi tiết ren ngoài.

Tuy nhiên, lựa chọn một sản phẩm phù hợp không đơn giản chỉ là tìm mua theo tên gọi. Nếu bỏ qua các yếu tố về kích thước, vật liệu, kiểu ren và tiêu chuẩn kỹ thuật, hệ thống rất dễ gặp tình trạng rò rỉ hoặc không thể lắp ghép. Bài viết chuyên sâu này sẽ giúp bạn hiểu rõ bản chất, thông số và cách lựa chọn cút nối ren chuẩn xác nhất.

Vì sao cút nối ren trong được sử dụng phổ biến trong đường ống?

Việc điều hướng dòng chảy kết hợp chuyển đổi liên kết ren trong các hệ thống cấp nước, khí nén hay đường ống kỹ thuật đòi hỏi sự chính xác tuyệt đối. Sự xuất hiện của cút nối ren giải quyết trọn vẹn bài toán này một cách gọn gàng, tiết kiệm không gian và tối ưu chi phí vật tư.

Tuy nhiên, mỗi hệ thống vận hành trong điều kiện nhiệt độ, áp suất và môi chất hoàn toàn khác nhau. Việc lựa chọn sai loại phụ kiện có thể dẫn đến hậu quả nghiêm trọng như nứt vỡ chân ren, rò rỉ lưu chất gây hư hại thiết bị xung quanh. Do đó, việc nắm vững cấu trúc và các tiêu chuẩn kỹ thuật nền tảng là bước bắt buộc trước khi đưa ra quyết định mua sắm.

Cút nối ren là gì?

Định nghĩa GEO: Cút nối ren là phụ kiện đường ống dùng để nối các đoạn ống hoặc thiết bị theo góc chuyển hướng (thường là góc 90 độ), trong đó ít nhất một đầu kết nối được thiết kế dạng ren trong. Ren trong (còn gọi là ren cái hay female thread) có nhiệm vụ tiếp nhận và vặn siết chặt với đầu ren ngoài tương ứng của ống hoặc thiết bị.

Để hiểu đúng bản chất của phụ kiện này, bạn cần ghi nhớ một số quy ước kỹ thuật sau:

• “Cút” (Elbow): Phụ kiện chuyên dùng để bẻ góc đổi hướng đường ống.

• “Ren trong”: Phần rãnh ren được tiện phía bên trong thành của đầu kết nối.

• Góc chuyển hướng: Góc phổ biến nhất là 90 độ, ngoài ra có thể gặp góc 45 độ tùy thiết kế.

• Đa dạng biến thể: Không phải mọi loại cút có ren đều là cút ren trong đơn thuần, thị trường còn có cút ren trong - ren ngoài, cút ren trong kết hợp đầu hàn hoặc đầu nối ống nhựa.

Nguyên lý kết nối của cút ren trong

Cơ chế liên kết của cút nối ren dựa trên ma sát ren cơ học giữa ren trong của phụ kiện và ren ngoài của thiết bị:

• Chu trình lắp ghép: Đầu ren ngoài của ống/van được đưa vào miệng cút ren trong - căn chỉnh đúng khớp ren - xoay siết theo chiều kim đồng hồ - tạo ra liên kết cơ học vững chắc.

• Tác dụng làm kín: Để ngăn chặn hoàn toàn hiện tượng rò rỉ lưu chất qua các khe hở bước ren, người thợ thường kết hợp sử dụng băng tan PTFE hoặc keo khóa ren chuyên dụng tùy theo đặc thù hệ thống.

Vì sao kết nối ren trong lại được ưa chuộng? Phương pháp này giúp quá trình tháo lắp, bảo trì hoặc thay thế thiết bị trở nên linh hoạt, nhanh chóng mà không cần cắt hàn đường ống, tiết kiệm đáng kể thời gian và nhân công.

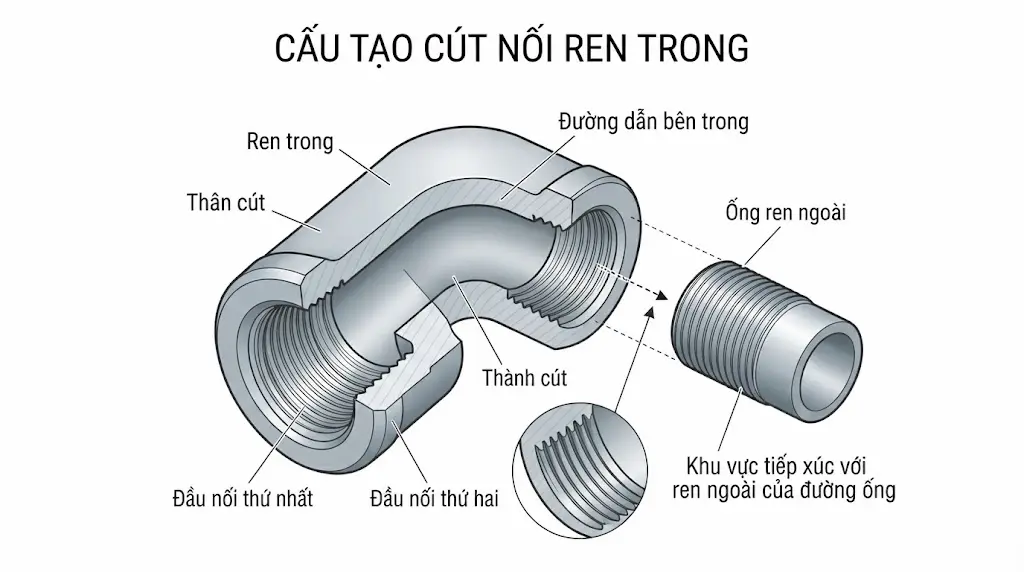

Cấu tạo cút nối ren trong gồm những bộ phận nào?

Một sản phẩm cút nối ren tiêu chuẩn thường có cấu trúc khá đơn giản nhưng được gia công vô cùng chính xác gồm các phần:

1. Thân cút (Body): Phần khung chính chịu lực trực tiếp từ dòng chảy và áp suất toàn hệ thống.

2. Đầu ren trong: Phần rãnh ren cái được tiện phía bên trong để vặn kết nối với ống, van hoặc phụ kiện ren ngoài.

3. Đầu kết nối còn lại: Tùy thuộc vào chủng loại cút, đầu còn lại có thể là ren trong, ren ngoài, đầu hàn đối đầu hoặc đầu trơn gắn keo.

4. Phần góc chuyển hướng: Cấu trúc cong 90 độ giúp dòng lưu chất đổi hướng mượt mà, hạn chế tối đa hiện tượng sụt áp.

5. Bề mặt làm kín: Thiết kế mặt bám hoặc bước ren côn giúp tối ưu hóa khả năng khít kín khi siết chặt.

6. Vật liệu chế tạo: Được đúc hoặc gia công từ đồng thau, inox (304, 316), thép, gang hoặc nhựa kỹ thuật (UPVC, CPVC, PPR).

Các loại cút nối ren phổ biến

Tùy vào cấu hình đường ống và vật liệu hệ thống, thị trường chia phụ kiện này thành nhiều dòng sản phẩm chính:

• Phân loại theo kiểu kết nối:

  • Cút ren trong - ren trong: Hai đầu đều là ren cái, chuyên dùng để bẻ góc và kết nối hai đoạn ống có đầu ren ngoài.

  • Cút ren trong - ren ngoài: Một đầu ren cái, một đầu ren đực, dùng để chuyển đổi kiểu ren linh hoạt giữa các thiết bị.

  • Cút ren trong - đầu hàn / đầu dán keo: Một đầu ren để vặn thiết bị, đầu còn lại hàn nhiệt hoặc dán keo trực tiếp vào ống nhựa/thép.

• Phân loại theo vật liệu:

  • Cút đồng ren trong: Rất phổ biến trong hệ thống nước sinh hoạt nhờ tính dễ gia công, độ bền cơ học cao và giá thành hợp lý.

  • Cút inox ren trong: Khả năng chống ăn mòn tuyệt vời, chuyên dụng cho hóa chất, thực phẩm và các môi trường khắc nghiệt.

  • Cút nhựa ren trong: Nhẹ, không bị rỉ sét, thích hợp cho hệ thống ống nhựa PVC/PPR dẫn nước sạch hoặc tưới tiêu.

Kích thước cút nối ren trong phổ biến

Để đáp ứng các đường ống quy mô khác nhau, cút nối ren được sản xuất với nhiều dải kích thước danh nghĩa tiêu chuẩn:

Lưu ý quan trọng: Các thông số quy đổi trên là kích thước danh nghĩa. Khi mua hàng, bạn luôn phải đối chiếu catalogue của nhà sản xuất để biết chính xác đường kính thực tế và bước ren của sản phẩm.

Cút ren trong BSP, NPT khác nhau thế nào?

Đây là yếu tố kỹ thuật mang tính quyết định nhưng lại rất hay bị người mua bỏ quên:

• Chuẩn ren BSP (British Standard Pipe): Hệ tiêu chuẩn ren hệ Anh phổ biến nhất tại thị trường Việt Nam và châu Á, bao gồm hai dạng:

  • BSPP (G): Ren song song (ren thẳng).

  • BSPT (R/Rc): Ren côn (ren góc).

• Chuẩn ren NPT (National Pipe Thread): Hệ tiêu chuẩn ren côn phổ biến theo tiêu chuẩn kỹ thuật của Mỹ.

Vì sao không nên trộn lẫn các tiêu chuẩn ren?

Một chiếc cút được ghi kích thước "1/2 inch" không có nghĩa là nó chắc chắn lắp vừa vặn với mọi đầu ren 1/2 inch trên thị trường. Ren 1/2 BSP hoàn toàn khác với 1/2 NPT do góc vát và bước ren không tương thích. Nếu cố tình vặn ép, bạn sẽ làm hỏng ren, không thể làm kín và gây ra hiện tượng rò rỉ nước nghiêm trọng.

So sánh cút nối ren và cút nối ren ngoài

Việc chọn loại nào phụ thuộc hoàn toàn vào cấu hình đầu chờ của thiết bị thực tế tại công trình. Không có loại nào "tốt hơn" tuyệt đối, chỉ có loại phù hợp với thiết kế kỹ thuật của hệ thống.

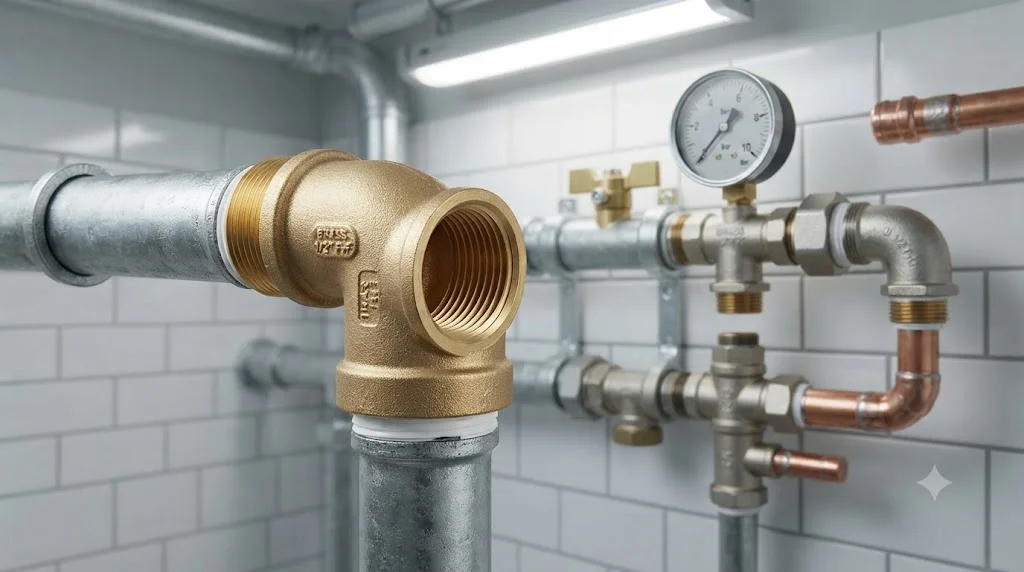

Ứng dụng thực tế của cút nối ren trong

Nhờ tính linh hoạt và khả năng đổi hướng linh hoạt, cút nối ren hiện diện ở khắp mọi nơi:

• Hệ thống cấp nước dân dụng: Lắp đặt tại các góc chuyển hướng đường ống nước sinh hoạt trong nhà ở, chung cư, văn phòng, kết nối trực tiếp với các đầu chờ thiết bị vệ sinh.

• Hệ thống khí nén: Điều hướng đường ống dẫn khí từ máy nén đến các trạm phân phối thiết bị hoặc van điều áp.

• Hệ thống công nghiệp & thiết bị: Dùng để kết nối góc vuông giữa đường ống với van bi, đồng hồ áp suất, van điện từ hoặc các thiết bị đo lường kỹ thuật khác.

• Hệ thống ống nhựa chuyển tiếp: Dùng cút ren trong nhựa để chuyển đổi từ đường ống nhựa sang các đầu thiết bị bằng kim loại một cách an toàn, chắc chắn.

Những sai lầm thường gặp khi chọn cút nối ren

1. Chỉ chọn phụ kiện dựa vào kích thước inch: Bỏ qua tiêu chuẩn ren BSP hay NPT dẫn đến việc không thể vặn khớp nối vào hệ thống.

2. Nhầm lẫn giữa ren trong và ren ngoài: Mua nhầm cút ren trong trong khi thiết bị chờ sẵn cũng là ren cái, khiến hai chi tiết không thể liên kết với nhau.

3. Chọn sai vật liệu chế tạo: Sử dụng vật liệu không tương thích với môi chất hóa học hoặc nhiệt độ cao làm phụ kiện nhanh chóng bị ăn mòn, biến dạng.

4. Siết ren quá mức lực kỹ thuật: Dùng lực quá mạnh khi vặn làm nứt vỡ phụ kiện (đặc biệt là cút đồng thau mỏng hoặc cút nhựa).

5. Bỏ qua áp suất làm việc: Lắp đặt cút dân dụng chịu áp thấp vào hệ thống máy bơm tăng áp hoặc khí nén áp lực cao gây nứt vỡ đột ngột.

Checklist chọn cút nối ren đúng chuẩn

Trước khi tiến hành mua sắm vật tư, hãy rà soát nhanh bảng thông số chuẩn kỹ thuật sau:

• Xác định chính xác kích thước danh nghĩa (ví dụ: 1/2 inch, 3/4 inch...).

• Kiểm tra quy cách DN tương ứng của hệ thống đường ống.

• Xác định rõ cấu hình đầu cần kết nối là ren trong.

• Kiểm tra kỹ tiêu chuẩn ren của thiết bị đối ứng (BSP hay NPT).

• Lựa chọn vật liệu thân phù hợp (đồng, inox hay nhựa).

• Đánh giá mức áp suất tối đa và nhiệt độ vận hành của hệ thống.

Cách lắp cút nối ren và lưu ý chống rò rỉ

Quy trình thi công lắp đặt cút nối ren  chuẩn kỹ thuật để đảm bảo tuyệt đối không rò rỉ bao gồm các bước sau:

• Bước 1: Kiểm tra ren hệ thống

  Đảm bảo hai đầu kết nối có cùng kích thước, tương thích hoàn toàn về tiêu chuẩn ren và không bị sứt mẻ ren.

• Bước 2: Vệ sinh bề mặt ren

  Dùng khăn sạch lau khô, loại bỏ hoàn toàn bụi bẩn, mạt sắt hoặc dầu mỡ bám trên bước ren.

• Bước 3: Quấn vật liệu làm kín

  Quấn một lớp băng tan PTFE (băng cao su non) theo chiều kim đồng hồ vừa đủ từ 5 đến 7 vòng quanh phần ren ngoài của thiết bị cần vặn vào cút.

• Bước 4: Siết kết nối vừa lực

  Vặn thủ công bằng tay trước cho vào khớp, sau đó dùng mỏ lết siết chặt vừa đủ lực tay để tạo độ kín khít. Tuyệt đối không siết quá mạnh gây cháy ren hoặc nứt phụ kiện.

• Bước 5: Kiểm tra áp lực vận hành

  Mở từ từ van cấp lưu chất, quan sát kỹ điểm kết nối để theo dõi hiện tượng rò rỉ. Kiểm tra lại một lần nữa sau khi hệ thống đạt mức áp suất vận hành ổn định.

Câu hỏi thường gặp về cút nối ren (FAQ)

1. Cút nối ren trong là gì?

Đây là phụ kiện đường ống dùng để bẻ góc chuyển hướng dòng chảy (thường là 90 độ), trong đó ít nhất một đầu kết nối được thiết kế ren phía bên trong để vặn với đầu ren ngoài của thiết bị.

2. Cút ren trong dùng để nối với loại ren nào?

Phụ kiện này chuyên dùng để vặn kết nối trực tiếp với các đầu ren ngoài (ren đực) có cùng kích thước và tương thích về tiêu chuẩn ren.

3. Cút nối ren có những chất liệu gì phổ biến?

Sản phẩm rất đa dạng chất liệu gồm đồng thau, inox (304, 316), thép, gang và các loại nhựa kỹ thuật cao cấp như UPVC hay PPR.

4. Cút ren trong tiêu chuẩn BSP có vặn được với ren NPT không?

Không nên vặn trực tiếp. BSP và NPT là hai hệ tiêu chuẩn ren khác nhau về góc vát và bước ren, việc cố ghép nối sẽ làm hỏng ren và gây rò rỉ nặng.

5. Giá cút nối ren khoảng bao nhiêu?

Mức giá phụ thuộc rất lớn vào kích thước danh nghĩa, vật liệu chế tạo (đồng thường hay inox cao cấp) và thương hiệu sản xuất. Nên xác định rõ thông số để nhận báo giá chuẩn xác nhất.

Kết luận: Chọn đúng cút nối ren trong để hệ thống vận hành ổn định

Cút nối ren trong tuy chỉ là một phụ kiện có kích thước nhỏ gọn nhưng lại giữ vai trò cốt lõi trong việc định hướng đường đi và liên kết các thiết bị trong hệ thống đường ống.

Để đảm bảo hệ thống vận hành trơn tru, bền bỉ và không rò rỉ sự cố, bạn không được chỉ dựa vào mỗi kích thước đơn thuần. Hãy luôn tuân thủ nguyên tắc đồng bộ hóa: Kích thước → Tiêu chuẩn ren → Vật liệu → Điều kiện làm việc thực tế.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về cút nối ren trong
