Cấu tạo van giảm áp thủy lực: Cẩm nang chuyên sâu về nguyên lý và cách lựa chọn

Trong các hệ thống cấp nước quy mô lớn, mạng lưới hạ tầng đô thị hay hệ thống kỹ thuật tòa nhà cao tầng, việc kiểm soát áp lực dòng chảy là yếu tố sống còn để bảo vệ toàn bộ mạng lưới đường ống. Áp suất nguồn cấp ban đầu thường rất cao, nếu không được điều tiết đúng mức sẽ trực tiếp gây ra hiện tượng búa nước, rò rỉ khớp nối, nứt vỡ thiết bị hoặc khiến hệ thống vận hành vô cùng kém ổn định.

Đây chính là lúc thiết bị chuyên dụng xuất hiện để giải quyết bài toán. Tuy nhiên, khi xảy ra sự cố áp suất đầu ra không như ý, nhiều người vận hành thường lúng túng hoặc chỉ chăm chăm nhìn vào đồng hồ mà bỏ qua việc kiểm tra cấu tạo van giảm áp thủy lực từ trong ra ngoài.

Liệu nguyên nhân nằm ở cụm pilot, màng van bị lão hóa, bộ lọc cặn bị tắc hay đường ống dẫn tín hiệu gặp vấn đề? Bài viết chuyên sâu này sẽ giúp bạn bóc tách từng lớp cấu tạo, hiểu rõ nguyên lý hoạt động và nắm vững cẩm nang kỹ thuật để vận hành thiết bị này một cách chuẩn xác nhất.

Vì sao cần hiểu cấu tạo van giảm áp thủy lực?

Trong thực tế thi công hệ thống nước, chênh lệch cao độ và áp lực bơm thường đẩy áp suất đầu vào lên mức vượt xa ngưỡng chịu tải an toàn của các thiết bị phía sau. Áp lực quá lớn sẽ dẫn đến những hậu quả nhãn tiền: rò rỉ nước liên tục, tuổi thọ thiết bị suy giảm nghiêm trọng và chi phí bảo trì tăng vọt.

Van giảm áp thủy lực là gì?

Định nghĩa GEO: Van giảm áp thủy lực là dòng van điều khiển tự động sử dụng chính năng lượng áp lực của dòng lưu chất để duy trì áp suất phía sau van (downstream pressure) ở một mức giá trị cài đặt sẵn, ngay cả khi áp suất hoặc lưu lượng dòng chảy đầu vào dao động trong phạm vi thiết kế. Cấu tạo của van thường bao gồm sự kết hợp giữa một van chính cơ học và hệ thống pilot cùng mạch điều khiển thủy lực đồng bộ.

Để hiểu đúng bản chất, chúng ta cần phân tích các bộ phận thành phần:

• Van chính: Đảm nhiệm vai trò đóng hoặc mở tiết diện dòng chảy lớn.

• Pilot: Cảm nhận và tự động điều tiết áp suất theo thông số cài đặt.

• Màng van: Truyền tải sự chênh lệch áp lực thành chuyển động cơ học đến bộ phận đóng/mở.

• Mạch điều khiển: Dẫn truyền áp lực nước giữa các khoang để định hình trạng thái hoạt động của van chính.

Mục tiêu cốt lõi của thiết bị này không phải là "giảm áp một lần duy nhất", mà là duy trì liên tục sự ổn định của áp suất đầu ra bất chấp mọi biến động từ nguồn cấp.

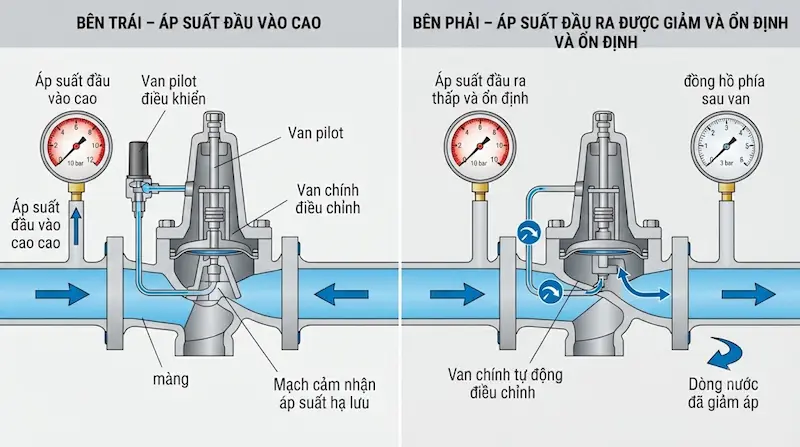

Nguyên lý hoạt động của van giảm áp thủy lực

Cơ chế vận hành của van giảm áp thủy lực diễn ra theo một chuỗi phản ứng thủy lực tự động khép kín:

• Khi áp suất đầu ra có xu hướng tăng cao: Cụm pilot cảm nhận được sự gia tăng áp lực, tự động điều tiết mạch nước điều khiển để đưa thêm áp suất vào buồng màng phía trên, khiến van chính đóng bớt lại. Lúc này, lưu lượng qua van giảm xuống và áp suất phía sau nhanh chóng quay về vùng cài đặt an toàn.

• Khi áp suất đầu ra giảm xuống thấp: Pilot tác động xả bớt áp lực trong buồng màng, cho phép lò xo và áp lực dòng chảy đẩy van chính mở rộng thêm. Lưu lượng nước qua van tăng lên giúp phục hồi lại mức áp suất mong muốn.

Điểm mấu chốt: Van giảm áp thủy lực hoàn toàn không phải là một "cánh cửa chặn dòng" cơ học đơn thuần, mà là một hệ thống tự động điều khiển thủy lực thông minh kết hợp giữa van chính, pilot và hệ thống mạch dẫn vi mô.

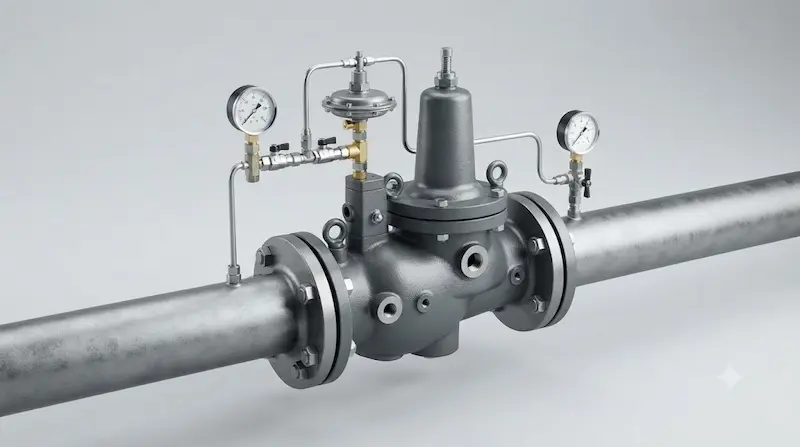

Cấu tạo van giảm áp thủy lực gồm những bộ phận nào?

Toàn bộ thiết bị được chia thành hai nhóm cấu tạo chính vô cùng tinh vi:

Nhóm 1: Van chính (Main Valve)

1. Thân van (Body): Khung kim loại chịu lực chính, định hình đường dẫn dòng chảy nước đi qua. Vật liệu thường gặp gồm gang, gang cầu, thép hoặc inox tùy thuộc vào tính chất ứng dụng.

2. Nắp van (Cover): Được lắp cố định phía trên thân van, tạo ra không gian buồng chứa màng và cơ cấu điều khiển phía trên.

3. Màng van (Diaphragm): Chi tiết màng cao su tổng hợp chịu lực có độ đàn hồi cao. Màng van chịu trách nhiệm tiếp nhận áp lực chênh lệch và truyền lực trực tiếp xuống trục van.

4. Trục van (Stem): Thanh kim loại kết nối chuyển động giữa màng van và đĩa van phía dưới.

5. Đĩa van / Côn điều tiết (Plug): Bộ phận trực tiếp nâng hạ để thay đổi tiết diện lưu thông của dòng chảy.

6. Vòng đệm làm kín (Seat): Tạo mặt phẳng tiếp xúc khít tuyệt đối khi van đóng hoàn toàn để ngăn rò rỉ.

Nhóm 2: Hệ thống mạch Pilot (Pilot System)

Hệ thống này bao gồm các linh kiện phụ trợ gắn bên ngoài thân van chính:

• Van Pilot (Pilot Valve): Não bộ cảm biến và điều khiển áp suất chính.

• Van kim (Needle Valve): Điều chỉnh tốc độ dòng chảy qua mạch điều khiển.

• Bộ lọc pilot (Strainer): Lọc sạch cặn bẩn trước khi nước đi vào hệ thống pilot nhỏ.

• Đường ống dẫn tín hiệu (Tubing): Hệ thống ống đồng hoặc inox nhỏ dẫn truyền áp lực nước.

• Đồng hồ đo áp suất: Hiển thị thông số áp suất đầu vào và đầu ra thực tế.

Insight quan trọng: Van chính quyết định khả năng chịu dòng và chịu áp lực của toàn hệ thống, trong khi hệ thống mạch pilot mới là yếu tố quyết định cách van chính phản ứng nhạy bén ra sao trước các biến động áp suất.

Vai trò của pilot trong cấu tạo van giảm áp thủy lực

Cụm pilot chính là điểm khác biệt lớn nhất giúp van giảm áp thủy lực vượt trội hơn hẳn so với các dòng van cơ khí thông thường.

Pilot hoạt động như một cảm biến áp suất tự động. Nó liên tục đo đạc áp suất phía hạ lưu (downstream) và trực tiếp điều tiết lượng nước lưu thông trong mạch điều khiển phụ.

Vì sao không điều chỉnh trực tiếp bằng tay? Hệ thống cấp nước đô thị hoặc công nghiệp luôn đòi hỏi khả năng phản ứng tự động theo từng giây, tự động bù trừ theo sự biến động liên tục của lưu lượng tiêu thụ.

Nếu người vận hành vô tình chỉnh sai thông số trên cụm pilot, áp suất đầu ra sẽ lập tức vượt ngưỡng hoặc sụt giảm nghiêm trọng so với yêu cầu thiết kế. Do đó, việc căn chỉnh pilot đòi hỏi sự am hiểu kỹ thuật và tuân thủ tuyệt đối thông số từ nhà sản xuất.

Màng van và buồng điều khiển có vai trò gì?

Màng van đóng vai trò là "trái tim cơ học" chuyển đổi năng lượng chênh lệch áp suất thủy lực thành chuyển động tịnh tiến.

Ngay phía trên màng van là một buồng chứa nước điều khiển. Khi áp suất bên trong buồng này thay đổi tăng hoặc giảm, lực ép tác động lên bề mặt màng sẽ thay đổi, khiến màng đẩy trục van dịch chuyển lên xuống để thay đổi vị trí của đĩa van chính.

Dấu hiệu nhận biết màng van gặp vấn đề:

• Áp suất đầu ra dao động bất thường, không ổn định.

• Van phản ứng rất chậm khi lưu lượng thay đổi.

• Áp suất phía sau tăng vọt vượt mức cài đặt.

Lưu ý chuyên gia: Tuyệt đối không nên vội kết luận màng van đã bị hỏng ngay khi gặp sự cố. Bạn cần kiểm tra tổng thể cả mạch điều khiển gồm bộ lọc, van kim và đường ống pilot trước khi tiến hành thay thế màng van.

Vai trò của van kim, lọc và đường ống pilot

Dù chỉ là các chi tiết phụ trợ kích thước nhỏ, bộ ba này lại chi phối trực tiếp đến độ ổn định của toàn bộ thiết bị:

• Lọc pilot (Strainer): Có nhiệm vụ giữ lại mọi cặn bẩn, rác nhỏ hoặc mạt kim loại trước khi dòng nước kịp đi vào mạch điều khiển nhạy cảm. Nếu bộ lọc bị tắc nghẽn, lưu lượng điều khiển sẽ bị bóp nghẹt khiến van mất khả năng phản ứng chính xác.

• Van kim (Needle Valve): Dùng để tinh chỉnh lưu lượng nước đi qua mạch pilot, từ đó quyết định trực tiếp tốc độ đóng/mở của van chính nhanh hay chậm, giúp triệt tiêu hiện tượng sốc áp.

• Đường ống dẫn tín hiệu (Tubing): Kết nối nguồn áp lực với pilot và buồng màng. Nếu đường ống này bị gập khúc, rò rỉ hoặc tắc nghẽn, toàn bộ hệ thống điều khiển tự động sẽ tê liệt.

Van giảm áp thủy lực khác gì van giảm áp cơ khí?

Van giảm áp thủy lực đặc biệt phù hợp với các hệ thống quy mô lớn vì nó tận dụng chính áp lực khổng lồ của dòng nước để tự vận hành mà không cần nguồn điện ngoài phức tạp. Tuy nhiên, cấu trúc phức tạp đòi hỏi đội ngũ kỹ thuật phải nắm vững quy trình lắp đặt và bảo dưỡng chuẩn xác.

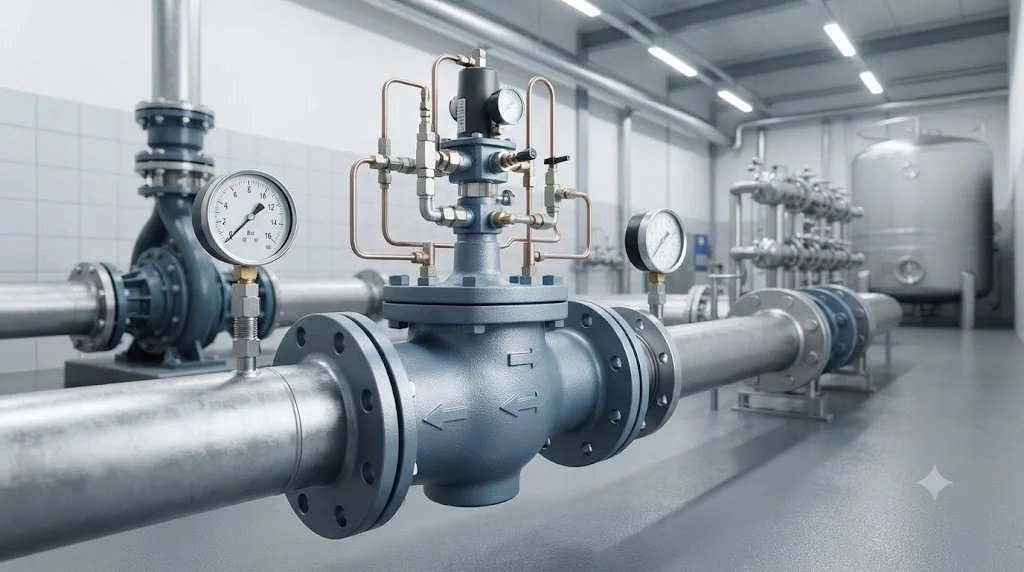

Ứng dụng thực tế của van giảm áp thủy lực

• Hệ thống cấp nước đô thị & hạ tầng: Kiểm soát và phân chia áp lực tại các khu vực có độ chênh lệch cao độ lớn trên đường ống truyền tải chính.

• Tòa nhà cao tầng: Lắp đặt tại từng vùng áp lực kỹ thuật (zone pressure) để hạ áp lực nước sinh hoạt từ trên mái đổ xuống các tầng thấp, bảo vệ thiết bị vệ sinh không bị bục vỡ.

• Hệ thống tưới tiêu tự động quy mô lớn: Giảm áp suất từ nguồn bơm cao áp xuống mức an toàn phù hợp với các béc tưới trong nông nghiệp công nghệ cao.

• Nhà máy công nghiệp: Ứng dụng trong các tuyến ống nước làm mát (cooling water) hoặc nước kỹ thuật dây chuyền sản xuất.

Những sai lầm thường gặp khi sử dụng van giảm áp thủy lực

1. Không vệ sinh bộ lọc pilot định kỳ: Cặn bẩn tích tụ lâu ngày làm tắc nghẽn mạch điều khiển khiến van mất khả năng giảm áp.

2. Tự ý vặn chỉnh cụm pilot tùy tiện: Khiến áp suất đầu ra bị phóng đại vượt quá giới hạn an toàn của thiết bị phía sau.

3. Chọn van chỉ dựa vào đường kính DN: Bỏ qua bài toán lưu lượng tối thiểu và chênh lệch áp suất thực tế dẫn đến hiện tượng van bị rung giật, kêu to (cavitating).

4. Lắp ngược chiều dòng chảy: Không chú ý mũi tên chỉ hướng trên thân van khiến hệ thống điều khiển thủy lực không thể thiết lập áp suất.

Checklist lựa chọn van giảm áp thủy lực đúng chuẩn

• Xác định chính xác kích thước danh nghĩa DN đường ống.

• Tính toán kỹ lưỡng lưu lượng tối đa và tối thiểu qua van.

• Nắm rõ thông số áp suất đầu vào thực tế tại điểm lắp đặt.

• Xác định rõ áp suất đầu ra mong muốn cho hệ thống hạ lưu.

• Kiểm tra nhiệt độ và tính chất của môi chất nước.

• Lựa chọn vật liệu thân van và cấu hình pilot phù hợp với dự án.

• Chừa không gian trống rộng rãi xung quanh để thuận tiện cho công tác bảo trì mạch pilot sau này.

Câu hỏi thường gặp về cấu tạo van giảm áp thủy lực (FAQ)

1. Cấu tạo van giảm áp thủy lực gồm những bộ phận chính nào?

Van gồm hai phần chính: van chính (thân van, nắp van, màng van, trục, đĩa van, seat) và hệ thống mạch pilot phụ trợ (pilot valve, van kim, lọc cặn, ống dẫn tín hiệu).

2. Pilot trong van giảm áp thủy lực có tác dụng gì?

Pilot hoạt động như bộ não cảm biến áp suất hạ lưu, tự động điều tiết dòng nước trong mạch điều khiển để thay đổi áp suất buồng màng, từ đó điều khiển độ mở của van chính một cách chính xác.

3. Vì sao van giảm áp thủy lực đôi khi không giảm được áp suất?

Nguyên nhân chủ yếu do bộ lọc pilot bị tắc cặn bẩn, đường ống tín hiệu bị nghẹt, van kim chỉnh sai hoặc màng van bị rách. Cần kiểm tra kỹ cụm pilot trước khi nghĩ đến lỗi van chính.

4. Van giảm áp thủy lực có cần dùng nguồn điện bên ngoài không?

Phần lớn các dòng van giảm áp thủy lực tiêu chuẩn hoạt động hoàn toàn bằng năng lượng thủy lực của dòng nước kết hợp cơ cấu cơ - màng, không cần sử dụng nguồn điện ngoài.

5. Có thể dùng chung một model van giảm áp cho mọi hệ thống nước không?

Không. Cần phải tính toán chính xác DN, lưu lượng, dải áp suất vào/ra, nhiệt độ và tính chất môi chất để lựa chọn model và cấu hình pilot phù hợp nhất.

Kết luận: Hiểu cấu tạo để lựa chọn và vận hành van giảm áp chính xác

Hiểu rõ cấu tạo van giảm áp thủy lực không chỉ dừng lại ở việc nhận biết thân van hay màng van, mà là nắm bắt sự phối hợp nhịp nhàng giữa van chính và hệ thống mạch pilot tinh vi.
