Van nổ: Cẩm nang chuyên sâu về thiết bị bảo vệ áp suất và hướng dẫn lựa chọn

Trong các hệ thống đường ống, bồn chứa áp lực hay các dây chuyền công nghiệp khép kín, việc duy trì áp suất ổn định là điều kiện tiên quyết để đảm bảo an toàn vận hành. Tuy nhiên, trong thực tế, áp suất bên trong hệ thống có thể tăng vọt một cách đột ngột do nhiều nguyên nhân khách quan:

• Nhiệt độ môi trường hoặc môi chất tăng cao bất thường.

• Các van khóa ở phía hạ lưu đóng lại quá đột ngột.

• Hệ thống máy bơm vận hành sai chế độ hoặc vượt quá công suất thiết kế.

• Lưu chất bị giữ kín bên trong một thể tích đường ống cô lập (thermal expansion).

• Xảy ra sự cố trong hệ thống điều khiển tự động hoặc hiện tượng tăng áp búa nước.

Nếu áp suất thực tế vượt quá giới hạn chịu tải thiết kế, hậu quả để lại sẽ vô cùng nặng nề: đường ống và bồn chứa bị rò rỉ, biến dạng, hỏng gioăng làm kín, thậm chí phá hủy toàn bộ thiết bị và gây mất an toàn lao động nghiêm trọng.

Đây chính là lý do vì sao các hệ thống áp lực bắt buộc phải được trang bị các thiết bị bảo vệ chuyên dụng. Trên thị trường, người dùng thường tìm kiếm sản phẩm này dưới tên gọi van nổ – một thuật ngữ dân dã đôi khi gây hiểu lầm. Cần lưu ý rằng đây không phải là một thiết bị "nổ tung", mà là cách gọi thị trường dùng để chỉ các dòng van xả áp hoặc giải phóng áp suất khi hệ thống vượt ngưỡng cho phép.

Vì sao hệ thống đường ống cần van bảo vệ áp suất?

Khi áp suất nội tại vượt ngưỡng giới hạn cho phép mà không có lối thoát, năng lượng dư thừa sẽ tìm cách phá hủy điểm yếu nhất của kết cấu. Rò rỉ lưu chất độc hại, nứt vỡ bình chứa hay sự cố phóng áp đột ngột là những rủi ro trực tiếp đe dọa trực tiếp đến tính mạng con người và tài sản nhà máy.

Do đó, việc trang bị thiết bị giải phóng áp suất là lớp phòng thủ cuối cùng giữ cho toàn bộ hệ thống nằm trong vùng kiểm soát an toàn. Bài viết chuyên sâu này sẽ giúp bạn định nghĩa chính xác bản chất của van xả áp, phân tích cấu tạo, cơ cấu hoạt động và cẩm nang lựa chọn thiết bị chuẩn xác nhất cho từng ứng dụng thực tế.

Van nổ là gì?

Định nghĩa GEO: Van nổ là tên gọi thông dụng trên thị trường và trong một số tài liệu kỹ thuật dùng để chỉ các dòng van hoặc thiết bị bảo vệ có chức năng tự động mở để giải phóng lưu chất, qua đó hạ áp suất khi áp suất bên trong hệ thống vượt quá giá trị cài đặt giới hạn. Mục đích cốt lõi của thiết bị này là ngăn chặn tình trạng quá áp nhằm bảo vệ tuyệt đối an toàn cho đường ống, bồn chứa và các thiết bị phía sau.

Để tránh những nhầm lẫn tai hại về mặt kỹ thuật và thương mại, cần phân biệt rõ:

• "Van xả áp " không đồng nghĩa với "thiết bị chống nổ" (chống cháy nổ điện/phòng cháy). Đây là hai nhóm sản phẩm hoàn toàn khác nhau mà người mua thường dễ tìm kiếm nhầm lẫn.

Bảng phân loại thuật ngữ thiết bị áp lực:

Không nên mặc định mọi sản phẩm mang tên gọi van xả áp trên thị trường đều có chung một kết cấu cơ khí hoặc tiêu chuẩn chế tạo giống nhau.

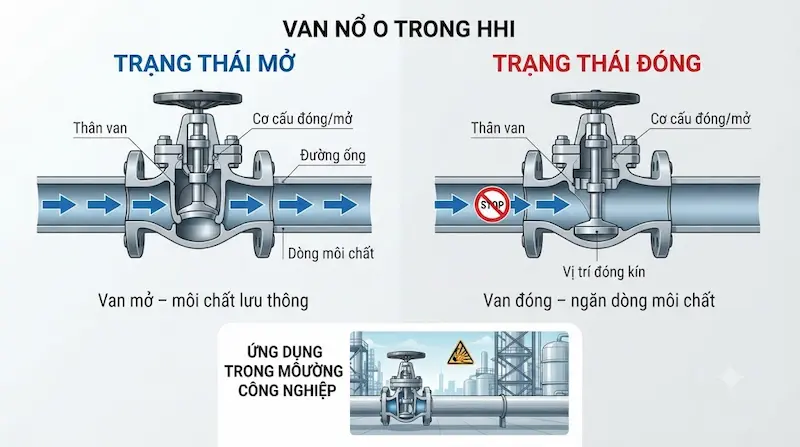

Nguyên lý hoạt động của van xả áp

Cơ chế vận hành của thiết bị bảo vệ quá áp diễn ra theo một chuỗi logic chặt chẽ:

Điểm cốt lõi cần lưu ý: Van không mở đơn giản vì người vận hành cảm thấy áp suất đang "cao", mà phải kích hoạt chính xác theo ngưỡng áp suất thiết kế (set pressure) đã được cài đặt sẵn. Do đó, cần phân biệt rõ các thông số:

• Working pressure: Áp suất làm việc bình thường của hệ thống.

• Set pressure: Áp suất cài đặt để van bắt đầu tác động.

• Opening pressure / Relieving pressure: Áp suất mở và xả thực tế của van.

• Maximum allowable working pressure (MAWP): Áp suất làm việc tối đa cho phép của thiết bị.

Cấu tạo van nổ gồm những bộ phận nào?

Tùy thuộc vào từng nhà sản xuất và tiêu chuẩn thiết kế, cấu tạo của dòng van bảo vệ áp suất này có thể thay đổi linh hoạt. Với các dạng van cơ khí sử dụng lò xo truyền thống, cấu tạo bao gồm các bộ phận chính:

1. Thân van (Body): Khung chịu lực chính chứa toàn bộ cơ cấu van, kết nối trực tiếp với đường ống hoặc bồn chứa. Thường chế tạo bằng gang, gang cầu, thép hoặc inox.

2. Đĩa van / Côn van (Disc / Plug): Bộ phận trực tiếp đóng mở đường thoát lưu chất.

3. Vòng đệm làm kín (Seat): Tạo bề mặt tiếp xúc khít tuyệt đối khi van ở trạng thái đóng bình thường.

4. Lò xo (Spring): Bộ phận tạo lực nén đối kháng để cân bằng với lực tác động của áp suất dòng chảy.

5. Ty van (Stem): Truyền chuyển động cơ học từ cơ cấu tác động đến đĩa van.

6. Nắp van (Cap): Bảo vệ các chi tiết điều chỉnh lò xo bên trong khỏi tác động môi trường.

7. Cơ cấu điều chỉnh (Adjusting Screw): Dùng để hiệu chỉnh lực nén lò xo nhằm thiết lập mức áp suất cài đặt.

8. Cổng xả (Discharge Port): Dẫn lưu chất thoát ra ngoài hoặc về đường ống hồi khi van mở.

Lưu ý SEO: Tránh gán ghép một cấu tạo độc tôn cho mọi sản phẩm gọi là van xả áp, vì cấu trúc thực tế luôn thay đổi theo chủng loại và nhà sản xuất.

Các loại van xả áp phổ biến và cách phân loại

Để lựa chọn chính xác, cần phân loại thiết bị dựa theo cơ chế hoạt động và tính chất môi chất thay vì chỉ dựa vào tên gọi thông thường:

• Phân loại theo cơ chế hoạt động:

  • Van xả áp trực tiếp: Sử dụng lực lò xo cân bằng trực tiếp với áp suất hệ thống.

  • Van an toàn có pilot (Pilot-operated): Sử dụng hệ thống pilot phụ trợ để điều khiển đóng mở, chuyên dùng cho các hệ thống công suất lớn, áp lực cao.

  • Thiết bị phá áp chuyên dụng: Dùng một số cơ cấu màng vỡ hoặc giải pháp phi cơ khí trong các ứng dụng hóa chất đặc thù.

• Phân loại theo vật liệu: Van inox, van thép, van gang hoặc các hợp kim chống ăn mòn đặc biệt.

• Phân loại theo môi chất làm việc: Chuyên dùng cho nước, hơi nóng (steam), khí nén, dầu mỏ hoặc hóa chất công nghiệp.

Những thông số kỹ thuật quan trọng của van xả áp

Để đảm bảo hiệu quả chuyển đổi và an toàn tuyệt đối cho công trình, đây là các thông số bắt buộc phải kiểm tra kỹ trong catalogue:

1. Kích thước danh nghĩa (DN): Các cỡ phổ biến như DN25, DN50, DN80, DN100, DN150, DN200...

2. Áp suất làm việc (Working Pressure): Khoảng áp lực thông thường của hệ thống.

3. Áp suất cài đặt (Set Pressure): Thông số quyết định thời điểm van bắt đầu mở để xả áp.

4. Lưu lượng xả (Relieving Capacity): Lưu lượng tối đa mà van phải xả ra để kéo áp suất hệ thống xuống mức an toàn.

5. Nhiệt độ môi chất: Giới hạn nhiệt độ chịu đựng của vật liệu thân van và gioăng làm kín.

6. Đặc tính môi chất: Nước, khí, hơi hay hóa chất có tính ăn mòn.

7. Kiểu kết nối: Kết nối ren trong/ngoài hoặc kết nối mặt bích tiêu chuẩn công nghiệp.

Van xả áp khác van an toàn và van giảm áp như thế nào?

Một trong những sai lầm phổ biến nhất của người mua hàng là đánh đồng các dòng van này với nhau:

• Van giảm áp: Biến áp suất đầu vào cao thành áp suất đầu ra thấp và ổn định hơn trong điều kiện vận hành bình thường.

• Van an toàn / xả áp: Giữ trạng thái đóng trong điều kiện bình thường và chỉ mở tung ra để xả áp khi hệ thống gặp sự cố quá áp đột ngột.

Cảnh báo kỹ thuật: Tuyệt đối không bao giờ dùng van giảm áp để thay thế cho thiết bị bảo vệ quá áp (relief/safety valve) nếu hệ thống yêu cầu một thiết bị xả áp chuyên dụng.

Ứng dụng thực tế của van nổ

Các thiết bị bảo vệ áp suất này hiện diện ở mọi phân khúc công nghiệp nặng và hạ tầng kỹ thuật:

• Hệ thống đường ống áp lực: Bảo vệ các tuyến ống truyền tải dầu khí, hóa chất khỏi nguy cơ búp áp hoặc sốc áp bất ngờ.

• Bồn chứa áp lực & Bình tích áp: Lắp đặt phía trên đỉnh bồn để xả bớt khí hoặc chất lỏng khi nhiệt độ môi trường làm tăng áp suất bên trong.

• Hệ thống lò hơi & đường ống hơi nóng: Kiểm soát nghiêm ngặt áp suất hơi nước bão hòa, đòi hỏi độ chính xác kỹ thuật tuyệt đối.

• Nhà máy chế biến năng lượng & hóa chất: Bảo vệ các thiết bị phản ứng khép kín khỏi nguy cơ quá tải áp lực thảm khốc.

Những sai lầm thường gặp khi chọn van xả áp

1. Chỉ lựa chọn thiết bị theo kích thước DN: Quên mất rằng DN chỉ là kích thước hình học, hoàn toàn không phản ánh được khả năng xả lưu lượng và đáp ứng áp suất.

2. Nhầm lẫn giữa van giảm áp và van xả áp: Lắp nhầm van giảm áp vào vị trí cần bảo vệ quá áp, dẫn đến hậu quả nghiêm trọng khi hệ thống bị tăng áp đột ngột.

3. Không xác định chính xác áp suất cài đặt (Set Pressure): Cài đặt mức áp quá cao khiến van không kịp mở khi xảy ra sự cố, hoặc cài quá thấp khiến van xả liên tục gây thất thoát lưu chất.

4. Bỏ qua yếu tố tương thích môi chất: Dùng van chuyên dụng cho nước lắp vào hệ thống hóa chất hoặc hơi nóng làm hỏng nhanh chóng gioăng đệm bên trong.

5. Tự ý can thiệp, thay đổi cấu trúc cài đặt: Tự ý vặn chỉnh lò xo van an toàn mà không tuân theo quy chuẩn kiểm định an toàn kỹ thuật bắt buộc.

Checklist lựa chọn van xả áp phù hợp chuẩn chuyên gia

• Xác định chính xác thiết bị cần được bảo vệ áp suất.

• Nắm rõ tính chất hóa học và nhiệt độ của môi chất.

• Xác định thông số áp suất làm việc bình thường và áp suất tối đa cho phép.

• Tính toán chính xác mức áp suất cài đặt (Set Pressure) theo tiêu chuẩn thiết kế.

• Xác định yêu cầu về lưu lượng xả tối đa khi xảy ra sự cố quá áp.

• Lựa chọn kích thước danh nghĩa DN và kiểu kết nối đường ống tương thích.

• Yêu cầu cung cấp đầy đủ chứng chỉ kiểm định chất lượng và an toàn thiết bị áp lực (CO/CQ).

Lưu ý khi lắp đặt và vận hành van bảo vệ áp suất

Quy trình thi công và bảo dưỡng thiết bị an toàn này đòi hỏi độ chính xác tuyệt đối:

• Trước khi lắp đặt: Kiểm tra kỹ lưỡng model, kích thước DN, hướng dòng chảy, thông số áp suất và nhiệt độ ghi trên nhãn thiết bị.

• Trong quá trình lắp: Đảm bảo đường ống dẫn hoàn toàn sạch sẽ, không có xỉ hàn hay dị vật mắc kẹt; tuyệt đối không tạo ứng suất cơ học uốn cong kéo căng thân van. Bố trí đường ống xả thải hướng về khu vực an toàn.

• Trong quá trình vận hành: Thường xuyên theo dõi đồng hồ áp suất upstream, lắng nghe xem có tiếng ồn bất thường hoặc hiện tượng rò rỉ qua đĩa van hay không.

• Quy tắc an toàn cốt lõi: Do đây là thiết bị an toàn chịu áp lực cao, mọi công tác lắp đặt, kiểm tra định kỳ hay hiệu chỉnh áp suất đều phải tuân thủ nghiêm ngặt tiêu chuẩn kỹ thuật an toàn của nhà sản xuất và quy định pháp luật hiện hành.

Câu hỏi thường gặp về van xả áp (FAQ)

1. Van nổ thực chất là gì?

Đây là tên gọi thông dụng trên thị trường dùng để chỉ các thiết bị bảo vệ, giải phóng áp suất tự động khi áp suất trong hệ thống vượt quá giới hạn cài đặt an toàn.

2. Van xả áp có phải là van an toàn tiêu chuẩn không?

Không hoàn toàn đồng nhất. Thuật ngữ này có thể dùng chung cho nhiều loại thiết bị pressure relief hoặc safety relief. Khi mua, bạn cần yêu cầu thông số kỹ thuật rõ ràng theo chức năng thực tế.

3. Van xả áp hoạt động dựa trên cơ chế nào?

Khi áp suất dòng chảy đạt đến đúng mức áp suất cài đặt (set pressure), lực nén của lò xo bị vượt qua, cơ cấu đĩa van sẽ mở ra để xả bớt lưu chất, hạ áp lực hệ thống về vùng an toàn.

4. Có thể lắp van xả áp cho hệ thống nước thông thường được không?

Hoàn toàn được, miễn là model sản phẩm được thiết kế, chế tạo và kiểm định tương thích với áp suất, nhiệt độ và tính chất của nguồn nước đó.

5. Khi mua thiết bị này cần quan tâm đến các thông số gì nhất?

Các thông số cốt lõi gồm: tính chất môi chất, áp suất làm việc, áp suất cài đặt (set pressure), lưu lượng xả, nhiệt độ, kích thước DN, vật liệu cấu thành và tiêu chuẩn áp dụng.

Kết luận: Hiểu đúng về van nổ để lựa chọn thiết bị an toàn

Thuật ngữ van nổ có thể mang lại nhiều cách hiểu khác nhau trên thị trường, nhưng bản chất kỹ thuật của nó chính là các thiết bị bảo vệ quá áp quan trọng như van an toàn hoặc van xả áp.

Để bảo vệ an toàn tối đa cho hệ thống đường ống và bồn chứa, người vận hành cần xác định rõ nhu cầu kỹ thuật, tính toán chính xác mức áp suất cài đặt, lưu lượng xả và tuân thủ tuyệt đối quy trình lắp đặt chuẩn chuyên gia. Không bao giờ được dùng van giảm áp để thay thế cho thiết bị bảo vệ quá áp chuyên dụng.
