Van xả áp cơ: Nguyên lý hoạt động, cấu tạo và cách lựa chọn chuẩn kỹ thuật

Vì sao hệ thống cần van xả áp cơ?

Trong các hệ thống đường ống nước hoặc chất lỏng công nghiệp, áp suất vận hành bên trong đôi khi tăng vọt vượt mức kiểm soát do nhiều nguyên nhân quen thuộc: máy bơm hoạt động tạo ra áp lực quá lớn, dòng chảy bị đóng ngắt đột ngột gây hiện tượng búa nước, nhiệt độ môi chất thay đổi làm giãn nở thể tích, hoặc do các van khóa phía sau vô tình đóng lại.

Nếu không có cơ chế kiểm soát và giải phóng kịp thời, áp suất tăng cao đột ngột sẽ tàn phá hệ thống của bạn: gây rò rỉ tại các khớp nối, làm nứt vỡ đường ống, hỏng hóc gioăng làm kín, phá hủy thiết bị đầu cuối và làm giảm nghiêm trọng tuổi thọ của toàn bộ hệ thống.

Chính vì lý do đó, sự xuất hiện của van xả áp cơ trở thành lớp bảo vệ cốt lõi cho mọi công trình đường ống. Khi áp suất vượt quá ngưỡng cài đặt an toàn, van sẽ tự động mở để giải phóng một phần môi chất ra ngoài, đưa áp suất bên trong trở lại vùng an toàn và ngăn chặn mọi nguy cơ bục vỡ thiết bị.

Kiến thức nền: Van xả áp cơ là gì?

Van xả áp cơ là thiết bị cơ khí dùng để tự động giải phóng môi chất khi áp suất trong hệ thống vượt quá giá trị cài đặt. Van hoạt động dựa trên sự cân bằng giữa áp suất môi chất và lực tác động của lò xo hoặc cơ cấu cơ khí bên trong.

Khác với các dòng van điều khiển điện tử phức tạp, thiết bị này hoạt động thuần túy dựa trên nguyên lý cơ học, hoàn toàn không cần nguồn điện để vận hành. Van phản ứng cực nhạy với biến động áp suất và sẽ tự động đóng kín lại khi áp suất hệ thống giảm xuống mức tiêu chuẩn.

Van xả áp cơ có phải van an toàn không?

Đây là một điểm cực kỳ quan trọng mà kỹ sư và người mua thường nhầm lẫn. Không nên mặc định mọi sản phẩm được gọi là van xả áp tự động đều có thể thay thế hoàn toàn cho safety valve (van an toàn chuyên dụng). Việc lựa chọn phụ thuộc chặt chẽ vào thiết kế van, tiêu chuẩn sản phẩm, môi chất sử dụng, áp suất làm việc và các chứng nhận kiểm định an toàn nếu hệ thống của bạn đòi hỏi tính tuân thủ pháp lý cao.

Nguyên lý hoạt động của van xả áp tự động

Chu trình vận hành của một chiếc van xả áp diễn ra tuần tự như sau:

Áp suất bình thường - van đóng kín - áp suất tăng vượt ngưỡng - đạt mức cài đặt (set pressure) - van mở giải phóng môi chất - áp suất giảm - lực lò xo kéo van đóng lại.

Cơ cấu lò xo hoạt động như thế nào?

Ở trạng thái vận hành bình thường, lò xo bên trong tạo ra một lực nén cơ học vững chắc giữ đĩa van áp chặt vào ghế van. Khi áp suất trong hệ thống tăng lên, lực đẩy của dòng môi chất tác động trực tiếp lên mặt đĩa van. Khi lực đẩy này vượt qua lực giữ của lò xo, đĩa van sẽ bị đẩy dịch chuyển lên trên để mở cửa xả. Ngược lại, khi áp suất hệ thống hạ xuống, lực đàn hồi của lò xo sẽ đẩy đĩa van trở về vị trí đóng kín ban đầu.

Tại sao phải có áp suất cài đặt (Set pressure)?

Việc thiết lập áp suất cài đặt đòi hỏi sự chính xác tuyệt đối. Nếu cài đặt quá sớm, van sẽ mở liên tục làm hệ thống bị mất áp và thiết bị vận hành không ổn định. Ngược lại, nếu cài đặt quá muộn, áp suất có thể tăng vượt quá giới hạn chịu lực trước khi van kịp phản ứng. Do đó, set pressure chính là thông số kỹ thuật sống còn của thiết bị.

Cấu tạo van xả áp tự động gồm những bộ phận nào?

Một thiết bị chuẩn kỹ thuật được cấu thành từ các chi tiết cơ khí chính xác sau:

• Thân van: Bộ phận khung chịu áp lực trực tiếp tiếp xúc với môi chất, thường làm bằng đồng, gang, thép hoặc inox.

• Cửa vào và cửa ra: Đường dẫn kết nối dòng chảy với hệ thống ống dẫn.

• Đĩa van và ghế van: Bộ phận làm kín chịu trách nhiệm đóng mở dòng chảy. Chất lượng bề mặt gia công của đĩa và ghế van quyết định độ kín khít tuyệt đối, chống rò rỉ.

• Lò xo điều chỉnh: Chi tiết cốt lõi quyết định lực giữ và áp suất mở của van.

• Trục van và nắp van: Cố định hành trình chuyển động của cơ cấu bên trong.

• Cơ cấu điều chỉnh áp suất: Núm vặn hoặc bu-lông giúp thay đổi độ nén của lò xo.

Các loại van xả áp cơ phổ biến trên thị trường

Van xả áp tự động bằng đồng

Sở hữu ưu điểm giá thành hợp lý, dễ gia công, độ bền cơ học ổn định, loại van này rất phù hợp cho các hệ thống nước dân dụng, tòa nhà và hệ thống cấp nước kỹ thuật quy mô vừa.

Van xả áp tự động bằng inox

Được chế tạo từ vật liệu thép không gỉ (Inox 304/316), mang lại khả năng chống ăn mòn tuyệt đối, chịu nhiệt độ và áp suất cao, thường được ưu tiên lựa chọn cho các dây chuyền công nghiệp hóa chất, thực phẩm hoặc môi trường khắc nghiệt.

Phân loại theo kiểu kết nối (Ren và Mặt bích)

• Dạng ren: Phù hợp với các đường ống có kích thước nhỏ (DN15 - DN50), hệ thống dân dụng và thiết bị áp lực nhỏ gọn.

• Dạng mặt bích: Thiết kế chuyên dụng cho đường ống kích thước lớn, hệ thống công nghiệp nặng, đảm bảo khả năng chịu lực liên kết chắc chắn dưới áp suất cao.

Thông số kỹ thuật cần quan tâm khi chọn van xả áp tự động

Áp suất cài đặt và Khả năng xả

Nhiều người mua thường mắc sai lầm khi chọn thiết bị chỉ dựa vào kích thước đường ống (“Ống DN25 thì mua van DN25”). Tuy nhiên, bạn bắt buộc phải tính toán thêm set pressure (áp suất cài đặt) và flow capacity (khả năng xả). Một chiếc van đúng kích thước ống nhưng khả năng xả không đủ lớn vẫn không thể hạ áp kịp thời cho toàn bộ hệ thống khi xảy ra sự cố quá áp.

So sánh van xả áp tự động với các dòng van công nghiệp khác

• Van xả áp và Van giảm áp: Van xả áp xử lý tình trạng áp suất tăng bất thường bằng cách xả bớt chất lỏng ra ngoài; trong khi van giảm áp làm nhiệm vụ điều tiết hạ áp suất liên tục cho toàn bộ khu vực phía sau. Hai thiết bị này hoàn toàn trái ngược về bản chất chức năng.

• Van xả áp và Van an toàn: Trong các hệ thống công nghiệp chịu áp lực cao hoặc có yêu cầu pháp lý nghiêm ngặt, bạn không nên dùng lẫn lộn hai khái niệm này mà phải chọn đúng dòng thiết bị đạt chuẩn kiểm định an toàn.

Ứng dụng thực tế và hướng dẫn chọn mua

Van xả áp tự động được sử dụng ở đâu?

• Hệ thống cấp nước: Bảo vệ các tuyến ống truyền tải nước sạch, cụm máy bơm tăng áp, bồn chứa nước cao tầng khỏi áp lực sốc nước.

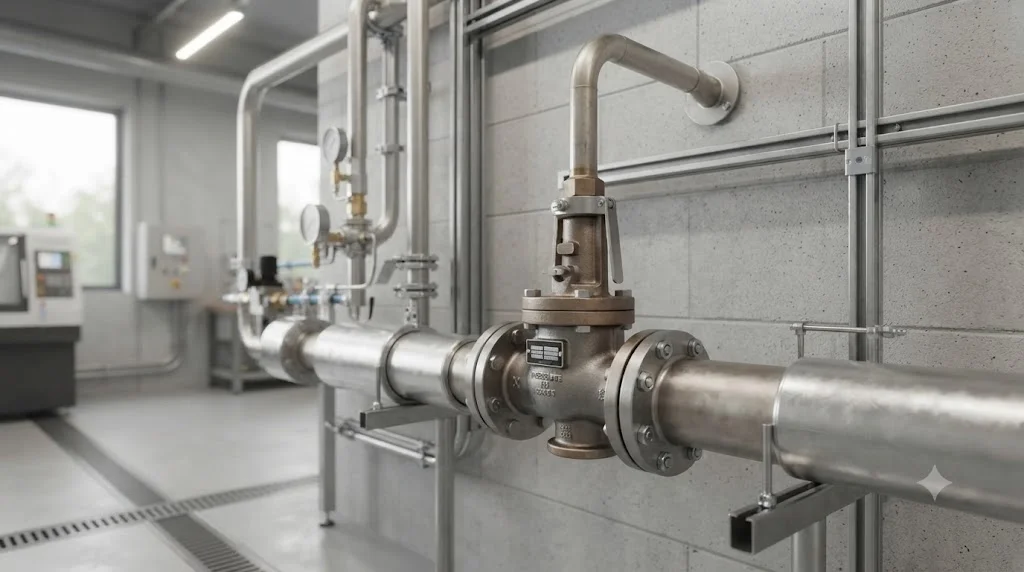

• Hệ thống công nghiệp: Lắp đặt trên các đường ống dẫn chất lỏng, bình chịu áp lực, nồi hơi, hệ thống tuần hoàn nước làm mát.

• Hệ thống nhiệt: Kiểm soát áp suất sinh ra do sự giãn nở nhiệt của nước nóng trong các mạch kín.

Lưu ý đặc biệt: Đối với hơi nước bão hòa, khí nén áp lực cao hoặc các loại khí gas độc hại, bạn phải chọn dòng van xả áp chuyên dụng được thiết kế và kiểm định tương thích với từng loại môi chất đó.

Quy trình 7 bước lựa chọn van chuẩn chuyên gia

1. Xác định môi chất: Nước sạch, nước thải, dầu, khí nén hay hóa chất.

2. Xác định áp suất thiết kế: Nắm rõ giới hạn chịu áp của đường ống, bồn chứa và máy bơm.

3. Xác định áp suất cài đặt (Set pressure): Dựa trên thông số an toàn kỹ thuật của toàn hệ thống.

4. Tính toán lưu lượng xả: Đảm bảo lượng môi chất được giải phóng đủ nhanh khi quá áp.

5. Chọn kích thước kết nối: Phù hợp với tiêu chuẩn ren hoặc mặt bích sẵn có.

6. Kiểm tra vật liệu chế tạo: Đảm bảo độ bền trước các tác động hóa học và nhiệt độ.

7. Đối chiếu catalogue nhà sản xuất: Kiểm tra thông số kỹ thuật chi tiết trước khi đặt hàng.

Những sai lầm thường gặp khi lắp đặt và sử dụng

1. Chỉ chọn van theo kích thước ống: Bỏ qua các thông số về áp suất cài đặt và lưu lượng xả thực tế.

2. Cài đặt áp suất quá cao hoặc quá thấp: Cài quá cao khiến van mất tác dụng bảo vệ; cài quá thấp khiến van xả liên tục gây thất thoát môi chất.

3. Bịt kín hoặc khóa đường ống xả: Đây là sai lầm cực kỳ nguy hiểm, đường xả phải luôn thông thoáng để hướng dòng môi chất xả về nơi an toàn.

4. Không kiểm tra định kỳ: Cặn bẩn và rỉ sét lâu ngày có thể làm kẹt đĩa van, khiến thiết bị mất khả năng mở đúng áp suất thiết kế.

FAQ – Câu hỏi thường gặp về van xả áp tự động

Van xả áp cơ hoạt động như thế nào?

Van sử dụng áp lực của dòng môi chất tác động trực tiếp lên đĩa van. Khi áp suất đạt hoặc vượt mức cài đặt của lò xo, đĩa van tự động đẩy lên để giải phóng môi chất, giúp giảm áp suất hệ thống về mức an toàn.

Van xả áp tự động có cần dùng nguồn điện không?

Hoàn toàn không. Thiết bị hoạt động hoàn toàn bằng cơ học thuần túy dựa trên lực nén của lò xo và áp lực chất lỏng, không phụ thuộc vào nguồn điện hay tín hiệu điều khiển ngoài.

Van xả áp tự động giống van giảm áp không?

Không. Van xả áp có nhiệm vụ xả bớt chất lỏng khi áp suất vượt ngưỡng nguy hiểm, trong khi van giảm áp dùng để điều chỉnh và hạ thấp áp suất đầu vào để cấp ổn định cho các thiết bị phía sau.

Vì sao van xả áp tự động bị rò nước liên tục?

Hiện tượng này thường do cặn bẩn bám dính trên bề mặt ghế van làm hở gioăng làm kín, lò xo bị biến dạng sau thời gian dài, hoặc do áp suất vận hành thực tế của hệ thống đang nằm rất sát với mức áp suất cài đặt của van.

Chọn đúng van xả áp cơ để kiểm soát quá áp hiệu quả

Sự cố tăng áp đột ngột trong đường ống luôn tiềm ẩn nguy cơ phá hủy tài sản nghiêm trọng nếu không có giải pháp phòng ngừa từ sớm. Việc trang bị một hệ thống van xả áp cơ đạt chuẩn kỹ thuật chính là tấm khiên bảo vệ vững chắc cho toàn bộ đường ống và thiết bị của bạn. Hãy luôn ghi nhớ nguyên tắc vàng: đánh giá chính xác môi chất, tính toán đúng áp suất cài đặt, lưu lượng xả và lựa chọn vật liệu tương thích trước khi đưa vào vận hành.
