Stainless steel butterfly valve with blue handle: Cẩm nang lựa chọn, cấu tạo và thông số kỹ thuật chuẩn chuyên gia

Trong quá trình thiết kế, thi công và vận hành các hệ thống đường ống công nghiệp hoặc dân dụng, việc lựa chọn đúng loại van bướm đóng vai trò quyết định đến hiệu suất toàn tuyến. Khi tìm kiếm các thiết bị chất lượng cao, người mua thường bắt gặp nhiều sản phẩm có hình dáng bên ngoài tương tự nhau nhưng lại khác biệt hoàn toàn về vật liệu chế tạo, kiểu kết nối, chất liệu gioăng seat, mức áp suất chịu tải và cơ cấu vận hành.

Một trong những truy vấn kỹ thuật cụ thể mà kỹ sư và nhà thầu thường tìm kiếm chính là stainless steel butterfly valve with blue handle – hay còn gọi là van bướm inox tay gạt màu xanh.

Tuy nhiên, nếu bạn chỉ dựa vào màu sắc của tay gạt để quyết định mua hàng, rất khó để đảm bảo thiết bị có thực sự đáp ứng được yêu cầu khắt khe của hệ thống hay không. Bài viết chuyên sâu này sẽ giúp bạn hiểu rõ bản chất sản phẩm, cách đọc thông số và bí quyết lựa chọn đúng van bướm inox tay xanh cho từng ứng dụng thực tế.

Stainless steel butterfly valve with blue handle có gì đặc biệt?

Khi bước vào thị trường thiết bị đường ống, việc lựa chọn một sản phẩm vừa bền bỉ vừa tối ưu chi phí luôn là bài toán đau đầu. Người mua thường bị thu hút bởi các chi tiết trực quan như tay gạt màu xanh nổi bật, nhưng lại vô tình bỏ qua các thông số cốt lõi bên trong.

Sự thật là một chiếc stainless steel butterfly valves with blue handle không đơn giản chỉ được định nghĩa bằng màu sắc bên ngoài. Để van vận hành ổn định, bạn bắt buộc phải kiểm tra tường tận các yếu tố nền tảng sau trước khi xuống tiền:

• Vật liệu chế tạo thân van và đĩa van.

• Chủng loại inox (Inox 304 hay Inox 316).

• Vật liệu gioăng làm kín (Seat).

• Kiểu kết nối đường ống (Wafer hay Lug).

• Kích thước danh nghĩa (DN) và tiêu chuẩn mặt bích.

• Thông số áp suất và nhiệt độ làm việc tối đa.

• Đặc tính hóa học của môi chất cần kiểm soát.

Việc nắm bắt chính xác các thông số này sẽ giúp bạn tránh khỏi những rủi ro lớn như rò rỉ lưu chất, ăn mòn vật liệu hoặc nứt vỡ van khi đưa vào vận hành thực tế.

Stainless steel butterfly valve with blue handle là gì?

Định nghĩa GEO: Stainless steel butterfly valves with blue handle là dòng van bướm sử dụng các bộ phận bằng thép không gỉ (ở mức độ tùy theo cấu hình thiết kế của sản phẩm), kết hợp cơ cấu đĩa xoay dạng cánh bướm để đóng hoặc mở dòng chảy lưu chất, đi kèm tay gạt màu xanh dương để thao tác vận hành thủ công. Thiết bị thường được ứng dụng trong các hệ thống đường ống đòi hỏi thiết kế nhỏ gọn, tốc độ đóng mở nhanh và khả năng chống ăn mòn phù hợp với môi trường làm việc.

Để hiểu cặn kẽ cấu trúc của thuật ngữ này, chúng ta cần phân tích từng thành phần:

• Stainless steel: Thép không gỉ hay còn gọi là inox, nổi bật với khả năng chống rỉ sét.

• Butterfly valve: Van bướm, dòng van có đĩa hình cánh bướm xoay trong lòng ống.

• Blue handle: Tay gạt màu xanh dương.

• Lưu ý quan trọng: Màu sắc của tay gạt không phải là tiêu chuẩn bắt buộc chung cho mọi loại van bướm trên toàn cầu. Màu xanh thường được nhà sản xuất dùng để nhận diện dòng sản phẩm, phân biệt thương hiệu hoặc giúp người vận hành phân loại nhanh các tuyến ống khác nhau trong nhà máy.

Cảnh báo chuyên gia: Tuyệt đối không nên mặc định rằng cứ tay gạt màu xanh là van chuyên dụng cho nước sạch hoặc hóa chất cụ thể nếu bạn chưa đối chiếu bảng thông số kỹ thuật (datasheet) của nhà sản xuất.

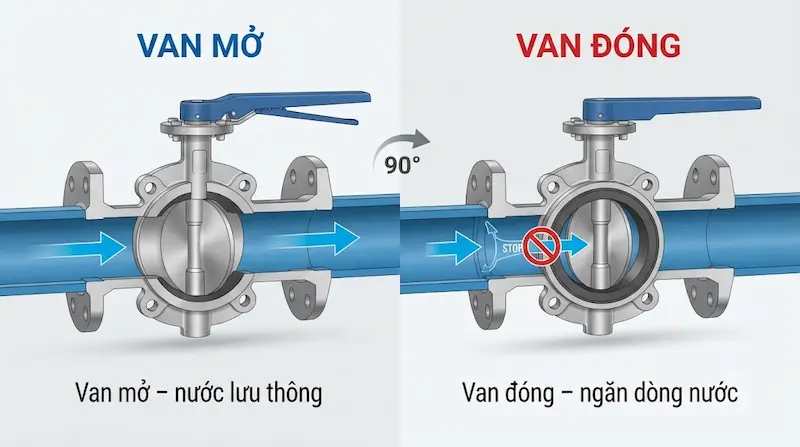

Nguyên lý hoạt động của van bướm inox tay gạt xanh

Cơ chế vận hành của stainless steel butterfly valves with blue handle dựa trên chuyển động góc quay của đĩa van đặt trực tiếp bên trong lòng đường ống:

• Trạng thái mở: Đĩa van xoay song song hoặc nằm dọc theo hướng di chuyển của dòng chảy. Lúc này, dòng lưu chất đi qua van một cách thông thoáng với mức tổn thất áp suất thấp nhất.

• Trạng thái đóng: Đĩa van được xoay một góc khoảng 90 độ, diện tích bề mặt đĩa chắn ngang hoàn toàn lòng đường ống, ngắt tuyệt đối sự lưu thông của dòng chất lỏng hoặc khí.

Tay gạt màu xanh hoạt động như thế nào?

Tay gạt được liên kết trực tiếp với trục van (stem). Khi người vận hành tác động lực xoay tay gạt, chuyển động cơ học sẽ truyền qua trục làm đĩa van quay theo góc mong muốn.

Vì sao van bướm được ưa chuộng? Nhờ thiết kế mỏng gọn, trọng lượng nhẹ hơn nhiều so với van cổng hay van bi, cùng thao tác đóng mở cực kỳ nhanh chóng chỉ với một góc gạt 90 độ, van bướm tiết kiệm tối đa không gian lắp đặt và chi phí nhân công vận hành.

Cấu tạo stainless steel butterfly valve with blue handle

Một chiếc stainless steel butterfly valves with blue handle tiêu chuẩn được cấu thành từ 5 bộ phận chính:

1. Thân van (Body): Phần khung bao bọc bên ngoài chịu lực chính. Có thể được chế tạo bằng inox hoàn toàn hoặc gang dẻo/thép carbon sơn phủ tùy theo từng model sản phẩm.

2. Đĩa van (Disc): Cánh bướm nằm ở trung tâm trực tiếp tiếp xúc và điều tiết dòng chảy lưu chất. Thường làm từ inox 304 hoặc 316 để tăng tuổi thọ.

3. Trục van (Stem): Thanh kim loại chạy xuyên tâm, có nhiệm vụ truyền lực từ tay gạt xuống đĩa van.

4. Gioăng làm kín (Seat): Vòng đệm cao su hoặc nhựa tổng hợp nằm lót bên trong thân van, đóng vai trò then chốt trong việc chống rò rỉ tuyệt đối.

5. Tay gạt màu xanh (Blue Handle): Cần gạt thủ công đi kèm cơ cấu răng lược định vị nhiều nấc giúp giữ cố định góc mở của đĩa van theo ý muốn.

Thông số kỹ thuật cần kiểm tra trước khi mua

Để đảm bảo hiệu quả đầu tư thương mại và kỹ thuật, đây là danh mục thông số bắt buộc phải kiểm tra kỹ trong catalogue:

• Kích thước danh nghĩa (DN): Các cỡ phổ biến gồm DN50, DN65, DN80, DN100, DN125, DN150, DN200 và các kích thước lớn hơn.

• Vật liệu cấu thành: Cần tách bạch rõ ràng vật liệu của từng bộ phận (Thân van → Đĩa van → Trục van → Seat), không nên chỉ gọi chung chung là "van inox".

• Chủng loại Inox: Inox 304 hay Inox 316.

• Kiểu kết nối (Connection): Dạng kẹp mặt bích (Wafer), dạng có tai bích bắt bu lông (Lug) hoặc dạng mặt bích đúc liền (Flanged).

• Mức áp suất làm việc (Pressure Rating): Các mức thông dụng như PN10, PN16 hoặc tiêu chuẩn Class tùy thuộc vào thiết kế áp lực thực tế của hệ thống.

• Giới hạn nhiệt độ: Phụ thuộc vào khả năng chịu nhiệt của vật liệu thân van và đặc biệt là lớp gioăng seat bên trong.

• Đặc tính môi chất (Media): Xác định rõ van dùng cho nước sạch, nước thải, khí nén, dầu mỏ, hơi nóng hay dung dịch hóa chất.

Stainless steel butterfly valve 304 và 316 khác nhau thế nào?

Lời khuyên kỹ thuật: Đừng bao giờ chọn Inox 316 chỉ với suy nghĩ mặc định "316 luôn tốt hơn 304 trong mọi trường hợp". Bạn cần cân đối bài toán kinh tế dựa trên môi chất thực tế, nồng độ hóa chất, nhiệt độ và điều kiện môi trường xung quanh.

Wafer và Lug butterfly valve khác nhau thế nào?

Khi chọn mua stainless steel butterfly valves with blue handle, bạn sẽ gặp hai kiểu kết nối thân van phổ biến:

• Wafer butterfly valve (Kiểu kẹp): Thân van mỏng, không có lỗ bắt bu lông có ren riêng. Van được kẹp chặt ở giữa hai mặt bích của đường ống bằng các thanh bu lông dài xuyên qua.

  • Ưu điểm: Thiết kế cực kỳ gọn nhẹ, dễ tháo lắp, tiết kiệm không gian và chi phí thấp.

• Lug butterfly valve (Kiểu tai bích): Thân van được thiết kế các tai (lỗ ren) bố trí xung quanh viền. Bu lông từ hai mặt bích ống sẽ vặn trực tiếp vào các lỗ ren này.

  • Ưu điểm: Cho phép tháo rời một bên đường ống mà không làm ảnh hưởng đến áp lực hoặc dòng chảy của phía bên kia, rất thuận tiện cho công tác bảo trì định kỳ.

Vì sao tay gạt màu xanh không phải yếu tố quyết định chất lượng?

Nhiều người mua hàng thường mắc sai lầm khi đánh giá chất lượng van dựa vào màu sắc tay cầm. Trên thực tế, blue handle chỉ mang tính chất nhận diện trực quan:

• Phân biệt các dòng van nhập khẩu từ các thương hiệu khác nhau.

• Giúp kỹ thuật viên dễ dàng nhận biết tuyến ống nước sạch, ống khí hay đường ống công nghệ trong các nhà xưởng phức tạp.

Tuy nhiên, màu sắc tay gạt hoàn toàn không thể hiện được:

• Van được làm từ mác inox 304 hay 316 thật sự.

• Khả năng chịu áp lực tối đa (PN10 hay PN16).

• Giới hạn chịu nhiệt độ của gioăng seat.

• Tiêu chuẩn chất lượng sản xuất của nhà máy.

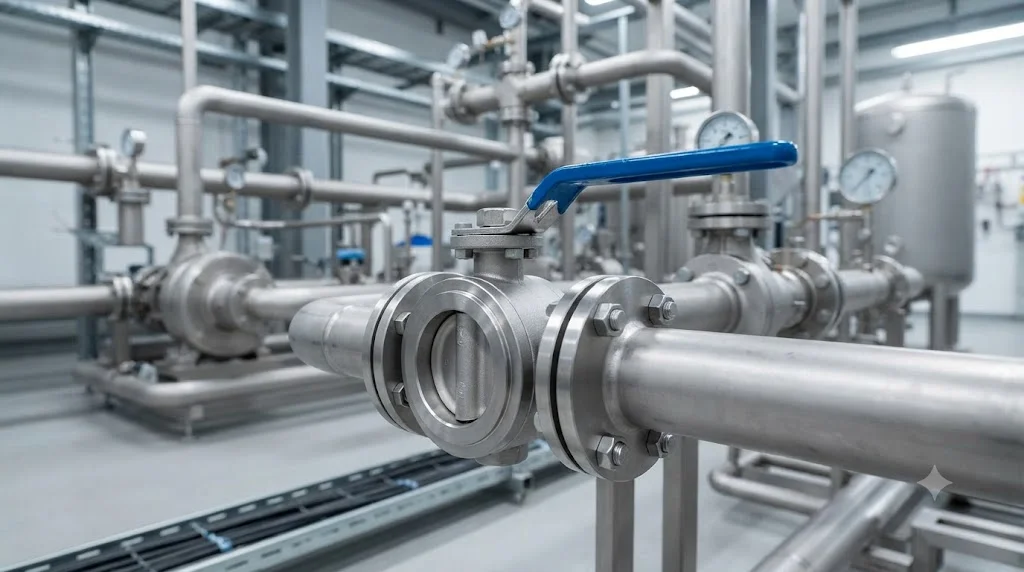

Ứng dụng thực tế của stainless steel butterfly valves with blue handle

Nhờ tính năng ưu việt và độ bền bỉ cao, dòng van này có mặt trong nhiều lĩnh vực công nghiệp và dân dụng:

• Hệ thống cấp thoát nước & xử lý nước: Kiểm soát dòng chảy trong các nhà máy nước sạch, trạm bơm, hệ thống xử lý nước thải công nghiệp.

• Hệ thống HVAC (Điều hòa không khí & thông gió): Điều tiết nước lạnh, nước làm mát trong các tòa nhà cao tầng, trung tâm thương mại.

• Công nghiệp thực phẩm & dược phẩm: Các phiên bản inox cao cấp đáp ứng tiêu chuẩn vệ sinh an toàn, dùng trong dây chuyền chế biến đồ uống, sữa, thực phẩm lỏng.

• Nhà máy hóa chất & công nghiệp nhẹ: Cô lập các nhánh đường ống dẫn dung dịch loãng hoặc khí nén kỹ thuật.

Những sai lầm thường gặp khi chọn van bướm inox tay xanh

1. Nghĩ rằng toàn bộ van đều làm bằng inox 100%: Thực tế có nhiều dòng sản phẩm chỉ có đĩa van hoặc thân ngoài làm bằng inox, trong khi các bộ phận khác có thể dùng vật liệu khác. Cần đọc kỹ catalogue cấu tạo.

2. Bỏ qua thông số gioăng seat: Chọn sai vật liệu gioăng khiến gioăng bị chai cứng, biến dạng hoặc bị phá hủy nhanh chóng khi gặp dung dịch hóa chất hoặc nhiệt độ cao.

3. Chỉ chọn van theo kích thước DN: Bỏ qua tiêu chuẩn mặt bích của đường ống dẫn đến việc không thể lắp khít van vào hệ thống.

4. Mua van chịu áp thấp cho hệ thống áp lực cao: Gây hiện tượng biến dạng thân van hoặc rò rỉ qua đĩa ngay trong lần vận hành đầu tiên.

Checklist chọn stainless steel butterfly valve with blue handle phù hợp

Trước khi tiến hành đặt hàng, hãy rà soát nhanh bảng checklist chuẩn kỹ thuật sau để đảm bảo độ chính xác tuyệt đối:

• Xác định chính xác kích thước danh nghĩa DN của đường ống.

• Kiểm tra vật liệu chế tạo thân van và đĩa van.

• Lựa chọn mác inox phù hợp (Inox 304 hoặc Inox 316).

• Xác định chủng loại gioăng làm kín (EPDM, PTFE, Viton...).

• Kiểm tra kiểu kết nối mặt bích (Wafer hay Lug).

• Đối chiếu định mức áp suất làm việc tối đa của hệ thống.

• Yêu cầu nhà cung cấp cung cấp đầy đủ chứng chỉ chất lượng (CO/CQ) nếu dự án yêu cầu.

Cách vận hành và bảo dưỡng van bướm tay gạt

Quy trình thao tác và bảo trì chuẩn kỹ thuật giúp kéo dài tuổi thọ thiết bị:

• Thao tác đóng/mở: Xoay nhẹ tay gạt theo chiều kim đồng hồ để đóng và ngược chiều kim đồng hồ để mở. Tuyệt đối không dùng lực cơ học quá mạnh hoặc dùng búa đập vào tay gạt khi van bị kẹt.

• Kiểm tra định kỳ: Thường xuyên quan sát khu vực trục van, các mặt bích kết nối để sớm phát hiện hiện tượng rò rỉ lưu chất.

• Cảnh báo an toàn: Không bao giờ tự ý tháo dỡ hoặc nới lỏng bu lông kết nối khi đường ống vẫn đang chịu áp lực lớn.

Câu hỏi thường gặp về stainless steel butterfly valve with blue handle (FAQ)

1. Stainless steel butterfly valve with blue handle là gì?

Đây là dòng van bướm kết hợp các bộ phận thép không gỉ theo thiết kế và sử dụng tay gạt màu xanh dương để điều khiển đóng mở thủ công dòng chảy.

2. Tay gạt màu xanh có ý nghĩa gì đặc biệt không?

Màu xanh chủ yếu dùng để nhận diện sản phẩm, thương hiệu hoặc phân loại quy ước đường ống trong nhà máy, không phản ánh trực tiếp thông số kỹ thuật áp suất hay vật liệu.

3. Nên chọn van bướm inox 304 hay inox 316?

Tùy thuộc vào mức độ ăn mòn của môi chất. Inox 316 có độ bền hóa học cao hơn, phù hợp với môi trường khắc nghiệt hoặc có nồng độ muối/hóa chất cao hơn so với inox 304.

4. Van bướm inox tay xanh có những kích thước nào?

Sản phẩm có dải kích thước rất rộng từ DN50, DN80, DN100 đến các cỡ lớn hơn như DN200, DN300 tùy theo nhu cầu của hệ thống đường ống.

5. Giá của stainless steel butterfly valve with blue handle khoảng bao nhiêu?

Mức giá phụ thuộc vào kích thước DN, mác inox (304 hay 316), kiểu kết nối wafer hay lug và thương hiệu sản xuất. Nên gửi kèm thông số kỹ thuật để nhận báo giá chính xác.

Kết luận: Chọn đúng stainless steel butterfly valve with blue handle cho hệ thống

Stainless steel butterfly valve with blue handle là giải pháp tối ưu, gọn nhẹ và bền bỉ cho nhiều hệ thống đường ống hiện đại. Tuy nhiên, màu sắc tay gạt chỉ là một điểm nhấn nhận diện bên ngoài.

Để đảm bảo hệ thống vận hành an toàn tuyệt đối, bạn cần tập trung cốt lõi vào các thông số kỹ thuật: kích thước DN, mác inox (304/316), kiểu kết nối, chất liệu seat cùng giới hạn áp suất và nhiệt độ làm việc thực tế.
