Hướng Dẫn Chọn Và Sử Dụng Van Điện Từ Hơi Nóng Chuẩn Kỹ Thuật

Vì Sao Chọn Đúng Van Điện Từ Hơi Nóng Lại Quan Trọng?

Một hệ thống hơi nóng cần van đóng/mở tự động. Do đã có sẵn van điện từ dùng cho nước, người vận hành có thể nghĩ rằng chỉ cần thay đổi đường kính hoặc điện áp coil là có thể dùng cho hơi. Đây là một sai lầm nguy hiểm có thể phá vỡ toàn bộ dây chuyền sản xuất. Hơi nóng có nhiệt độ và áp suất cao hơn nhiều so với nước thông thường. Nếu van không được thiết kế cho steam service, hậu quả để lại là vô cùng nặng nề:

• Van không đóng kín.

• Gioăng/seat nhanh hỏng.

• Coil quá nhiệt.

• Van bị kẹt.

• Rò rỉ hơi.

• Giảm tuổi thọ thiết bị.

• Ảnh hưởng trực tiếp đến an toàn hệ thống.

Vì vậy, khi lựa chọn van điện từ hơi nóng, cần xem xét đồng thời môi chất, nhiệt độ, áp suất, vật liệu, kiểu hoạt động, seal và điện áp coil nhằm đảm bảo thiết bị vận hành ổn định và bền bỉ.

Kiến Thức Nền

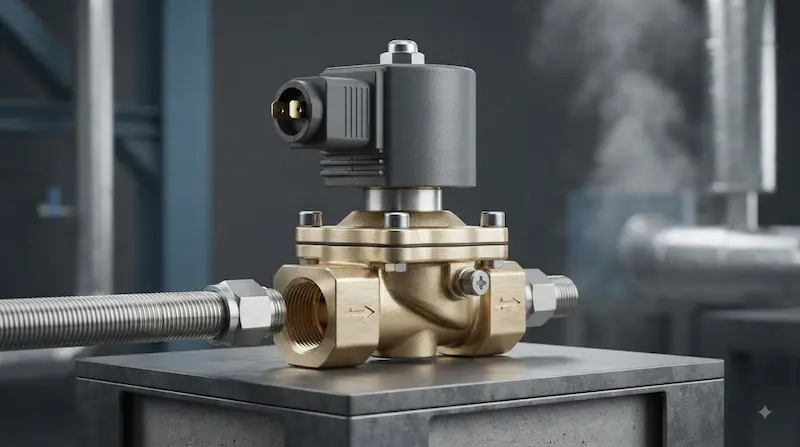

Van Điện Từ Hơi Nóng Là Gì?

Van điện từ hơi nóng là loại van sử dụng cuộn coil điện từ để điều khiển đóng/mở dòng hơi nóng trong đường ống một cách tự động. Van được lựa chọn cho ứng dụng hơi phải có vật liệu thân van, seat, gioăng và cấu hình điện từ phù hợp với nhiệt độ và áp suất của môi chất.

Bên cạnh đó, cần nắm vững các đặc tính kỹ thuật cốt lõi:

• “Van điện từ” là cơ cấu chấp hành điều khiển đóng mở tự động.

• “Hơi nóng” là điều kiện môi chất với mức nhiệt năng cao.

• Không phải mọi solenoid valve thông thường đều phù hợp với hệ thống steam.

• Cần kiểm tra rõ steam temperature rating và pressure rating của sản phẩm trước khi đưa vào vận hành.

• Các vật liệu phổ biến như đồng (brass), inox (stainless steel) và gioăng làm kín như PTFE/EPDM/FKM đều có giới hạn chịu nhiệt độ và áp suất khác nhau.

Việc ứng dụng các thuật ngữ chuyên ngành như van điện từ hơi, van solenoid hơi nóng, van điện từ dùng cho hơi, van điện từ steam hay steam solenoid valve giúp hệ thống kỹ thuật chuẩn hóa quy trình mua sắm.

Nguyên Lý Hoạt Động Của Van Điện Từ Hơi Nóng

Về mặt vận hành, khi hệ thống cấp tín hiệu điện, cuộn coil tạo ra từ trường tác động làm lõi sắt (armature/plunger) chuyển động, từ đó thay đổi trạng thái của cơ cấu van giúp dòng hơi được đóng hoặc mở.

Quá trình chuyển đổi trạng thái diễn ra qua hai cơ chế chính:

• Khi cấp điện: Coil tạo từ trường, kéo plunger dịch chuyển để mở hoặc đóng cửa van (orifice) tùy thuộc vào thiết kế ban đầu, cho phép dòng hơi đi qua.

• Khi ngắt điện: Từ trường biến mất, lò xo đẩy plunger về vị trí ban đầu, đưa van trở về trạng thái mặc định.

Hai cấu hình trạng thái phổ biến bao gồm:

• Normally Closed (NC): Mất điện thì van đóng hoàn toàn.

• Normally Open (NO): Mất điện thì van mở hoàn toàn.

Hơi nóng đòi hỏi thiết kế đặc biệt vì nhiệt độ cao và áp lực lớn tác động trực tiếp lên seat, seal, coil, body và khả năng đóng kín của thiết bị. Lựa chọn sai cấu tạo sẽ khiến van nhanh chóng thất thoát lưu chất.

Phân Tích Chuyên Sâu

Các Loại Van Điện Từ Hơi Nóng Phổ Biến

Van điện từ hơi 2/2

Cấu trúc tiêu chuẩn bao gồm 1 cửa vào và 1 cửa ra, chuyên dùng để đóng hoặc mở dòng chảy của hơi. Đây là giải pháp tối ưu cho các hệ thống ngắt dòng hoặc điều khiển đơn giản.

Normally Closed – NC

Khi không cấp điện, van ở trạng thái đóng. Khi cấp điện, từ trường thắng lực lò xo để mở van. Phù hợp cho các vị trí yêu cầu tự động ngắt dòng hơi khi xảy ra sự cố mất điện để bảo vệ an toàn.

Normally Open – NO

Khi không cấp điện, van luôn mở. Khi cấp điện, van đóng lại. Giải pháp này phù hợp cho các hệ thống cần duy trì dòng chảy liên tục kể cả khi mạch điều khiển gặp sự cố mất điện đột ngột.

Direct Acting và Pilot Operated

• Direct acting: Coil tác động trực tiếp lên cơ cấu đóng mở, cấu tạo đơn giản, thích hợp cho cỡ nhỏ và áp suất vừa.

• Pilot operated: Sử dụng chênh lệch áp suất dòng chảy để hỗ trợ đóng mở, phù hợp với hệ thống lưu lượng lớn nhưng yêu cầu phải đáp ứng mức chênh áp tối thiểu (minimum differential pressure).

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van Điện Từ Hơi Nóng

Kích thước DN: Các cỡ phổ biến gồm DN15, DN20, DN25, DN32, DN40, DN50. Không chọn DN chỉ dựa vào đường kính ống mà phải tính toán đến lưu lượng dòng chảy (flow rate) và tổn thất áp suất (pressure drop).

Áp suất làm việc: Cần làm rõ working pressure, maximum pressure và differential pressure.

Nhiệt độ: Yếu tố sống còn đối với hệ thống hơi (steam service). Cần kiểm tra kỹ nhiệt độ làm việc tối đa của toàn bộ van thay vì chỉ nhìn vào giới hạn chịu nhiệt của vật liệu thông thường.

Vật liệu thân van: Thường dùng đồng (brass) hoặc inox (stainless steel).

Vật liệu seal: PTFE, FKM hoặc EPDM phải được kiểm duyệt khắt khe theo nhiệt độ và đặc tính môi chất.

Điện áp coil: Các mức phổ biến gồm 12V DC, 24V DC, 24V AC, 110V AC và 220/230V AC.

Kiểu kết nối: Kết nối ren hoặc mặt bích tùy theo tiêu chuẩn đường ống.

Van Điện Từ Hơi Nóng Khác Gì Van Điện Từ Nước?

Không nên lấy van điện từ nước để thay thế trực tiếp cho hơi nóng. Nhiệt độ cao sẽ làm lão hóa gioăng, cháy coil điện và gây rò rỉ nghiêm trọng.

Nên Chọn Van Đồng Hay Van Inox Cho Hơi Nóng?

• Van đồng: Chi phí tối ưu, phù hợp với các hệ thống hơi công nghiệp phổ thông, dễ tìm kiếm tại các kích thước thông dụng.

• Van inox: Khả năng chống ăn mòn tuyệt vời, chịu được các môi trường khắc nghiệt và đáp ứng yêu cầu kỹ thuật cao cấp hơn.

Việc lựa chọn phụ thuộc vào sự kết hợp giữa môi chất, nhiệt độ, áp suất, môi trường xung quanh và tuổi thọ yêu cầu của dự án.

Tại Sao Van Điện Từ Hơi Nóng Dễ Hỏng Nếu Chọn Sai?

Nhiệt độ quá cao sẽ làm seal xuống cấp, mất độ đàn hồi và gây rò rỉ hơi. Áp suất không tương thích khiến van không thể đóng mở chính xác. Chọn sai công suất coil dẫn đến hiện tượng quá nhiệt, cháy cuộn điện. Ngoài ra, việc bỏ qua điều kiện chênh áp đối với dòng van gián tiếp (pilot-operated) sẽ khiến van tê liệt hoàn toàn khi vận hành.

Ứng Dụng Thực Tế

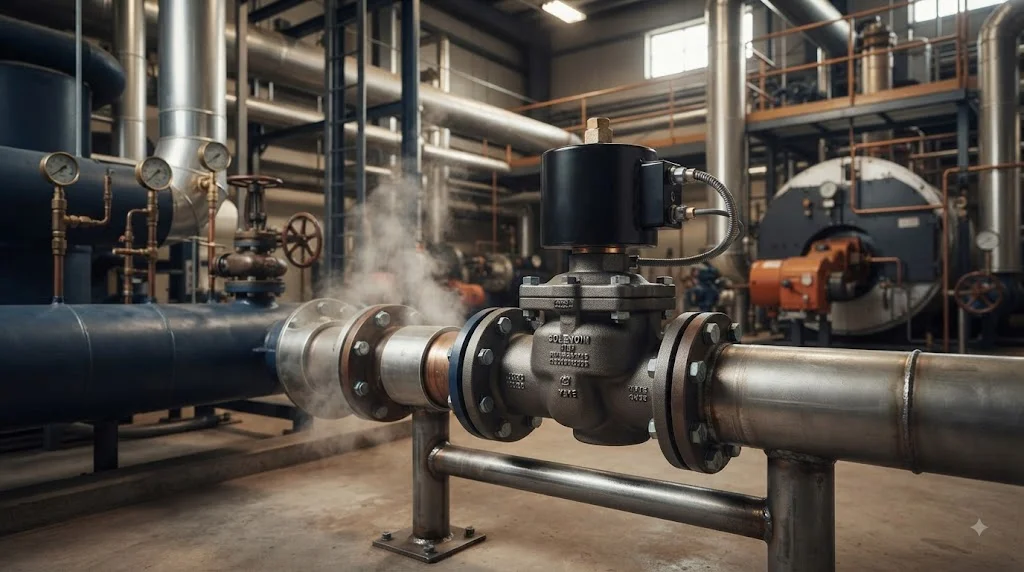

Van Điện Từ Hơi Nóng Được Dùng Ở Đâu?

Thiết bị hiện diện trong hầu hết các dây chuyền công nghệ nhiệt:

• Hệ thống lò hơi và nồi hơi công nghiệp (Boiler system).

• Đường ống truyền dẫn hơi nóng chính (Steam pipeline).

• Hệ thống gia nhiệt bằng hơi (Steam heating system).

• Máy sấy công nghiệp và thiết bị ngành dệt nhuộm.

• Ngành chế biến thực phẩm và hệ thống tiệt trùng bằng hơi nước.

• Các trạm trao đổi nhiệt (Heat exchanger) và hệ thống HVAC công nghiệp.

Van điện từ chủ yếu phục vụ cho mục đích đóng/mở tự động (isolation). Nếu cần điều tiết lưu lượng liên tục, kỹ sư nên cân nhắc sử dụng van điều khiển tuyến tính (control valve).

7 Sai Lầm Thường Gặp Khi Chọn Van Điện Từ Hơi Nóng

Dùng van điện từ nước cho hơi: Sai lầm phổ biến dẫn đến hỏng hóc thiết bị ngay lần vận hành đầu tiên.

Chỉ nhìn vào thông số DN: Bỏ qua dung lượng dòng chảy thực tế của hệ thống.

Bỏ qua nhiệt độ hơi: Đặc biệt nguy hiểm trong các hệ thống hơi bão hòa hoặc hơi quá nhiệt áp lực cao.

Chỉ quan tâm áp suất tối đa: Không kiểm tra độ suy giảm thông số chịu lực ở nhiệt độ làm việc thực tế.

Chọn sai chủng loại seal: Sử dụng gioăng không đúng chuẩn nhiệt độ cao.

Nhầm lẫn điện áp coil: Lắp đặt sai nguồn điện dẫn đến cháy nổ thiết bị.

Không kiểm tra chiều dòng chảy và chênh áp: Gây kẹt van hoặc không mở được cửa xả.

Hướng Dẫn & Checklist

Cách Chọn Van Điện Từ Hơi Nóng Đúng Kỹ Thuật

• Bước 1: Xác định môi chất

  • Hơi bão hòa hay hơi quá nhiệt? Có lẫn tạp chất hoặc nước ngưng không?

• Bước 2: Xác định nhiệt độ

  • Nhiệt độ vận hành bình thường và nhiệt độ tối đa của hệ thống.

• Bước 3: Xác định áp suất

  • Áp suất làm việc, áp suất tối đa và mức chênh lệch áp suất dòng chảy.

• Bước 4: Xác định kích thước và lưu lượng

  • Kích thước DN, lưu lượng qua van và kiểu kết nối ống.

• Bước 5: Lựa chọn cấu hình van

  • Dạng 2/2, trạng thái NC/NO, kiểu trực tiếp hay gián tiếp, vật liệu thân và gioăng phù hợp.

• Bước 6: Lựa chọn cuộn coil

  • Điện áp AC/DC, công suất tiêu thụ và cấp bảo vệ chống nước, bụi.

Checklist Trước Khi Mua Van Điện Từ Hơi Nóng

Người mua cần cung cấp tối thiểu các thông số sau cho nhà cung cấp:

• Medium: Steam (Hơi nóng).

• DN: Kích thước đường ống.

• Pressure: Áp suất làm việc thực tế.

• Temperature: Nhiệt độ hơi nóng.

• Flow rate: Lưu lượng yêu cầu.

• Connection: Kiểu kết nối ren hoặc mặt bích.

• Voltage: Điện áp coil điều khiển.

• NC/NO: Trạng thái thường đóng hay thường mở.

• Material: Đồng hoặc Inox theo yêu cầu dự án.

Nếu chưa biết chính xác nên chọn model nào, hãy cung cấp DN, áp suất, nhiệt độ, môi chất và điện áp coil. Nhà cung cấp có thể dựa vào các thông số này để đề xuất model phù hợp. [chèn link: liên hệ tư vấn kỹ thuật van công nghiệp]

FAQ Về Van Điện Từ Hơi Nóng

Van điện từ có dùng được cho hơi nóng không?

Có, nhưng bắt buộc phải sử dụng loại được thiết kế chuyên dụng cho steam service. Cần kiểm tra kỹ nhiệt độ, áp suất, seal và vật liệu thân van trước khi lắp đặt.

Van điện từ hơi nóng chịu được nhiệt độ bao nhiêu?

Không có một mức nhiệt độ cố định cho mọi dòng sản phẩm. Khả năng chịu nhiệt phụ thuộc hoàn toàn vào cấu tạo vật liệu thân, loại gioăng seal và điều kiện áp suất thực tế.

Có thể dùng van điện từ nước cho hơi nóng không?

Tuyệt đối không nên sử dụng nếu nhà sản xuất không công bố thông số kỹ thuật thích ứng với steam. Van nước thông thường sẽ nhanh chóng bị biến dạng gioăng và hư hỏng cuộn coil dưới tác động nhiệt.

Nên chọn van điện từ hơi nóng bằng đồng hay inox?

Tùy thuộc vào ngân sách và môi trường làm việc. Cần cân đối giữa nhiệt độ, áp suất, môi chất và yêu cầu tuổi thọ hệ thống thay vì mặc định chọn inox cho mọi trường hợp.

Van điện từ hơi nóng thường dùng điện áp bao nhiêu?

Các mức điện áp thông dụng bao gồm 24V DC, 24V AC và 220/230V AC, đảm bảo tương thích hoàn toàn với tủ điện điều khiển trung tâm của hệ thống.

Kết Luận

Chọn Đúng Van Điện Từ Hơi Nóng Để Hệ Thống Vận Hành Ôn Định

Việc đầu tư hệ thống van điện từ hơi nóng đòi hỏi sự tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật về nhiệt độ, áp suất và cấu hình vật liệu. Tuyệt đối không sử dụng van nước thông thường cho hệ thống hơi nếu không có sự xác nhận từ nhà sản xuất. Xác định chính xác các thông số vận hành sẽ giúp doanh nghiệp tối ưu hóa hiệu suất truyền nhiệt, ngăn ngừa sự cố rò rỉ và bảo vệ an toàn toàn diện cho dây chuyền sản xuất.
