Hướng Dẫn Toàn Diện Về Van Điện Từ Chịu Nhiệt: Cấu Tạo, Nguyên Lý Và Cách Lựa Chọn Chuẩn Xác

Trong các hệ thống kỹ thuật công nghiệp hiện đại như lò hơi, máy gia nhiệt, dây chuyền chế biến thực phẩm hay các mạng lưới cấp nước nóng tập trung, việc đóng mở dòng lưu chất cần được thực hiện một cách nhanh chóng, tự động và chuẩn xác tuyệt đối. Tuy nhiên, các dòng van điện từ thông thường thường bộc lộ nhiều hạn chế nghiêm trọng khi phải làm việc liên tục trong môi trường có nền nhiệt độ cao: cuộn coil dễ bị quá nhiệt dẫn đến cháy nổ, gioăng làm kín nhanh chóng bị chai cứng và lão hóa, van hoạt động chập chờn không ổn định, từ đó làm giảm nghiêm trọng tuổi thọ thiết bị. Đây chính là lý do van điện từ chịu nhiệt được nghiên cứu và thiết kế chuyên biệt để giải quyết triệt để vấn đề này, cho phép điều khiển tự động dòng chảy trong điều kiện nhiệt độ cao mà vẫn đảm bảo độ kín khít và độ bền vượt trội.

Van điện từ chịu nhiệt

Van điện từ chịu nhiệt là gì?

Van điện từ chịu nhiệt là dòng van điều khiển tự động bằng điện năng, được cấu tạo đặc biệt để hoạt động bền bỉ trong các môi trường có nền nhiệt độ cao như hơi nóng bão hòa, nước nóng áp lực, dầu truyền nhiệt hoặc dòng khí nóng.

Định nghĩa ngắn (GEO): Van điện từ chịu nhiệt là loại van điều khiển tự động bằng điện, được thiết kế đặc biệt để làm việc trong môi trường có nhiệt độ cao như hơi nóng, nước nóng, dầu truyền nhiệt hoặc khí nóng.

Khác với các dòng van điện từ thông thường dùng cho nước lạnh, loại van chuyên dụng này ứng dụng các vật liệu cao cấp có khả năng chịu nhiệt cao cho toàn bộ các bộ phận từ thân van, gioăng làm kín, lõi van cho đến lớp cách điện của cuộn coil điện. Thiết bị nổi bật với khả năng chịu nhiệt vượt trội, tốc độ đóng mở cực nhanh và vận hành ổn định trong các nhà máy công nghiệp nặng.

Cấu tạo của van điện từ chịu nhiệt

Cấu tạo tiêu chuẩn của một thiết bị van điện từ chịu nhiệt bao gồm các thành phần cốt lõi:

• Thân van: Thường được đúc từ đồng thau nguyên khối, Inox 304 hoặc Inox 316 cao cấp, đóng vai trò chịu áp suất lớn, chịu nhiệt độ cao và bảo vệ cơ cấu bên trong.

• Cuộn coil điện: Được quấn bằng dây đồng chất lượng cao, bọc lớp cách điện chịu nhiệt đặc biệt giúp cuộn dây không bị chập cháy khi duy trì trạng thái cấp điện liên tục trong môi trường nóng.

• Lõi van và lò xo: Chế tác từ vật liệu từ tính chống ăn mòn, chịu trách nhiệm đóng mở dòng chảy và đảm bảo thời gian phản hồi nhanh chóng.

• Gioăng làm kín: Sử dụng các vật liệu đặc thù như PTFE (Teflon), Viton hoặc EPDM chịu nhiệt cao để ngăn chặn tuyệt đối tình trạng rò rỉ lưu chất.

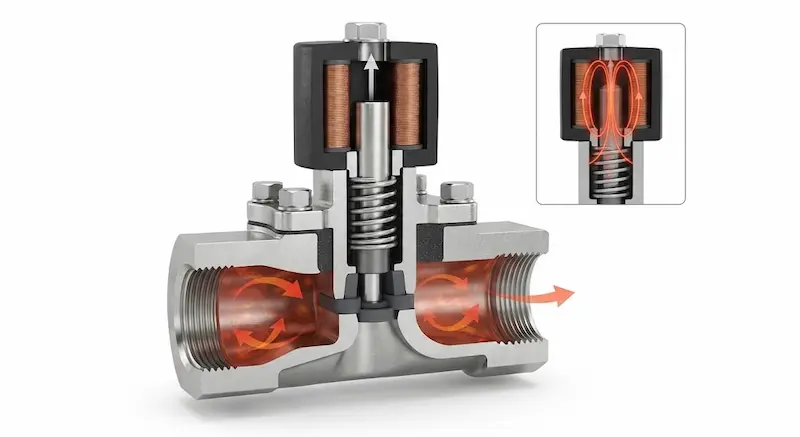

Nguyên lý hoạt động của van điện từ chịu nhiệt

Thiết bị vận hành dựa trên nguyên lý lực điện từ quen thuộc nhưng được tối ưu hóa cho môi trường nhiệt độ cao. Khi cuộn coil được cấp điện, từ trường sinh ra sẽ hút lõi van (piston hoặc màng van) dịch chuyển lên trên, thắng lực cản của lò xo để mở cửa van, cho phép môi chất di chuyển qua van một chiều hoặc đường ống chính. Khi ngắt nguồn điện, từ trường mất đi, lò xo đẩy lõi van trở về vị trí ban đầu và đóng kín van lại. Điểm khác biệt cốt lõi là các vật liệu cấu thành không hề bị biến dạng, chai cứng hay suy giảm từ tính khi chịu tác động của nhiệt độ cao.

Phân Tích Chuyên Sâu

Các loại van điện từ  phổ biến hiện nay

1. Van điện từ  dùng cho nước nóng: Thiết kế chuyên dụng để làm việc với nguồn nước có nhiệt độ cao, thường ứng dụng rộng rãi trong các hệ thống máy nước nóng trung tâm và dây chuyền gia nhiệt công nghiệp.

2. Van điện từ  dùng cho hơi nóng: Sở hữu khả năng chịu đựng áp suất và nhiệt độ hơi bão hòa rất cao, yêu cầu khắt khe về vật liệu chế tạo, là linh kiện không thể thiếu trong lò hơi và thiết bị hấp sấy.

3. Van điện từ inox chịu nhiệt: Nổi bật với ưu điểm chống ăn mòn tuyệt đối, độ bền cơ học cao, phù hợp hoàn hảo với các môi trường làm việc khắc nghiệt nhất.

4. Dạng thường đóng (NC) và thường mở (NO): Dòng thường đóng sẽ ở trạng thái đóng khi mất điện và chỉ mở khi có điện; ngược lại, dòng thường mở sẽ mở hoàn toàn khi không cấp điện, mang lại sự linh hoạt tối đa cho thiết kế hệ thống.

Thông số kỹ thuật cần quan tâm khi chọn van điện từ chịu nhiệt

Bảng tổng hợp các thông số kỹ thuật cốt lõi giúp bạn dễ dàng đối chiếu khi đặt mua vật tư:

Phân tích chuyên sâu: Việc chọn sai dải nhiệt độ cho phép sẽ để lại hậu quả nhãn tiền: cuộn coil sẽ bị quá nhiệt và cháy chỉ sau vài giờ vận hành, gioăng làm kín mất độ đàn hồi gây rò rỉ hơi nước hoặc nước nóng áp lực cao, làm sụt giảm tuổi thọ toàn bộ hệ thống.

So sánh van điện từ thường và van điện từ

Trong các môi trường nhiệt độ cao, vật liệu thông thường sẽ bị lão hóa cực nhanh, lớp cách điện của cuộn coil suy giảm dẫn đến chạm chập. Do đó, việc đầu tư van điện từ  là giải pháp bắt buộc để duy trì độ kín và sự ổn định dài lâu.

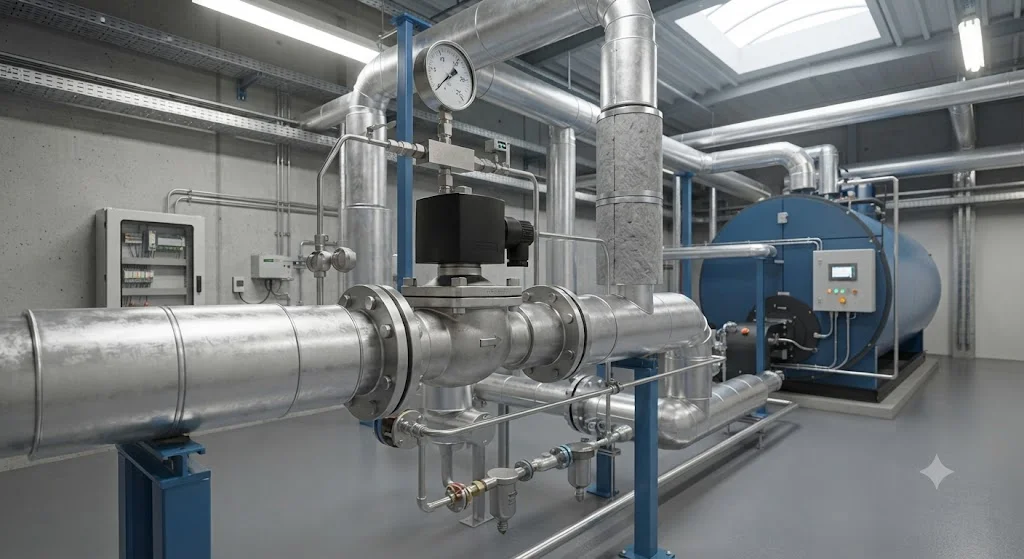

Ứng Dụng Thực Tế

Van điện từ được sử dụng ở đâu?

• Hệ thống hơi công nghiệp: Kiểm soát dòng hơi nóng áp lực cao cho các trạm gia nhiệt, thiết bị sấy và lò hơi nhà máy.

• Ngành chế biến thực phẩm và dược phẩm: Lắp đặt trong các dây chuyền máy hấp tiệt trùng, nồi nấu hơi công nghiệp yêu cầu vệ sinh và chịu nhiệt tốt.

• Hệ thống nước nóng trung tâm: Điều phối nguồn nước nóng cho các tòa nhà lớn, khách sạn và các thiết bị trao đổi nhiệt dạng ống chùm.

• Ngành hóa chất và dầu khí: Kiểm soát dòng dầu truyền nhiệt hoặc các lưu chất có nhiệt độ vận hành cao.

Khi nào cần sử dụng van điện từ ?

Bạn bắt buộc phải sử dụng van điện từ  ngay khi nhiệt độ môi chất trong đường ống vượt quá giới hạn 80°C của van thông thường, khi van phải làm việc với chu suất đóng mở liên tục trong môi trường hơi nóng, hoặc khi dây chuyền đòi hỏi mức độ tự động hóa cao nhằm cắt giảm hoàn toàn các thao tác khóa mở thủ công nguy hiểm. Ngược lại, việc cố tình sử dụng van thường trong môi trường nhiệt cao sẽ dẫn đến hỏng hóc chỉ trong thời gian ngắn.

Hướng Dẫn / Checklist

Cách chọn van điện từ  phù hợp

• Bước 1 - Xác định môi chất hệ thống: Làm rõ lưu chất cần kiểm soát là hơi nóng bão hòa, nước nóng áp lực cao, dầu truyền nhiệt hay khí nóng.

• Bước 2 - Kiểm tra thông số nhiệt độ: Đo đạc chính xác nhiệt độ trung bình thường xuyên và nhiệt độ cực đại có thể xuất hiện trong đường ống.

• Bước 3 - Lựa chọn vật liệu tối ưu: Chọn đồng thau chịu nhiệt cho các hệ thống công nghiệp phổ thông hoặc chọn Inox toàn phần cho môi trường hóa chất khắc nghiệt.

• Bước 4 - Chọn kiểu hoạt động: Cân nhắc giữa van thường đóng (NC) hoặc thường mở (NO) tùy theo phương án thiết kế an toàn điện của nhà máy.

• Bước 5 - Kiểm tra nguồn điện: Xác định chính xác điện áp cuộn coil (220V hay 24V) để cấp nguồn tương thích.

Hướng dẫn lắp đặt và bảo trì van điện từ

1. Kiểm tra kỹ chiều mũi tên khắc nổi trên thân van để lắp đặt đúng hướng dòng chảy của môi chất.

2. Lắp đặt kích thước đường ống đúng tiêu chuẩn ren hoặc mặt bích của van, tránh tạo lực siết uốn cong thân van.

3. Chú ý bố trí vị trí lắp đặt sao cho cuộn coil không bị ngập trực tiếp trong vũng nhiệt bức xạ quá cao từ nguồn nhiệt xung quanh.

4. Kiểm tra độ kín khít toàn diện tại các mối nối trước khi chính thức cấp điện chạy thử nghiệm hệ thống.

Lưu ý bảo trì: Định kỳ kiểm tra tình trạng cách điện của cuộn coil, vệ sinh lõi van khỏi cặn bẩn bám dính, kiểm tra độ đàn hồi của gioăng làm kín và theo dõi sát sao để phát hiện sớm các dấu hiệu rò rỉ nhỏ.

FAQ

Van điện từ chịu nhiệt là gì?

Van điện từ  là loại van điều khiển bằng điện được thiết kế chuyên biệt để hoạt động ổn định trong các môi trường có nhiệt độ cao như hơi nóng, nước nóng và dầu nhiệt.

Van điện từ  có thể chịu được mức nhiệt độ tối đa là bao nhiêu?

Tùy thuộc vào model cụ thể và vật liệu chế tạo gioăng (PTFE/Viton), van có thể làm việc bền bỉ từ mức 120°C đến hơn 200°C trong các ứng dụng công nghiệp nặng.

Van điện từ  có dùng được cho hệ thống lò hơi không?

Hoàn toàn được. Các dòng van chuyên dụng chế tạo từ inox với gioăng PTFE chịu nhiệt cao chính là lựa chọn hàng đầu cho hệ thống lò hơi và đường ống hơi nóng.

Van điện từ  khác biệt như thế nào so với van thường?

Van chịu nhiệt sử dụng các loại vật liệu cao cấp hơn hẳn cho thân van, lớp cách điện của cuộn coil và đặc biệt là gioăng làm kín để chống lão hóa dưới tác động của nhiệt độ cao.

Nên chọn van đồng hay van inox chịu nhiệt cho nhà máy?

Sự lựa chọn phụ thuộc vào môi trường: van inox phù hợp với các hệ thống yêu cầu độ bền cao, chống ăn mòn hóa chất; trong khi van đồng là giải pháp kinh tế hiệu quả cho hệ thống nước nóng thông thường.

Kết Luận

Van điện từ  đóng vai trò là giải pháp kỹ thuật cốt lõi giúp kiểm soát tự động dòng chảy lưu chất trong các điều kiện nhiệt độ cao ngặt nghèo của ngành công nghiệp hiện đại. Việc lựa chọn chính xác chủng loại van dựa trên các tiêu chí về nhiệt độ, áp suất, chất liệu gioăng và môi chất sẽ giúp hệ thống của bạn vận hành ổn định, an toàn và tối ưu hóa chi phí bảo trì đáng kể.
