Van Ba Ngã Là Gì? Cấu Tạo, Nguyên Lý Và Ứng Dụng Chi Tiết

Trong hệ thống đường ống công nghiệp hiện đại, việc kiểm soát và điều phối lưu chất là yếu tố then chốt quyết định hiệu suất vận hành. Three-way valve chính là giải pháp kỹ thuật tối ưu, đóng vai trò như "trạm điều hướng" linh hoạt giúp hệ thống vận hành trơn tru. Vậy Three-way valve thực chất là gì và tại sao chúng lại trở thành thiết bị không thể thiếu trong các nhà máy? Hãy cùng chúng tôi phân tích sâu trong bài viết dưới đây.

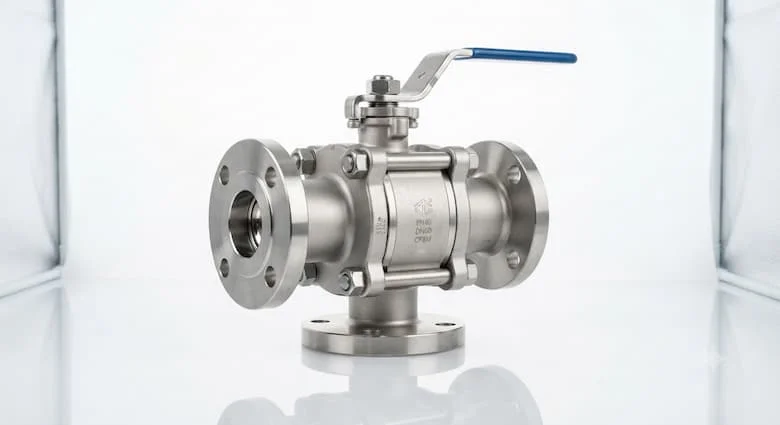

Van ba ngã là gì?

Van ba ngã (Three-way valve) là dòng van công nghiệp được thiết kế với ba cửa kết nối (cổng) trên cùng một thân van. Điểm đặc biệt của thiết bị này nằm ở khả năng kiểm soát dòng chảy lưu chất theo nhiều hướng khác nhau thông qua sự thay đổi vị trí của bi van bên trong.

Chức năng chính của Three-way valve bao gồm:

• Chia dòng: Tách một dòng lưu chất đầu vào thành hai dòng đầu ra khác nhau.

• Trộn dòng: Kết hợp hai dòng lưu chất đầu vào thành một dòng đầu ra duy nhất.

• Chuyển hướng dòng chảy: Định hướng lại dòng chảy từ cửa này sang cửa khác tùy theo yêu cầu vận hành.

Vì sao thiết bị này được sử dụng nhiều trong công nghiệp? Bởi lẽ, chúng cho phép kỹ sư lược bỏ bớt các đoạn ống dẫn phụ và giảm số lượng van lắp đặt, từ đó tiết kiệm không gian lắp đặt và giảm thiểu rủi ro rò rỉ tại các mối nối.

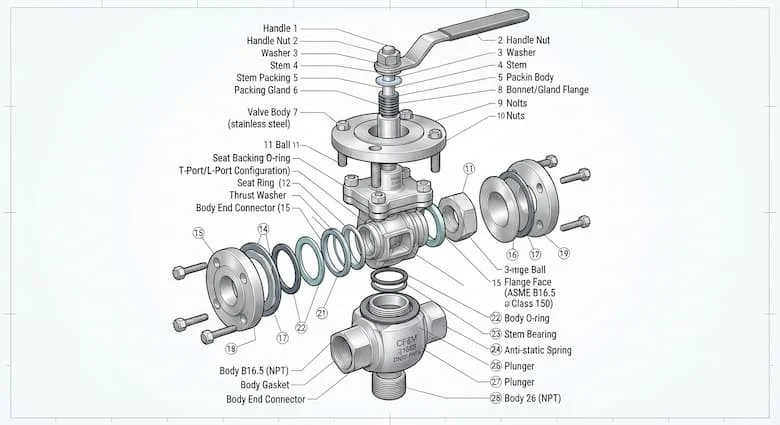

Cấu tạo của Three-way valve

Để đạt được sự linh hoạt trong điều tiết, Three-way valve được cấu tạo từ các bộ phận chính với độ chính xác cao:

• Thân van: Thường làm từ vật liệu chịu áp lực (inox, gang, đồng), đóng vai trò là "khung xương" chịu lực cho toàn bộ hệ thống.

• Bi van: Bộ phận trung tâm có các lỗ đục (dạng T hoặc L), quyết định cách thức dòng chảy di chuyển.

• Trục van: Truyền lực từ bộ điều khiển xuống bi van, giúp xoay chuyển bi van chính xác.

• Gioăng làm kín: Thường bằng PTFE hoặc Teflon, giúp van kín khít, chống rò rỉ lưu chất ra môi trường ngoài.

• Tay gạt hoặc bộ truyền động (Actuator): Phần điều khiển bên ngoài, có thể là cơ học (tay gạt, vô lăng) hoặc tự động (điều khiển bằng điện/khí nén).

• Ba cổng kết nối: Các vị trí đầu vào và đầu ra, được thiết kế theo các tiêu chuẩn kỹ thuật để phù hợp với đường ống hiện hữu.

Mỗi bộ phận đóng vai trò quan trọng, đảm bảo van vận hành ổn định trong môi trường áp suất và nhiệt độ cao.

Nguyên lý hoạt động của Three-way valve

Nguyên lý cốt lõi của Three-way valve nằm ở góc xoay của bi van trong thân van. Dòng chảy sẽ thay đổi trạng thái dựa trên vị trí của các lỗ trên bi so với cổng kết nối:

• Khi xoay 90°: Bi van thường xoay một góc 90 độ để chuyển hướng dòng chảy từ cổng này sang cổng khác.

• Khi đổi vị trí: Tùy vào thiết kế dạng T hay L, lưu chất sẽ được phân luồng hoặc hòa trộn theo ý đồ thiết kế hệ thống.

• Khi dùng actuator (điện hoặc khí nén): Hệ thống điều khiển sẽ tự động thực hiện thao tác xoay bi van. Actuator điện sử dụng mô-tơ xoay, trong khi actuator khí nén sử dụng áp lực khí để đẩy piston/bánh răng xoay trục. Nhờ đó, việc điều khiển từ xa trở nên chính xác, an toàn và hiệu quả hơn rất nhiều so với thao tác tay.

Phân loại Three-way valve

Three-way valve chữ T

Đặc trưng bởi cấu tạo bi van có dạng lỗ thông nhau hình chữ T.

• Nguyên lý: Cho phép dòng chảy đi theo nhiều hướng, hỗ trợ cả chia dòng và trộn dòng.

• Ưu điểm: Độ linh hoạt cao nhất, thích hợp cho hệ thống cần điều phối phức tạp.

• Nhược điểm: Có thể gây nhiễu loạn dòng chảy tại điểm giao thoa.

Three-way valve chữ L

Bi van có cấu tạo lỗ thông hình chữ L.

• Chuyển hướng: Chỉ cho phép chuyển hướng dòng chảy giữa 2 trong 3 cửa.

• Đặc điểm: Không trộn lẫn lưu chất. Thường dùng để chuyển hướng dòng chảy sang các nhánh khác nhau mà không làm thay đổi đặc tính dòng.

Phân loại theo vật liệu

• Inox 304/316: Chống ăn mòn tuyệt vời, dùng trong thực phẩm, hóa chất.

• Đồng: Phổ biến trong hệ thống nước, HVAC dân dụng.

• Gang/Thép: Chịu lực tốt, ứng dụng cho hệ thống đường ống lớn hoặc hơi nóng.

Theo kiểu kết nối và điều khiển

• Kết nối: Ren (cho ống nhỏ), Mặt bích (cho ống lớn), Clamp (cho ngành thực phẩm).

• Điều khiển: Tay gạt (thủ công) hoặc Điều khiển điện/khí nén (tự động hóa).

Thông số kỹ thuật quan trọng

Khi lựa chọn Three-way valve, quý khách cần lưu ý bảng thông số dưới đây để đảm bảo tương thích:

Việc xác định chính xác các chỉ số này là yêu cầu bắt buộc để tránh tình trạng nứt vỡ hoặc rò rỉ khi vận hành.

So sánh các loại Three-way valve

• Tay gạt vs Điều khiển điện: Tay gạt rẻ tiền nhưng cần người vận hành trực tiếp. Điều khiển điện hỗ trợ tự động hóa, giảm chi phí nhân công và tăng độ chính xác.

• Đồng vs Inox: Đồng phù hợp với môi trường nước thông thường, tiết kiệm chi phí. Inox dùng cho môi trường có độ ăn mòn cao, đảm bảo tuổi thọ lâu dài.

Tại sao nên sử dụng Three-way valve?

Sử dụng Three-way valve mang lại những lợi ích vượt trội:

1. Tiết kiệm không gian: Giảm thiểu số lượng van và co nối trên đường ống.

2. Giảm tổn thất áp suất: Thiết kế thông minh giúp dòng chảy lưu thông mượt mà hơn.

3. Dễ dàng tự động hóa: Tích hợp tốt với các bộ điều khiển thông minh trong công nghiệp 4.0.

4. Chi phí bảo trì thấp: Độ bền cao, ít mối nối đồng nghĩa với việc ít điểm rò rỉ cần kiểm tra.

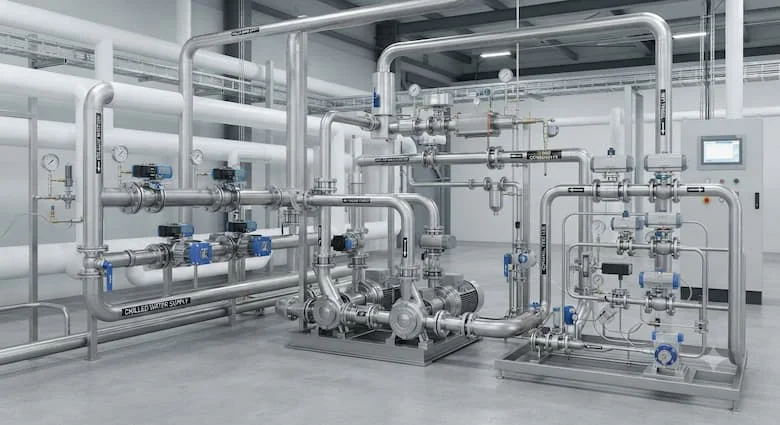

Ứng dụng của Three-way valve

• HVAC: Điều tiết nước lạnh, cân bằng nhiệt độ trong các hệ thống chiller.

• Hệ thống hơi: Điều hướng hơi nóng đến các thiết bị trao đổi nhiệt.

• Nhà máy thực phẩm: Phân phối các loại dung dịch, đảm bảo vệ sinh với vật liệu inox 316.

• Hóa chất: Phân phối dòng hóa chất một cách chính xác, ngăn chặn sự cố tràn.

• Xử lý nước: Phân luồng nước thải hoặc nước sạch trong các quy trình xử lý công nghiệp.

Khi nào nên dùng Three-way valve?

Bạn cần cân nhắc sử dụng Three-way valve khi hệ thống cần thực hiện các thao tác: phân chia lưu lượng, trộn lưu lượng nóng lạnh, hoặc chuyển đổi đường ống dẫn lưu chất mà không muốn lắp quá nhiều van cổng truyền thống. Đặc biệt, trong các hệ thống Boiler hoặc Chiller, thiết bị này đóng vai trò sống còn trong việc duy trì ổn định nhiệt độ cho toàn hệ thống.

Những sai lầm thường gặp khi lựa chọn

Nhiều doanh nghiệp thường gặp rắc rối vì:

• Chọn sai kiểu T/L: Gây sai lệch hoàn toàn sơ đồ dòng chảy.

• Sai vật liệu: Dẫn đến ăn mòn nhanh chóng khi tiếp xúc với hóa chất.

• Sai thông số áp suất/nhiệt độ: Gây nguy cơ mất an toàn cháy nổ.

• Actuator không đủ lực: Khiến van không xoay được hoàn toàn, gây hẹp đường ống.

Hướng dẫn lắp đặt và bảo trì

1. Lắp đặt: Kiểm tra kỹ chiều dòng chảy (ghi trên thân van) trước khi lắp. Đảm bảo các bu-lông được siết đều, sử dụng gioăng đệm phù hợp.

2. Bảo trì: Định kỳ 6 tháng/lần, cần kiểm tra gioăng làm kín, vệ sinh bụi bẩn bám trên trục van và thực hiện chạy thử để đảm bảo actuator vận hành trơn tru.

FAQ

1.Van ba ngã dùng để làm gì?

Thiết bị này dùng để trộn, chia hoặc chuyển hướng dòng chảy lưu chất trong đường ống.

2.Van chữ T và chữ L khác nhau thế nào?

Van chữ T cho phép trộn và chia dòng, trong khi van chữ L chỉ dùng để chuyển hướng.

3.Có thể dùng cho nước nóng không?

Có, tùy vào vật liệu thân van và gioăng làm kín chịu nhiệt.

4.Van ba ngã điều khiển điện có ưu điểm gì?

Giúp vận hành từ xa, độ chính xác cao và tích hợp vào hệ thống điều khiển trung tâm.

5.Bao lâu nên bảo dưỡng van?

Nên kiểm tra định kỳ 6 tháng một lần để đảm bảo an toàn.

Kết luận

Van ba ngã không chỉ là một thiết bị điều khiển dòng chảy thông thường, mà là yếu tố quan trọng giúp tối ưu hóa hệ thống công nghiệp của bạn. Việc hiểu rõ cấu tạo, nguyên lý và cách lựa chọn van ba ngã phù hợp sẽ giúp doanh nghiệp tiết kiệm chi phí, tăng năng suất và giảm thiểu rủi ro vận hành.
