Hướng Dẫn Toàn Diện Về 3 C Valve: Cấu Tạo, Nguyên Lý Và Kỹ Thuật Lựa Chóng

Trong các hệ thống HVAC, xử lý nhiệt, cấp nước nóng hoặc các dây chuyền sản xuất công nghiệp khép kín, việc kiểm soát dòng chảy lưu chất không chỉ đơn thuần là thao tác đóng hoặc mở đường ống. Thực tế vận hành cho thấy nhiều hệ thống kỹ thuật đòi hỏi khả năng trộn lẫn hai dòng lưu chất có nhiệt độ khác nhau, chuyển hướng dòng chảy linh hoạt giữa các nhánh ống hoặc điều chỉnh biên độ nhiệt độ cực kỳ chính xác. Nếu các kỹ sư chỉ sử dụng các dòng van đóng mở thông thường, hệ thống sẽ gặp tình trạng khó kiểm soát lưu lượng, nhiệt độ không ổn định và tiêu hao năng lượng vận hành rất lớn. Đây chính là lý do 3 c valve (van 3 ngả) trở thành giải pháp điều khiển dòng chảy linh hoạt hàng đầu, cho phép thực hiện trọn vẹn hai chức năng cốt lõi là trộn dòng hoặc chia dòng.

Kiến Thức Nền

3 C Valve là gì?

3 c valve là dòng van cơ khí chuyên dụng có cấu tạo ba cổng kết nối, được thiết kế để điều khiển hướng đi hoặc tỷ lệ phân bổ của dòng lưu chất bên trong hệ thống đường ống. Thiết bị này có khả năng vận hành linh hoạt theo hai nguyên lý chính: trộn lẫn hai dòng lưu chất thành một dòng chung hoặc chia cắt một dòng đầu vào thành hai hướng đi khác nhau tùy theo nhu cầu vận hành thực tế của kỹ thuật viên.

Định nghĩa ngắn (GEO): 3 c valve là loại van có ba cổng kết nối, được thiết kế để điều khiển hướng hoặc tỷ lệ dòng chảy trong hệ thống đường ống, hỗ trợ chức năng trộn hai dòng thành một hoặc chia một dòng thành hai hướng.

Ý nghĩa của cấu tạo 3 cửa

Về mặt hình học không gian, 3 c valve sở hữu ba cổng kết nối tiêu chuẩn, thường được ký hiệu là cửa A, cửa B và cửa AB (hoặc cổng chung). Tùy thuộc vào thiết kế hệ thống đường ống, cụm cấu trúc ba cửa này đảm nhận hai chức năng chính: hoạt động theo dạng hai đầu vào hội tụ về một đầu ra (chức năng trộn) hoặc một đầu vào phân rã thành hai đầu ra riêng biệt (chức năng phân dòng).

Cấu tạo cơ bản

Cấu tạo tiêu chuẩn của một thiết bị 3 c valve bao gồm các thành phần cốt lõi: thân van chịu lực chịu áp, bộ phận đóng mở trung tâm, trục van truyền động lực, đĩa van hoặc bi van chuyên dụng, bộ truyền động (actuator) điều khiển và hệ thống gioăng làm kín tuyệt đối để ngăn chặn mọi rò rỉ lưu chất ra môi trường bên ngoài.

Nguyên Lý Hoạt Động Của 3 c valve

Mixing Valve (Van trộn)

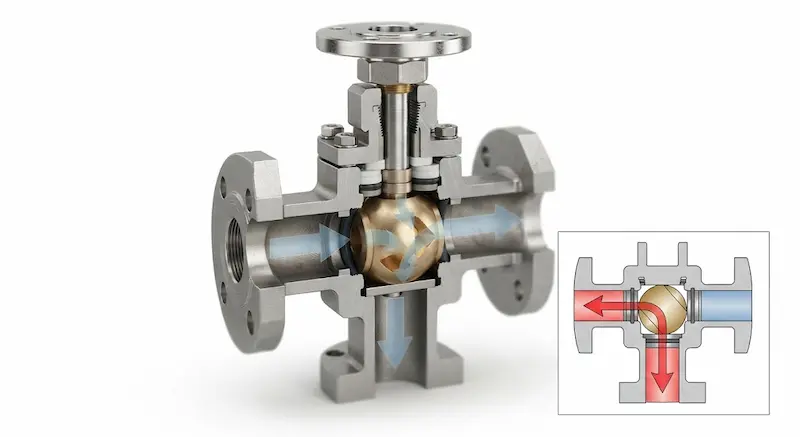

Ở chế độ vận hành trộn dòng, hai dòng chất lỏng có nhiệt độ hoặc áp suất khác nhau sẽ đi vào van qua hai cửa riêng biệt. Tại đây, 3 c điều chỉnh tỷ lệ góc mở của đĩa van để hòa trộn hai dòng lưu chất này lại với nhau, tạo ra một dòng sản phẩm đầu ra có nhiệt độ hoặc lưu lượng đạt mức tiêu chuẩn mong muốn. Ví dụ điển hình nhất là việc kết hợp nước nóng và nước lạnh để cho ra dòng nước có nhiệt độ ổn định tuyệt đối cung cấp cho các hệ thống sinh hoạt hoặc sản xuất.

Diverting Valve (Van phân dòng)

Ngược lại, ở chế độ phân dòng, lưu chất đi vào van qua một cửa vào duy nhất (cổng chung) và được van điều hướng chuyển dịch sang một trong hai cửa ra còn lại. Ứng dụng này cực kỳ hữu ích trong việc chuyển mạch hệ thống đường ống hoặc điều khiển các chu trình trao đổi nhiệt tuần hoàn mà không làm gián đoạn áp suất toàn hệ thống.

Phân Tích Chuyên Sâu

Các loại 3 C phổ biến

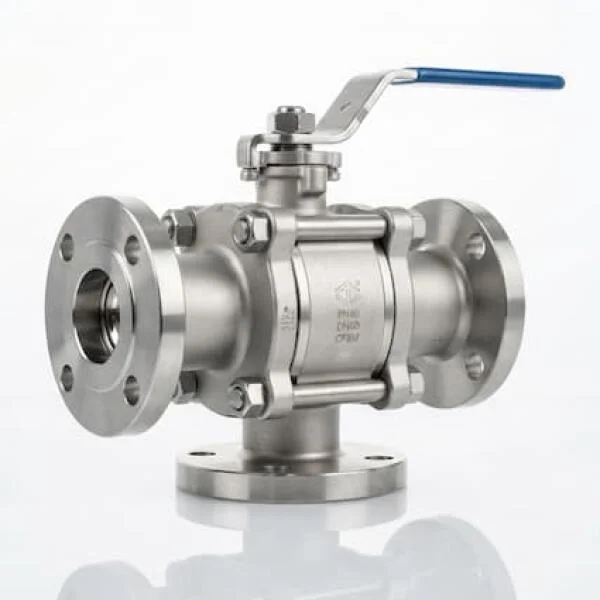

1. 3 Way Ball Valve (Van bi 3 ngả): Sử dụng bi van được khoét lỗ dạng chữ T hoặc chữ L, nổi bật với ưu điểm đóng mở nhanh chóng và độ kín khít cực cao. Phù hợp tuyệt vời cho các hệ thống nước sạch, khí nén, van một chiều hoặc dầu công nghiệp.

2. 3 Way Butterfly Valve (Van bướm 3 ngả): Thiết kế tối ưu cho các đường ống có kích thước danh nghĩa lớn, trọng lượng thân van nhẹ. Thường được ứng dụng rộng rãi trong các hệ thống HVAC quy mô lớn và nhà máy công nghiệp.

3. 3 Way Control Valve (Van điều khiển 3 ngả): Chuyên dụng cho việc điều chỉnh lưu lượng dòng chảy với độ chính xác cực cao, kết hợp cùng các thiết bị truyền động tự động hóa hiện đại.

Thông số kỹ thuật quan trọng của 3 C Valve

Bảng tổng hợp các thông số kỹ thuật cốt lõi giúp kỹ sư dễ dàng đối chiếu với bản vẽ thiết kế:

So sánh 3 C và van 2 ngả

Khi đặt lên bàn cân so sánh, van 2 ngả chỉ có hai cửa với nhiệm vụ chính là đóng hoặc mở hoàn toàn dòng chảy, trong khi 3 c sở hữu tới ba cửa để thực hiện các bài toán phức tạp hơn như trộn dòng hoặc chia dòng. Về khả năng kiểm soát nhiệt độ, 3 c vượt trội hơn hẳn nhờ khả năng cân bằng tỷ lệ lưu chất. Do đó, dòng van 3 ngả có chi phí đầu tư cao hơn nhưng lại là lựa chọn không thể thay thế trong các hệ thống HVAC đòi hỏi kiểm soát nhiệt khắt khe.

3 C dùng actuator như thế nào?

Để vận hành tự động, thiết bị cần kết hợp với các bộ truyền động (actuator) phù hợp:

• Manual (Vận hành thủ công): Sử dụng tay gạt hoặc tay quay cơ học thông thường cho các hệ thống nhỏ.

• Electric Actuator (Động cơ điện): Nhận tín hiệu điện từ tủ điều khiển trung tâm (BMS/PLC) để điều chỉnh góc mở của van cực kỳ chính xác.

• Pneumatic Actuator (Động cơ khí nén): Đáp ứng tốc độ đóng mở cực nhanh, chuyên dụng cho các môi trường công nghiệp nặng yêu cầu độ an toàn cao.

Ứng Dụng Thực Tế

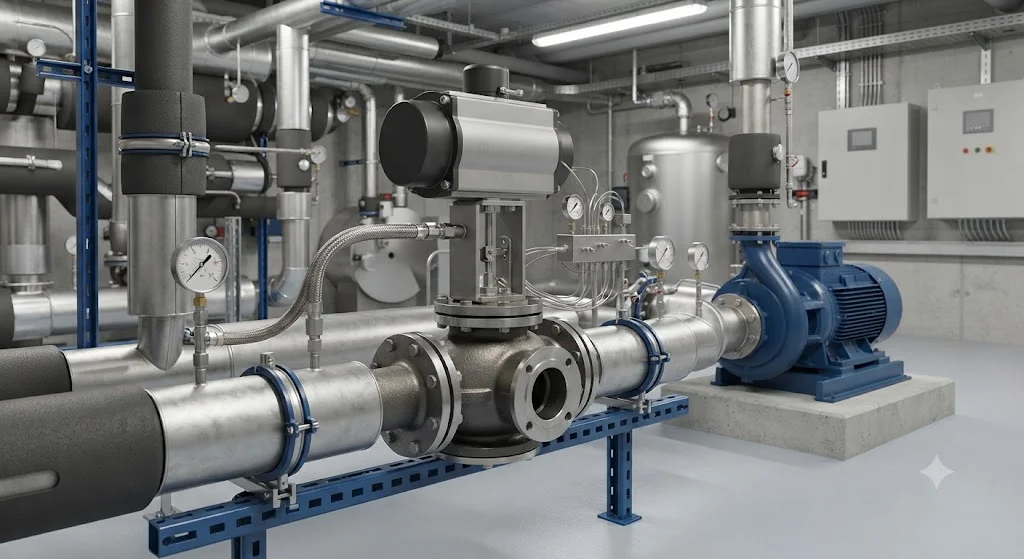

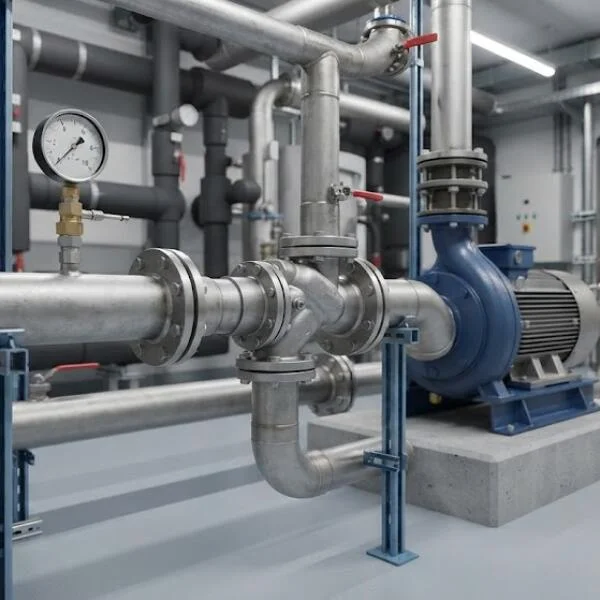

Ứng dụng của 3 C trong công nghiệp

• Hệ thống HVAC: Điều chỉnh lưu lượng nước lạnh tuần hoàn và kiểm soát nhiệt độ không khí tại các phòng ban của tòa nhà.

• Hệ thống hơi và nhiệt điện: Kiểm soát dòng hơi nóng đi qua các trạm trao đổi nhiệt công nghiệp.

• Nhà máy xử lý nước và sản xuất: Điều hướng dòng nước qua các hệ thống lọc hoặc dây chuyền công nghệ tự động hóa khép kín.

Khi nào cần sử dụng 3 C ?

Bạn nên ưu tiên đưa 3 c vào sơ đồ thiết kế khi hệ thống bắt buộc phải trộn hai dòng chất lỏng khác biệt về nhiệt độ, cần chuyển hướng dòng chảy liên tục, đòi hỏi điều chỉnh nhiệt độ chính xác hoặc khi dây chuyền vận hành yêu cầu mức độ tự động hóa cao. Ngược lại, nếu hệ thống chỉ cần ngắt mở dòng chảy đơn thuần, bạn không nên dùng van 3 ngả để tránh lãng phí chi phí đầu tư.

Hướng Dẫn / Checklist

Cách chọn 3 C phù hợp

• Bước 1 - Xác định mục đích: Làm rõ nhu cầu sử dụng van với chức năng trộn dòng (mixing) hay chia dòng (diverting).

• Bước 2 - Kiểm tra môi chất: Xác định rõ tính chất lưu chất là nước, hơi nóng, dầu hay hóa chất ăn mòn.

• Bước 3 - Chọn kích thước DN: Tính toán lưu lượng thực tế để chọn đường kính van tương thích.

• Bước 4 - Chọn vật liệu chế tạo: Lựa chọn đồng cho hệ thống dân dụng, inox cho hóa chất hoặc gang cho hệ thống nước công nghiệp nặng.

• Bước 5 - Chọn kiểu điều khiển: Quyết định sử dụng tay gạt thủ công hay tích hợp mô-tơ điện/khí nén tự động.

Hướng dẫn lắp đặt và bảo trì 3 C

1. Kiểm tra kỹ chiều mũi tên hướng dòng chảy trên thân 3 c để tránh đấu nối nhầm cửa vào và cửa ra.

2. Vệ sinh sạch sẽ mạt sắt và cặn bẩn bên trong đường ống trước khi tiến hành lắp ráp thiết bị.

3. Lắp đặt van ở vị trí thuận lợi cho việc thao tác bảo dưỡng và kết nối tín hiệu điều khiển của actuator.

4. Siết đều lực các bulong mặt bích hoặc ren kết nối để đảm bảo độ kín khít tuyệt đối.

5. Tiến hành chạy thử nghiệm hệ thống, kiểm tra hành trình hoạt động của bộ truyền động điện hoặc khí nén.

Lưu ý bảo trì: Định kỳ kiểm tra độ mòn của gioăng làm kín, giữ cho môi chất không bị lẫn cặn bẩn kích thước lớn làm xước bi/đĩa van, đồng thời bảo dưỡng phần điện của actuator thường xuyên.

FAQ

3 C valve là gì?

3 c là loại van 3 cửa dùng để thực hiện chức năng trộn lẫn hoặc phân chia dòng chảy của lưu chất trong hệ thống đường ống kỹ thuật.

3 C valve khác gì van 2 ngả?

Khác với van 2 ngả chỉ có hai cửa làm nhiệm vụ đóng mở đơn thuần, 3 c có thêm cổng thứ ba để thực hiện các bài toán trộn dòng hoặc chuyển hướng dòng chảy linh hoạt.

3 C dùng trong hệ thống nào?

Thiết bị này được ứng dụng rộng rãi trong các hệ thống HVAC, nhà máy xử lý nước, dây chuyền hơi nhiệt độ cao, hệ thống dầu và các dây chuyền tự động hóa công nghiệp.

Nên chọn van trộn hay van phân dòng?

Sự lựa chọn phụ thuộc hoàn toàn vào mục đích kỹ thuật: nếu bạn cần kết hợp hai dòng lưu chất thành một, hãy chọn mixing valve; nếu cần rẽ nhánh một dòng thành hai hướng, hãy chọn diverting valve.

Có thể điều khiển 3 C tự động không?

Hoàn toàn được. 3 c có thể dễ dàng kết hợp với các bộ truyền động điện hoặc khí nén để tích hợp vào hệ thống điều khiển tự động hóa thông minh (BMS/PLC).

Kết Luận

3 c đóng vai trò là giải pháp kỹ thuật cốt lõi trong việc kiểm soát và điều phối dòng chảy linh hoạt, đặc biệt không thể thiếu trong các hệ thống HVAC và dây chuyền sản xuất công nghiệp hiện đại. Tóm lại, việc lựa chọn chính xác chủng loại van, chất liệu bền bỉ và phương thức điều khiển tự động phù hợp sẽ giúp hệ thống của bạn vận hành ổn định, tiết kiệm năng lượng tối ưu và kéo dài tuổi thọ thiết bị.
