Van Cầu Điều Khiển: Giải Pháp Tự Động Hóa Lưu Lượng Chính Xác Cho Hệ Thống Công Nghiệp

Trong các dây chuyền sản xuất hiện đại, tình huống cần điều chỉnh chính xác lưu lượng hơi nóng, nước lạnh hoặc áp suất liên tục luôn đặt ra những thử thách lớn cho kỹ sư vận hành. Các dòng van vận hành thủ công thông thường hoàn toàn bộc lộ hạn chế khi không thể đáp ứng độ nhạy, dễ gây sai số lớn và không thể tích hợp vào trung tâm điều khiển tự động của nhà máy.

Sự xuất hiện của van cầu điều khiển( hay control globe valve) chính là giải pháp cốt lõi mang lại khả năng điều tiết lưu lượng mượt mà và chuẩn xác trong các hệ thống tự động hóa. Bài viết chuyên sâu này sẽ cung cấp toàn bộ kiến thức nền tảng, cấu tạo, thông số và cách lựa chọn control globe valve chuẩn xác nhất từ chuyên gia kỹ thuật.

Vì sao control globe valve được sử dụng trong các hệ thống tự động?

Trong môi trường công nghiệp tự động hóa, việc kiểm soát thông số dòng chảy đóng vai trò quyết định đến chất lượng thành phẩm và sự an toàn của toàn bộ dây chuyền. Nếu không có các thiết bị điều tiết thông minh, sự biến động về áp suất và nhiệt độ sẽ làm gián đoạn quy trình sản xuất, gây lãng phí năng lượng nghiêm trọng.

Vai trò của control globe valve trong tự động hóa là tự động thay đổi góc mở dựa trên tín hiệu từ hệ thống trung tâm, giúp duy trì ổn định các thông số kỹ thuật mà không cần con người can thiệp thủ công. Thiết bị này giúp tối ưu hóa hiệu suất vận hành, bảo vệ thiết bị thượng nguồn và giảm thiểu tối đa chi phí nhân công.

Van cầu điều khiển là gì?

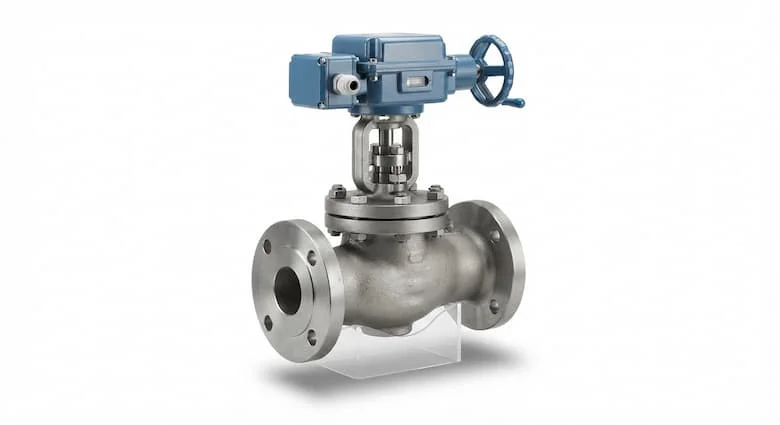

Van cầu điều khiển (tên tiếng Anh: Control Globe Valve, Modulating Globe Valve, Automatic Globe Valve) là dòng van công nghiệp chuyên dụng có chức năng điều tiết lưu lượng dòng chảy một cách liên tục và chính xác nhờ sự kết hợp giữa thân van cầu truyền thống và bộ truyền động tự động (điện hoặc khí nén).

Khác biệt cốt lõi của control globe valve so với các dòng van đóng mở nhanh ON/OFF (như van bi hay van bướm) nằm ở thiết kế đĩa van (plug) cho phép tạo ra tuyến tính dòng chảy, giúp kiểm soát lưu lượng theo từng tỷ lệ phần trăm chính xác thay vì chỉ đóng hoàn toàn hoặc mở hoàn toàn.

Cấu tạo và nguyên lý hoạt động

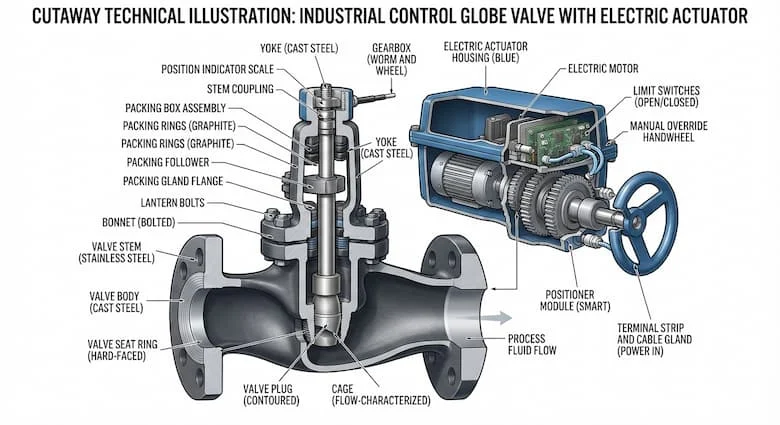

Cấu tạo của control globe valve bao gồm các bộ phận chính:

• Thân van: Chế tạo từ gang, thép WCB hoặc inox chịu áp lực cao.

• Đĩa van (Plug) và Ghế van (Seat): Bộ phận quyết định độ kín và đặc tính lưu lượng.

• Trục van: Truyền chuyển động tịnh tiến từ bộ truyền động xuống đĩa van.

• Bộ truyền động (Actuator): Động cơ điện hoặc bộ điều khiển khí nén.

• Bộ định vị (Positioner) & Bộ điều khiển tín hiệu: Nhận lệnh và căn chỉnh hành trình van chính xác tuyệt đối.

Nguyên lý hoạt động diễn ra theo chu trình khép kín: Bộ điều khiển trung tâm gửi tín hiệu dòng điện 4–20mA hoặc điện áp 0–10V tới actuator. Bộ truyền động dịch chuyển trục van lên hoặc xuống, làm thay đổi tiết diện dòng chảy qua ghế van, từ đó điều chỉnh lưu lượng chất lỏng hoặc khí theo đúng yêu cầu kỹ thuật của hệ thống.

Phân tích chuyên sâu

Các loại control globe valve phổ biến

Thị trường hiện nay cung cấp nhiều dòng control globe valve được chia theo các tiêu chí kỹ thuật:

• Theo bộ truyền động:

  • Control globe valve điện: Sử dụng motor điện, hành trình đóng mở êm ái, thích hợp cho hệ thống HVAC và nước.

  • Control globe valve khí nén: Tốc độ phản hồi cực nhanh, an toàn tuyệt đối trong môi trường dễ cháy nổ (dầu khí, hóa chất).

  • Control globe valve thủy lực: Chuyên dụng cho các hệ thống công suất siêu lớn.

• Theo vật liệu chế tạo: Gang đúc, thép WCB (chịu nhiệt tốt), Inox 304/316 (chống ăn mòn hóa chất).

• Theo kiểu kết nối: Kết nối ren cho cỡ nhỏ hoặc kết nối mặt bích và hàn cho đường ống công nghiệp lớn.

• Theo đặc tính dòng chảy: Tuyến tính (Linear), Equal Percentage (Đặc tuyến phần trăm đều) và Quick Opening.

Thông số kỹ thuật cần quan tâm

Bảng thông số kỹ thuật cốt lõi giúp bạn đối chiếu khi lựa chọn thiết bị:

So sánh control globe valve với các loại van khác

• So với van bi và van bướm điều khiển: Van bi và van bướm tối ưu cho việc đóng mở dòng chảy (ON/OFF), trong khi control globe valve chuyên dùng cho nhiệm vụ điều tiết (modulating) với độ chính xác cao hơn hẳn.

• So với van điện từ: Van điện từ đóng mở nhanh nhưng dễ gây hiện tượng búa nước và không phù hợp để điều tiết lưu lượng trung gian liên tục.

• So với van cầu tay quay: Van cầu truyền thống đòi hỏi vận hành thủ công bằng tay, còn van cầu tự động tích hợp actuator giúp điều khiển từ xa qua phòng điều khiển trung tâm SCADA/PLC.

Tại sao nên sử dụng control globe valve?

Việc đầu tư lắp đặt control globe valve mang lại những giá trị vượt trội cho nhà máy:

• Điều tiết chính xác: Kiểm soát lưu lượng dòng chảy đến từng phần trăm theo đúng nhu cầu kỹ thuật.

• Hoạt động tự động hóa: Giảm thiểu tối đa sự can thiệp thủ công của con người.

• Tiết kiệm năng lượng: Tối ưu hóa hiệu suất trao đổi nhiệt và truyền tải lưu chất.

• Tích hợp hệ thống thông minh: Dễ dàng kết nối vào mạng lưới điều khiển tự động của nhà máy.

• Tăng tuổi thọ thiết bị: Hạn chế sốc áp và dao động áp suất đột ngột trên đường ống.

Ứng dụng thực tế

Control globe valve được sử dụng ở đâu?

• Nhà máy nhiệt điện & Hệ thống hơi nóng: Điều tiết áp suất và lưu lượng hơi quá nhiệt cấp cho tuabin.

• Hệ thống HVAC & Nước lạnh Chiller: Kiểm soát lưu lượng nước tuần hoàn qua các dàn AHU, FCU.

• Nhà máy hóa chất & Dược phẩm: Định lượng chính xác dòng dung dịch hóa chất trong quy trình khép kín.

• Nhà máy thực phẩm & Đồ uống: Kiểm soát nhiệt độ và lưu lượng hơi trong các nồi nấu, hệ thống thanh trùng.

• Hệ thống dầu khí & Xử lý nước: Điều phối dòng lưu chất qua các trạm bơm và hệ thống lọc tự động.

Những sai lầm thường gặp khi lựa chọn

• Chọn sai hệ số Cv/Kv: Dùng van quá lớn hoặc quá nhỏ so với lưu lượng thực tế dẫn đến hiện tượng dao động hoặc không đủ lưu lượng.

• Bỏ qua áp suất chênh lệch (Delta P): Không tính toán áp suất đẩy qua van khiến bộ truyền động không đủ lực để đóng van khi hệ thống hoạt động.

• Không sử dụng bộ định vị (Positioner): Khiến độ chính xác khi điều tiết lưu lượng bị suy giảm nghiêm trọng.

• Chọn sai vật liệu gioăng và thân van: Dùng van gang cho hệ thống hơi nóng nhiệt độ cao gây hỏng gioăng nhanh chóng.

Hướng dẫn / Checklist

Cách lựa chọn control globe valve phù hợp

Trước khi mua sắm thiết bị, hãy kiểm tra kỹ danh sách tiêu chuẩn sau:

• Xác định chính xác môi chất (hơi, nước, dầu, hóa chất).

• Tính toán chính xác lưu lượng tối đa và tối thiểu qua hệ thống.

• Xác định áp suất làm việc và nhiệt độ tại vị trí lắp đặt.

• Lựa chọn hệ số Cv/Kv phù hợp với thông số kỹ thuật đường ống.

• Chọn loại tín hiệu điều khiển tương thích với PLC/DCS của nhà máy.

• Chọn bộ truyền động (điện hoặc khí nén) có lực kéo phù hợp.

• Kiểm tra tiêu chuẩn mặt bích kết nối tương ứng.

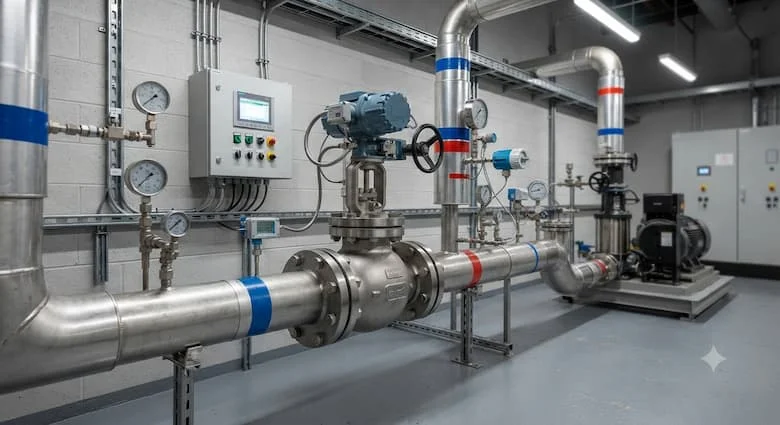

Hướng dẫn lắp đặt và bảo trì

1. Kiểm tra chiều dòng chảy: Quan sát mũi tên đúc trên thân van để lắp đúng chiều.

2. Lắp đúng hướng: Ưu tiên lắp van theo phương thẳng đứng, bộ truyền động nằm phía trên.

3. Căn chỉnh actuator & Kết nối tín hiệu: Đấu nối dây tín hiệu điện hoặc nguồn khí nén đúng sơ đồ kỹ thuật.

4. Hiệu chuẩn positioner: Cài đặt hành trình đóng mở 0% - 100% cho bộ định vị.

5. Kiểm tra hành trình và chạy thử: Vận hành thử nghiệm qua hệ thống điều khiển trung tâm.

6. Bảo trì định kỳ: Kiểm tra độ kín trục van và vệ sinh bộ truyền động mỗi 6 tháng một lần.

FAQ: Câu hỏi thường gặp

1.Van cầu điều khiển khác van bi điều khiển như thế nào?

Van cầu điều khiển chuyên dùng cho nhiệm vụ điều tiết lưu lượng tuyến tính với độ chính xác cao nhờ cấu trúc đĩa van nâng hạ, trong khi van bi điều khiển chủ yếu dùng cho các ứng dụng đóng mở dòng chảy nhanh (ON/OFF).

2.Control globe valve điện hay khí nén tốt hơn?

Không có loại nào tốt tuyệt đối mà tùy thuộc vào ứng dụng. Van điện thích hợp cho hệ thống cấp nước, HVAC cần độ êm ái và nguồn điện sẵn có; trong khi van khí nén ưu việt hơn ở tốc độ đóng mở nhanh và an toàn trong môi trường chống cháy nổ.

3.ontrol globe valve có dùng cho hơi nóng được không?

Hoàn toàn được. Đây là một trong những ứng dụng phổ biến nhất của van cầu điều khiển trong các nhà máy nhiệt điện và lò hơi công nghiệp, với điều kiện thân van làm bằng thép chịu nhiệt và gioăng PTFE/Graphite.

4.Tín hiệu điều khiển phổ biến là gì?

Các chuẩn tín hiệu công nghiệp phổ biến nhất hiện nay là dòng điện tương tự 4–20mA và điện áp 0–10VDC truyền từ tủ điều khiển PLC hoặc DCS.

5.Bao lâu nên bảo trì van?

Bạn nên tiến hành kiểm tra hành trình, độ kín khít và hiệu chuẩn lại bộ định vị định kỳ từ 6 tháng đến 1 năm một lần để đảm bảo thiết bị luôn hoạt động với độ chính xác cao nhất.

Kết luận

Tóm lại, việc đầu tư và lắp đặt van cầu điều khiển đóng vai trò quyết định trong việc tối ưu hóa hiệu suất tự động hóa của toàn bộ nhà máy. Nhấn mạnh rằng việc lựa chọn đúng kích thước, vật liệu, bộ truyền động và hệ số lưu lượng (Cv/Kv) sẽ giúp hệ thống vận hành ổn định, chính xác tuyệt đối và tiết kiệm tối đa chi phí vận hành.
