DN25 Là Gì? Cẩm Nang Quy Đổi, Kích Thước Và Ứng Dụng Chi Tiết Trong Hệ Thống Đường Ống

Trong quá trình thi công và thiết kế hệ thống cơ điện, tình huống chọn sai kích thước đường ống hoặc van thường xuyên xảy ra, dẫn đến việc không thể lắp ghép hoặc gây rò rỉ nghiêm trọng tại các điểm nối. Một trong những nhầm lẫn phổ biến nhất của thợ kỹ thuật mới vào nghề là đánh đồng giữa dn 25, kích thước danh nghĩa, đường kính thực tế phi 34 và hệ inch.

Việc hiểu đúng ký hiệu dn 25 đóng vai trò quyết định giúp bạn chọn chính xác thiết bị, đảm bảo độ kín khít và tối ưu hóa chi phí đầu tư cho toàn bộ công trình. Bài viết chuyên sâu này sẽ cung cấp toàn bộ kiến thức nền tảng, bảng quy đổi thông số và cách lựa chọn dn 25 chuẩn xác nhất từ chuyên gia kỹ thuật.

DN 25 có ý nghĩa gì trong hệ thống đường ống?

Khi thiết kế mạng lưới đường ống cấp nước, khí nén hay phòng cháy chữa cháy, việc nắm bắt ý nghĩa của các thông số kỹ thuật là chìa khóa để vận hành trơn tru. Rất nhiều người thường nhầm lẫn rằng dn 25 có đường kính ngoài bằng đúng 25mm, dẫn đến việc đặt mua nhầm phụ kiện, ống dẫn và các dòng van công nghiệp không đồng bộ.

Vai trò của việc hiểu đúng ký hiệu dn 25 giúp kỹ sư và nhà thầu loại bỏ hoàn toàn các sai sót tai hại trong khâu mua sắm vật tư. Thiết bị phù hợp sẽ giúp dòng chảy lưu chất ổn định, không bị thắt cổ chai áp suất và kéo dài tuổi thọ cho toàn bộ hệ thống cơ điện.

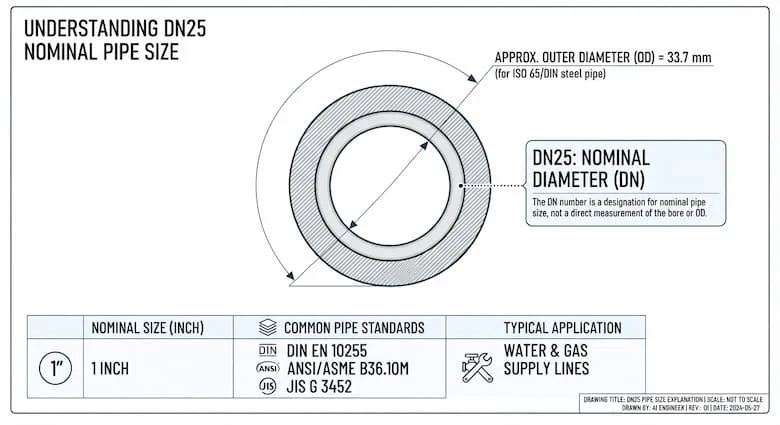

Kiến thức nền: DN25 là gì?

DN viết tắt của Diameter Nominal (Đường kính danh nghĩa), là kích thước tiêu chuẩn quốc tế dùng chung cho các thành phần trong hệ thống đường ống công nghiệp.

DN25 là đường kính danh nghĩa của đường ống và thiết bị, quy đổi tương đương khoảng 25 mm theo hệ mét và tương đương 1 inch theo tiêu chuẩn kết nối quốc tế. Trong thực tế thi công, dn 25 thường được sử dụng tương thích hoàn hảo với ống thép Phi 34, tuy nhiên đường kính ngoài chính xác của ống còn phụ thuộc vào độ dày thành ống và tiêu chuẩn sản xuất cụ thể.

Cấu tạo và nguyên lý của hệ thống sử dụng DN 25

Cần lưu ý rằng dn 25 không phải là tên của một sản phẩm đơn lẻ, mà là một quy chuẩn kích thước áp dụng chung cho hàng loạt thiết bị:

• Van công nghiệp: Van bi, van bướm, van cổng, van cầu, van một chiều.

• Đường ống và phụ kiện: Ống thép, ống inox, ống nhựa, co, tê, cút nối ren và hàn.

• Thiết bị đo lường và kết nối: Đồng hồ nước, mặt bích kỹ thuật.

Vai trò cốt lõi của thông số dn 25 là đảm bảo khả năng kết nối đồng bộ giữa các thiết bị khác nhà sản xuất, tạo nên một hệ thống kín khít tuyệt đối dưới áp lực cao.

Phân tích chuyên sâu

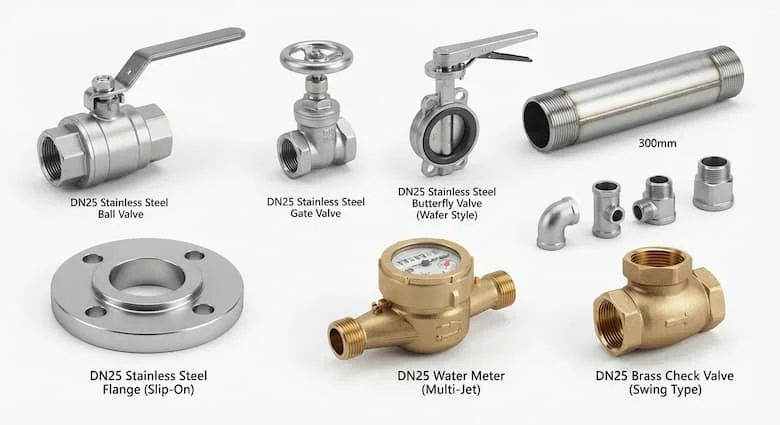

Các thiết bị phổ biến sử dụng kích thước DN25

Trong hệ thống đường ống quy mô vừa và nhỏ, các thiết bị mang thông số dn 25 xuất hiện ở mọi góc độ kỹ thuật:

• Van bi DN 25 & Van cổng DN 25: Dùng để đóng ngắt dòng chảy nhanh chóng, chịu áp lực tốt.

• Van cầu DN 25: Chuyên dụng để điều tiết lưu lượng dòng chảy với độ chính xác cao.

• Van một chiều DN 25: Ngăn chặn hiện tượng dòng lưu chất hồi ngược gây tụt áp hệ thống.

• Đồng hồ nước DN 25: Lắp đặt cho các đường ống cấp nước tổng của hộ gia đình lớn hoặc căn hộ thương mại.

• Mặt bích và phụ kiện ren DN 25: Kết nối các đoạn ống thẳng hoặc chuyển hướng dòng chảy một cách linh hoạt.

Thông số kỹ thuật của DN25

Bảng thông số kỹ thuật cốt lõi giúp bạn đối chiếu khi lựa chọn vật tư dn 25:

So sánh DN 25 với các kích thước khác

Để thấy rõ sự khác biệt về năng lực vận chuyển lưu chất, hãy đặt dn 25 lên bàn cân so sánh với các kích thước lân cận:

• So với DN20 và DN 25 có lưu lượng lớn hơn khoảng 40%, thích hợp cho các nhánh cấp nước chính yếu hơn.

• So với DN32: Các kích thước lớn hơn chuyên dùng cho hệ thống phân phối tổng, trong khi dn 25 tối ưu cho các nhánh cấp trung chuyển.

• Khả năng kết nối: dn 25 có độ tương thích cao với các chuẩn ren thông dụng, dễ dàng lắp đặt bằng tay hoặc thiết bị chuyên dụng mà không cần máy hàn công suất lớn.

Tại sao cần chọn đúng kích thước DN 25?

Việc sử dụng thiết bị chuẩn dnm25 mang lại những lợi ích kỹ thuật thiết thực:

• Đảm bảo lưu lượng thiết kế: Giúp lưu chất di chuyển thông suốt, không bị bóp nghẽn.

• Giảm tổn thất áp suất: Hạn chế ma sát dọc đường ống do chọn sai kích thước thu hẹp.

• Tăng độ kín khi lắp đặt: Các bước ren ăn khớp hoàn hảo, tránh hiện tượng rò rỉ nước hoặc khí nén.

• Dễ thay thế và bảo trì: Tiêu chuẩn hóa giúp việc tìm kiếm linh kiện thay thế trở nên nhanh chóng.

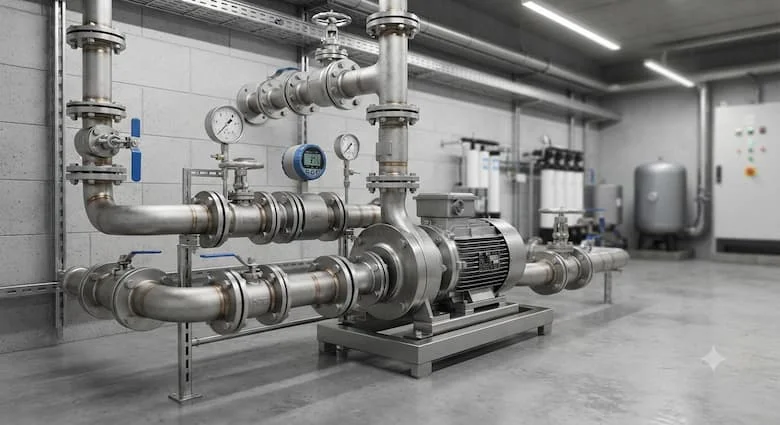

Ứng dụng thực tế

DN 25 được sử dụng trong những hệ thống nào?

Nhờ kích thước linh hoạt, dn 25 hiện diện trong hầu hết các lĩnh vực:

• Hệ thống cấp nước dân dụng và tòa nhà: Đường ống nhánh cấp nước cho các tầng hoặc khu vực căn hộ.

• Hệ thống HVAC: Đường ống nước lạnh tuần hoàn cho các dàn coil lạnh công suất vừa.

• Hệ thống PCCC: Các nhánh phun cứu hỏa phụ trợ hoặc đường ống xả tràn.

• Nhà máy sản xuất & Khí nén: Mạng lưới phân phối khí nén áp lực cao từ máy nén đến các trạm máy công cụ.

• Hệ thống hóa chất và xử lý nước: Dẫn truyền dung dịch xử lý nước thải, hóa chất loãng qua các cụm van định lượng.

Những sai lầm thường gặp khi chọn thiết bị DN 25

Trong quá trình thi công, kỹ thuật viên thường mắc phải một số sai lầm:

• Nhầm dn 25 với Phi 25: Nghĩ rằng đường kính ngoài là 25mm dẫn đến việc mua nhầm ống quá nhỏ không lắp được vào phụ kiện chuẩn.

• Nhầm lẫn bước ren hệ inch: Không phân biệt rõ ren ống côn (NPT) và ren thẳng (BSPP) gây chờn ren khi vặn.

• Không kiểm tra áp suất PN: Lắp van gang PN10 vào hệ thống bơm tăng áp có áp lực đỉnh lên tới 16 bar gây nứt vỡ.

• Bỏ qua độ dày thành ống: Chọn sai cấp độ SCH dẫn đến thành ống quá mỏng so với áp lực thực tế của hệ thống hơi nóng.

Hướng dẫn / Checklist

Cách lựa chọn thiết bị DN 25 phù hợp

Trước khi tiến hành mua sắm vật tư, hãy kiểm tra kỹ checklist kỹ thuật sau:

• Xác định chính xác môi chất (nước, khí, dầu, hóa chất, hơi nóng).

• Kiểm tra giới hạn áp suất làm việc tối đa của hệ thống.

• Chọn đúng vật liệu chế tạo tương thích với môi trường vận hành.

• Kiểm tra kỹ tiêu chuẩn kết nối (ren trong, ren ngoài, mặt bích).

• Đối chiếu đồng bộ các thông số trên bản vẽ thiết kế kỹ thuật.

• Lựa chọn thương hiệu sản xuất thiết bị uy tín trên thị trường.

Hướng dẫn lắp đặt và lưu ý

1. Kiểm tra đúng kích thước DN 25: Đảm bảo phụ kiện và ống dẫn hoàn toàn đồng bộ tiêu chuẩn.

2. Làm sạch đầu nối: Vệ sinh sạch mạt kim loại, bụi bẩn bám trên ren ống.

3. Kiểm tra gioăng làm kín: Đảm bảo gioăng cao su hoặc PTFE không bị rách, xước trước khi lắp.

4. Siết bulong và ren đúng lực: Dùng cờ lê siết lực đều tay, tránh siết quá mạnh làm vỡ chân ren.

5. Kiểm tra rò rỉ và chạy thử: Cấp áp lực từ từ và kiểm tra kỹ bằng nước xà phòng tại các mối nối.

6. Bảo trì định kỳ: Kiểm tra bu-lông và độ kín của van dn 25 mỗi 6 tháng một lần.

FAQ: Câu hỏi thường gặp

1.DN25 bằng bao nhiêu mm?

Theo quy chuẩn kỹ thuật quốc tế, dn 25 biểu thị đường kính danh nghĩa tương đương 25 mm, nhưng đường kính ngoài thực tế của ống đi kèm thường rơi vào khoảng 33.4 mm đến 34 mm (tương ứng ống Phi 34).

2.DN 25 có phải là Phi 25 không?

Không hoàn toàn. dn 25 là ký hiệu đường kính danh nghĩa (tương đương ống Phi 34), hoàn toàn khác biệt với ống có đường kính ngoài thực tế bằng 25mm (thường là quy cách nhỏ hơn như DN20).

3.DN 25 tương đương bao nhiêu inch?

Trong hệ thống đo lường quốc tế, kích thước dn 25 tương đương chính xác với 1 inch.

4.Van DN 25 dùng cho loại ống nào?

Van dn 25 có thể sử dụng linh hoạt cho nhiều loại ống khác nhau như ống thép mạ kẽm, ống inox, ống đồng hoặc ống nhựa PVC/uPVC có cùng tiêu chuẩn kết nối danh nghĩa tương đương.

5.Có thể thay DN25 bằng DN32 được không?

Không nên tự ý thay đổi kích thước nếu không có tính toán thủy lực lại từ kỹ sư thiết kế, bởi việc tăng kích thước lên DN32 có thể làm thay đổi lưu lượng, tốc độ dòng chảy và áp suất đột ngột tại các điểm chuyển tiếp trong hệ thống.

Kết luận

Tóm lại, việc hiểu rõ ý nghĩa của dn25 giúp bạn lựa chọn chính xác các chủng loại van, đường ống và phụ kiện kết nối, từ đó giảm thiểu tối đa các sai sót tốn kém trong thi công và vận hành. Việc đồng bộ hóa thông số kỹ thuật chính là nền tảng vững chắc cho sự an toàn và bền bỉ của toàn bộ hệ thống cơ điện.
