Kran 1 4: Cẩm Nang Lựa Chọn, Cấu Tạo Và Ứng Dụng Chi Tiết Từ Chuyên Gia

Bạn đang đứng trước một tình huống cấp bách: máy nén khí nhà xưởng bị rò rỉ khí liên tục, đường ống nước nhỏ cần lắp van khóa ngay lập tức, đồng hồ áp suất cần một thiết bị cách ly để bảo trì, hay thiết bị khí nén tự động hóa cần thay van gấp? Chỉ cần chọn sai kích thước ren hoặc sai vật liệu, hệ thống của bạn có thể đối mặt với tình trạng rò rỉ áp suất nghiêm trọng, sụt giảm hiệu suất vận hành, thậm chí hỏng hóc toàn bộ dây chuyền đắt tiền.

Giữa hàng trăm loại van công nghiệp trên thị trường, kran 1/4 (van bi mini kích thước 1/4 inch) chính xác là thiết bị nhỏ nhưng đóng vai trò quyết định sự ổn định của cả hệ thống. Bài viết chuyên sâu này sẽ cung cấp cho bạn toàn bộ kiến thức nền tảng, thông số kỹ thuật, cách phân loại và hướng dẫn lựa chọn kran 1/4 chuẩn xác nhất để tối ưu hiệu suất và chi phí.

Kiến thức nền: Kran 1 4 là gì?

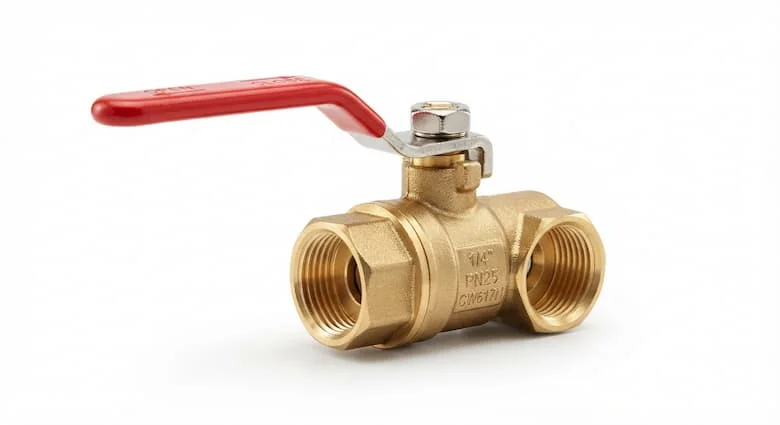

Trong kỹ thuật cơ khí và hệ thống đường ống, từ "kran" (hoặc kranh) xuất phát từ tiếng nước ngoài, đồng nghĩa với "valve" (van công nghiệp). Khi nhắc đến kran 1 4, chúng ta đang nói đến dòng van bi cỡ nhỏ có kích thước kết nối danh nghĩa là 1/4 inch.

Để hiểu rõ hơn về kích thước này, đường kính danh nghĩa được tính bằng đơn vị inch theo tiêu chuẩn quốc tế. Khi quy đổi sang hệ mét (mm), kích thước ren 1/4" tương ứng với đường kính ngoài khoảng 13.1 mm. Dưới đây là bảng quy đổi chuẩn các kích thước ren phổ biến để bạn dễ dàng đối chiếu trong quá trình thi công:

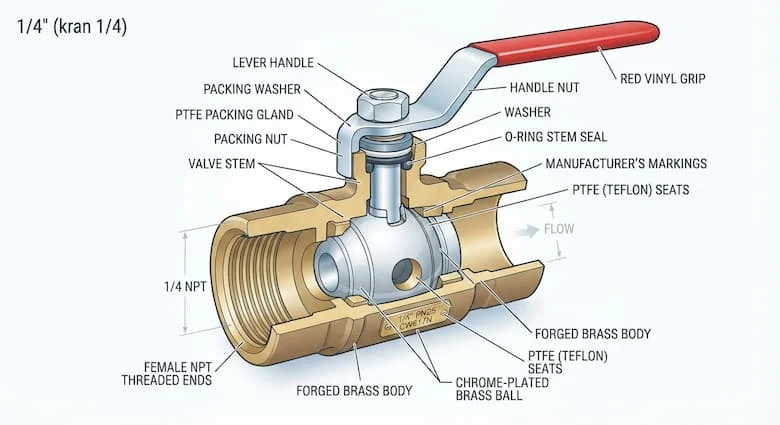

Cấu tạo và nguyên lý hoạt động của kran 1/4

Dù có kích thước siêu nhỏ, kran 1?4 sở hữu cấu tạo vô cùng cơ bản nhưng cực kỳ bền bỉ và chính xác, bao gồm các bộ phận chính:

• Thân van: Thường được đúc khối nguyên bản bằng đồng thau, inox hoặc thép để chịu áp lực cao.

• Bi van (Ball): Viên bi tròn đục lỗ xuyên tâm nằm ở trung tâm, làm nhiệm vụ chặn hoặc mở dòng chảy.

• Trục van (Stem): Kết nối tay gạt bên ngoài với bi van bên trong.

• Tay gạt (Handle): Cần gạt dạng bướm hoặc tay dài để người vận hành thao tác bằng tay.

• Gioăng làm kín (PTFE): Vòng đệm Teflon chịu nhiệt và chống mài mòn cực tốt, ngăn chặn rò rỉ lưu chất.

• Ren kết nối: Các đầu ren trong hoặc ren ngoài được tiện chuẩn xác để lắp vào đường ống.

Nguyên lý hoạt động của van vô cùng đơn giản dựa trên cơ chế góc quay 90 độ. Khi tay gạt song song với đường ống, lỗ xuyên tâm của bi van trùng khớp với hướng dòng chảy, giúp lưu chất đi qua hoàn toàn (mở). Khi bạn xoay tay gạt vuông góc 90 độ với đường ống, viên bi xoay ngang, chặn hoàn toàn dòng chảy (đóng). Thao tác này diễn ra nhanh chóng, nhẹ nhàng và cực kỳ kín khít.

Phân tích chuyên sâu

Các loại kran 1/4 phổ biến hiện nay

Trên thị trường công nghiệp và dân dụng, kran 1/4 được chia thành nhiều dòng sản phẩm khác nhau dựa theo ba tiêu chí chính:

• Theo vật liệu chế tạo:

  • Đồng thau / Đồng mạ Niken: Giá thành rẻ, độ bền cơ học tốt, thích hợp cho hệ thống nước sạch, khí nén thông dụng. Lớp mạ niken giúp tăng khả năng chống ô-xi hóa bề mặt.

  • Inox 304 / Inox 316: Khả năng chống ăn mòn tuyệt vời, chịu được hóa chất, môi trường hơi nóng và nước muối. Inox 316 chuyên dụng cho ngành thực phẩm và hóa chất khắc nghiệt.

  • Thép: Dành riêng cho hệ thống dầu thủy lực áp suất rất cao.

• Theo môi chất sử dụng: Van được thiết kế tối ưu cho nước, khí nén, dầu truyền động, hơi nóng hoặc hóa chất ăn mòn. Việc chọn đúng vật liệu gioăng đi kèm là yếu tố sống còn để van không bị mục hay rách gioăng.

• Theo kiểu kết nối: Bao gồm dạng ren trong (F-F), ren ngoài (M-F), ren hai đầu hoặc dòng van bi mini chuyên dụng cho không gian hẹp.

Thông số kỹ thuật quan trọng cần biết

Khi lựa chọn kran 1/4, bạn cần nắm vững bảng thông số kỹ thuật cốt lõi để đảm bảo thiết bị tương thích hoàn hảo với hệ thống:

So sánh kran 1/4 với các kích thước khác

Để hiểu rõ vị trí của kran 1/4 trong hệ thống, hãy đặt nó lên bàn cân so sánh với các kích thước lân cận như 1/8", 3/8" và 1/2":

• Về lưu lượng: Kích thước 1/8" quá nhỏ, dễ bị nghẹt rác; trong khi 1/2" (ren 21) quá lớn cho các nhánh đo áp suất nhỏ. Kran 1/4 đạt điểm cân bằng hoàn hảo cho các đường ống nhánh lưu lượng vừa và nhỏ.

• Về ứng dụng: Kích thước 1/4" là tiêu chuẩn vàng cho các đường trích khí nén từ máy nén chính, chân van xả đáy bình tích áp, hoặc van khóa đồng hồ đo áp suất. Các cỡ lớn hơn chủ yếu dùng làm đường ống chính.

• Về giá thành: Kran 1/4 có giá thành kinh tế nhất trong các dòng van công nghiệp tiêu chuẩn, giúp tối ưu chi phí khi lắp đặt số lượng lớn cho tủ điều khiển hoặc máy móc.

Tại sao phải chọn đúng kran 1/4?

Việc chọn sai thông số kỹ thuật tưởng chừng nhỏ nhặt nhưng sẽ dẫn đến những hậu quả nhãn tiền:

• Nếu sai ren: Ren BSP và NPT có bước ren khác nhau (55 độ so với 60 độ), dẫn đến tình trạng không thể vặn khít vào hệ thống hoặc gây chờn ren, phá hủy ren chờ của thiết bị chính.

• Nếu sai vật liệu: Sử dụng van đồng cho môi trường hóa chất axit sẽ khiến thân van bị ăn mòn rỗ chỉ sau vài tuần, gây bục vỡ đột ngột.

• Nếu sai áp suất: Lắp van áp suất thấp (PN10) vào hệ thống thủy lực áp cao (PN40) sẽ làm phồng thân van hoặc bung bi van, gây tai nạn lao động nguy hiểm.

• Nếu sai nhiệt độ: Gioăng cao su thường bị biến dạng, chảy nhựa khi gặp nhiệt độ hơi nóng, làm mất khả năng làm kín.

• Nếu sai lưu lượng: Chọn van cổng thu hẹp dòng chảy (Reduced Port) không đúng tính toán sẽ làm sụt áp đột ngột trên đường ống điều khiển khí nén.

Ứng dụng thực tế

Kran 1/4 được sử dụng ở đâu?

Nhờ kích thước nhỏ gọn và độ tin cậy cao, kran 1/4 hiện diện trong hầu hết mọi lĩnh vực kỹ thuật và đời sống:

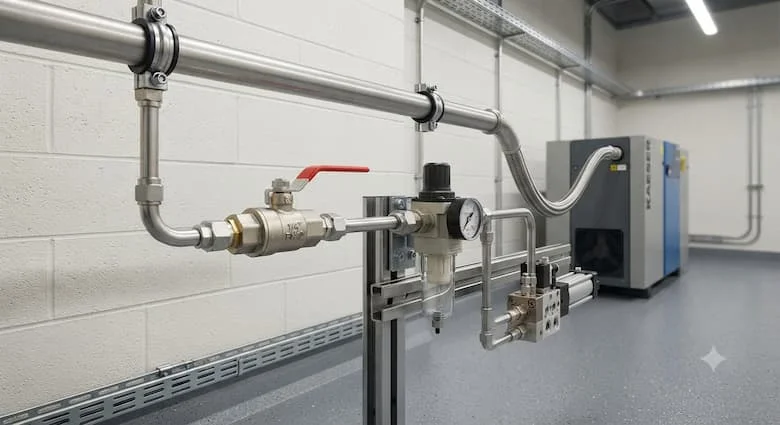

• Hệ thống khí nén: Lắp tại cửa xả máy nén khí, van ngắt kết nối trước các bộ lọc khí, điều áp (LFR).

• Đồng hồ áp suất: Dùng làm van khóa cách ly đồng hồ để dễ dàng tháo lắp, kiểm định hoặc thay thế đồng hồ mà không cần xả áp toàn hệ thống.

• Đường nước dân dụng và công nghiệp: Lắp cho máy lọc nước RO gia đình, đường ống dẫn nước mini, hệ thống làm mát phun sương.

• Thiết bị y tế và phòng thí nghiệm: Kiểm soát dòng khí tinh khiết, chân không hoặc hóa chất lỏng có lưu lượng nhỏ.

• Ngành HVAC và thủy lực: Điều khiển dòng lưu chất phụ trợ trong các bo mạch hoặc cụm van điều khiển tự động.

Những sai lầm thường gặp khi chọn kran 1/4

Trong quá trình tư vấn và cung cấp thiết bị, các kỹ sư thường ghi nhận những sai lầm phổ biến sau từ phía người mua:

• Mua theo giá rẻ: Chọn van trôi nổi không rõ nguồn gốc, thân van pha tạp gang hoặc đồng tái chế dễ nứt gãy khi siết lực.

• Không kiểm tra chuẩn ren: Lẫn lộn giữa ren hệ Anh (BSP) và hệ Mỹ (NPT) dẫn đến việc lắp ghép bị hở ren, rò rỉ môi chất.

• Bỏ qua thông số áp suất: Dùng van khí nén dân dụng cho hệ thống thủy lực áp lực cao.

• Không quan tâm đến vật liệu gioăng: Dùng van gioăng cao su thường cho đường ống chứa dầu hoặc nhiệt độ cao khiến gioăng nhanh chóng bị lão hóa, cứng giòn.

• Lắp sai chiều hoặc siết quá mạnh: Dùng mỏ lết siết quá lực làm nứt cổ ren của van hoặc làm kẹt bi van bên trong.

Hướng dẫn

Hướng dẫn lựa chọn kran 1/4 phù hợp

Để sở hữu sản phẩm hoàn hảo cho hệ thống, hãy áp dụng ngay checklist chuyên gia sau trước khi quyết định mua hàng:

• Xác định môi chất: Nước, khí nén, dầu, hóa chất hay hơi nóng?

• Xác định áp suất: Hệ thống hoạt động ở mức áp suất bao nhiêu bar (PSI)?

• Kiểm tra nhiệt độ: Nhiệt độ vận hành tối đa của dòng chảy là bao nhiêu?

• Chọn vật liệu: Đồng thau mạ niken (cho nước/khí thông thường) hay Inox 304/316 (cho môi trường khắc nghiệt)?

• Chọn chuẩn ren: Ren trong hay ren ngoài, chuẩn BSP hay NPT?

• Chọn hãng sản xuất: Ưu tiên các thương hiệu uy tín có chứng nhận xuất xứ rõ ràng.

• Kiểm tra chứng nhận: Đảm bảo sản phẩm có đầy đủ giấy tờ CO/CQ nếu dùng cho công trình dự án.

Hướng dẫn lắp đặt và bảo dưỡng

Thi công đúng kỹ thuật giúp kran 1/4 đạt tuổi thọ tối đa và vận hành êm ái:

1. Làm sạch ren: Vệ sinh thật sạch các mạt kim loại, bụi bẩn bám trên ren trong và ren ngoài của đường ống.

2. Quấn băng tan (Non-stick tape): Quấn từ 5 đến 7 vòng băng tan theo chiều kim đồng hồ (chiều vặn ren) để đảm bảo độ kín khít tuyệt đối.

3. Lắp đúng chiều: Quan sát mũi tên chỉ hướng dòng chảy trên thân van (nếu có) để lắp đặt cho chính xác.

4. Siết lực vừa đủ: Dùng tròng hoặc mỏ lết vừa tay để siết chặt ren, tránh dùng lực quá mạnh gây chờn ren hoặc nứt thân van.

5. Kiểm tra rò rỉ: Mở áp suất hệ thống từ từ và dùng nước xà phòng kiểm tra kỹ các mối nối ren.

6. Đóng mở thử: Vận hành tay gạt qua lại vài lần để kiểm tra độ trơn tru của bi van.

7. Bảo dưỡng định kỳ: Kiểm tra rò rỉ và vận hành van ít nhất 1 lần/tháng đối với hệ thống ít sử dụng để tránh kẹt van.

FAQ: Câu hỏi thường gặp về kran 1 4

1.Kran 1 4 dùng cho khí nén được không?

Hoàn toàn được. Trên thực tế, kran 1 4 là kích thước tiêu chuẩn phổ biến nhất được dùng làm van khóa và van xả cho các dòng máy nén khí mini, máy nén khí công nghiệp và các mạch điều khiển khí nén tự động.

2.Ren 1/4 BSP và NPT khác nhau như thế nào?

Ren BSP (British Standard Pipe) có góc ren 55 độ, bước ren tính theo hệ mét và phổ biến tại châu Âu, châu Á (bao gồm Việt Nam). Trong khi đó, ren NPT (National Pipe Thread) có góc ren 60 độ, bước ren tính theo hệ inch và có độ côn đặc trưng, phổ biến tại thị trường Bắc Mỹ. Hai chuẩn ren này không thể vặn khít hoàn toàn vào nhau.

3.Kran 1 4 inox có tốt hơn đồng không?

Về mặt chịu lực cơ học và độ bền chống ăn mòn hóa chất, inox (304/316) vượt trội hơn hẳn so với đồng thau. Tuy nhiên, van đồng lại có giá thành kinh tế hơn và đáp ứng hoàn hảo các ứng dụng dân dụng thông thường như nước sạch và khí nén không chứa hóa chất ăn mòn.

4.Áp suất tối đa của kran 1 4 là bao nhiêu?

Tùy thuộc vào model và nhà sản xuất, các dòng kran 1 4 thông dụng thường chịu được áp suất danh nghĩa từ PN16 (16 bar) đến PN40 (40 bar). Bạn cần kiểm tra kỹ thông số dập nổi trên thân van trước khi đưa vào vận hành thực tế.

5.Bao lâu nên thay van mới?

Nếu được lắp đặt đúng kỹ thuật và vận hành trong điều kiện tiêu chuẩn, một chiếc van chất lượng cao có thể hoạt động bền bỉ từ 3 đến 5 năm. Bạn nên thay mới ngay lập tức khi phát hiện hiện tượng rò rỉ qua trục tay gạt hoặc bi van không còn đóng kín khít.

Kết luận

Việc lựa chọn đúng loại kran 1 4 đóng vai trò then chốt giúp hệ thống kỹ thuật của bạn vận hành an toàn, bền bỉ và không bị thất thoát áp suất. Để tối ưu hóa hiệu quả đầu tư, hãy luôn ghi nhớ các nguyên tắc cốt lõi: chọn đúng môi chất, đúng giới hạn áp suất, đúng vật liệu chế tạo và chuẩn xác tiêu chuẩn ren kết nối từ các nhà cung cấp uy tín.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về kran 1 4.
