J13W 160P: Cấu Tạo, Nguyên Lý Hoạt Động Và Hướng Dẫn Lựa Chọn Van Cầu Inox

Trong các hệ thống đường ống công nghiệp vận chuyển hơi nóng, nước nóng, dầu truyền nhiệt hoặc hóa chất ăn mòn, việc lựa chọn đúng loại van điều tiết có ảnh hưởng trực tiếp đến hiệu suất làm việc và độ an toàn của toàn bộ dây chuyền. Giữa hàng loạt thiết bị có mặt trên thị trường, model J13W-160P nổi lên như một giải pháp van cầu inox thủ công được các kỹ sư tin dùng hàng đầu nhờ độ bền cơ học cao và khả năng kiểm soát lưu lượng cực kỳ chính xác.

Nếu chẳng may lựa chọn sai model van hoặc sai chủng loại kỹ thuật cho hệ thống, doanh nghiệp sẽ phải đối mặt với những hậu quả vô cùng nặng nề:

• Van không chịu được áp suất hoặc nhiệt độ vận hành thực tế.

• Xảy ra hiện tượng rò rỉ lưu chất gây thất thoát năng lượng và ô nhiễm.

• Tuổi thọ thiết bị sụt giảm nghiêm trọng, phải thay thế liên tục.

• Làm gia tăng đột biến chi phí bảo trì, sửa chữa và dừng máy ngoài dự kiến.

Bài viết chuyên sâu này sẽ giúp bạn hiểu rõ toàn diện về cấu tạo, nguyên lý vận hành, thông số kỹ thuật, ứng dụng thực tế và kinh nghiệm lựa chọn J13W-160P chuẩn xác từ góc nhìn chuyên gia.

KIẾN THỨC NỀN

 J13W-160P là gì?

J13W-160P là mã hiệu kỹ thuật của dòng van cầu inox (van cầu thép không gỉ) được điều khiển thủ công bằng tay quay. Ý nghĩa chi tiết của từng ký tự trong mã model được quy ước theo tiêu chuẩn cơ khí như sau:

• J: Ký hiệu chỉ loại van cầu (Globe Valve).

• 13: Ký hiệu kiểu kết nối đường ống dạng ren trong (Threaded Connection).

• W: Ký hiệu vật liệu thân van bằng thép không gỉ (Stainless Steel).

• 160: Biểu thị cấp áp suất làm việc (tương đương PN16 hoặc Class 150 tùy theo tiêu chuẩn nhà sản xuất).

• P: Ký hiệu vật liệu cấu tạo chi tiết bên trong thuộc nhóm thép không gỉ cao cấp (như SS304 hoặc SS316).

Định nghĩa ngắn gọn: J13W-160P là van cầu inox kết nối ren vận hành bằng tay quay, chuyên dùng để đóng mở hoặc điều tiết lưu lượng dòng chảy chính xác trong các hệ thống ống áp lực vừa và nhỏ.

Nguyên lý hoạt động của van cầu J13W-160P

Nguyên lý hoạt động của J13W-160P dựa trên chuyển động tịnh tiến dọc theo trục của đĩa van vuông góc với đế van. Khi người vận hành xoay vô lăng theo chiều kim đồng hồ, trục van sẽ hạ đĩa van áp sát vào đế van, làm kín đường ống và ngắt hoàn toàn dòng chảy. Ngược lại, khi xoay vô lăng ngược chiều kim đồng hồ, đĩa van nâng lên, tạo ra khe hở cho phép lưu chất đi qua.

Khác với van bi vốn chỉ thích hợp cho việc đóng/mở hoàn toàn, thiết kế chuyển động tuyến tính của van cầu cho phép điều tiết lưu lượng cực kỳ linh hoạt và mượt mà. Dòng chảy khi đi qua van sẽ đổi hướng hình chữ Z, giúp giảm thiểu hiện tượng xâm thực khi tiết lưu áp suất cao. Bạn có thể kết hợp tham khảo thêm dòng Van bi inox để hiểu rõ hơn về sự khác biệt giữa các loại van.

PHÂN TÍCH CHUYÊN SÂU

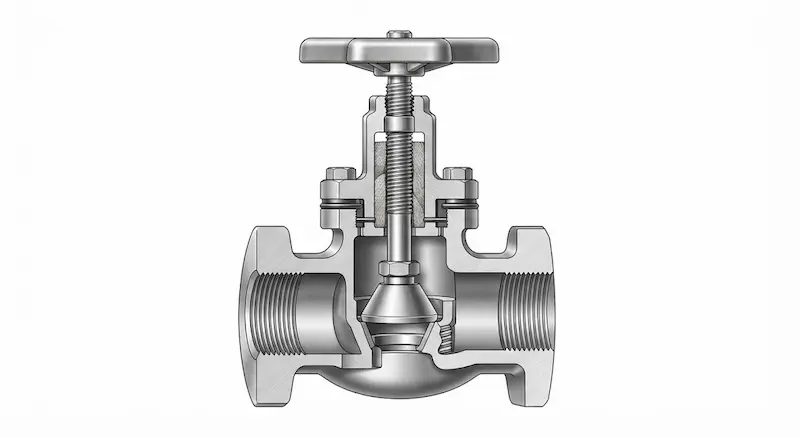

Các bộ phận chính của J13W-160P

Để đảm bảo khả năng chịu áp lực và chống ăn mòn tối ưu trong môi trường khắc nghiệt, cấu tạo của J13W-160P bao gồm các bộ phận chính sau:

Thân van (Valve Body)

Thân van được đúc nguyên khối từ thép không gỉ chất lượng cao, có kết cấu vững chắc, chịu được áp suất lớn và chống ăn mòn hóa học xuất sắc.

Nắp van (Bonnet)

Nắp van liên kết chặt chẽ với thân van, bảo vệ trục van và chứa buồng làm kín, đảm bảo không có sự rò rỉ lưu chất ra môi trường ngoài.

Trục van (Valve Stem)

Trục van truyền động lực từ tay quay xuống đĩa van, đòi hỏi độ nhẵn bóng cao và cơ tính vững vàng để không bị cong vênh khi chịu lực siết.

Đĩa van (Valve Disc)

Đĩa van có hình dạng côn hoặc nón, là bộ phận trực tiếp tiếp xúc với dòng chảy để thực hiện nhiệm vụ đóng mở hoặc tiết lưu.

Đế van (Valve Seat)

Đế van được gia công tinh xảo liền khối hoặc gắn chặt trong thân van, tạo bề mặt tiếp xúc kín khít tuyệt đối với đĩa van.

Tay quay (Handwheel)

Tay quay dạng vô lăng bên ngoài giúp người vận hành dễ dàng dùng lực cơ tay để điều chỉnh độ mở của van một cách nhẹ nhàng.

Vòng đệm làm kín trục (Packing)

Vòng đệm làm kín trục van (thường bằng PTFE hoặc graphite) ngăn chặn hoàn toàn hiện tượng rò rỉ hơi hoặc chất lỏng dọc theo trục.

Đầu kết nối ren (Threaded Ends)

Đầu kết nối ren tiêu chuẩn quốc tế giúp việc lắp đặt vào hệ thống đường ống trở nên nhanh chóng, chắc chắn và tiết kiệm không gian.

Thông số kỹ thuật

Việc nắm vững các thông số kỹ thuật của J13W-160P là chìa khóa giúp các kỹ sư thiết kế hệ thống an toàn và hiệu quả:

• Vật liệu (Material): Thép không gỉ mác SS304 hoặc SS316 cho cả thân, đĩa và trục van.

• Áp suất định mức (Pressure Rating): PN16 (tương đương 16 bar hoặc 1.6 MPa).

• Dải nhiệt độ (Temperature Range): Từ -20°C đến tối đa 200°C hoặc 300°C tùy theo loại vật liệu làm kín.

• Kích thước (Size Range): Thường từ DN15 đến DN50 (1/2 inch đến 2 inch) phù hợp với đường ống ren.

• Tiêu chuẩn ren (Thread Standard): Tiêu chuẩn NPT, BSPT hoặc G phổ biến trong công nghiệp.

• Hướng dòng chảy (Flow Direction): Một chiều cố định theo chiều mũi tên đúc nổi trên thân van.

Các thông số này đóng vai trò quyết định, giúp ngăn chặn tình trạng vận hành quá tải nhiệt hoặc quá áp gây nứt vỡ thiết bị.

Phân loại van cầu inox J13W

Dòng van cầu inox J13W được phân loại dựa trên nhiều tiêu chí khác nhau để đáp ứng linh hoạt các yêu cầu kỹ thuật:

• Theo mác vật liệu: Phân thành SS201 (dân dụng, giá rẻ), SS304 (phổ biến trong công nghiệp nước và thực phẩm) và SS316 (chuyên dụng cho hóa chất và môi trường nhiễm mặn).

• Theo cấp áp suất: Các dòng PN16, PN25 hoặc PN40 tương ứng với độ dày thành van và khả năng chịu áp lực khác nhau.

• Theo kiểu kết nối: Kết nối ren trong truyền thống (phổ biến nhất cho mã J13W), kết nối mặt bích hoặc hàn đối đầu trực tiếp vào đường ống.

So sánh J13W 160P, Van bi và Van cổng

Bảng so sánh chi tiết giúp bạn dễ dàng lựa chọn thiết bị phù hợp với mục đích sử dụng:

Khi nào nên dùng từng loại?

Nên chọn J13W-160P khi hệ thống đòi hỏi khả năng điều tiết lưu lượng chính xác và chịu nhiệt độ cao. Chọn van bi khi cần đóng mở nhanh chóng dòng chảy thẳng. Chọn van cổng khi hệ thống cần mở hoàn toàn để lưu chất đi qua với tổn thất áp suất tối thiểu. Bạn có thể xem thêm hướng dẫn tại Van cổng inox để hiểu sâu hơn.

Vì sao nên chọn J13W 160P?

Sự tin tưởng mà các kỹ sư dành cho J13W 160P đến từ những ưu điểm vượt trội về mặt kỹ thuật:

• Khả năng làm kín tuyệt đối, ngăn chặn triệt để hiện tượng rò rỉ lưu chất.

• Khả năng điều tiết lưu lượng dòng chảy cực kỳ chính xác và ổn định.

• Chất liệu thép không gỉ chống ăn mòn tuyệt vời trước hóa chất và môi trường ẩm ướt.

• Khả năng chịu nhiệt độ làm việc cao hơn so với các dòng van gang hoặc đồng thông thường.

• Tuổi thọ hoạt động lâu dài, bền bỉ qua thời gian.

• Yêu cầu bảo trì thấp, tiết kiệm chi phí vận hành cho nhà máy.

• Thiết kế kiểu ren giúp việc tháo lắp, bảo dưỡng diễn ra cực kỳ nhanh chóng.

ỨNG DỤNG THỰC TẾ

Ứng dụng của J13W 160P

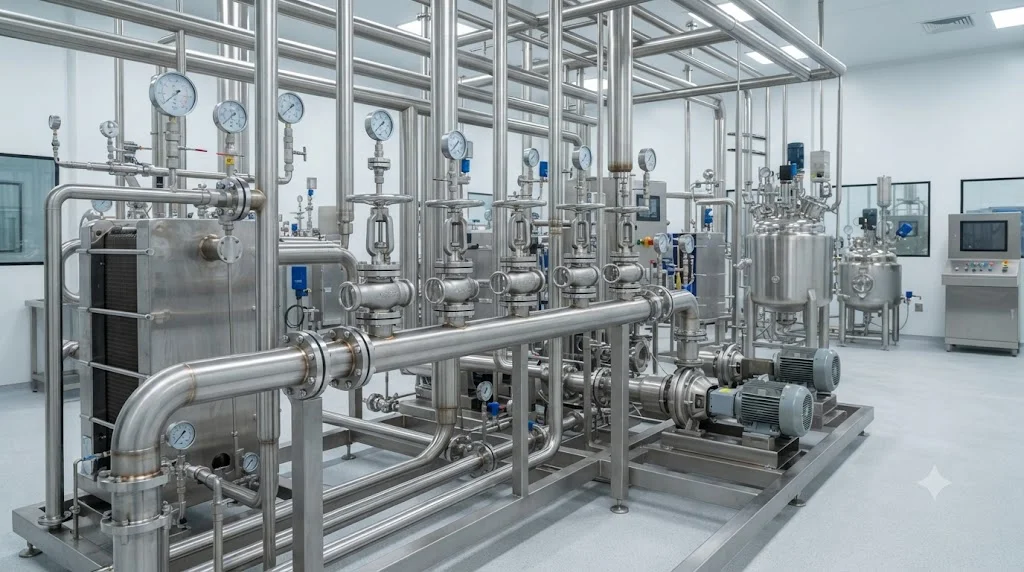

Model J13W-160P hiện diện rộng rãi trong nhiều hệ thống kỹ thuật công nghiệp trọng điểm:

• Xử lý nước (Water Treatment): Hệ thống xử lý nước cấp, nước tinh khiết RO và nước thải công nghiệp.

• Hệ thống hơi (Steam Systems): Các đường ống dẫn hơi nóng áp suất trung bình trong nhà máy dệt, thực phẩm.

• Chế biến hóa chất (Chemical Processing): Mạng lưới ống dẫn dung dịch hóa chất có tính ăn mòn nhẹ đến trung bình.

• Thực phẩm & Đồ uống (Food & Beverage): Dây chuyền sản xuất đồ uống, sữa và các yêu cầu vệ sinh khắt khe.

• Dược phẩm (Pharmaceutical): Ngành sản xuất dược phẩm đòi hỏi thiết bị đạt chuẩn sạch.

• Hệ thống HVAC (HVAC Systems): Hệ thống điều hòa không khí trung tâm, lò hơi và trao đổi nhiệt.

Khi nào nên sử dụng J13W-160P?

Doanh nghiệp và đội ngũ kỹ thuật nên ưu tiên lắp đặt model này trong các trường hợp sau:

• Cần kiểm soát, tiết lưu lưu lượng dòng chảy với độ chính xác cao.

•  Hệ thống dẫn lưu chất có nhiệt độ làm việc cao (hơi nóng, dầu nóng).

• Các tuyến ống hơi nước bão hòa yêu cầu độ bền cơ học lớn.

• Đường ống dẫn chất lỏng có tính ăn mòn đòi hỏi vật liệu inox.

• Không gian lắp đặt hạn chế, ưu tiên các kiểu kết nối ren gọn gàng.

• Yêu cầu thiết bị vận hành liên tục, tuổi thọ cao ít phải thay thế.

Những sai lầm thường gặp khi lựa chọn

Những sai lầm phổ biến trong quá trình chọn mua và sử dụng thường dẫn đến hậu quả nghiêm trọng:

• Chọn sai kích thước đường kính danh định không khớp với ống dẫn.

• Chọn nhầm mác thép (ví dụ dùng SS201 trong môi trường hóa chất ăn mòn mạnh).

• Chọn sai cấp áp suất làm việc khiến van bị biến dạng hoặc nứt vỡ khi quá áp.

• Lắp đặt ngược chiều dòng chảy quy định trên thân van.

• Chọn sai tiêu chuẩn ren kết nối (ren côn BSPT lắp với ren thẳng NPT) gây rò rỉ chân ren.

• Bỏ qua yếu tố nhiệt độ làm việc tối đa của vòng đệm làm kín.

• Lơ là công tác bảo dưỡng định kỳ trục và đĩa van.

HƯỚNG DẪN / CHECKLIST

H2: Cách lựa chọn J13W-160P phù hợp

Để lựa chọn chính xác thiết bị tối ưu cho dự án, đội ngũ kỹ thuật cần kiểm tra kỹ danh mục checklist sau:

•  Xác định rõ tính chất lưu chất (nước, hơi, dầu, hóa chất).

•  Khảo sát dải nhiệt độ làm việc thực tế của hệ thống.

•  Đo lường áp suất làm việc tối đa tại vị trí lắp đặt.

•  Xác định chính xác kích thước danh định và tiêu chuẩn ống.

•  Chọn đúng mác thép không gỉ phù hợp (SS304 hoặc SS316).

•  Kiểm tra tiêu chuẩn ren kết nối (ren trong tương thích).

•  Tính toán lưu lượng dòng chảy qua van.

•  Đảm bảo không gian lắp đặt đủ thao tác quay vô lăng.

•  Lên kế hoạch tiếp cận bảo trì thuận lợi trong tương lai.

Mẹo lắp đặt và bảo trì

Tuân thủ quy trình lắp đặt và bảo dưỡng chuẩn kỹ thuật giúp J13W-160P hoạt động bền bỉ theo thời gian:

• Luôn kiểm tra chiều mũi tên trên thân van trước khi lắp để đảm bảo dòng chảy đúng hướng.

• Vệ sinh sạch sẽ đầu ren ống, sử dụng băng tan quấn đúng chiều để làm kín tuyệt đối mối nối ren.

• Siết lực vừa đủ tay khi lắp đặt, tránh dùng lực quá mạnh làm hỏng bước ren inox.

• Thực hiện kiểm tra định kỳ tình trạng rò rỉ tại vị trí trục van và các mối nối.

• Tra dầu mỡ định kỳ vào phần ren trục và tay quay để thao tác vặn luôn nhẹ nhàng.

• Thay thế bộ đệm làm kín khi phát hiện dấu hiệu rò rỉ hơi qua trục.

• Vệ sinh bề mặt đế van nếu phát hiện cặn bẩn bám làm giảm độ kín khít khi đóng van.

FAQ

Câu hỏi thường gặp

J13w 160p nghĩa là gì?

J13W-160P là mã hiệu của dòng van cầu inox kết nối ren vận hành bằng tay quay, trong đó "J" chỉ van cầu, "13" là kết nối ren, "W" và "P" biểu thị vật liệu thép không gỉ cao cấp chịu áp lực định mức PN16.

J13W-160P làm bằng inox SS304 hay SS316?

Tùy thuộc vào nhà sản xuất và yêu cầu đặt hàng thực tế của dự án, model này có thể được chế tạo từ mác thép không gỉ SS304 hoặc SS316 để đáp ứng các mức độ chống ăn mòn khác nhau.

Van có dùng được cho hệ thống hơi nước không?

Hoàn toàn có thể. Với cấu tạo van cầu và vật liệu inox chịu nhiệt, J13W-160P hoạt động cực kỳ hiệu quả trong các hệ thống dẫn hơi nóng bão hòa áp suất vừa và nhỏ.

Áp suất làm việc tối đa là bao nhiêu?

Model này được thiết kế với định mức áp suất tiêu chuẩn PN16 (tương đương 16 bar / 1.6 MPa), đáp ứng tốt nhu cầu của đa số hệ thống ống công nghiệp phổ thông.

Van J13W-160P sử dụng được trong bao lâu?

Nếu được lựa chọn đúng thông số, lắp đặt chuẩn kỹ thuật và bảo dưỡng định kỳ, van có thể vận hành bền bỉ và ổn định từ 8 đến 12 năm hoặc lâu hơn trong điều kiện thực tế.

KẾT LUẬN + CTA

Hiểu rõ mã model, lựa chọn chính xác vật liệu cấu tạo, tuân thủ các thông số áp suất và nhiệt độ của J13W-160P là giải pháp tối ưu giúp doanh nghiệp nâng cao hiệu suất vận hành hệ thống đường ống, kéo dài tuổi thọ thiết bị và tiết kiệm tối đa chi phí bảo trì dài hạn.
