Sanitary Valves: Cẩm nang cấu tạo, tiêu chuẩn và giải pháp van vi sinh tối ưu cho nhà máy

Trong quá trình vận hành các dây chuyền sản xuất hiện đại, việc kiểm soát dòng chảy đòi hỏi sự khắt khe tuyệt đối về độ tinh sạch. Không ít nhà máy thực phẩm và dược phẩm từng đối mặt với tổn thất nặng nề khi hệ thống vệ sinh CIP không đạt chuẩn, khiến các dòng van thông thường tạo ra góc khuất lưu cặn, tạo điều kiện cho vi khuẩn sinh sôi và làm nhiễm khuẩn toàn bộ mẻ sản phẩm.

Đó chính là lý do các kỹ sư trưởng luôn tìm kiếm sanitary valves — dòng thiết bị chuyên dụng được thiết kế đặc biệt nhằm đáp ứng các tiêu chuẩn vệ sinh khắt khe nhất của ngành công nghiệp sạch. Bài viết này sẽ phân tích chi tiết từ định nghĩa nền tảng, cấu trúc kỹ thuật cho đến cẩm nang lựa chọn dòng sanitary valves chuẩn xác nhất cho từng hệ thống.

Vì sao Sanitary Valves là thiết bị không thể thiếu trong hệ thống vệ sinh?

Thực tế sản xuất cho thấy, nếu sử dụng van công nghiệp thông thường cho các đường ống sữa, bia hoặc dược dịch, các khe hở cơ khí sẽ trở thành ổ chứa vi sinh vật nguy hiểm. Khi hệ thống súc rửa tự động không thể làm sạch hoàn toàn các điểm mù này, doanh nghiệp sẽ phải đối mặt với nguy cơ bị thu hồi toàn bộ lô hàng do nhiễm khuẩn chéo.

Chính vì vậy, sự ra đời của sanitary valves đã giải quyết triệt để bài toán này nhờ bề mặt đánh bóng siêu mịn và thiết kế không góc chết. Việc trang bị kiến thức chuyên sâu về thiết bị này giúp các nhà quản lý đầu tư đúng hướng, bảo vệ uy tín thương hiệu và tối ưu hóa chi phí vận hành lâu dài.

Sanitary Valves là gì?

Sanitary valve hay còn gọi là van vi sinh, là dòng van công nghiệp cao cấp được thiết kế chuyên biệt dành riêng cho các hệ thống yêu cầu độ sạch, vô trùng và an toàn vệ sinh tối đa. Thiết bị này sở hữu bề mặt trong và ngoài nhẵn bóng, hoàn toàn không tạo ra các điểm lưu cặn, dễ dàng làm sạch và tương thích tuyệt đối với các chu trình tẩy rửa tự động CIP (Cleaning in Place) và tiệt trùng SIP (Sterilization in Place).

Đặc điểm cốt lõi của dòng sản phẩm này là sử dụng vật liệu inox cao cấp như SS304 hoặc SS316L, có độ nhám bề mặt cực thấp, kết nối nhanh dạng Clamp, hàn hoặc DIN, kết hợp cùng các loại gioăng làm kín đạt tiêu chuẩn FDA nghiêm ngặt.

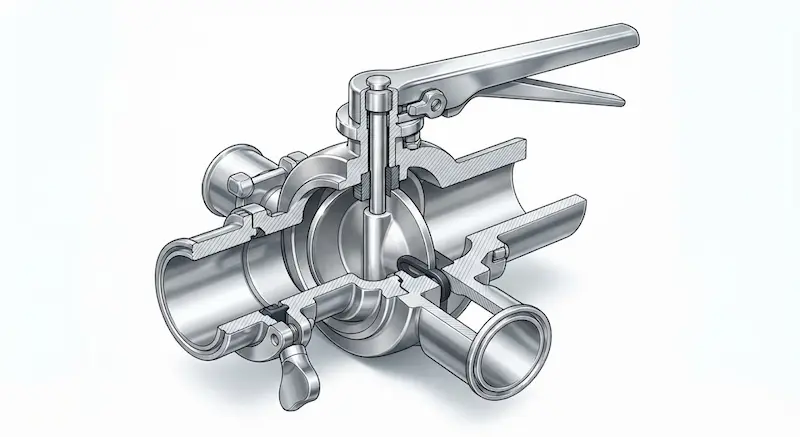

Nguyên lý hoạt động

Cơ chế vận hành của sanitary valves dựa trên việc điều tiết lưu chất thông qua đĩa van, bi van, màng ngăn hoặc đế seat tùy thuộc vào chủng loại thiết bị. Thiết kế dòng chảy được tối ưu hóa để không tạo ra vùng xoáy hay đọng nước, giúp quá trình xả thải và vệ sinh diễn ra nhanh chóng mà không làm ô nhiễm lưu chất bên trong.

Tùy theo yêu cầu tự động hóa của nhà máy, van có thể vận hành linh hoạt bằng tay gạt thủ công, bộ truyền động khí nén hoặc mô tơ điện từ xa.

Các loại Sanitary Valves phổ biến

• Sanitary Ball Valve (Van bi vi sinh): Khả năng đóng mở dòng chảy cực tốt, độ kín khít cao, thích hợp cho các đường ống dung dịch chính.

• Sanitary Butterfly Valve (Van bướm vi sinh): Thiết kế gọn nhẹ, vận hành nhanh, điều tiết lưu lượng trung bình tốt và rất dễ tháo lắp bảo trì.

• Sanitary Diaphragm Valve (Van màng vi sinh): Dòng van cao cấp nhất cho ngành dược phẩm, sử dụng màng mềm cách ly hoàn toàn lưu chất với bộ truyền động, loại bỏ tuyệt đối điểm mù.

• Sanitary Check Valve (Van 1 chiều vi sinh): Ngăn chặn dòng chảy ngược tự động, bảo vệ bơm và hệ thống khuấy trộn.

• Sanitary Sampling Valve (Van lấy mẫu vi sinh): Cho phép lấy mẫu dung dịch vô trùng mà không làm nhiễm bẩn môi trường bên trong ống.

• Sanitary Safety & Pressure Relief Valve: Van an toàn và xả áp tự động, bảo vệ hệ thống khỏi quá áp suất đột ngột.

Cấu tạo Sanitary Valve

Cấu trúc cơ khí của một chiếc van vi sinh chuẩn mực được cấu thành từ các bộ phận chịu lực và làm kín cao cấp:

• Thân van: Chế tác từ khối inox đúc nguyên khối, bề mặt được gia công đánh bóng gương đạt tiêu chuẩn vi sinh.

• Đĩa hoặc bi van: Thành phần trực tiếp tiếp xúc với lưu chất, được xử lý độ nhám bề mặt Ra thấp để chống bám dính.

• Trục van (Stem): Truyền lực chính xác từ bộ điều khiển xuống bộ phận đóng mở bên trong.

• Gioăng làm kín: Sử dụng các vật liệu cao cấp như EPDM, PTFE hoặc Silicone y tế, chịu nhiệt tốt và không thôi nhiễm chất độc hại.

• Bộ truyền động: Tay gạt cơ học, đầu khí nén hoặc mô tơ điện điều khiển tự động.

• Đầu kết nối Clamp: Kiểu lắp ráp nhanh tiêu chuẩn giúp tháo rời hệ thống trong vài giây để vệ sinh thủ công khi cần thiết.

Thông số kỹ thuật

So sánh các loại Sanitary Valve

Kết luận chuyên gia: Lựa chọn đúng chủng loại van theo đặc tính lưu chất là yếu tố quyết định sự thành công của toàn bộ dây chuyền sản xuất vô trùng.

Vì sao cần sử dụng Sanitary Valve?

Việc ứng dụng các dòng van vi sinh chuyên dụng mang lại giá trị vượt trội cho nhà máy: đảm bảo tiêu chuẩn vệ sinh an toàn thực phẩm khắt khe, triệt để ngăn chặn sự tích tụ của vi khuẩn và vi sinh vật, đáp ứng trọn vẹn chứng nhận FDA quốc tế, dễ dàng làm sạch nhanh chóng, chống ăn mòn hóa chất cực tốt, kéo dài tuổi thọ thiết bị và giảm thiểu tối đa chi phí bảo trì định kỳ.

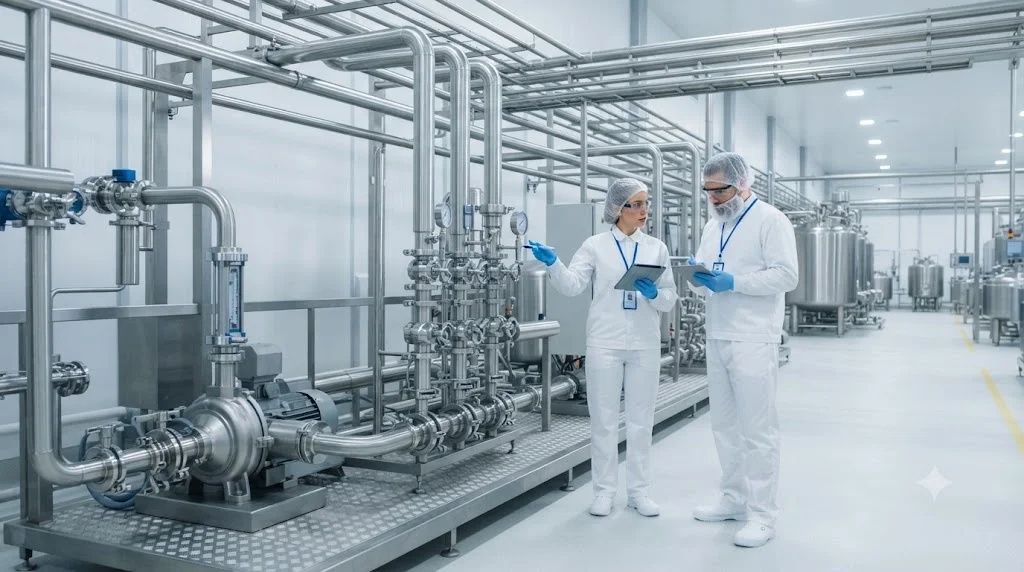

Ứng dụng thực tế sanitary valves

Sanitary Valve được sử dụng ở đâu?

• Nhà máy sữa & chế phẩm sữa: Kiểm soát dòng chảy sữa tươi, sữa chua và kem trong môi trường tiệt trùng.

• Nhà máy bia & nước giải khát: Vận hành các tuyến ống nấu bia, đường dẫn nước ngọt và nước trái cây nguyên chất.

• Công nghiệp thực phẩm: Sản xuất nước sốt, gia vị, dầu ăn và các sản phẩm dinh dưỡng cao cấp.

• Ngành dược phẩm & y tế: Điều phối dung dịch thuốc tiêm, nước cất pha tiêm và các chế phẩm sinh học vô trùng.

• Ngành mỹ phẩm: Sản xuất kem dưỡng da, sữa tắm, dầu gội đòi hỏi tiêu chuẩn nhũ hóa cao.

• Hóa chất tinh khiết & công nghệ sinh học: Xử lý các dung môi và dược liệu sinh học đòi hỏi độ tinh khiết tuyệt đối.

• Hệ thống CIP/SIP trung tâm: Kiểm soát chu trình cung cấp hóa chất tẩy rửa và hơi nước nóng tiệt trùng cho toàn nhà máy.

Sai lầm thường gặp khi lựa chọn

• Chọn inox 304 thay vì 316L: Lắp đặt vật liệu không đủ độ chống chịu trong môi trường hóa chất tẩy rửa nồng độ cao gây rỗ bề mặt.

• Không kiểm tra tiêu chuẩn FDA: Sử dụng gioăng cao su thường thay vì gioăng chuyên dụng đạt chuẩn y tế gây thôi nhiễm mùi vị vào sản phẩm.

• Chọn sai loại gioăng làm kín: Dẫn đến hiện tượng giãn nở hoặc biến dạng gioăng trong quá trình tiệt trùng nhiệt độ cao bằng hơi nước.

• Lắp sai hướng dòng chảy của van: Làm giảm hiệu suất làm kín và gây áp lực bất thường lên đĩa van.

• Không kiểm tra khả năng CIP: Lắp đặt các góc khuất khiến hóa chất súc rửa không thể tiếp cận làm sạch triệt để.

Checklist lựa chọn Sanitary Valve phù hợp

• Bước 1: Xác định chính xác tính chất lý hóa của lưu chất (độ nhớt, nhiệt độ, tính ăn mòn).

• Bước 2: Kiểm tra các tiêu chuẩn vệ sinh khắt khe mà nhà máy phải tuân thủ (3A, FDA, EHEDG).

• Bước 3: Lựa chọn đúng vật liệu thân van (ưu tiên SS316L cho môi trường dược phẩm).

• Bước 4: Lựa chọn kiểu kết nối phù hợp (Clamp nhanh hay hàn trực tiếp).

• Bước 5: Đối chiếu giới hạn áp suất và nhiệt độ làm việc thực tế của hệ thống.

• Bước 6: Lựa chọn phương thức điều khiển tự động hóa (khí nén hoặc điện) theo dây chuyền.

• Bước 7: Mua sắm từ các thương hiệu thiết bị uy tín có đầy đủ chứng chỉ CO/CQ.

Hướng dẫn lắp đặt và bảo dưỡng

• Vệ sinh thật sạch sẽ toàn bộ mạt kim loại và bụi bẩn bám trên đường ống trước khi tiến hành lắp ghép.

• Lắp đặt đúng chiều mũi tên chỉ hướng dòng chảy được khắc nổi trên thân van.

• Kiểm tra kỹ vị trí và độ đàn hồi của gioăng làm kín trước khi siết cố định.

• Tiến hành chạy thử nghiệm áp lực để kiểm tra tuyệt đối không có hiện tượng rò rỉ.

• Vận hành chu trình CIP/SIP định kỳ theo đúng khuyến cáo của nhà sản xuất.

• Lên lịch kiểm tra và thay thế gioăng định kỳ khi phát hiện dấu hiệu lão hóa hoặc biến dạng.

F. FAQ

Câu hỏi thường gặp

Sanitary valve là gì?

Là dòng van công nghiệp được thiết kế đặc biệt với bề mặt siêu mịn, không góc chết, chuyên dùng cho các hệ thống yêu cầu độ sạch cao như thực phẩm, đồ uống, dược phẩm và mỹ phẩm.

Sanitary valve nên dùng inox 304 hay 316L?

Cả hai loại đều được sử dụng rộng rãi, tuy nhiên inox 316L được ưu tiên tuyệt đối trong môi trường có yêu cầu chống ăn mòn hóa chất và tiêu chuẩn vệ sinh khắt khe hơn.

Kết nối Clamp có ưu điểm gì vượt trội?

Kết nối Clamp giúp kỹ thuật viên tháo lắp thiết bị cực kỳ nhanh chóng chỉ với một cùm kẹp, hỗ trợ vệ sinh thủ công và tương thích hoàn hảo với các hệ thống CIP/SIP hiện đại.

Sanitary valve có sử dụng cho chu trình CIP/SIP được không?

Có. Hầu hết các dòng sanitary valves đều được thiết kế chuyên dụng để chịu được hóa chất tẩy rửa mạnh và nhiệt độ hơi nước tiệt trùng cao trong hệ thống CIP/SIP.

Bao lâu nên tiến hành thay thế gioăng làm kín của van?

Tùy thuộc vào tần suất vận hành và nhiệt độ tiệt trùng, bạn nên kiểm tra định kỳ và thay mới gioăng khi phát hiện dấu hiệu mài mòn, chai cứng hoặc rò rỉ lưu chất.

Kết luận

Sanitary valves khẳng định vị thế là giải pháp công nghệ cốt lõi, không thể thay thế cho các ngành sản xuất đòi hỏi tiêu chuẩn vệ sinh vô trùng tối đa. Việc đầu tư lựa chọn đúng chủng loại van, vật liệu inox cao cấp, tiêu chuẩn kiểm định quốc tế và kiểu kết nối phù hợp sẽ giúp doanh nghiệp bảo vệ tuyệt đối chất lượng sản phẩm, triệt tiêu rủi ro nhiễm khuẩn, giảm thiểu chi phí bảo trì và nâng cao hiệu quả vận hành dây chuyền tự động hóa.
