Van Giảm Áp Inox (Stainless Steel Pressure Reducing Valve): Cấu Tạo, Nguyên Lý và Hướng Dẫn Lựa Chọn

Trong nhiều hệ thống công nghiệp hiện đại, áp suất đầu vào thường biến động mạnh hoặc vượt ngưỡng an toàn, gây hư hỏng thiết bị đắt tiền, rò rỉ đường ống và làm giảm sút nghiêm trọng tuổi thọ toàn bộ hệ thống. Một giải pháp kỹ thuật tối ưu và triệt để được các kỹ sư tin dùng là lắp đặt một van giảm áp inox chất lượng cao nhằm duy trì áp suất đầu ra ổn định, an toàn.

Nếu lựa chọn sai loại van giảm áp cho hệ thống, doanh nghiệp sẽ phải đối mặt với những hậu quả nặng nề:

• Thiết bị đo lường và máy móc tinh vi dễ bị phá hỏng do quá áp.

• Lưu lượng dòng chảy không ổn định, làm gián đoạn dây chuyền sản xuất.

• Tiêu hao năng lượng vận hành lãng phí.

• Tăng vọt chi phí bảo trì, sửa chữa và thay thế linh kiện.

Bài viết chuyên sâu này sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động, phân loại, ứng dụng thực tế cũng như kinh nghiệm lựa chọn van giảm áp inox chuẩn xác từ góc nhìn chuyên gia.

KIẾN THỨC NỀN

Stainless steel pressure reducing valve là gì?

Van giảm áp inox là thiết bị cơ khí tự động chuyên dụng dùng để giảm và ổn định áp suất lưu chất ở hạ lưu hệ thống, bất kể sự dao động áp suất ở thượng lưu. Chức năng cốt lõi của thiết bị là tự động điều chỉnh độ mở của đĩa van dựa trên áp lực phản hồi từ dòng ra, qua đó bảo vệ tuyệt đối các thiết bị phía sau khỏi nguy cơ quá áp.

Hình dung đơn giản về dòng chảy và sự biến đổi áp suất qua van:

• Áp suất đầu vào cao (High Pressure)

• ↓

• Van giảm áp inox điều tiết

• ↓

• Áp suất đầu ra ổn định (Stable Outlet Pressure)

• ↓

• Bảo vệ an toàn thiết bị hạ lưu (Protect Equipment)

Thiết bị này đóng vai trò như "người gác cổng" áp suất, đảm bảo mọi thông số kỹ thuật luôn nằm trong vùng an toàn cho phép của nhà máy.

Nguyên lý hoạt động của stainless steel pressure reducing valve

Nguyên lý vận hành của một van giảm áp inox dựa trên sự cân bằng lực đối kháng giữa lò xo điều chỉnh và áp suất đầu ra tác dụng lên màng van.

Khi áp suất đầu ra tăng vượt mức cài đặt, lực đẩy từ màng van thắng lực căng của lò xo, đẩy đĩa van đóng bớt lại để hạn chế lưu lượng, từ đó kéo áp suất đầu ra giảm xuống mức cân bằng. Ngược lại, khi tiêu thụ nhiều lưu chất làm áp suất đầu ra sụt giảm, lò xo sẽ đẩy đĩa van mở rộng ra để cho phép dòng chảy đi qua nhiều hơn.

Sự cân bằng động liên tục này giải thích vì sao áp suất đầu ra luôn duy trì ổn định ngay cả khi áp suất đầu vào thay đổi thất thường, giúp hệ thống vận hành trơn tru và bền bỉ. Bạn có thể tìm hiểu thêm về các phụ kiện đi kèm qua hướng dẫn chọn Phụ kiện ống inox để tối ưu hóa đường ống.

PHÂN TÍCH CHUYÊN SÂU

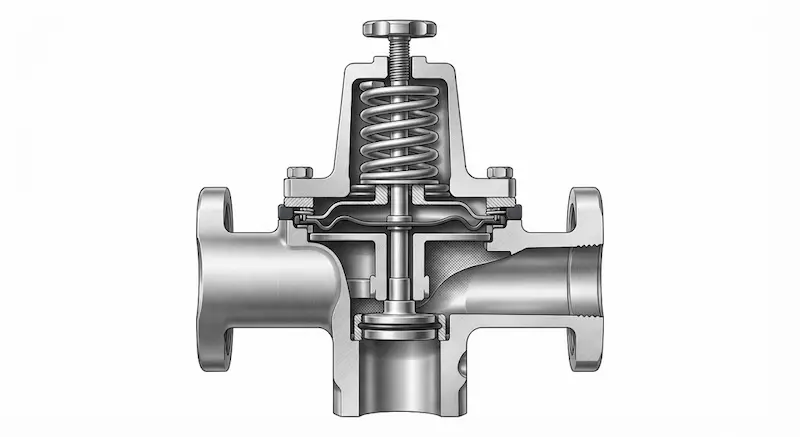

 Cấu tạo chính của van giảm áp inox

Để vận hành bền bỉ trong môi trường khắc nghiệt, một chiếc van giảm áp inox được cấu thành từ các bộ phận chính sau:

 Thân van (Valve Body)

Thân van làm bằng thép không gỉ nguyên khối, chịu áp lực cao, chống ăn mòn hóa chất và chịu được nhiệt độ lớn từ lưu chất.

 Khoang chứa lò xo (Spring Chamber)

Khoang chứa lò xo nằm ở phần trên của van, bảo vệ lò xo điều chỉnh khỏi các tác động bên ngoài và môi trường ăn mòn.

 Màng van (Diaphragm)

Màng van linh hoạt, chịu trách nhiệm nhận tín hiệu áp suất đầu ra và truyền lực trực tiếp lên trục van để điều tiết đĩa van.

 Đế van (Valve Seat)

Đế van là bề mặt tiếp xúc kín khít với đĩa van khi đóng ngắt, đòi hỏi độ gia công chính xác cao để chống rò rỉ.

 Đĩa van (Disc)

Đĩa van chuyển động lên xuống để điều chỉnh tiết diện lưu thông của dòng chảy qua van.

 Trục van (Stem)

Trục van truyền động lực từ màng van xuống đĩa van, đảm bảo độ dịch chuyển nhạy bén và chính xác.

 Bu lông điều chỉnh (Adjusting Screw)

Bu lông điều chỉnh dùng để siết hoặc nới lỏng lò xo, cho phép kỹ thuật viên cài đặt mức áp suất đầu ra mong muốn.

 Bộ phận làm kín (Sealing Components)

Các vòng đệm làm kín bằng vật liệu chuyên dụng (PTFE, Viton) ngăn ngừa tuyệt đối hiện tượng rò rỉ lưu chất ra môi trường ngoài.

 Phân loại van giảm áp inox

Thiết bị được phân loại theo nhiều tiêu chí kỹ thuật để phù hợp với từng nhu cầu sử dụng thực tế:

• Theo nguyên lý hoạt động:

  • Tác động trực tiếp (Direct Acting): Nhỏ gọn, phản ứng nhanh với hệ thống lưu lượng nhỏ và trung bình.

  • Dùng van điều khiển phụ (Pilot Operated): Phù hợp với hệ thống lưu lượng lớn và đòi hỏi độ chính xác cao về áp suất.

• Theo lưu chất sử dụng: Dùng cho nước, hơi nước (steam), khí nén, khí gas, thực phẩm hoặc dược phẩm chuyên dụng.

• Theo kiểu kết nối đường ống: Kết nối ren (Threaded), mặt bích (Flanged), kẹp vi sinh (Tri Clamp) hoặc hàn (Weld End). Bạn có thể tham khảo thêm dòng Van vi sinh nếu ứng dụng trong ngành thực phẩm vi sinh.

 Các thông số kỹ thuật cần cân nhắc

Khi lựa chọn van giảm áp inox, các kỹ sư cần phân tích kỹ lưỡng các thông số kỹ thuật cốt lõi:

• Vật liệu thân van (Body Material): Thép không gỉ SS304 hoặc SS316 có khả năng chống ăn mòn tuyệt vời.

• Áp suất định mức (Pressure Rating): Giới hạn áp suất chịu đựng của thân van (PN16, PN25, PN40).

• Dải nhiệt độ (Temperature Range): Dải nhiệt độ làm việc từ âm sâu đến nhiệt độ cao của hơi bão hòa.

• Lưu lượng và hệ số Cv (Flow Rate & Cv Value): Hệ số lưu lượng quyết định khả năng đáp ứng lưu chất qua van mà không gây sụt áp quá mức.

• Kích thước kết nối (Connection Size): Kích thước danh định của đường ống (DN15 đến DN200).

• Dải áp suất điều chỉnh (Adjustable Pressure Range): Khoảng áp suất đầu ra có thể cài đặt thực tế.

Việc nắm rõ các thông số này giúp tránh tình trạng chọn sai kích cỡ gây hỏng hóc hoặc sụt áp đột ngột trong dây chuyền.

 So sánh van giảm áp Inox, Đồng thau và Gang

Khi nào nên chọn từng loại?

Nên ưu tiên chọn van giảm áp inox cho các nhà máy hóa chất, thực phẩm, dược phẩm và hệ thống hơi nước nhiệt độ cao. Đồng thau (Brass) phù hợp cho hệ thống ống nước dân dụng quy mô nhỏ, trong khi gang (Cast Iron) thường dùng cho hệ thống nước kỹ thuật quy mô lớn với chi phí tiết kiệm hơn. Tham khảo thêm tài liệu Hướng dẫn vật liệu van để hiểu sâu hơn về đặc tính vật liệu.

 Vì sao nên chọn van giảm áp inox?

Sự vượt trội của van giảm áp inox nằm ở những ưu điểm kỹ thuật không thể thay thế:

• Khả năng chống ăn mòn hóa học và oxy hóa cực kỳ mạnh mẽ trong môi trường khắc nghiệt.

• Tuổi thọ vận hành cực kỳ lâu dài, tiết kiệm chi phí thay thế định kỳ.

• Thiết kế bề mặt đạt chuẩn vệ sinh, không thôi nhiễm tạp chất vào lưu chất.

• Khả năng chịu đựng mức áp suất và nhiệt độ làm việc rất cao.

• Bề mặt nhẵn bóng giúp dễ dàng vệ sinh, làm sạch tự động (CIP/SIP).

• Yêu cầu bảo trì thấp, vận hành ổn định liên tục trong nhiều năm.

ỨNG DỤNG THỰC TẾ

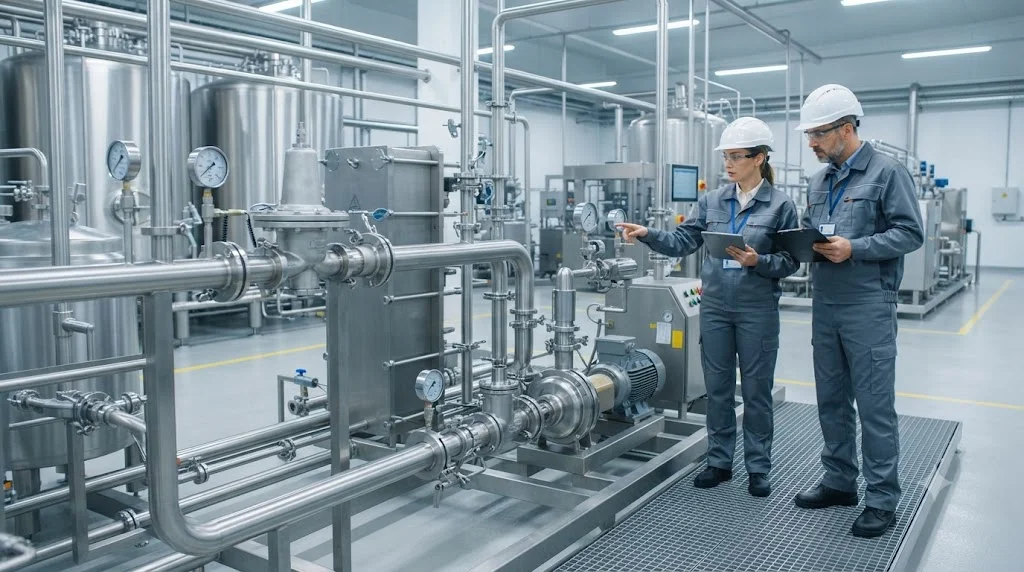

 Ứng dụng của van giảm áp inox

Thiết bị này đóng vai trò trọng yếu trong nhiều ngành công nghiệp mũi nhọn:

• Chế biến thực phẩm & Đồ uống: Kiểm soát áp suất dòng nguyên liệu và nước sạch.

• Sữa & Dược phẩm: Đảm bảo tiêu chuẩn vệ sinh khắt khe trong sản xuất sữa và thuốc.

• Nhà máy hóa chất: Chịu đựng các loại hóa chất ăn mòn mạnh.

• Xử lý nước: Trạm xử lý nước sạch và nước thải công nghiệp.

• Hệ thống hơi nước: Điều tiết áp suất hơi nóng cho các thiết bị trao đổi nhiệt. Bạn có thể kết hợp cùng Van điều khiển hơi để tối ưu hóa năng lượng nhiệt.

• HVAC & Dầu khí: Điều áp hệ thống điều hòa không khí trung tâm và dẫn dầu khí.

 Khi nào bạn nên lắp đặt van giảm áp?

Doanh nghiệp nên tiến hành lắp đặt ngay thiết bị giảm áp khi gặp các tình huống sau:

•  Áp suất đầu vào từ nguồn cấp quá cao so với yêu cầu thiết bị hạ lưu.

•  Bảo vệ các thiết bị đo lường nhạy cảm khỏi nguy cơ nứt vỡ, hỏng hóc.

•  Ngăn chặn hiện tượng búa nước gây rung lắc đường ống.

•  Chia hệ thống thành nhiều vùng áp suất khác nhau trong nhà cao tầng hoặc nhà máy lớn.

•  Ổn định áp suất cho các hệ thống lò hơi và hệ thống hơi công nghiệp.

•  Bảo vệ máy bơm công nghiệp khỏi hiện tượng quá tải cột áp.

 Những sai lầm thường gặp khi chọn van giảm áp

Những sai sót phổ biến trong quá trình lựa chọn và lắp đặt thường dẫn đến hậu quả nghiêm trọng:

• Chọn sai kích thước van (quá lớn hoặc quá nhỏ so với lưu lượng thực tế).

• Chọn sai vật liệu chế tạo dẫn đến bị ăn mòn nhanh chóng trong môi trường hóa chất.

• Bỏ qua thông số lưu lượng dòng chảy và độ sụt áp cho phép.

• Lắp đặt ngược hướng dòng chảy của lưu chất.

• Không lắp bộ lọc y ở phía thượng nguồn khiến rác kẹt vào đĩa van.

• Lơ là công tác bảo dưỡng, kiểm tra màng van và lò xo định kỳ.

HƯỚNG DẪN / CHECKLIST

 Cách lựa chọn van giảm áp inox phù hợp

Để chọn đúng thiết bị tối ưu cho dự án, đội ngũ kỹ thuật cần tuân thủ checklist sau:

•  Xác định chính xác loại lưu chất (nước, hơi, khí, hóa chất).

•  Ghi nhận áp suất làm việc tối đa ở đầu vào.

•  Xác định mức áp suất đầu ra mong muốn.

•  Đo đạc chính xác kích thước đường ống.

•  Khảo sát dải nhiệt độ làm việc của môi trường.

•  Lựa chọn mác thép không gỉ phù hợp (SS304 hoặc SS316).

•  Chọn kiểu kết nối tương thích với hệ thống sẵn có (Ren, Bích, Vi sinh).

•  Tính toán lưu lượng dòng chảy tối đa và tối thiểu qua van.

•  Kiểm tra các chứng chỉ tiêu chuẩn chất lượng quốc tế yêu cầu.

 Mẹo lắp đặt và bảo trì

Quy trình lắp đặt và bảo dưỡng đúng kỹ thuật giúp kéo dài tuổi thọ thiết bị đáng kể:

• Lắp đặt bộ lọc y trước van để giữ lại cặn bẩn, rác thải bảo vệ đĩa van.

• Lắp thêm đồng hồ áp suất trước và sau van để dễ dàng theo dõi chênh lệch áp suất.

• Đảm bảo mũi tên chỉ hướng dòng chảy trên thân van trùng khớp với hướng chảy thực tế của đường ống.

• Thực hiện kiểm tra định kỳ tình trạng hoạt động của màng van và lò xo.

• Vệ sinh sạch sẽ khoang màng van và bộ phận điều tiết định kỳ.

• Thay thế các vòng đệm làm kín khi phát hiện dấu hiệu rò rỉ nhỏ.

• Lắp đặt các giá đỡ ống chắc chắn để tránh hiện tượng rung động cơ học truyền lên thân van.

FAQ

 Câu hỏi thường gặp

Sự khác biệt giữa van giảm áp và van an toàn là gì?

Van giảm áp chủ động điều tiết và hạ áp suất ở hạ lưu để duy trì đầu ra ổn định, trong khi van an toàn luôn đóng trong điều kiện vận hành bình thường và chỉ mở để xả bớt áp suất dư khi hệ thống vượt quá ngưỡng nguy hiểm. Bạn có thể xem thêm phân tích tại Phân biệt van an toàn và van giảm áp.

Stainless steel pressure reducing valve có dùng được cho hơi nước không?

Có, các dòng van inox được thiết kế chuyên biệt với vòng đệm và chi tiết làm kín chịu nhiệt độ cao có thể xử lý hiệu quả hơi bão hòa và hơi quá nhiệt trong các ứng dụng công nghiệp.

Nên chọn SS304 hay SS316?

Chọn SS304 cho môi trường nước chung, không khí và điều kiện nhẹ nhàng; chọn SS316 để tăng khả năng chống ăn mòn đối với hóa chất, môi trường nhiễm mặn và các ứng dụng dược phẩm.

Van giảm áp sử dụng được bao lâu?

Với việc lắp đặt đúng kỹ thuật, lưu chất sạch và bảo trì thường xuyên, van giảm áp inox chất lượng cao có thể hoạt động bền bỉ từ 10 đến 15 năm hoặc lâu hơn.

Bao lâu nên bảo trì van một lần?

Khuyến nghị kiểm tra và thử nghiệm hiệu suất hoạt động của van từ 6 tháng đến 1 năm một lần, bao gồm việc vệ sinh bộ lọc thượng nguồn và kiểm tra độ nguyên vẹn của màng van.

KẾT LUẬN + CTA

Hiểu đúng nguyên lý vận hành, lựa chọn chính xác vật liệu chế tạo và tuân thủ quy trình lắp đặt stainless steel pressure reducing valve là chìa khóa vàng giúp tối ưu hóa hiệu suất làm việc, bảo vệ toàn diện hệ thống đường ống và kéo dài tuổi thọ thiết bị cho nhà máy của bạn.
