Tổng Quan Về Van Khí Nén Tự Động: Cấu Tạo, Nguyên Lý Và Kinh Nghiệm Lựa Chọn

Trong các nhà máy hiện đại, việc đóng mở van bằng tay không còn đáp ứng được yêu cầu về tốc độ, độ chính xác và khả năng vận hành liên tục. Sự phát triển của tự động hóa đã đưa van khí nén tự động trở thành giải pháp cốt lõi giúp điều khiển hệ thống đường ống một cách nhanh chóng, an toàn và tối ưu hóa chi phí vận hành.

Nếu chẳng may lựa chọn sai loại van hoặc sai thông số kỹ thuật, doanh nghiệp sẽ phải đối mặt với vô vàn hệ lụy nghiêm trọng:

• Hệ thống vận hành kém ổn định, lưu lượng kiểm soát không chuẩn xác.

• Tiêu hao lượng lớn khí nén gây lãng phí năng lượng vận hành.

• Tình trạng đóng mở sai thời điểm làm giảm nghiêm trọng tuổi thọ thiết bị.

• Gia tăng đột biến chi phí bảo trì, sửa chữa và rủi ro dừng máy ngoài ý muốn.

Bài viết chuyên sâu này sẽ giúp bạn nắm bắt toàn diện về cấu tạo, nguyên lý hoạt động, phân loại cũng như kinh nghiệm chọn mua van khí nén tự động chuẩn xác nhất từ góc nhìn chuyên gia.

KIẾN THỨC NỀN

Van khí nén tự động là gì?

van khí nén tự động là dòng thiết bị điều khiển dòng lưu chất công nghiệp bằng cách kết hợp giữa một cơ cấu van cơ học (như van bi, van bướm) và một bộ truyền động khí nén (pneumatic actuator). Chức năng chính của thiết bị này là chuyển hóa áp lực năng lượng khí nén thành cơ năng quay, từ đó đóng, mở hoặc điều tiết lưu lượng một cách hoàn toàn tự động trong hệ thống.

Vai trò của van khí nén tự động trong các dây chuyền tự động hóa là vô cùng trọng yếu, giúp giải phóng sức lao động con người và kết nối trực tiếp với trung tâm điều khiển PLC.

Giải thích đơn giản quy trình vận hành:

Khí nén

↓

Bộ truyền động khí nén

↓

Van mở / đóng

↓

Điều khiển dòng lưu chất

Nguyên lý hoạt động của van khí nén tự động

Nguyên lý hoạt động của van khí nén  dựa trên áp lực khí nén tác động lên bộ phận truyền động (actuator). Khi hệ thống cấp khí nén vào buồng chứa, áp lực này đẩy piston hoặc hệ thống bánh răng (rack & pinion) chuyển động tịnh tiến. Chuyển động này được quy đổi thành mô-men xoắn, truyền trực tiếp lên trục van để xoay đĩa hoặc bi van góc từ 0 đến 90 độ, thực hiện quá trình đóng hoặc mở.

Tại sao van khí nén  lại đóng mở nhanh hơn van điều khiển điện? Nhờ đặc tính giãn nở nhanh của khí nén kết hợp với cấu trúc cơ khí đơn giản, thời gian hành trình của van khí nén thường chỉ mất từ 1 đến 3 giây, vượt trội hơn hẳn thời gian quay của động cơ điện thông thường.

PHÂN TÍCH CHUYÊN SÂU

Cấu tạo của van khí nén

Để đảm bảo hiệu suất vận hành bền bỉ trong môi trường công nghiệp khắc nghiệt, một bộ van khí nén  hoàn chỉnh được cấu thành từ các bộ phận chính sau:

Thân van

Thân van là bộ phận trực tiếp tiếp xúc với lưu chất, chịu áp lực và đóng vai trò chặn hoặc mở dòng chảy bên trong đường ống.

Bộ truyền động khí nén (Actuator)

Đây là "trái tim" của hệ thống, nhận năng lượng khí nén để tạo ra lực cơ học xoay trục van mà không cần dùng sức người.

Piston

Piston chịu lực nén của khí để dịch chuyển tuyến tính bên trong thân bộ truyền động, tạo ra chuyển động quay cho trục.

Trục van

Truyền mô-men xoắn từ bộ truyền động xuống đĩa hoặc bi van, đòi hỏi độ cứng cáp và khả năng chống xoắn cực cao.

Gioăng làm kín

Làm từ PTFE, EPDM hoặc Viton, giúp ngăn chặn tuyệt đối tình trạng rò rỉ lưu chất ra môi trường bên ngoài.

Van điện từ

Đóng vai trò như công tắc điện từ điều phối đường cấp khí nén vào hoặc ra khỏi bộ truyền động theo tín hiệu từ tủ điện trung tâm.

Bộ giới hạn hành trình

Giúp định vị góc mở chính xác của van, tránh tình trạng hành trình quá đà gây quá tải cơ khí.

Bộ hiển thị trạng thái

Cung cấp góc quan sát trực quan bằng mắt thường để biết van đang ở trạng thái đóng hay mở.

Phân loại van khí nén

Các dòng van khí nén  trên thị trường hiện nay được chia thành nhiều nhóm dựa theo cấu trúc và vật liệu:

• Theo loại van cơ: Gồm van bi khí nén, van bướm khí nén, van cầu khí nén, van dao khí nén và van màng khí nén.

• Theo bộ truyền động: Chia thành loại tác động đơn (Single Acting - tự hồi về bằng lò xo khi mất khí) và tác động kép (Double Acting - cần cấp khí cho cả hai chiều đóng mở).

• Theo vật liệu chế tạo: Bao gồm gang, inox 304, inox 316, nhựa PVC, UPVC và CPVC chịu hóa chất.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn van khí nén , kỹ sư cần đặc biệt lưu ý các thông số kỹ thuật then chốt sau:

• Kích thước DN: Xác định đường kính danh định để lắp vừa vặn vào hệ thống đường ống.

• Áp suất làm việc: Giới hạn chịu áp của dòng lưu chất đi qua thân van.

• Nhiệt độ: Ngưỡng nhiệt độ tối đa và tối thiểu của môi chất.

• Áp suất khí điều khiển: Thường dao động trong khoảng từ 3 đến 8 bar để vận hành bộ actuator ổn định.

• Góc quay: Thường là góc 90 độ đối với van bi và van bướm.

• Tiêu chuẩn mặt bích và ren: Đảm bảo độ kín khít khi kết nối cơ khí.

• Chuẩn IP: Cấp độ bảo vệ chống nước và bụi nếu có các phụ kiện điện đi kèm.

Các thông số này ảnh hưởng trực tiếp đến hiệu suất làm việc, giúp thiết bị không bị quá tải nhiệt hay nứt vỡ thân trong quá trình vận hành liên tục.

So sánh van khí nén và van điều khiển điện

Khi nào nên chọn van khí nén? Nên ưu tiên chọn van khí nén  khi dây chuyền yêu cầu tốc độ đóng mở cực nhanh, vận hành tần suất cao liên tục và đặt trong môi trường dễ cháy nổ. Bạn có thể tham khảo thêm dòng Pneumatic Actuator Valve để tối ưu hóa thiết kế hệ thống.

Vì sao nên sử dụng van khí nén tự động?

Sự phổ biến của van khí nén  đến từ những ưu điểm kỹ thuật vượt trội:

• Tốc độ phản hồi đóng mở nhanh chóng, xử lý sự cố tức thì.

• Độ bền cơ học cao, chịu được tần suất đóng mở liên tục hàng ngày.

• Hoạt động bền bỉ trong môi trường khắc nghiệt mà không lo chập cháy điện.

• Tuyệt đối an toàn trong các khu vực dễ cháy nổ (như hóa chất, dầu khí).

• Tiết kiệm tối đa chi phí nhân công vận hành thủ công.

• Thúc đẩy quá trình tự động hóa toàn diện cho nhà máy.

• Dễ dàng tích hợp trực tiếp vào hệ thống trung tâm PLC/SCADA.

• Yêu cầu bảo dưỡng định kỳ đơn giản, dễ thao tác.

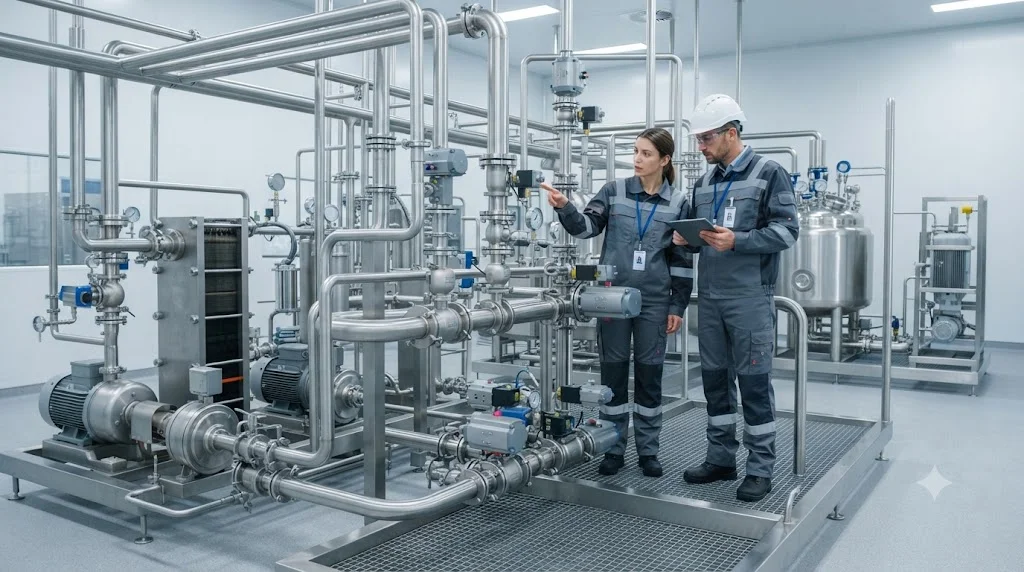

ỨNG DỤNG THỰC TẾ

Van khí nén tự động được sử dụng ở đâu?

Model van khí nén  hiện diện rộng rãi trong các ngành công nghiệp trọng điểm:

• Nhà máy thực phẩm: Hệ thống đường ống cấp liệu, súc rửa tự động CIP.

• Đồ uống: Dây chuyền chiết rót nước ngọt, bia rượu tốc độ cao.

• Dược phẩm: Kiểm soát dòng lưu chất vô trùng đòi hỏi độ sạch cao.

• Hóa chất: Mạng lưới ống dẫn axit, bazo có tính ăn mòn mạnh.

• Xi măng: Hệ thống điều tiết dòng khí và vật liệu rời.

• Xử lý nước: Trạm bơm cấp nước sạch và nhà máy xử lý nước thải tự động.

• HVAC: Hệ thống điều hòa trung tâm và trao đổi nhiệt quy mô lớn.

• Dầu khí: Giàn khoan và kho chứa nhiên liệu yêu cầu phòng chống cháy nổ tuyệt đối.

• Hệ thống hơi: Đường ống cấp hơi nóng công nghiệp.

Khi nào nên sử dụng van khí nén ?

Đội ngũ kỹ thuật nhà máy nên ưu tiên lắp đặt thiết bị này trong các trường hợp:

•  Hệ thống yêu cầu thao tác đóng mở chớp nhoáng, tốc độ cao.

•  Định hướng vận hành tự động hóa hoàn toàn không cần con người can thiệp.

•  Nhà xưởng đã sẵn sàng cơ sở hạ tầng nguồn cấp khí nén trung tâm.

•  Lắp đặt tại các khu vực làm việc dễ cháy nổ, nguy hiểm.

•  Nhà máy hoạt động liên tục với công suất 24/7.

•  Cần điều khiển từ xa thông qua trung tâm điều hành.

Những sai lầm thường gặp khi lựa chọn

Việc thiếu kinh nghiệm lựa chọn van khí nén  thường dẫn đến những sai lầm đáng tiếc:

• Chọn sai kích thước đường kính van không khớp với ống dẫn thực tế.

• Tính toán sai lực mô-men xoắn của actuator khiến van không mở nổi khi kẹt.

• Chọn sai vật liệu thân van dẫn đến bị ăn mòn nhanh chóng.

• Bỏ qua cụm lọc - điều áp - tra dầu (FRL) làm giảm tuổi thọ bộ truyền động.

• Không kiểm tra áp suất khí nén thực tế dẫn đến thiết bị thiếu lực vận hành.

• Lắp đặt ngược hướng dòng chảy quy định trên thân van cơ học.

Cách lựa chọn van khí nén tự động phù hợp

Để đảm bảo dự án vận hành trơn tru, đội ngũ kỹ thuật hãy đối chiếu theo bảng kiểm tra sau:

•  Xác định rõ tính chất lưu chất (nước, khí, hóa chất, dầu).

•  Khảo sát thông số áp suất làm việc tối đa của đường ống.

•  Đo lường biên độ nhiệt độ vận hành thực tế.

•  Xác định chính xác kích thước danh định của đường ống.

•  Lựa chọn kiểu kết nối (mặt bích, ren, hàn).

•  Tính toán chính xác momen xoắn cần thiết cho bộ truyền động.

•  Chọn loại actuator (tác động đơn hay tác động kép).

•  Xác định nhu cầu điều khiển dạng ON/OFF hay tuyến tính.

•  Đánh giá tiêu chuẩn môi trường lắp đặt (chống cháy nổ, ẩm ướt).

Lưu ý khi lắp đặt và bảo trì

Quá trình lắp đặt và bảo dưỡng van khí nén  đúng chuẩn kỹ thuật sẽ giúp kéo dài tuổi thọ thiết bị:

• Luôn lắp đúng chiều mũi tên dòng chảy quy định trên thân van.

• Kiểm tra nguồn áp lực khí nén ổn định trước khi đấu nối vận hành.

• Lắp đặt hệ thống cụm lọc khí sạch để loại bỏ tạp chất và hơi nước.

• Thường xuyên xả nước đọng tại bộ lọc FRL của đường cấp khí.

• Kiểm tra định kỳ các mối nối ống khí để phát hiện sớm hiện tượng rò rỉ.

• Thực hiện bôi trơn định kỳ cho các chi tiết chuyển động cơ khí bên trong actuator.

• Kiểm tra độ nhạy và tín hiệu điện của van điện từ điều khiển trung tâm.

FAQ

Câu hỏi thường gặp

Van khí nén tự động có cần nguồn điện không?

Bản thân bộ truyền động khí nén chỉ dùng áp lực khí để vận hành cơ học, tuy nhiên hệ thống thường kết hợp thêm van điện từ (solenoid valve) để nhận tín hiệu điện từ tủ điều khiển PLC đóng mở khí nén.

Van khí nén tác động đơn và tác động kép khác nhau như thế nào?

Loại tác động đơn sử dụng lò xo để tự động đưa van về trạng thái ban đầu khi mất nguồn khí nén, trong khi loại tác động kép bắt buộc phải cấp khí nén cho cả hai chiều đóng và mở.

Van khí nén có dùng được cho hơi nóng không?

Hoàn toàn được, miễn là bạn lựa chọn đúng phần thân van chịu nhiệt (như van cầu hoặc van bi inox) kết hợp với các vật liệu làm kín chịu được nhiệt độ cao như PTFE.

Nên chọn van bi hay van bướm khí nén?

Van bi khí nén phù hợp cho hệ thống áp suất cao và kích thước nhỏ cần độ kín tuyệt đối, trong khi van bướm khí nén tối ưu hơn cho các đường ống kích thước lớn để tiết kiệm chi phí.

Bao lâu nên bảo trì van khí nén?

Nên tiến hành kiểm tra tổng thể và bảo dưỡng định kỳ từ 6 đến 12 tháng một lần tùy thuộc vào tần suất đóng mở và độ khắc nghiệt của môi trường làm việc trong nhà máy.

KẾT LUẬN + CTA

Hiểu đúng nguyên lý hoạt động, lựa chọn chính xác chủng loại van khí nén  phù hợp với nhu cầu thực tế là giải pháp chiến lược giúp doanh nghiệp tối ưu hóa hiệu suất hệ thống, cắt giảm chi phí bảo trì và gia tăng tuổi thọ thiết bị một cách bền vững.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van khí nén tự động
