Van Khí 1 Chiều: Cẩm Nang Lựa Chọn, Cấu Tạo Và Giải Pháp Bảo Vệ Hệ Thống Khí Nén

Bạn đã bao giờ gặp phải tình trạng máy nén khí vừa ngắt chu trình thì toàn bộ áp suất trong bình tích áp bị hồi ngược, gây sụt giảm áp suất đột ngột và khiến động cơ phải khởi động lại liên tục? Trong vận hành công nghiệp, hiện tượng khí nén rò rỉ ngược không chỉ làm lãng phí năng lượng mà còn gây tổn hại nghiêm trọng đến cụm đầu nén và các thiết bị tự động hóa đắt tiền.

Đó chính là lý do van khí 1 chiều ra đời như một thiết bị bảo vệ cốt lõi, đảm bảo dòng khí chỉ di chuyển theo một hướng duy nhất. Bài viết chuyên sâu này sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động và cách lựa chọn van khí 1 chiều chuẩn xác để tối ưu hiệu suất toàn bộ hệ thống.

Vì sao hệ thống khí nén cần sử dụng van khí một chiều?

Trong các hệ thống khí nén công nghiệp và dân dụng, khí nén được tạo ra từ máy nén với áp lực rất cao để cung cấp cho các dây chuyền sản xuất. Khi máy nén ngừng hoạt động, nếu không có thiết bị chặn lại, toàn bộ lượng khí nén tích tụ sẽ bị đẩy ngược trở lại qua đường ống về phía đầu nén.

Việc thiếu vắng van khí một chiều sẽ dẫn đến hàng loạt rủi ro nghiêm trọng như: làm kẹt hoặc gãy lá van máy nén khí, tiêu tốn lượng lớn điện năng do động cơ phải khởi động lại từ áp suất bằng không, và làm mất ổn định áp suất trên toàn mạng lưới thiết bị. Thiết bị này đóng vai trò như một "lớp khiên" bảo vệ tuyệt đối, giữ cho áp suất luôn ổn định và ngăn chặn dòng khí hồi ngược phá hủy hệ thống.

Van khí 1 chiều là gì?

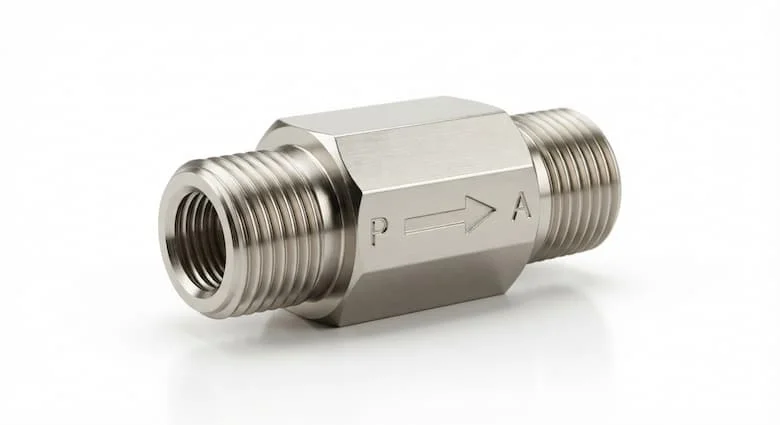

Van khí 1 chiều (tên tiếng Anh: Air Check Valve hoặc Pneumatic Check Valve, Non Return Valve, One Way Valve) là thiết bị cơ khí tự động cho phép dòng khí nén đi qua chỉ theo một hướng duy nhất và hoàn toàn ngăn chặn dòng khí di chuyển theo chiều ngược lại.

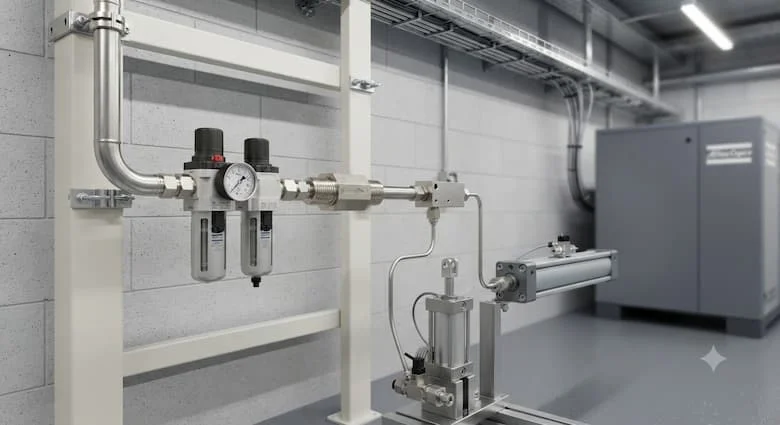

Chức năng cốt lõi của van khí một chiều là duy trì hướng chảy ổn định, chống hiện tượng tụt áp và bảo vệ các thiết bị thượng nguồn khỏi tác động ngược của áp suất. Trong môi trường công nghiệp, thiết bị này thường được lắp đặt trực tiếp trên đường ống xả của máy nén khí, trước bình tích áp hoặc trước các cụm xi lanh tự động hóa.

Cấu tạo và nguyên lý hoạt động của van khí một chiều

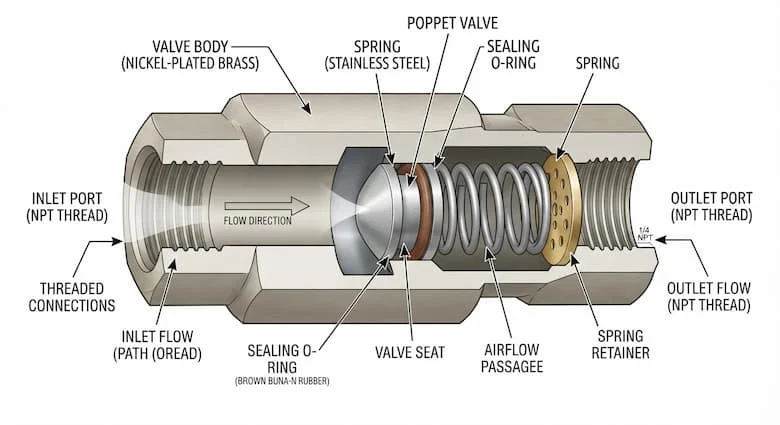

Cấu tạo của van khí một chiều bao gồm các bộ phận chính:

• Thân van: Được đúc bằng đồng thau, inox 304 hoặc thép chịu lực cao, đảm bảo độ kín và chống chịu áp suất lớn.

• Đĩa van / Bi van: Bộ phận trực tiếp di chuyển để đóng hoặc mở đường thông khí.

• Lò xo đàn hồi: Giúp đẩy đĩa van về vị trí đóng khi không có áp lực khí đi qua.

• Gioăng làm kín: Thường làm từ PTFE hoặc NBR để ngăn chặn tuyệt đối tình trạng rò rỉ khí.

• Đầu kết nối: Thiết kế ren trong, ren ngoài hoặc đầu nối nhanh tiện lợi.

Nguyên lý hoạt động diễn ra hoàn toàn tự động dựa trên chênh lệch áp suất:

• Khi máy nén tạo ra áp suất đẩy khí đi đúng chiều, lực nén này thắng lực đàn hồi của lò xo, đẩy đĩa van dịch chuyển để dòng khí đi qua (van mở).

• Khi áp suất nguồn giảm hoặc có dòng khí hồi ngược từ phía sau, lực lò xo kết hợp với áp lực ngược sẽ đẩy chặt đĩa van áp sát vào đế van, bịt kín hoàn toàn đường đi, ngăn không cho khí quay trở lại (van đóng).

Phân tích chuyên sâu

Các loại van khí một chiều phổ biến

Trên thị trường hiện nay, van khí một chiều được phân loại dựa trên nhiều tiêu chí kỹ thuật khác nhau để phù hợp với từng ứng dụng cụ thể:

• Phân loại theo cấu tạo:

  • Van bi: Dùng viên bi di chuyển tự do trong rãnh, thích hợp cho lưu lượng nhỏ.

  • Van lá lật: Dùng bản lề lật mở theo chiều dòng khí, phù hợp với đường ống lớn.

  • Van piston và van lò xo: Sử dụng đĩa van kết hợp lò xo đàn hồi, đóng mở cực nhanh và chính xác cho hệ thống khí nén áp lực cao.

• Phân loại theo vật liệu:

  • Đồng: Giá thành kinh tế, chống ăn mòn tốt trong môi trường khí sạch thông thường.

  • Inox 304 / Inox 316: Chống gỉ sét tuyệt đối, thích hợp cho nhà máy thực phẩm, dược phẩm hoặc môi trường ẩm ướt.

  • Thép: Chuyên dùng cho các hệ thống áp suất siêu cao.

• Phân loại theo kiểu kết nối: Bao gồm kiểu ren trong, ren ngoài, đầu nối nhanh cắm ống hoặc dạng lắp mặt bích cho hệ thống công nghiệp nặng.

Thông số kỹ thuật cần quan tâm khi chọn van khí một chiều

Để chọn được thiết bị hoàn hảo, bạn cần nắm rõ bảng thông số kỹ thuật cốt lõi sau:

So sánh van khí một chiều với các loại van khác

Việc phân biệt rõ van khí một chiều với các dòng van khác giúp bạn bố trí vị trí lắp đặt chính xác trong sơ đồ hệ thống:

• So với van bi và van khóa: Các loại van này dùng để đóng/mở dòng chảy thủ công theo nhu cầu vận hành, trong khi van một chiều hoạt động hoàn toàn tự động dựa trên dòng khí.

• So với van điện từ (Solenoid valve): Van điện từ điều khiển đóng mở dòng khí bằng tín hiệu điện, còn van một chiều thuần túy vận hành bằng cơ học áp suất.

• So với van điều áp và van tiết lưu: Van điều áp dùng để giảm và giữ ổn định áp suất đầu ra, còn van tiết lưu điều chỉnh lưu lượng khí; trong khi đó chức năng duy nhất của van một chiều là chống hồi lưu.

Tại sao phải chọn đúng van khí một chiều?

Việc đầu tư và lắp đặt chính xác van khí một chiều mang lại những giá trị kỹ thuật sống còn cho toàn bộ dây chuyền:

• Ngăn khí hồi ngược: Triệt tiêu hoàn toàn hiện tượng dòng khí đảo chiều gây rối loạn áp suất.

• Bảo vệ máy nén khí: Ngăn chặn dầu và hơi ẩm từ hệ thống quay ngược lại làm hỏng đầu nén.

• Giữ ổn định áp suất: Đảm bảo áp suất tích trữ trong bình luôn ở mức tối ưu.

• Tiết kiệm điện năng: Giảm thiểu số lần khởi động lại không cần thiết của động cơ máy nén.

• Giảm hỏng hóc thiết bị: Tránh hiện tượng sốc áp làm rách gioăng hoặc nứt vỡ ống dẫn.

• Tăng tuổi thọ hệ thống: Giúp toàn bộ dây chuyền vận hành bền bỉ, trơn tru và an toàn tuyệt đối.

Ứng dụng thực tế

Van khí một chiều được sử dụng ở đâu?

Với tính năng chuyên biệt, thiết bị này hiện diện trong vô số ngành công nghiệp và thiết bị kỹ thuật hiện đại:

• Máy nén khí: Lắp đặt giữa đầu nén và bình chứa khí để ngăn khí nén tràn ngược về cụm đầu bơm.

• Hệ thống khí nén công nghiệp: Phân chia các nhánh cấp khí cho dây chuyền tự động hóa, robot lắp ráp.

• Nhà máy thực phẩm và dược phẩm: Đảm bảo nguồn khí sạch, không bị nhiễm chéo ngược dòng.

• Hệ thống HVAC và thiết bị y tế: Kiểm soát dòng khí tinh khiết trong các máy thở, thiết bị nha khoa và điều hòa trung tâm.

• Hệ thống chân không: Ngăn chặn áp suất dương rò rỉ ngược vào buồng hút chân không.

Những sai lầm thường gặp khi sử dụng van khí một chiều

Trong quá trình thi công và vận hành, kỹ thuật viên thường mắc phải một số sai lầm phổ biến:

• Lắp ngược chiều dòng khí: Không quan sát mũi tên chỉ hướng dẫn đến việc bịt kín hoàn toàn đường ống ngay từ đầu.

• Chọn sai áp suất làm việc: Dùng van chịu áp thấp cho hệ thống máy nén áp suất cao gây bục thân van.

• Không vệ sinh định kỳ: Bụi bẩn và dầu thừa bám vào lò xo làm đĩa van bị kẹt, không đóng kín được.

• Chọn kích thước quá nhỏ: Gây thắt cổ chai lưu lượng, làm sụt áp suất trên toàn hệ thống.

• Lắp sai vị trí: Đặt van ở khu vực có rung động quá mạnh mà không có giá đỡ giảm chấn.

Hướng dẫn / Checklist

Hướng dẫn chọn van khí một chiều phù hợp

Trước khi mua sắm thiết bị, hãy kiểm tra kỹ danh sách tiêu chuẩn sau để đảm bảo độ tương thích tối đa:

• Xác định lưu lượng khí cần thiết cho toàn hệ thống.

• Xác định chính xác áp suất làm việc tối đa của máy nén.

• Chọn đúng kích thước đường kính danh nghĩa (DN) hoặc kích thước ren.

• Chọn vật liệu phù hợp (Đồng cho khí thông thường, Inox cho môi trường ăn mòn).

• Kiểm tra nhiệt độ làm việc thực tế tại vị trí lắp đặt.

• Chọn đúng chuẩn ren kết nối (BSP hoặc NPT).

• Chọn mua thương hiệu uy tín có nguồn gốc xuất xứ rõ ràng.

Hướng dẫn lắp đặt và bảo dưỡng

Quy trình thi công chuẩn kỹ thuật giúp van khí một chiều đạt tuổi thọ tối đa:

1. Kiểm tra chiều mũi tên: Quan sát kỹ ký hiệu mũi tên khắc nổi trên thân van để đảm bảo lắp đúng hướng chuyển động của dòng khí.

2. Làm sạch đường ống: Vệ sinh sạch sẽ mạt kim loại, bụi bẩn bên trong ren kết nối trước khi lắp ráp.

3. Quấn băng tan đúng kỹ thuật: Quấn từ 5 đến 7 vòng băng tan theo chiều kim đồng hồ để tạo độ kín khít.

4. Siết lực vừa đủ: Dùng cờ lê siết chặt lực vừa phải, tránh siết quá mạnh làm biến dạng ren hoặc nứt thân van.

5. Kiểm tra rò rỉ: Khởi động hệ thống và dùng dung dịch xà phòng bôi vào các mối nối để kiểm tra độ kín.

6. Bảo dưỡng định kỳ: Kiểm tra hoạt động của van mỗi 6 tháng một lần.

7. Vệ sinh lò xo và đĩa van: Làm sạch cặn bẩn bám trên đĩa van và lò xo để đảm bảo độ nhạy bén khi đóng mở.

FAQ: Câu hỏi thường gặp

1.Van khí 1 chiều có dùng cho máy nén khí được không?

Hoàn toàn được. Đây là ứng dụng phổ biến và quan trọng nhất của van khí một chiều, giúp ngăn không cho khí nén trong bình tích áp tràn ngược lại đầu bơm khi máy ngừng chạy.

2.Van khí một chiều khác gì van nước một chiều?

Về mặt nguyên lý cơ bản đều cho chất lưu đi một chiều, tuy nhiên van khí nén được thiết kế với hành trình lò xo nhẹ hơn, độ nhạy cao hơn và vật liệu gioăng chuyên dụng để chịu được tốc độ dòng khí lớn cùng áp suất cao của hệ thống khí.

3.Van khí một chiều bằng đồng hay inox tốt hơn?

Inox (304/316) có độ bền cơ học và khả năng chống ăn mòn vượt trội hơn hẳn đồng. Tuy nhiên, van đồng lại có giá thành kinh tế hơn và đáp ứng hoàn hảo cho các hệ thống khí nén thông thường trong nhà xưởng khô ráo.

4.Khi nào nên thay van khí một chiều?

Bạn nên thay mới van ngay lập tức khi phát hiện hiện tượng rò rỉ khí ngược, tiếng kêu è è do lò xo bị lỏng, hoặc khi máy nén khí thường xuyên bị tụt áp trong lúc ngưng nghỉ.

5.Van khí 1 chiều có cần bảo trì định kỳ không?

Có. Nên kiểm tra và vệ sinh cặn dầu, bụi bẩn bám trên đĩa van và lò xo định kỳ từ 6 tháng đến 1 năm một lần để đảm bảo thiết bị luôn hoạt động nhạy bén và chính xác.

Kết luận

Tóm lại, việc đầu tư và lựa chọn chính xác van khí 1 chiều đóng vai trò quyết định đến độ an toàn, ổn định của toàn bộ mạng lưới khí nén. Nhấn mạnh rằng việc lựa chọn đúng kích thước, vật liệu và giới hạn áp suất sẽ giúp hệ thống vận hành trơn tru, tiết kiệm tối đa chi phí bảo trì và nâng cao tuổi thọ thiết bị.
