Toàn Diện Về Van Xả Khí DN20: Cấu Tạo, Nguyên Lý Và Ứng Dụng Trong Hệ Thống

Trong các hệ thống đường ống công nghiệp và dân dụng, việc tích tụ khí nén bên trong dòng chảy thường xuyên gây ra các hiện tượng như phát ra tiếng ồn khó chịu, giảm lưu lượng tuần hoàn hoặc làm cho máy bơm hoạt động không ổn định.

Nếu không được xử lý và xả khí kịp thời, lượng khí tích tụ này sẽ làm tăng nguy cơ ăn mòn đường ống, gây ra hiện tượng búa nước phá hủy thiết bị và làm suy giảm hiệu suất toàn bộ hệ thống.

Đó là lý do vì sao van xả khí dn 20 đóng vai trò vô cùng thiết yếu, giúp tự động giải phóng lượng khí dư thừa và bảo vệ hệ thống vận hành an toàn, bền bỉ theo thời gian.

Van xả khí DN20 là gì?

Van xả khí dn20 là dòng van cơ khí chuyên dụng được thiết kế để tự động xả lượng khí tích tụ bên trong hệ thống đường ống ra ngoài môi trường. Kích thước DN20 tương ứng với đường kính danh nghĩa của ống là 3/4 inch (khoảng 21mm), rất phổ biến trong các mạng lưới đường ống cấp nước vừa và nhỏ.

Chức năng tự động xả khí của thiết bị giúp duy trì diện tích lưu thông tối đa cho dòng chảy, từ đó tối ưu hóa hiệu suất làm việc của toàn bộ hệ thống mà không cần sự can thiệp thủ công liên tục từ con người.

Nguyên lý hoạt động của van xả khí DN 20

Cấu trúc cơ bản của thiết bị bao gồm một khoang chứa, quả phao bên trong và một lỗ thoát khí nhỏ ở đỉnh van.

Khi hệ thống vận hành và có khí tích tụ, lượng khí này sẽ bay lên điểm cao nhất và chiếm chỗ của nước trong khoang van, làm mực nước hạ xuống. Lúc này, phao nổi hạ theo mực nước, kéo theo cơ cấu trục mở cửa xả khí để thoát khí ra ngoài.

Khi khí đã thoát hết và nước dâng lên đầy khoang, phao nổi được đẩy lên cao, bịt kín lỗ thoát khí để ngăn không cho lưu chất rò rỉ ra ngoài.

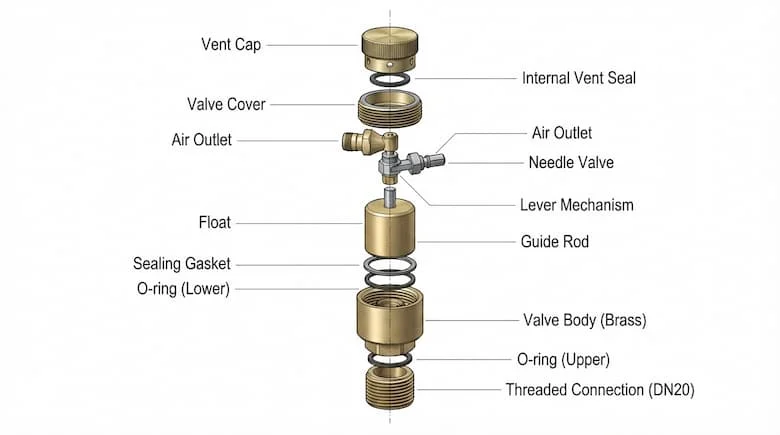

Cấu tạo của van xả khí DN 20

• Thân van: Thường làm từ đồng hoặc inox, chịu áp lực tốt và bảo vệ các bộ phận bên trong.

• Phao: Bộ phận chuyển động nhạy bén theo mực nước để đóng/mở lỗ xả khí.

• Trục dẫn hướng: Giúp định hình chuyển động lên xuống của phao luôn thẳng hàng và ổn định.

• Gioăng làm kín: Đảm bảo độ kín khít tuyệt đối, ngăn ngừa rò rỉ nước khi van đóng.

• Cửa xả khí: Nơi khí dư thừa thoát ra ngoài môi trường.

• Nắp van: Che chắn phía trên, bảo vệ cụm cơ cấu bên trong khỏi bụi bẩn và tác nhân ngoài.

• Kết nối ren: Kiểu kết nối phổ biến giúp việc lắp đặt và tháo rời trở nên nhanh chóng, thuận tiện.

Phân loại van xả khí DN 20

Theo nguyên lý và cấu tạo

• Van xả khí tự động: Hoạt động dựa trên sự thay đổi mực nước và phao nổi hoàn toàn tự động.

• Van xả khí đơn: Chỉ có một lỗ thoát khí nhỏ, phù hợp cho hệ thống áp suất trung bình.

• Van xả khí kép: Kết hợp cả lỗ xả lớn (khi xả nước đầy đường ống) và lỗ nhỏ (xả khí áp lực khi vận hành).

Theo vật liệu và môi trường

• Vật liệu: Phân thành van đồng (thông dụng, giá tốt), van gang cầu, và van inox 304/316 (chống ăn mòn hóa chất tuyệt vời).

• Môi trường làm việc: Dùng cho hệ thống nước sạch, hệ thống HVAC, Chiller, PCCC và các nhà máy xử lý nước thải công nghiệp.

Thông số kỹ thuật quan trọng

So sánh các loại van xả khí DN 20

• Van tự động vs Van kép: Van tự động nhỏ gọn, thích hợp dân dụng và công nghiệp nhẹ; van kép xử lý lưu lượng khí lớn hơn ở các tuyến ống chính.

• Đồng vs Inox: Van đồng tiết kiệm chi phí, độ bền cao với nước sạch; van inox chuyên dụng cho môi trường hóa chất, nước muối có độ ăn mòn khắc nghiệt.

• Ren BSP vs Ren NPT: Ren BSP phổ biến tại thị trường châu Âu và châu Á, trong khi ren NPT theo tiêu chuẩn Mỹ, cần lưu ý chọn đúng hệ ren để tránh rò rỉ.

Tại sao nên sử dụng van xả khí DN 20?

Việc trang bị van xả khí dn 20 mang lại nhiều lợi ích kinh tế và kỹ thuật to lớn:

• Loại bỏ hoàn toàn khí tích tụ, giúp hệ thống vận hành êm ái, không còn tiếng ồn.

• Ngăn chặn hiện tượng búa nước, bảo vệ an toàn cho máy bơm và các thiết bị trên tuyến ống.

• Duy trì lưu lượng chảy ổn định, tối ưu hóa năng suất truyền tải lưu chất.

• Giảm thiểu chi phí bảo trì, sửa chữa thiết bị nhờ kéo dài tuổi thọ toàn bộ hệ thống đường ống.

Ứng dụng thực tế của van xả khí DN 20

• Hệ thống cấp nước: Lắp đặt tại các tòa nhà cao tầng, trạm bơm cấp nước sinh hoạt.

• Hệ thống HVAC & Chiller: Xả khí trong các đường ống nước lạnh tuần hoàn điều hòa không khí.

• PCCC: Đảm bảo đường ống phòng cháy luôn đầy nước, sẵn sàng kích hoạt khi có sự cố.

• Nhà máy xử lý nước & Tưới tiêu: Giải phóng khí sinh ra trong quá trình lọc và bơm nước nông nghiệp.

• Công nghiệp thực phẩm & Hóa chất: Hỗ trợ điều phối dòng lưu chất an toàn trong các đường ống khép kín.

Khi nào cần sử dụng van xả khí DN 20?

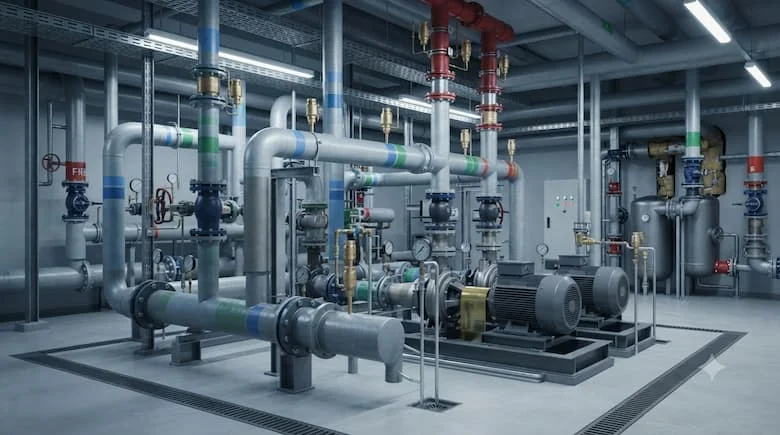

Bạn bắt buộc phải lắp đặt thiết bị này tại các vị trí điểm cao nhất của tuyến ống, dọc theo các đoạn ống dài, trước và sau trạm bơm, hoặc tại các điểm gãy khúc nơi bọt khí dễ dàng bị kẹt lại trong quá trình vận hành hệ thống tuần hoàn.

Những sai lầm thường gặp khi lựa chọn

• Chọn sai kích thước DN khiến van không tương thích với đường kính ống thực tế.

• Lắp đặt sai vị trí (không đặt ở điểm cao nhất của hệ thống đường ống).

• Chọn sai vật liệu dẫn đến hiện tượng ăn mòn nhanh chóng khi gặp hóa chất hoặc nhiệt độ cao.

• Không kiểm tra áp suất làm việc dẫn đến nứt vỡ van khi áp lực hệ thống tăng cao đột ngột.

Hướng dẫn lựa chọn van xả khí DN 20 phù hợp

• Xác định chính xác loại lưu chất (nước sạch, nước nóng hay hóa chất).

• Đánh giá áp suất và nhiệt độ tối đa của hệ thống.

• Lựa chọn vật liệu thân van và gioăng làm kín tương thích môi trường.

• Kiểm tra tiêu chuẩn kết nối ren và vị trí lắp đặt thực tế trên công trường.

Hướng dẫn lắp đặt và bảo trì

1. Luôn lắp đặt van thẳng đứng tại vị trí cao nhất của đoạn ống cần xả khí.

2. Đảm bảo chiều mũi tên trên thân van trùng với chiều hướng lên của khí thoát.

3. Kiểm tra kỹ độ kín của mối nối ren và tiến hành thử áp lực chống rò rỉ trước khi vận hành chính thức.

4. Thực hiện vệ sinh định kỳ, kiểm tra phao và thay thế gioăng làm kín nếu phát hiện dấu hiệu mài mòn.

FAQ

1.Van xả khí DN20 dùng để làm gì?

Thiết bị này dùng để tự động xả khí tích tụ trong đường ống ra ngoài, giúp hệ thống vận hành ổn định và tránh búa nước.

2.DN20 tương đương bao nhiêu inch?

DN20 tương đương với kích thước ống 3/4 inch (đường kính khoảng 21mm).

3.Van xả khí DN20 có dùng cho nước nóng được không?

Có, miễn là bạn chọn loại van có vật liệu thân và gioăng chịu được dải nhiệt độ cao của nước nóng.

4.Nên chọn van xả khí đồng hay inox?

Chọn van đồng cho hệ thống nước thông thường để tiết kiệm chi phí, và chọn van inox cho hệ thống có tính ăn mòn cao.

5.Bao lâu nên bảo dưỡng van xả khí DN20?

Nên kiểm tra và bảo dưỡng định kỳ từ 6 tháng đến 1 năm một lần để đảm bảo phao và gioăng hoạt động nhạy bén.

Kết Luận

Tóm lại, van xả khí dn20 là một linh kiện nhỏ nhưng đóng vai trò quyết định đến độ bền và hiệu suất của toàn bộ mạng lưới đường ống. Việc đầu tư thiết bị chuẩn xác giúp doanh nghiệp tránh khỏi những tổn thất do hỏng hóc thiết bị và tối ưu hóa chi phí vận hành lâu dài.
