Van 1 chiều máy hơi: Vai trò, Cấu tạo và Tiêu chuẩn lựa chọn chính xác

Hệ thống máy hơi và nồi hơi công nghiệp vận hành với áp suất và nhiệt độ cao, liên tục đẩy dòng năng lượng qua mạng lưới đường ống đến các thiết bị tiêu thụ. Trong quá trình vận hành thực tế, khi áp suất phía sau biến động hoặc thiết bị dừng hoạt động đột ngột, dòng hơi có xu hướng chảy ngược lại nguồn cấp. Hiện tượng này gây ra các xung lực thủy động mạnh, làm rung lắc đường ống, xói mòn cơ cấu bên trong và đe dọa trực tiếp đến sự an toàn của toàn bộ hệ thống.

Van 1 chiều máy hơi đóng vai trò là chốt chặn bảo vệ cốt lõi, tự động kiểm soát hướng đi của môi chất và ngăn chặn triệt để tình trạng dòng chảy đảo chiều. Tuy nhiên, việc lựa chọn thiết bị này đòi hỏi sự khắt khe về kỹ thuật bởi không phải dòng van nước thông thường nào cũng đáp ứng được môi trường nhiệt độ và áp suất cao. Việc nắm vững các yếu tố như nhiệt độ, áp suất làm việc, vật liệu chế tạo, kiểu van và vị trí lắp đặt là chìa khóa quyết định sự ổn định của hệ thống.

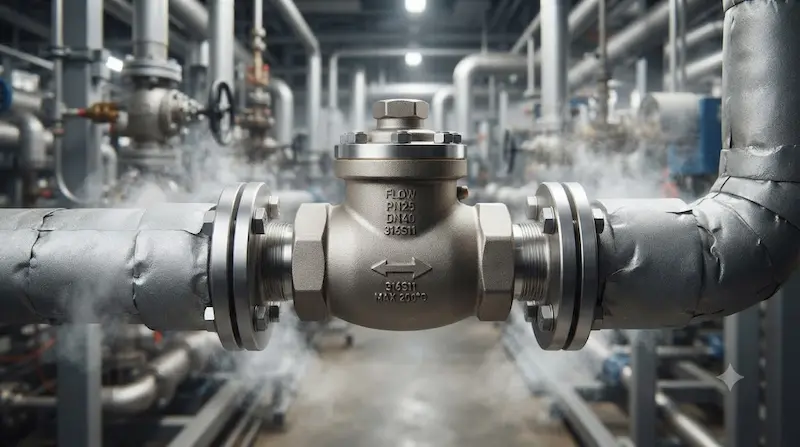

Van 1 chiều máy hơi là gì?

Van 1 chiều máy hơi là thiết bị chuyên dụng được lắp trên đường ống hơi nhằm cho phép môi chất đi theo một hướng nhất định và hạn chế dòng hơi chảy ngược khi điều kiện áp suất thay đổi. Tùy thuộc vào thiết kế kỹ thuật, van sử dụng đĩa van, lá van hoặc piston kết hợp với trọng lực hoặc lò xo để tự động đóng kín khi dòng chảy đảo chiều.

Vai trò và bản chất hoạt động trong hệ thống

Thiết bị này hoạt động hoàn toàn tự động dựa trên chênh lệch áp suất của dòng môi chất mà không cần sự can thiệp thủ công từ con người. Điều này tạo nên sự khác biệt cốt lõi giữa van 1 chiều và các dòng van khóa hơi thông thường. Trong các hệ thống nhiệt công nghiệp, việc lựa chọn van chuyên dụng cho hơi là bắt buộc vì các dòng van thông thường không chịu được biên độ nhiệt lớn, dễ dẫn đến biến dạng gioăng làm kín và rò rỉ nghiêm trọng.

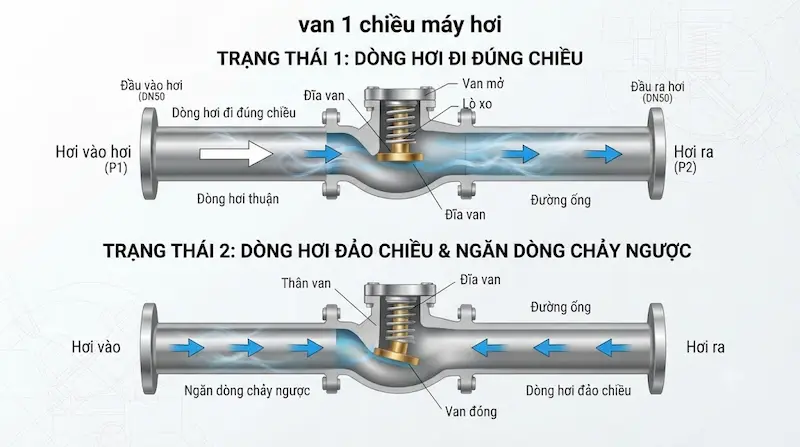

Nguyên lý hoạt động của van 1 chiều hơi

Quá trình vận hành của van 1 chiều máy hơi diễn ra hoàn toàn tự động dựa trên sự thay đổi áp suất tại đầu vào và đầu ra của van:

• Khi hơi đi đúng chiều: Áp suất từ phía máy hơi tạo ra lực tác động lớn hơn lực cản của lò xo hoặc trọng lượng đĩa van, đẩy đĩa/lá van mở ra và cho phép dòng hơi đi qua thân van đến thiết bị sử dụng.

• Khi dòng hơi giảm hoặc đảo chiều: Áp suất đầu vào giảm xuống hoặc dòng chảy có xu hướng ngược lại, chênh lệch áp suất thay đổi khiến bộ phận đóng van nhanh chóng quay trở về vị trí ban đầu nhờ lực lò xo hoặc trọng lực, đóng kín đường dẫn và ngăn chặn dòng hơi quay ngược.

• Khi hệ thống dừng hoạt động: Van duy trì trạng thái đóng hoàn toàn, cách ly đường ống với các thiết bị phía sau để tránh hiện tượng ngưng tụ ngược dòng gây tổn hại cho nguồn cấp.

Cấu tạo van 1 chiều máy hơi gồm những bộ phận nào?

• Thân van: Chứa đựng các chi tiết bên trong, chịu trách nhiệm chính trong việc chịu áp suất và nhiệt độ cao của môi chất hơi. Vật liệu thân van thường là thép đúc, gang dẻo hoặc inox.

• Đĩa hoặc lá van: Là bộ phận trực tiếp chịu dòng chảy, thực hiện nhiệm vụ đóng mở đường dẫn hơi và quyết định khả năng ngăn dòng ngược.

• Trục hoặc cơ cấu dẫn hướng: Giúp bộ phận đóng mở chuyển động tịnh tiến hoặc quay đúng quỹ đạo, hạn chế hiện tượng kẹt van do giãn nở nhiệt.

• Lò xo (đối với dòng van lò xo): Tạo lực nén hỗ trợ đóng van nhanh chóng khi lưu lượng giảm, giúp phản ứng kịp thời với các biến động áp suất.

• Gioăng và bề mặt làm kín (Seat): Tạo độ kín khít tuyệt đối giữa đĩa van và thân van khi đóng, ngăn chặn hoàn toàn hiện tượng rò rỉ hơi nóng.

Các loại van 1 chiều dùng cho máy hơi phổ biến

1. Van 1 chiều lá lật

• Đặc điểm: Đĩa van chuyển động xoay quanh một bản lề cố định, cấu trúc tương đối đơn giản và dễ bảo trì.

• Ứng dụng: Phù hợp với các hệ thống đường ống hơi có lưu lượng lớn và vận tốc ổn định. Cần lưu ý lắp đặt đúng hướng dòng chảy thẳng đứng hoặc nằm ngang theo khuyến cáo nhà sản xuất.

2. Van 1 chiều lò xo

• Đặc điểm: Sử dụng lực đàn hồi của lò xo để ép đĩa van về vị trí đóng ngay khi lưu lượng giảm.

• Ứng dụng: Khả năng phản ứng cực nhanh, tối ưu cho các hệ thống yêu cầu chống dòng ngược đột ngột và hạn chế tối đa hiện tượng va đập thủy lực.

3. Van 1 chiều piston

• Đặc điểm: Sử dụng cơ cấu piston trượt bên trong ống dẫn hướng, kết cấu cực kỳ kín khít và chịu được áp lực cao.

• Ứng dụng: Thường xuất hiện trong các hệ thống hơi công nghiệp nặng, đòi hỏi độ bền cơ học và tuổi thọ vận hành lâu dài.

Lựa chọn kỹ thuật: Không có một dòng van nào là tối ưu cho mọi hệ thống. Việc lựa chọn phụ thuộc hoàn toàn vào áp suất vận hành, nhiệt độ môi chất, lưu lượng dòng chảy, đường kính ống và đặc thù không gian lắp đặt.

Thông số kỹ thuật cần quan tâm khi chọn van 1 chiều máy hơi

Việc kiểm soát chính xác các thông số kỹ thuật giúp đảm bảo an toàn tuyệt đối cho hệ thống hơi:

• Kích thước danh nghĩa (DN): Phải tương thích với đường kính ống như DN15, DN20, DN25, DN32, DN40, DN50...

• Áp suất làm việc (PN / Class): Thể hiện khả năng chịu áp lực tối đa của van, ví dụ PN16, PN25, PN40 hoặc tiêu chuẩn ASME Class 150/300.

• Nhiệt độ làm việc tối đa: Hơi bão hòa hoặc hơi quá nhiệt thường có nhiệt độ rất cao (lên đến 250°C - 400°C), đòi hỏi vật liệu van phải đáp ứng được ngưỡng nhiệt này.

• Vật liệu chế tạo: Thân van, đĩa van và gioăng làm kín phải chịu được nhiệt độ cao, chống ăn mòn và oxy hóa tốt.

• Kiểu kết nối: Kết nối ren cho đường ống nhỏ hoặc kết nối mặt bích (JIS, DIN, ANSI) cho đường ống lớn chịu áp suất cao.

• Tổn thất áp suất: Đảm bảo van mở hoàn toàn không gây sụt áp quá lớn ảnh hưởng đến hiệu suất thiết bị tiêu thụ.

Van 1 chiều máy hơi khác gì van 1 chiều dùng cho nước?

Lưu ý quan trọng: Hai thiết bị có thể có hình dáng bên ngoài tương tự nhau, nhưng thông số làm việc và khả năng chịu nhiệt hoàn toàn khác biệt. Tuyệt đối không dùng van nước lắp cho đường ống hơi để tránh nguy cơ phá hỏng gioăng và rò rỉ áp suất nguy hiểm.

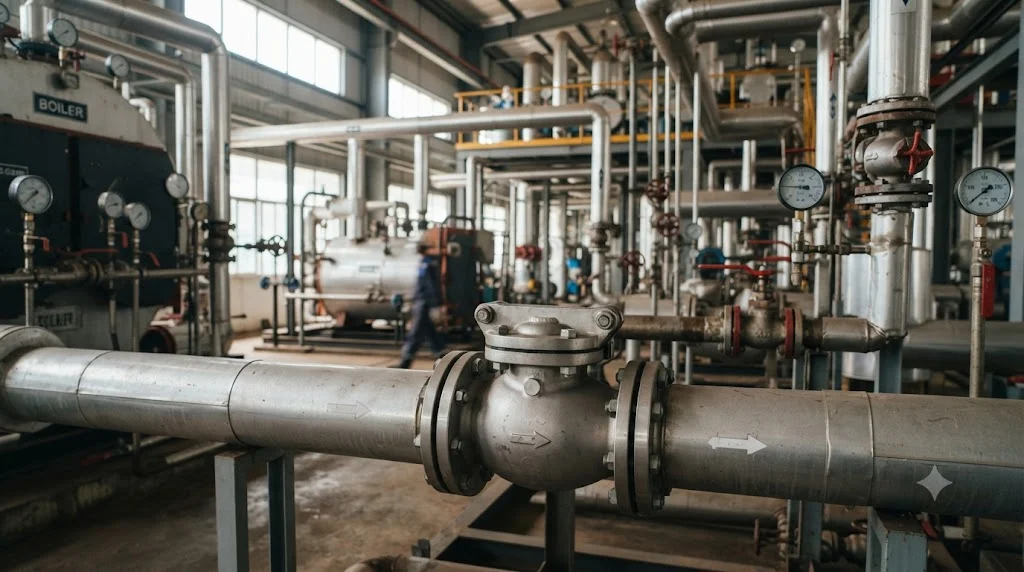

Van mchiều máy hơi được sử dụng ở đâu?

• Đường ống chính từ nồi hơi: Lắp đặt ngay sau van tổng để ngăn hơi quay ngược lại buồng đốt khi dừng hệ thống.

• Hệ thống cấp hơi công nghiệp: Đảm bảo dòng năng lượng phân bổ đều đến các phân xưởng sản xuất mà không bị xung đột áp suất.

• Đường hơi đến thiết bị trao đổi nhiệt: Ngăn chặn nước ngưng hoặc hơi áp lực cao trào ngược khi thiết bị ngắt chu trình làm việc.

• Hệ thống gia nhiệt và sấy công nghiệp: Duy trì sự ổn định nhiệt độ, tránh hiện tượng sụt áp cục bộ làm giảm chất lượng sản phẩm.

• Các nhánh rẽ phức tạp: Hạn chế triệt để dòng chảy ngược tại các điểm giao cắt áp suất trong nhà máy lớn.

5 sai lầm thường gặp khi chọn và lắp van 1 chiều hơi

• Sai lầm 1: Chọn van chỉ dựa vào kích thước ống (DN): Bỏ qua yếu tố áp suất và nhiệt độ thực tế dẫn đến việc van bị biến dạng hoặc nứt vỡ dưới nhiệt độ cao.

• Sai lầm 2: Dùng van 1 chiều nước cho đường hơi: Sử dụng nhầm vật liệu gioăng và thân van không chịu nhiệt, gây rò rỉ hơi nóng nguy hiểm chỉ sau thời gian ngắn vận hành.

• Sai lầm 3: Lắp ngược chiều dòng chảy: Không quan sát kỹ mũi tên chỉ hướng trên thân van, khiến hệ thống bị tắc nghẽn hoàn toàn.

• Sai lầm 4: Không quan tâm đến tốc độ dòng: Lựa chọn sai loại van cho dòng hơi có vận tốc biến thiên lớn dẫn đến tiếng ồn, rung lắc và va đập cơ học.

• Sai lầm 5: Bỏ quên lịch trình kiểm tra bảo dưỡng: Không vệ sinh định kỳ khiến cặn bẩn bám kẹt đĩa van, làm mất khả năng đóng kín tuyệt đối.

Cách chọn van một chiều máy hơi phù hợp

Để sở hữu một hệ thống vận hành bền bỉ, kỹ sư và nhà vận hành nên tuân thủ quy trình lựa chọn 6 bước sau đây:

Bước 1: Xác định chính xác môi chất (hơi bão hòa hay hơi quá nhiệt).

Bước 2: Xác định kích thước danh nghĩa (DN) của đường ống thực tế.

Bước 3: Đo lường và xác định áp suất làm việc tối đa của toàn hệ thống.

Bước 4: Kiểm tra nhiệt độ vận hành cao nhất tại vị trí lắp đặt.

Bước 5: Lựa chọn vật liệu thân van, đĩa van, gioăng làm kín và kiểu kết nối (ren/mặt bích).

Bước 6: Đối chiếu thông số kỹ thuật với catalog chính hãng từ nhà sản xuất trước khi quyết định mua.

Lưu ý khi lắp đặt và bảo dưỡng van một chiều máy hơi

• Trong quá trình lắp đặt: Kiểm tra kỹ mũi tên hướng dòng chảy trên thân van, làm sạch hoàn toàn mạt hàn và rác trong đường ống trước khi siết bu lông. Tránh để trọng lượng đường ống tạo lực cơ học bất thường đè trực tiếp lên thân van.

• Trong quá trình bảo dưỡng: Định kỳ kiểm tra tình trạng độ mòn của đĩa van, độ kín của bề mặt seat và gioăng làm kín. Lắng nghe các tiếng kêu bất thường hoặc hiện tượng rung động để xử lý kịp thời trước khi xảy ra sự cố rò rỉ hơi.

Câu hỏi thường gặp về van một chiều máy hơi

Van 1 chiều máy hơi có tác dụng gì?

Thiết bị giúp duy trì dòng môi chất di chuyển theo một hướng duy nhất và tự động ngăn chặn hiện tượng dòng hơi chảy ngược khi áp suất hệ thống thay đổi.

Van 1 chiều dùng cho nước có dùng cho máy hơi được không?

Không nên. Do giới hạn về nhiệt độ, áp suất và chất liệu gioăng làm kín, van nước sẽ nhanh chóng bị hỏng khi gặp nhiệt độ hơi nóng công nghiệp.

Nên chọn van 1 chiều lá lật hay van lò xo cho hệ thống hơi?

Việc lựa chọn phụ thuộc vào lưu lượng, tốc độ dòng chảy và yêu cầu chống phản áp của từng hệ thống cụ thể, không có một mẫu van duy nhất cho mọi trường hợp.

Chọn van một chiều máy hơi theo DN như thế nào?

DN phải tương thích với đường ống, tuy nhiên bắt buộc phải kiểm tra kèm các thông số áp suất, nhiệt độ và kiểu kết nối để đảm bảo an toàn.

Chọn đúng van 1 chiều máy hơi để hệ thống vận hành ổn định

Van một chiều máy hơi giữ vai trò cốt lõi trong việc kiểm soát hướng đi và hạn chế triệt để dòng hơi chảy ngược, bảo vệ an toàn cho toàn bộ hệ thống đường ống và thiết bị công nghiệp. Mặc dù sở hữu cấu tạo và nguyên lý hoạt động tương đối gọn gàng, việc lựa chọn thiết bị này đòi hỏi sự chính xác cao về mặt kỹ thuật chứ không thể chỉ dựa vào kích thước danh nghĩa (DN).
