Stainless Steel Ball Valve with Red Handle: Tiêu chuẩn lựa chọn và cấu tạo chi tiết

Trong các hệ thống cấp nước, khí nén, dầu mỏ hay đường ống công nghiệp đòi hỏi khả năng kiểm soát dòng chảy nhanh chóng, van bi luôn là giải pháp được ưu tiên hàng đầu. Tuy nhiên, khi tìm mua một thiết bị stainless steel ball valve with red handle, người dùng thường dễ gặp phải tình trạng các sản phẩm có vẻ ngoài tương tự nhau nhưng lại hoàn toàn khác biệt về vật liệu, kích thước danh nghĩa, tiêu chuẩn ren, mức áp suất chịu đựng cũng như chất lượng gia công cơ khí.

Cần lưu ý rằng phần tay gạt màu đỏ chỉ là điểm nhấn trực quan giúp người vận hành nhận diện thao tác đóng/mở nhanh, tuyệt đối không phải là yếu tố quyết định chất lượng hay khả năng chịu áp lực của van. Việc hiểu rõ bản chất kỹ thuật sẽ giúp bạn trả lời câu hỏi cốt lõi: Làm thế nào để phân tích đúng và lựa chọn chính xác dòng van bi inox tay đỏ tối ưu cho hệ thống của mình?

Stainless Steel Ball Valve with Red Handle là gì?

Stainless steel ball valve with red handle là dòng van bi cấu tạo từ vật liệu thép không gỉ, sử dụng một viên bi đục lỗ ở tâm để điều tiết trạng thái dòng chảy kết hợp với tay gạt màu đỏ bên ngoài. Khi người vận hành xoay tay gạt một góc khoảng 90 độ, lỗ xuyên tâm của viên bi sẽ thay đổi vị trí tương ứng so với đường ống, cho phép môi chất di chuyển thông suốt hoặc bị chặn lại hoàn toàn.

Cấu trúc tổng thể của thiết bị này bao gồm các thành phần chủ chốt:

• Stainless steel (Thân inox): Đảm bảo độ bền cơ học cao, chống ăn mòn và chịu nhiệt tốt trong môi trường khắc nghiệt.

• Ball valve (Bi van): Cơ chế đóng/mở nhanh bằng viên bi hình cầu xoay linh hoạt.

• Red handle (Tay gạt đỏ): Cần gạt kim loại bọc nhựa màu đỏ giúp tạo lực momen xoắn để quay bi van và định vị trạng thái.

• Full port / Reduced port: Thiết kế đường kính lỗ bi tác động trực tiếp đến lưu lượng và tổn thất áp suất của dòng chảy qua van.

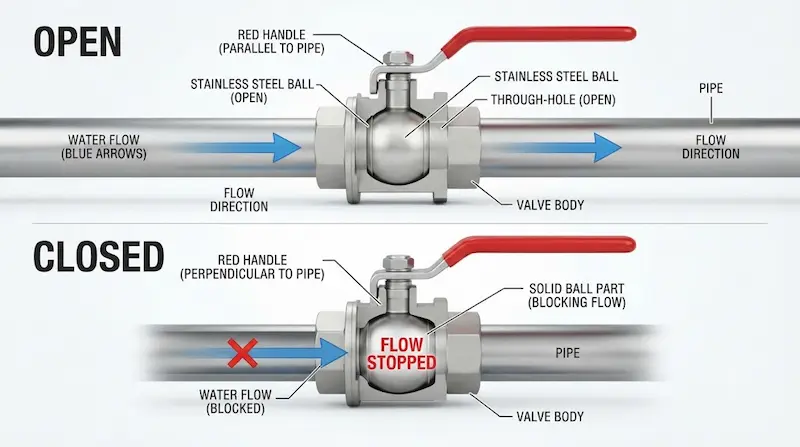

Nguyên lý hoạt động của van bi inox tay đỏ

Quá trình vận hành của van dựa trên góc quay cơ học đơn giản nhưng mang lại hiệu suất kiểm soát dòng chảy cực kỳ ấn tượng:

• Trạng thái mở van: Khi tay gạt được kéo song song với hướng đi của đường ống, lỗ xuyên tâm của viên bi nằm thẳng hàng với dòng chảy, tạo không gian thông thoáng cho môi chất đi qua trơn tru.

• Trạng thái đóng van: Khi xoay tay gạt một góc khoảng 90 độ, viên bi xoay theo trục vuông góc, phần mặt đặc của bi bịt kín hoàn toàn đường dẫn, khiến dòng chất lỏng hoặc khí bị ngắt lập tức.

Tại sao van bi có khả năng đóng/mở nhanh?

Nhờ cấu tạo tối ưu chỉ với góc xoay 90 độ, ít bộ phận ma sát chuyển động phức tạp, dòng van này cực kỳ phù hợp cho các hệ thống yêu cầu đóng cắt khẩn cấp hoặc thao tác tần suất cao. Tuy nhiên, cần lưu ý không nên mặc định mọi loại van bi đều dùng để điều tiết lưu lượng liên tục (chỉnh van ở góc mở trung gian), vì dòng chảy xiết có thể làm xói mòn gioăng làm kín và bề mặt bi.

Cấu tạo stainless steel ball valve with red handle gồm những bộ phận nào?

• Thân van: Thường làm từ inox SS304 hoặc SS316, chịu lực chính cho toàn bộ hệ thống. Độ dày thành thân và phương pháp đúc quyết định trực tiếp đến mức áp suất làm việc tối đa của van.

• Bi van: Viên bi hình cầu được khoan lỗ xuyên tâm nhẵn bóng. Thiết kế này quyết định van thuộc dạng cổng đầy (full port) hay cổng thu hẹp (reduced port).

• Gioăng làm kín (Seat): Sử dụng các vật liệu chất lượng cao như PTFE hoặc RPTFE nhằm tạo độ khít hoàn hảo, chống rò rỉ môi chất ra ngoài viền bi.

• Ty van (Stem): Trục truyền lực kết nối từ tay gạt xuống viên bi, đòi hỏi cơ cấu làm kín chống xì áp suất dọc theo trục.

• Tay gạt đỏ: Cần gạt tạo đòn bẩy giúp người dùng xoay van nhẹ nhàng. Màu đỏ chủ yếu mang tính chất cảnh báo và nhận diện trực quan trong hệ thống đường ống phức tạp.

Thông số kỹ thuật cần kiểm tra trước khi mua

Để đảm bảo hiệu suất vận hành và an toàn, kỹ sư cần kiểm tra kỹ lưỡng bảng thông số kỹ thuật tiêu chuẩn:

Tại sao không nên chọn van chỉ dựa vào kích thước DN?

Ví dụ, thông số DN20 chỉ cho biết đường kính danh nghĩa của ống, nhưng chưa đủ để khẳng định van có lắp vừa khít hay không. Bạn phải kiểm tra thêm tiêu chuẩn ren (BSP hay NPT) và bước ren thực tế để tránh tình trạng không vặn khớp được vào đường ống hiện hữu.

SS304 và SS316 – Nên chọn stainless steel ball valve loại nào?

Insight quan trọng:

Không phải lúc nào inox SS316 cũng là lựa chọn tối ưu nhất trong mọi trường hợp. Nếu hệ thống của bạn chỉ dẫn nước sạch, khí nén hoặc dầu thông thường, việc sử dụng SS304 là quá đủ để đảm bảo tuổi thọ và giúp tiết kiệm đáng kể chi phí đầu tư. SS316 chỉ thực sự cần thiết khi môi trường vận hành chứa hóa chất ăn mòn mạnh hoặc hơi muối biển ven bờ.

Full port và reduced port khác nhau như thế nào?

• Full port (Cổng đầy): Đường kính lỗ bên trong viên bi gần như tương đương với đường kính trong của đường ống kết nối, giúp dòng chảy đi qua không bị thắt cổ chai.

• Reduced port (Cổng thu hẹp): Lỗ xuyên tâm của bi van nhỏ hơn kích thước đường ống, tạo ra một mức độ cản trở dòng chảy nhất định.

Lựa chọn tối ưu:

Van full port giúp giảm thiểu tối đa tổn thất áp suất và duy trì lưu lượng ổn định, là lựa chọn hoàn hảo cho các hệ thống cần bơm đẩy mạnh. Trong khi đó, van reduced port có lợi thế hơn về kích thước nhỏ gọn và chi phí thấp hơn, phù hợp với các đoạn ống không quá khắt khe về lưu lượng.

Stainless steel ball valve with red handle khác gì van bi đồng tay đỏ?

• Van bi inox: Sở hữu khả năng chống ăn mòn tuyệt vời, độ bền cơ học cao, chịu nhiệt và áp lực lớn, ngoại hình sáng bóng chuyên nghiệp nhưng chi phí đầu tư nhỉnh hơn.

• Van bi đồng: Chi phí tiết kiệm hơn, thích hợp cho các hệ thống nước dân dụng, tuy nhiên không phải là lựa chọn bền vững trong môi trường hóa chất hoặc công nghiệp nặng có tính ăn mòn.

Nếu hệ thống của bạn yêu cầu độ tin cậy cao, vận hành liên tục trong nhà máy hoặc môi trường ẩm ướt, van bi inox tay đỏ luôn mang lại lợi thế vượt trội về lâu dài.

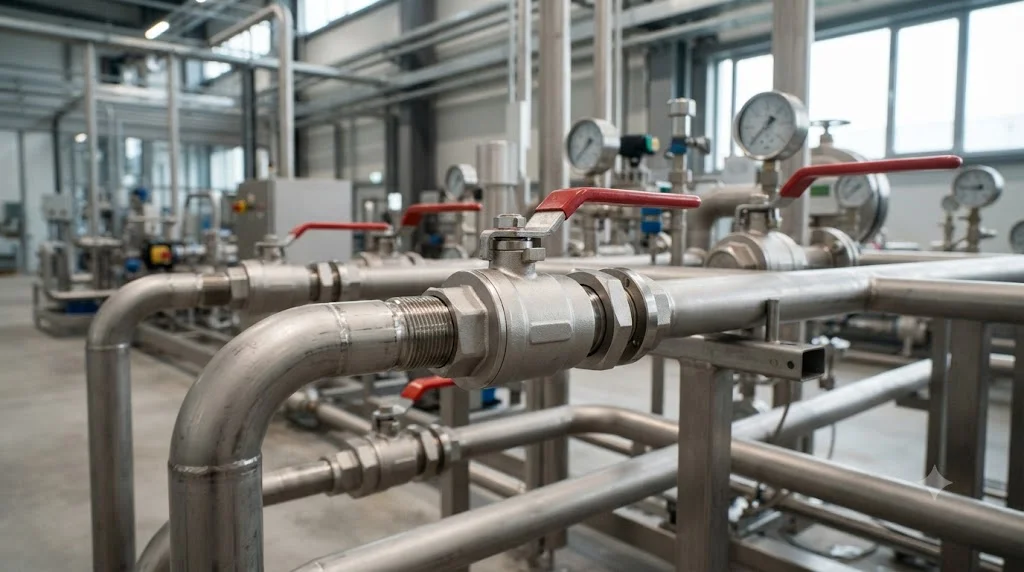

Stainless steel ball valve with red handle được sử dụng ở đâu?

• Hệ thống cấp và xử lý nước: [chèn link: hệ thống xử lý nước công nghiệp] Các trạm bơm, đường ống phân phối nước sạch và hệ thống lọc nước RO công suất lớn.

• Hệ thống khí nén: Đường ống dẫn khí từ máy nén khí trung tâm đến các máy công cụ, đảm bảo đóng ngắt nhanh dòng khí áp lực.

• Đường ống dầu và chất lỏng công nghiệp: Kiểm soát dòng chảy của dầu thủy lực, dầu bôi trơn hoặc các loại dung dịch kỹ thuật tương thích.

• Môi trường chống ăn mòn: Các nhà máy thực phẩm, dược phẩm, khu vực ven biển hoặc môi trường có độ ẩm cao đòi hỏi tiêu chuẩn vệ sinh và chống gỉ sét khắt khe.

Những sai lầm thường gặp khi chọn van bi inox tay đỏ

• Sai lầm 1: Chỉ nhìn vào màu tay gạt: Lầm tưởng tay gạt màu đỏ đồng nghĩa với chất lượng cao hoặc vật liệu inox chuẩn xác mà bỏ qua thông số kỹ thuật in nổi trên thân van.

• Sai lầm 2: Chỉ hỏi giá thành sản phẩm: So sánh giá mà không đặt cạnh các yếu tố cốt lõi như mác thép (SS304/SS316), tiêu chuẩn ren, độ dày thân van và chất lượng gioăng PTFE.

• Sai lầm 3: Không kiểm tra loại ren kết nối: Mua nhầm van ren hệ NPT trong khi hệ thống đường ống sử dụng tiêu chuẩn ren BSP, dẫn đến việc không thể lắp lẫn.

• Sai lầm 4: Đo đường kính ngoài ống để áp vào DN: Dẫn đến việc chọn sai kích thước danh nghĩa của van do nhầm lẫn giữa đường kính ngoài (OD) và đường kính định danh.

• Sai lầm 5: Lạm dụng van bi để điều tiết dòng chảy: Dùng tay gạt chỉnh góc mở trung gian liên tục làm xói mòn gioăng làm kín, gây rò rỉ sớm.

Cách chọn stainless steel ball valve with red handle đúng nhu cầu

Quy trình 6 bước chuyên nghiệp giúp bạn chọn mua chính xác sản phẩm:

Bước 1: Xác định rõ môi chất cần kiểm soát (nước, khí nén, dầu hay hóa chất).

Bước 2: Xác định kích thước đường ống và quy cách DN tương ứng.

Bước 3: Lựa chọn mác vật liệu phù hợp (SS304 cho môi trường thông thường, SS316 cho môi trường ăn mòn).

Bước 4: Kiểm tra tiêu chuẩn kết nối ren (BSP, NPT...) hoặc mặt bích.

Bước 5: Đối chiếu áp suất và nhiệt độ vận hành tối đa của hệ thống với giới hạn của van.

Bước 6: Kiểm tra cấu hình chi tiết (full port, loại gioăng làm kín, xuất xứ) qua catalog nhà sản xuất.

Checklist kiểm tra trước khi lắp đặt

•  Kiểm tra kỹ kích thước van có khớp với đường ống thực tế hay không.

•  Xác định chính xác loại ren kết nối để tránh rò rỉ chân ren.

•  Kiểm tra mác vật liệu thân van (đảm bảo đúng SS304 hoặc SS316 như cam kết).

•  Kiểm tra bề mặt gioăng và bi van không bị trầy xước.

•  Xác định hướng lắp đặt phù hợp với không gian thao tác tay gạt.

•  Vệ sinh sạch sẽ mạt hàn, rác thải trong đường ống trước khi siết van.

•  Không sử dụng lực đòn bẩy quá mức lên tay gạt khi siết nối ống.

•  Tiến hành chạy thử áp lực và kiểm tra rò rỉ sau khi hoàn tất lắp đặt.

FAQ

What is a stainless steel ball valve with red handle?

Đây là loại van bi làm bằng thép không gỉ, sử dụng tay gạt màu đỏ để điều khiển đóng mở dòng chảy thông qua góc quay 90 độ của viên bi đục lỗ.

Tay cầm màu đỏ có ý nghĩa gì đặc biệt không?

Màu đỏ chỉ đóng vai trò nhận diện trực quan giúp người vận hành thao tác nhanh chóng, không biểu thị cho mác vật liệu hay chất lượng bên trong của van.

Nên chọn mác inox SS304 hay SS316?

SS316 chống ăn mòn tốt hơn trong môi trường hóa chất hoặc muối biển, trong khi SS304 là lựa chọn tối ưu về chi phí cho các ứng dụng nước và khí nén thông thường.

Van bi inox tay đỏ có dùng được cho hệ thống nước sạch không?

Hoàn toàn được, với điều kiện vật liệu gioăng và thông số áp suất, nhiệt độ của van đáp ứng đúng tiêu chuẩn kỹ thuật của nguồn nước.

Cần cung cấp thông tin gì để nhận báo giá chính xác nhất?

Bạn cần cung cấp kích thước DN, mác vật liệu (SS304/SS316), kiểu ren kết nối, áp suất làm việc, môi chất sử dụng và số lượng cụ thể.

Chọn đúng stainless steel ball valve with red handle để hệ thống vận hành ổn định

Dòng sản phẩm stainless steel ball valve with red handle là giải pháp tối ưu cho các hệ thống đường ống đòi hỏi khả năng đóng/mở nhanh, độ bền cơ học cao và khả năng chống chịu ăn mòn tốt. Tuy nhiên, để thiết bị phát huy hết công năng, người dùng không nên lựa chọn cảm tính dựa trên hình thức bên ngoài hoặc màu sắc của tay gạt.
