Van điều chỉnh lưu lượng dầu: Vai trò, Nguyên lý và Tiêu chuẩn lựa chọn chính xác

Trong các hệ thống vận chuyển dầu, dầu thủy lực, dầu bôi trơn hay các loại chất lỏng chuyên dụng có độ nhớt cao, lưu lượng dòng chảy không phải lúc nào cũng cần duy trì ở mức tối đa. Tùy thuộc vào yêu cầu của từng thiết bị truyền động hoặc dây chuyền công nghệ, người vận hành đôi khi phải giảm bớt, tăng cường hoặc giữ cho lưu lượng dầu đi qua đường ống ở một mức ổn định tuyệt đối.

Nếu lựa chọn sai dòng thiết bị hoặc lắp nhầm loại van khóa thông thường, hậu quả để lại vô cùng nặng nề: lưu lượng dầu trở nên khó kiểm soát, tổn thất áp suất tăng vọt, thân van nhanh chóng bị xói mòn và xuống cấp, thậm chí nhiệt độ của dầu có thể tăng cao làm suy giảm tính chất bôi trơn. Do đó, việc đầu tư van điều chỉnh lưu lượng dầu đòi hỏi sự thấu hiểu kỹ lưỡng về áp suất, nhiệt độ, độ nhớt, dải lưu lượng yêu cầu và phương thức vận hành để hệ thống luôn vận hành an toàn và ổn định.

Van điều chỉnh lưu lượng dầu là gì?

Van điều chỉnh lưu lượng dầu là thiết bị chuyên dụng được dùng để thay đổi hoặc kiểm soát lượng dầu di chuyển qua đường ống bằng cách thay đổi diện tích tiết diện dòng chảy. Tùy thuộc vào yêu cầu của hệ thống, thiết bị này có thể được vận hành thủ công bằng tay hoặc tự động thông qua các bộ truyền động, với các thiết kế phổ biến như van tiết lưu, van kim, van cầu hoặc van điều khiển lưu lượng chuyên dụng.

Để hiểu đúng bản chất, người dùng cần phân biệt rõ ba nhóm thiết bị: van đóng/mở (chỉ dùng để cô lập dòng chảy ở hai trạng thái mở hoàn toàn hoặc đóng hoàn toàn), van điều chỉnh lưu lượng (có khả năng mở ở các góc độ trung gian để tinh chỉnh dòng) và van điều khiển tự động (tích hợp tín hiệu điện tử). Không phải mọi loại van dầu trên thị trường đều được thiết kế tối ưu để thực hiện nhiệm vụ điều tiết liên tục.

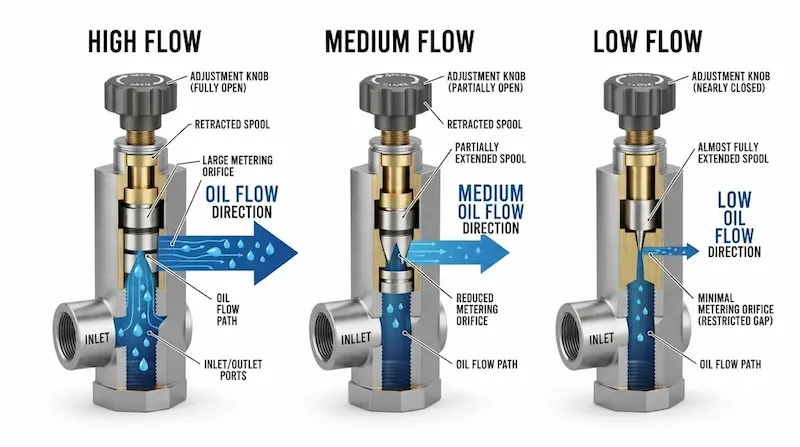

Nguyên lý hoạt động của van điều chỉnh lưu lượng dầu

Bản chất hoạt động của van điều chỉnh lưu lượng dầu dựa trên định luật cản trở thủy lực: khi tiết diện dòng chảy giảm, sức cản đường ống tăng lên khiến lưu lượng dầu đi qua giảm xuống; ngược lại, khi tiết diện mở rộng, sức cản giảm và lưu lượng tăng lên.

Trạng thái dòng chảy trải qua 3 mức độ cơ bản:

• Van mở lớn: Tiết diện thông thoáng, dầu di chuyển với lưu lượng cao và áp suất hao hụt thấp nhất.

• Van mở một phần (Trung gian): Tiết diện bị bóp lại, tạo ra vùng kiểm soát lưu lượng theo đúng mong muốn kỹ thuật.

• Van đóng hoàn toàn: Chặn đứng sự di chuyển của dòng dầu trong hệ thống.

Yếu tố cốt lõi cần lưu ý:

Lưu lượng dầu thực tế qua van không chỉ phụ thuộc hoàn toàn vào góc mở cơ học, mà còn chịu sự chi phối mạnh mẽ bởi chênh áp, độ nhớt của dầu, nhiệt độ vận hành, kích thước thực tế của van và đặc tính thủy lực của toàn bộ đường ống. Do đó, không thể xác định chính xác lưu lượng chỉ bằng cách mặc định "van kích thước DN này thì lưu lượng sẽ là con số cố định".

Các loại van điều chỉnh lưu lượng dầu phổ biến

• Van kim (Needle valve): Sử dụng đĩa van có hình dạng mũi nhọn thuôn dài, cho phép điều chỉnh lưu lượng cực kỳ tinh vi và chính xác, là lựa chọn hàng đầu cho các hệ thống có lưu lượng nhỏ và yêu cầu khắt khe.

• Van cầu (Globe valve): Sở hữu kết cấu đường dòng uốn lượn, mang lại khả năng điều tiết lưu lượng rất tốt trong các hệ thống chất lỏng công nghiệp quy mô lớn, tuy nhiên có thể gây ra tổn thất áp suất đáng kể.

• Van tiết lưu (Throttle valve): Chuyên dùng để thu hẹp cục bộ tiết diện dòng chảy, thường xuất hiện trong các mạch thủy lực để kiểm soát tốc độ của cơ cấu chấp hành.

• Van điều khiển lưu lượng tự động: Kết hợp cùng các bộ truyền động (actuator) điện hoặc khí nén, cho phép tự động thay đổi góc mở dựa trên tín hiệu phản hồi từ cảm biến hệ thống.

• Van bi điều tiết: Mặc dù một số cấu hình đặc biệt có thể điều chỉnh dòng, nhưng phần lớn van bi thông thường chỉ được thiết kế cho mục đích đóng/mở nhanh, không tối ưu cho việc tiết lưu liên tục.

Thông số kỹ thuật cần quan tâm khi chọn van điều chỉnh lưu lượng dầu

Bảng thông số kỹ thuật chuẩn hóa giúp kỹ sư lựa chọn thiết bị chính xác:

Giải thích sâu về thông số:

Độ nhớt và nhiệt độ của dầu đóng vai trò sống còn. Dầu có độ nhớt cao khi gặp nhiệt độ thấp sẽ trở nên đặc quánh, làm thay đổi hoàn toàn hệ số cản qua van so với khi hệ thống đạt nhiệt độ vận hành ổn định. Thêm vào đó, vật liệu gioăng làm kín (seal) phải là loại chuyên dụng chịu dầu (như Viton/FKM thay vì cao su thông thường) để tránh hiện tượng giãn nở, mục nát gây rò rỉ nguy hiểm.

Van điều chỉnh lưu lượng thủ công và tự động khác nhau thế nào?

• Van điều chỉnh thủ công: Thao tác vặn bằng tay, cấu trúc cơ khí đơn giản, chi phí đầu tư thấp, phù hợp với các hệ thống ít khi phải thay đổi lưu lượng hoặc các vị trí vận hành cố định thông thường.

• Van điều chỉnh tự động: Tích hợp động cơ điện hoặc khí nén, tự động điều tiết theo tín hiệu điều khiển trung tâm, lý tưởng cho các dây chuyền sản xuất tự động hóa cao đòi hỏi độ chính xác tuyệt đối.

Khi nào nên đầu tư tự động hóa?

Nếu quy trình công nghệ yêu cầu kỹ thuật phải thay đổi lưu lượng dầu liên tục theo tải trọng hoặc nhiệt độ của máy móc, việc sử dụng van tự động là bắt buộc. Ngược lại, nếu thông số lưu lượng đã được thiết lập cố định từ đầu và hiếm khi can thiệp, van điều chỉnh thủ công sẽ là phương án giúp tiết kiệm chi phí tối ưu.

So sánh van điều chỉnh lưu lượng với van đóng mở thông thường

Insight chuyên gia:

Có van trong tay không đồng nghĩa với việc hệ thống có khả năng điều tiết lưu lượng tốt. Việc sử dụng các dòng van đóng/mở nhanh (như van bi thông thường) để hãm dòng liên tục ở các vị trí mở trung gian sẽ tạo ra hiện tượng xâm thực, rung động mạnh, phá hỏng bề mặt làm kín và làm giảm tuổi thọ thiết bị một cách nhanh chóng.

Những yếu tố ảnh hưởng đến khả năng điều chỉnh lưu lượng dầu

• Sự thay đổi chênh áp: Biên độ chênh lệch áp suất giữa đầu vào và đầu ra của van thay đổi có thể làm dịch chuyển lưu lượng thực tế ngay cả khi người dùng giữ nguyên vị trí độ mở của van.

• Độ nhớt của dầu: Dầu công nghiệp có độ nhớt cao tạo ra ma sát lớn hơn nhiều so với nước, làm thay đổi đặc tính tổn thất áp suất qua khe hở van.

• Nhiệt độ môi chất: Nhiệt độ tăng làm giảm độ nhớt của dầu, làm thay đổi lưu lượng chảy qua cùng một góc mở van so với lúc hệ thống còn lạnh.

• Kích thước van không hợp lý: Lắp đặt một chiếc van có kích thước quá lớn so với đường ống thực tế sẽ khiến việc tinh chỉnh lưu lượng ở dải thấp trở nên cực kỳ khó khăn và kém chính xác.

• Đặc tính hình học của van: Mỗi cấu trúc van (kim, cầu, tiết lưu) sở hữu một đường cong quan hệ riêng biệt giữa góc độ mở và tỷ lệ lưu lượng đi qua.

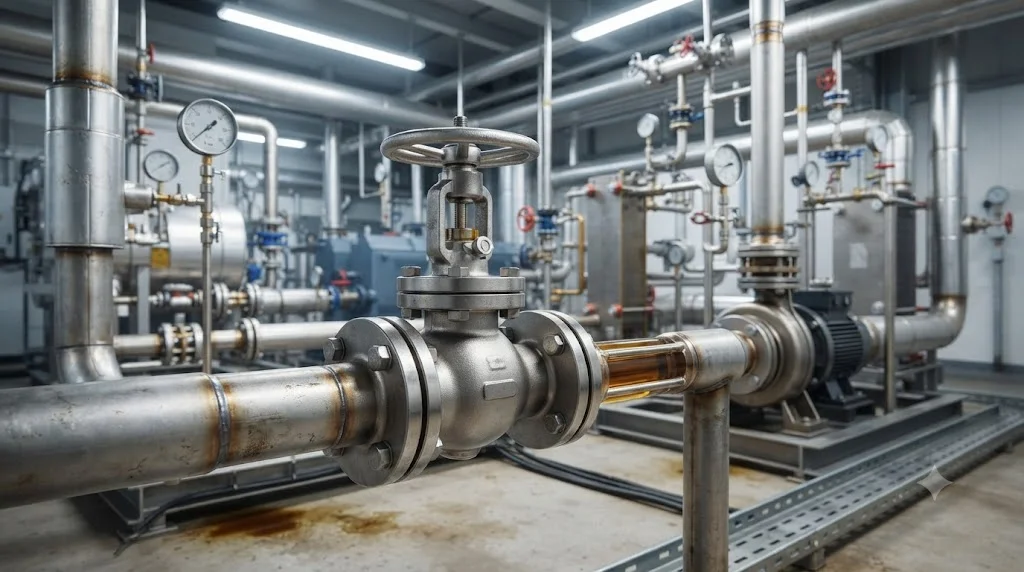

Van điều chỉnh lưu lượng được sử dụng ở đâu?

• Hệ thống dầu công nghiệp và bôi trơn: Kiểm soát lưu lượng dầu bôi trơn cấp cho các ổ bi, trục quay của động cơ và tuabin công suất lớn trong nhà máy.

• Hệ thống thủy lực chuyên dụng: [chèn link: van thủy lực công nghiệp] Điều chỉnh tốc độ di chuyển của xi lanh thủy lực, kiểm soát dòng dầu cấp cho các cơ cấu chấp hành trong máy ép, máy dập.

• Hệ thống dầu truyền nhiệt (Thermal oil): Kiểm soát lưu lượng dầu gia nhiệt đi qua các lò đốt, thiết bị trao đổi nhiệt nhằm duy trì biên độ nhiệt độ chính xác cho quá trình sản xuất.

• Thiết bị và máy móc cơ khí: Các dây chuyền gia công cơ khí chính xác, hộp số tự động công nghiệp đòi hỏi mạch dầu làm mát và nuôi dưỡng hệ thống hoạt động ổn định.

Những sai lầm thường chọn van điều chỉnh lưu lượng

• Sai lầm 1: Chọn van chỉ dựa vào kích thước DN: Lầm tưởng cứ lắp van DN50 là sẽ đạt đúng lưu lượng mong muốn mà bỏ qua các yếu tố về áp suất, chênh áp và độ nhớt của dầu.

• Sai lầm 2: Lạm dụng van bi đóng/mở để điều tiết liên tục: Dùng van bi thông thường chỉnh góc mở trung gian, dẫn đến việc gioăng PTFE nhanh chóng bị cào xước và rò rỉ nặng.

• Sai lầm 3: Chỉ quan tâm đến thông số áp suất: Quên mất việc kiểm tra nhiệt độ làm việc và tính tương thích hóa học của loại dầu với vật liệu làm gioăng.

• Sai lầm 4: Lựa chọn van có kích thước quá lớn: Khiến biên độ tinh chỉnh bị thu hẹp, người vận hành cực kỳ khó kiểm soát lưu lượng nhỏ ở giai đoạn đầu mở van.

• Sai lầm 5: Bỏ qua yếu tố biến thiên chênh áp: Không tính toán đến sự sụt giảm áp suất trong mạch dầu, khiến lưu lượng thực tế chênh lệch xa so với tính toán thiết kế ban đầu.

Cách chọn van điều chỉnh lưu lượng phù hợp

Quy trình 7 bước tiêu chuẩn giúp các kỹ sư lựa chọn thiết bị tối ưu:

Bước 1: Xác định rõ chủng loại dầu đang sử dụng (dầu thủy lực, dầu bôi trơn, dầu truyền nhiệt hay dầu cắt gọt).

Bước 2: Xác định dải lưu lượng yêu cầu (lưu lượng tối thiểu, lưu lượng bình thường và lưu lượng tối đa).

Bước 3: Xác định thông số áp suất vận hành tối đa và mức chênh áp dự kiến qua van.

Bước 4: Xác định biên độ nhiệt độ làm việc của hệ thống (ảnh hưởng trực tiếp đến độ nhớt dầu).

Bước 5: Lựa chọn chủng loại van phù hợp (van kim cho lưu lượng nhỏ tinh vi, van cầu hoặc van tiết lưu cho hệ thống công nghiệp).

Bước 6: Kiểm tra vật liệu thân van và chất liệu gioăng làm kín phải kháng dầu tốt.

Bước 7: Xác định rõ phương thức điều khiển thủ công hay tự động hóa tích hợp tín hiệu điện.

Checklist trước khi mua van điều chỉnh lưu lượng

• Xác định chính xác chủng loại dầu vận hành trong hệ thống.

• Tính toán rõ các mốc lưu lượng min, normal và max.

• Kiểm tra kích thước đường ống và quy cách DN.

• Xác định áp suất làm việc tối đa của mạch dầu.

•  Kiểm tra nhiệt độ làm việc ổn định và nhiệt độ đỉnh.

• Xác định chính xác độ nhớt động học của dầu tại nhiệt độ làm việc.

• Đối chiếu vật liệu chế tạo thân van (thép, gang, inox).

• Kiểm tra vật liệu gioăng làm kín chuyên dụng chịu dầu (Viton/FKM).

• Xác định kiểu kết nối cơ khí (ren, mặt bích, hàn).

• Đảm bảo van có khả năng điều tiết lưu lượng thực tế tốt.

• Thống nhất phương thức vận hành tay quay hay gắn động cơ tự động.

• Tham khảo kỹ thông số datasheet và biểu đồ đặc tính lưu lượng từ nhà sản xuất.

FAQ

Van điều chỉnh lưu lượng dầu là gì?

Đây là thiết bị cơ khí chuyên dụng dùng để thay đổi tiết diện dòng chảy, giúp kiểm soát, tiết lưu và ổn định lượng dầu đi qua các tuyến ống hoặc mạch thủy lực.

Có nên dùng van bi để điều chỉnh lưu lượng dầu không?

Không nên. Van bi thông thường được thiết kế chuyên dụng cho việc đóng/mở nhanh. Việc dùng van bi để tiết lưu liên tục sẽ làm hỏng gioăng làm kín và gây xói mòn bề mặt bi rất nhanh.

Nên chọn van kim hay van cầu để điều chỉnh dòng dầu?

Điều này phụ thuộc vào quy mô lưu lượng. Van kim phù hợp cho các mạch điều chỉnh tinh vi với lưu lượng nhỏ, trong khi van cầu tối ưu hơn cho các hệ thống đường ống công nghiệp lớn.

Khi nào cần nâng cấp lên hệ thống van điều chỉnh tự động?

Nên cân nhắc van tự động khi hệ thống đòi hỏi phải thay đổi lưu lượng liên tục theo tín hiệu điều khiển trung tâm hoặc tự động bù trừ theo tải trọng máy móc.

Cần cung cấp thông tin gì để được tư vấn chọn van chính xác?

Bạn cần cung cấp các thông số cốt lõi gồm: loại dầu, dải lưu lượng min/max, áp suất hệ thống, nhiệt độ vận hành, độ nhớt, kích thước DN và phương thức điều khiển mong muốn.

Chọn đúng van điều chỉnh lưu lượng dầu để hệ thống vận hành ổn định

Hệ thống truyền dẫn và mạch thủy lực công nghiệp đòi hỏi sự chính xác tuyệt đối ở từng thiết bị thành phần để đảm bảo hiệu suất năng lượng và tuổi thọ máy móc. Có thể khẳng định rằng không có một model van duy nhất nào phù hợp cho mọi ứng dụng dầu khác nhau. Việc lựa chọn thiết bị bắt buộc phải dựa trên sự đồng bộ chặt chẽ giữa các yếu tố: lưu lượng dòng chảy, áp suất hệ thống, nhiệt độ, độ nhớt của dầu và chủng loại van chuyên dụng (thủ công hay tự động).
