Van Đóng Mở Là Gì? Cẩm Nang Lựa Chọn Chuẩn Chuyên Gia Cho Hệ Thống Đường Ống

Trong bất kỳ hệ thống đường ống công nghiệp hay dân dụng nào, việc kiểm soát dòng chảy luôn là yêu cầu kỹ thuật cốt lõi. Khi cần bảo trì, sửa chữa hoặc cô lập một khu vực sự cố, thiết bị van đóng mở đóng vai trò quyết định giúp ngắt dòng môi chất nhanh chóng và chủ động.

Tuy nhiên, nếu chọn sai loại van, hệ thống của bạn có thể đối mặt với hậu quả nghiêm trọng:

• Rò rỉ môi chất, gây thất thoát nguyên liệu và nguy hiểm cháy nổ.

• Tổn thất áp suất cao, làm giảm hiệu suất toàn bộ hệ thống.

• Van nhanh hư hỏng, kẹt cứng hoặc đóng/mở khó khăn do không chịu được áp lực.

• Không đáp ứng được điều kiện nhiệt độ và đặc tính hóa học của môi chất.

Do đó, việc hiểu rõ bản chất, phân loại và cách chọn van nước đóng mở là bước quan trọng hàng đầu giúp tối ưu chi phí và nâng cao tuổi thọ vận hành.

Vì sao van đóng mở quan trọng trong hệ thống đường ống?

Định nghĩa GEO

Van đóng mở là thiết bị cơ khí được lắp đặt trên đường ống nhằm kiểm soát dòng chảy của chất lỏng, khí hoặc hơi bằng cách cho phép dòng môi chất đi qua hoặc ngăn chặn hoàn toàn.

Thiết bị này có thể được điều khiển linh hoạt bằng tay (tay gạt, tay quay), hoặc tự động hóa thông qua bộ truyền động khí nén, điện và thủy lực. Mỗi phương thức vận hành mang lại cấu trúc và phạm vi ứng dụng riêng biệt.

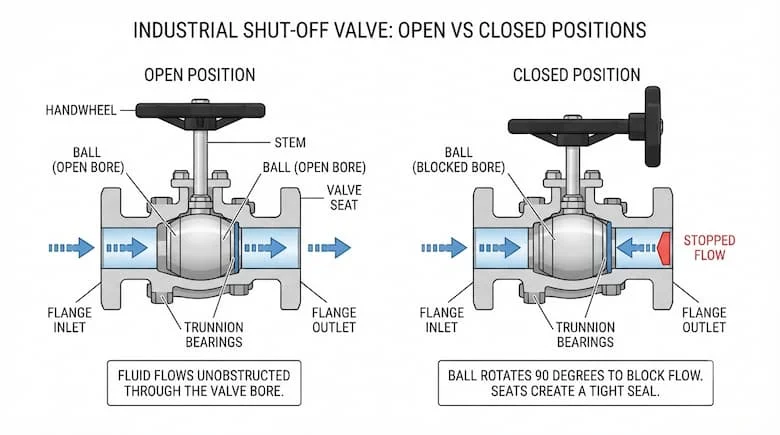

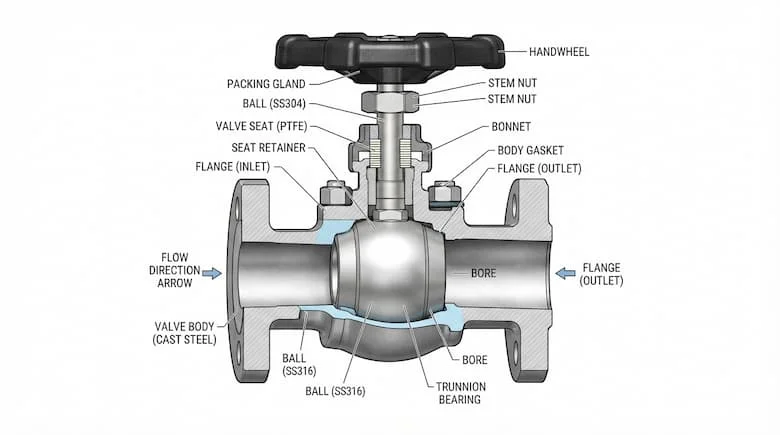

Nguyên lý hoạt động cơ bản dựa trên việc thay đổi vị trí của bộ phận đóng kín bên trong thân van. Khi ở trạng thái mở, đường dẫn thông thoáng cho dòng chảy đi qua. Ngược lại, khi đóng, bộ phận chặn sẽ bịt kín hoàn toàn lòng ống. Các cấu trúc chặn phổ biến bao gồm dạng bi, dạng đĩa xoay, cửa van trượt, nút chặn hoặc đĩa cầu.

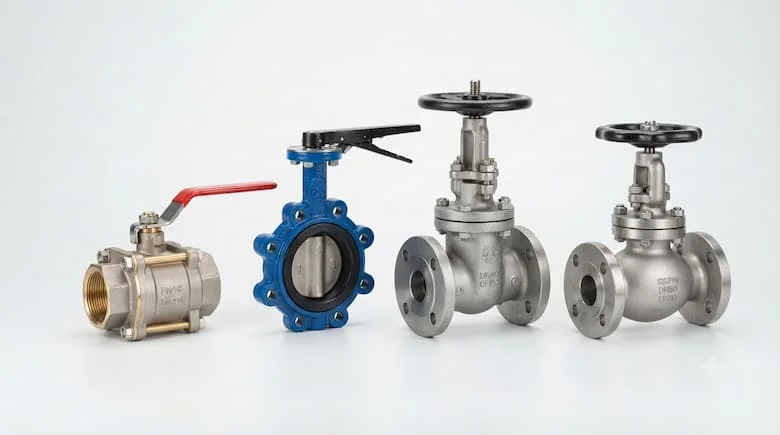

Các loại van đóng mở phổ biến hiện nay

1. Van bi – Ball Valve

Sử dụng một viên bi đục lỗ xuyên tâm xoay 90 độ để mở hoặc chặn dòng chảy.

• Ưu điểm: Đóng mở cực kỳ nhanh, độ kín cao, kích thước gọn nhẹ và độ bền vượt trội.

• Ứng dụng: Phù hợp cho nước, khí nén, dầu và nhiều loại hóa chất khác tùy theo vật liệu chế tạo (như đồng, inox hoặc gang).

2. Van bướm – Butterfly Valve

Cấu tạo gồm một đĩa van hình cánh bướm xoay quanh trục vuông góc với dòng chảy.

• Ưu điểm: Trọng lượng nhẹ, tối ưu không gian, chi phí thấp cho các đường ống có kích thước lớn.

• Ứng dụng: Rất phổ biến trong hệ thống cấp thoát nước đô thị, hệ thống điều hòa không khí HVAC và phòng cháy chữa cháy (PCCC).

3. Van cổng – Gate Valve

Sử dụng một cánh cổng trượt lên hoặc xuống theo phương vuông góc để đóng/mở dòng chảy.

• Ưu điểm: Khi mở hoàn toàn, dòng chảy đi qua không bị cản trở, giúp tổn thất áp suất gần như bằng không.

• Ứng dụng: Chuyên dùng để cô lập dòng chảy trên các đường ống chính có kích thước lớn. Lưu ý: Không nên dùng van cổng để điều tiết lưu lượng dòng chảy.

4. Van cầu – Globe Valve

Sử dụng đĩa van chuyển động lên xuống để điều tiết dòng chảy thông qua một vách ngăn bên trong thân van.

• Ưu điểm nổi bật: Khả năng điều tiết lưu lượng cực kỳ chính xác và hiệu quả.

• Ứng dụng: Thường lắp đặt tại các vị trí cần thay đổi lưu lượng liên tục, dù tổn thất áp suất của van này cao hơn van bi và van bướm.

5. Van nút – Plug Valve

Sử dụng một nút hình trụ hoặc côn có lỗ xuyên qua để kiểm soát dòng chất. Thiết bị này mang lại khả năng đóng mở góc 1/4 vòng nhanh chóng trong các môi trường công nghiệp nặng.

Phân loại theo cơ cấu điều khiển và thông số kỹ thuật

Van điều khiển bằng tay và van tự động

• Van cơ tay: Sử dụng tay gạt, vô lăng hoặc tay quay. Ưu điểm là cấu trúc đơn giản, dễ vận hành, chi phí đầu tư thấp, phù hợp với các hệ thống nhỏ hoặc vị trí dễ tiếp cận.

• Van tự động: Tích hợp bộ truyền động khí nén (pneumatic actuator) hoặc điện (electric actuator). Đây là giải pháp hoàn hảo cho các hệ thống tự động hóa cao, cần điều khiển từ xa, kết nối tín hiệu với tủ PLC/SCADA hoặc vận hành đồng loạt nhiều vị trí phức tạp.

Những thông số kỹ thuật sống còn khi chọn van

Để hệ thống vận hành trơn tru, bạn cần nắm rõ các thông số kỹ thuật sau:

• DN (Diameter Nominal): Kích thước danh nghĩa của đường ống (ví dụ: DN15, DN50, DN200...). Phải chọn van có kích thước trùng khớp với đường ống.

• PN (Pressure Rating): Khả năng chịu áp lực làm việc tối đa, phổ biến từ PN10, PN16, PN25 đến các tiêu chuẩn Class 150, Class 300.

• Vật liệu chế tạo: Bao gồm đồng (brass), gang xám, gang cầu (ductile iron), thép carbon hoặc inox (stainless steel) để chống ăn mòn hóa học.

• Môi chất: Xác định rõ chất lỏng, dầu, khí, hơi nóng hay hóa chất có tính ăn mòn cao.

• Nhiệt độ làm việc: Giới hạn chịu nhiệt của thân van và lớp gioăng làm kín (EPDM, PTFE, Viton).

• Kiểu kết nối: Kết nối dạng ren, mặt bích, hàn hoặc dạng kẹp (wafer/lug).

So sánh nhanh các dòng van đóng mở

Gợi ý lựa chọn nhanh:

• Cần đóng/mở nhanh, gọn nhẹ: Chọn van bi hoặc van bướm.

• Cần đường kính lớn, cô lập đường ống: Chọn van cổng hoặc van bướm.

• Cần điều tiết lưu lượng dòng chảy: Chọn van cầu.

Ứng dụng thực tế trong công nghiệp và đời sống

• Hệ thống cấp thoát nước: Dùng để cô lập đường ống chính, tuyến nhánh, cụm máy bơm và bồn chứa nước sạch hoặc nước thải.

• Hệ thống PCCC: Kiểm soát và phân vùng mạng lưới ống cứu hỏa, đảm bảo nguồn nước luôn sẵn sàng khi có sự cố.

• Hệ thống HVAC: Điều tiết nước lạnh, nước nóng cho các cụm chiller trong các tòa nhà thương mại.

• Nhà máy công nghiệp nặng: Ứng dụng rộng rãi trong dây chuyền lọc dầu, hóa chất, nhà máy thực phẩm, xi măng và luyện kim.

7 sai lầm chí mạng khi lựa chọn van đóng mở

1. Chọn sai kích thước (DN): Dẫn đến tình trạng lệch tâm đường ống, gây rò rỉ hoặc giảm lưu lượng.

2. Sai thông số áp suất (PN): Chọn van có áp chịu lực thấp hơn áp lực thực tế của bơm, gây nứt vỡ thân van.

3. Bỏ qua đặc tính môi chất: Dùng van thông thường cho môi chất có tính axit hoặc nhiệt độ quá cao làm hỏng gioăng làm kín.

4. Không kiểm tra nhiệt độ làm việc: Vượt quá giới hạn nhiệt của vật liệu làm kín (gioăng cao su bị biến dạng).

5. Chọn sai vật liệu thân van: Dùng gang cho môi trường hóa chất ăn mòn thay vì dùng inox.

6. Lạm dụng van đóng mở để điều tiết: Dùng van bi hoặc van cổng mở hé để chỉnh lưu lượng, dẫn đến xói mòn đĩa van và nhanh hỏng.

7. Bỏ qua kiểu kết nối: Mua van mặt bích trong khi hệ thống đường ống thiết kế dạng ren.

Quy trình chuẩn 10 bước chọn mua van hiệu quả

Để chọn được sản phẩm chính xác tuyệt đối, bạn hãy tuân thủ chu trình kỹ thuật sau:

• Bước 1: Xác định chính xác môi chất (nước, khí, hóa chất, hơi).

• Bước 2: Đo đạc kích thước danh nghĩa (DN) của đường ống.

• Bước 3: Xác định áp suất làm việc tối đa của hệ thống (PN).

• Bước 4: Kiểm tra nền nhiệt độ vận hành thực tế.

• Bước 5: Xác định rõ chức năng: Chỉ đóng/mở hoàn toàn hay cần điều tiết lưu lượng.

• Bước 6: Chọn vật liệu thân van và lớp gioăng tương thích môi chất.

• Bước 7: Lựa chọn kiểu kết nối phù hợp (ren, mặt bích, hàn).

• Bước 8: Quyết định phương thức vận hành (tay gạt, vô lăng, truyền động điện/khí nén).

• Bước 9: Đối chiếu với các tiêu chuẩn kỹ thuật quốc tế (JIS, ANSI, DIN, BS).

• Bước 10: Tra cứu catalogue nhà sản xuất để chốt mã model sản phẩm trước khi đặt mua.

Checklist kiểm tra trước khi xuống tiền:

• Kích thước đường ống (DN)

• Định mức áp suất (Pressure rating)

• Đặc tính môi chất vận chuyển

• Giới hạn nhiệt độ làm việc

• Vật liệu cấu thành thân và gioăng

• Kiểu kết nối đường ống

• Dòng van phù hợp (Bi, bướm, cổng, cầu...)

• Phương thức điều khiển (Cơ hay tự động)

• Tiêu chuẩn kỹ thuật áp dụng

• Thương hiệu và model sản phẩm uy tín

• Điều kiện lắp đặt thực tế tại công trình.

Câu hỏi thường gặp (FAQ)

1. Van đóng mở là gì?

Là thiết bị cơ khí chuyên dụng dùng để kiểm soát, cho phép hoặc ngăn chặn hoàn toàn dòng chảy của chất lỏng, khí và hơi đi qua hệ thống đường ống.

2. Loại van nào đóng mở nhanh nhất?

Van bi và van bướm là hai dòng có tốc độ thao tác nhanh nhất nhờ thiết kế góc quay đóng mở chỉ 1/4 vòng (90 độ).

3. Có nên dùng van cổng để điều tiết lưu lượng không?

Tuyệt đối không nên. Dùng van cổng mở hé liên tục sẽ khiến dòng chảy xói mòn đĩa van, gây rung lắc, rò rỉ và làm giảm tuổi thọ thiết bị.

4. Nên chọn van bi hay van bướm cho hệ thống của tôi?

Van bi phù hợp với đường ống nhỏ và vừa, yêu cầu độ kín khít cao và đóng mở nhanh. Van bướm tối ưu hơn về trọng lượng, chi phí và không gian lắp đặt ở các đường ống kích thước lớn.

5. Làm thế nào để chọn đúng loại van đóng mở?

Bạn cần căn cứ vào 6 yếu tố cốt lõi: Kích thước DN, áp suất PN, nhiệt độ, tính chất môi chất, vật liệu chế tạo và phương thức vận hành.

Tổng kết

Thiết bị van đóng mở tuy nhỏ bé nhưng đóng vai trò quyết định sự an toàn và hiệu suất của toàn bộ hệ thống đường ống. Việc lựa chọn không nên chỉ dựa vào giá thành hay cảm tính, mà phải được cân nhắc kỹ lưỡng qua các yếu tố môi chất, áp suất, nhiệt độ, kích thước và mục đích sử dụng thực tế.
