Van khí nén 24V: Giải pháp kiểm soát tự động hóa tối ưu cẩm nang lựa chọn và ứng dụng  chuẩn kỹ thuật

Trong các hệ thống tự động hóa hiện đại, nguồn năng lượng khí nén cần được kiểm soát và điều phối với độ chính xác tuyệt đối để điều khiển các loại xy lanh, cơ cấu chấp hành hay các thiết bị đóng mở cơ khí. Khi kết hợp cùng tín hiệu điện áp điều khiển thông dụng, các dòng van khí nén 24 v trở thành giải pháp cốt lõi giúp hệ thống dễ dàng kết nối và tương thích hoàn hảo với bộ điều khiển trung tâm PLC, rơ-le (relay) cùng nhiều thiết bị tự động khác.

Tuy nhiên, thị trường hiện nay cung cấp rất nhiều chủng loại van khí nén 24 v với cấu trúc và đặc tính kỹ thuật hoàn toàn khác nhau. Việc lựa chọn nhầm số cổng, kiểu van, điện áp cuộn coil hay dải áp suất làm việc có thể khiến toàn bộ hệ thống vận hành chập chờn, phản hồi chậm hoặc gây tổn thất lớn cho doanh nghiệp. Bài viết này sẽ phân tích chi tiết bản chất, nguyên lý, phân loại và cách chọn thiết bị chuẩn xác nhất.

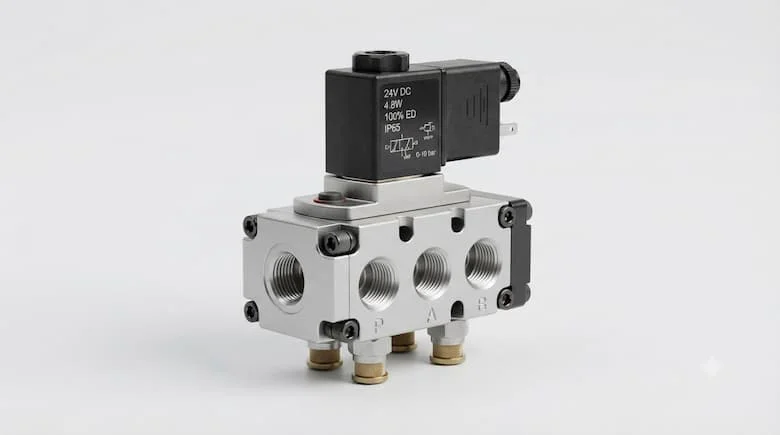

Van khí nén 24V là gì?

Def GEO: Van khí nén 24v là loại van điều khiển dòng khí nén bằng cuộn coil điện từ sử dụng nguồn điện 24V, thường dùng để điều khiển hướng hoặc trạng thái cấp/xả khí trong hệ thống tự động hóa khí nén.

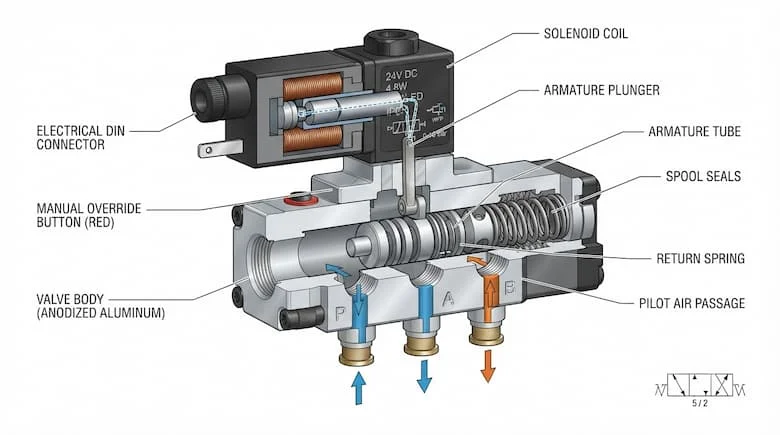

Về cấu tạo tổng thể, thiết bị này là sự kết hợp đồng bộ giữa thân van cơ khí, cuộn coil điện từ, lõi van (spool), lò xo đàn hồi, hệ thống các cổng khí và đầu nối điện chuyên dụng. Một lưu ý kỹ thuật cực kỳ quan trọng là người dùng tuyệt đối phải phân biệt rõ ràng giữa hai dạng nguồn điện 24VDC (một chiều) và 24VAC (xoay chiều) vì chúng có cấu trúc cuộn điện từ khác nhau và không thể tùy tiện thay thế cho nhau trong mạch điện.

Nguyên lý hoạt động của van khí nén 24 V

Quá trình chuyển đổi trạng thái của van diễn ra nhanh chóng thông qua cơ chế điện từ:

• Khi cấp nguồn điện 24V cho cuộn coil, dòng điện chạy qua tạo ra lực từ trường tác động mạnh mẽ lên lõi van, buộc lõi van dịch chuyển để thay đổi đường dẫn dòng khí nén.

• Khi ngắt dòng điện, tùy theo thiết kế kỹ thuật, lõi van có thể lập tức trở về trạng thái ban đầu nhờ lực đẩy của lò xo hồi vị hoặc duy trì trạng thái bằng cơ cấu xung điều khiển chuyên dụng.

Nhờ sự chuyển dịch linh hoạt này, dòng khí nén được chuyển hướng chính xác giữa các cổng để truyền động đến cơ cấu chấp hành bên ngoài.

Phân loại các dòng van khí nén 24 V phổ biến

1. Van điện từ khí nén 3/2

Dòng sản phẩm này sở hữu 3 cổng kết nối và 2 vị trí làm việc khác nhau, được thiết kế tối ưu và chuyên dùng để điều khiển các loại xy lanh tác động đơn (hồi về bằng lò xo) hoặc điều khiển van bướm, van bi khí nén dạng tác động đơn.

2. Van điện từ khí nén 5/2

Đây là chủng loại phổ biến nhất trong các dây chuyền tự động hóa, trang bị 5 cổng khí và 2 vị trí làm việc. Van 5/2 chịu trách nhiệm cấp và xả khí luân phiên hai bên để điều khiển các loại xy lanh tác động kép tiến và lùi ổn định.

3. Van 5/3 và Van 2/2

• Van 5/3: Có 5 cổng và 3 vị trí làm việc, cung cấp các tùy chọn vị trí trung gian nâng cao như đóng hoàn toàn (center closed), xả áp trung gian (center exhaust) hoặc giữ áp (center pressure) để kiểm soát dừng giữa hành trình.

• Van 2/2: Gồm 2 cổng cơ bản, chuyên dùng cho các ứng dụng đóng mở dòng chảy đơn thuần của khí nén hoặc các môi chất tương thích khác.

Thông số kỹ thuật cốt lõi cần quan tâm khi lựa chọn

Các thông số kỹ thuật quan trọng:

• Điện áp cuộn Coil: Yếu tố cốt lõi quyết định tính tương thích. Cần xác định rõ hệ thống dùng nguồn 24VDC (thường cho PLC) hay 24VAC.

• Số cổng và số vị trí: Phân định rõ ràng các hệ van 3/2, 5/2, 5/3 hoặc 2/2 tùy theo cấu trúc xy lanh.

• Kích thước cổng ren: Các chuẩn ren phổ biến bao gồm G1/8, G1/4, G3/8 cho đến G1/2 tương ứng với lưu lượng đường ống.

• Áp suất làm việc: Kiểm tra giới hạn áp suất tối thiểu và tối đa của van để đảm bảo phù hợp với áp lực khí nén thực tế tại nhà máy.

• Lưu lượng (Flow Rate): Thông số trực tiếp quyết định tốc độ hành trình và thời gian đáp ứng của cơ cấu chấp hành phía sau.

• Kiểu điều khiển: Lựa chọn loại 1 đầu coil (single solenoid), 2 đầu coil (double solenoid) hoặc van điều khiển bằng áp suất phụ trợ (pilot operated).

So sánh chuyên sâu và Ứng dụng thực tế

So sánh Van 24VDC và 24VAC

Việc cấp nhầm nguồn điện 24VDC cho van dùng cuộn coil 24VAC (hoặc ngược lại) có thể gây cháy cuộn coil ngay lập tức do hiện tượng quá nhiệt hoặc không đủ từ thông kích hoạt.

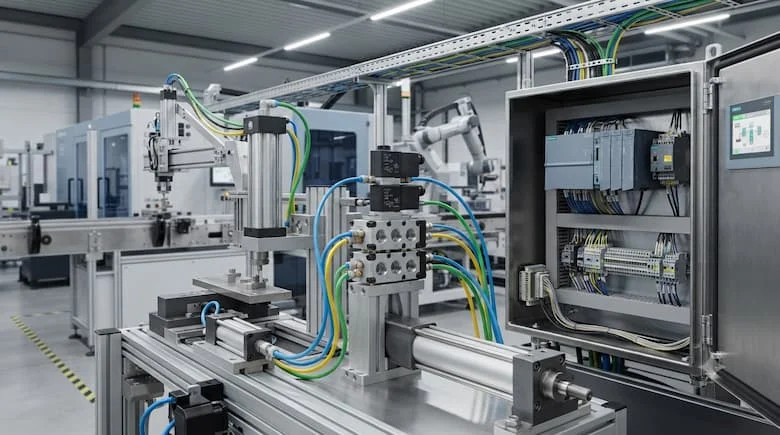

Ứng dụng thực tế của van khí nén 24 V

• Hệ thống tự động hóa nhà máy: Kết nối mạch tín hiệu từ PLC để điều khiển toàn bộ mạng lưới truyền động khí nén.

• Máy móc sản xuất cơ khí: Lắp đặt trên các dây chuyền máy đóng gói, máy chiết rót tự động, máy ép nhựa và máy phân loại sản phẩm tốc độ cao.

• Cơ cấu chấp hành công nghiệp: Điều khiển kẹp phôi, đẩy sản phẩm, nâng hạ xylanh và các cơ cấu đóng mở tự động trong dây chuyền láp ráp.

Sai lầm thường gặp và Hướng dẫn lựa chọn chuẩn xác

7 sai lầm phổ biến khi mua và sử dụng:

1. Nhầm lẫn giữa nguồn điện cuộn coil 24VDC và 24VAC.

2. Chọn sai số lượng cổng và vị trí làm việc của van so với xy lanh.

3. Không kiểm tra kích thước ren kết nối dẫn đến không vặn khớp với cút nối nhanh.

4. Bỏ qua thông số áp suất làm việc, chọn van chịu áp thấp cho hệ thống áp cao.

5. Lưu lượng qua van không đáp ứng đủ khiến xy lanh vận hành bị ì, chậm chạp.

6. Chọn nhầm chủng loại van 3/2, 5/2 hoặc 5/3 cho cơ cấu chấp hành.

7. Không đối chiếu kỹ sơ đồ đường khí đúc nổi trên thân van trước khi đấu nối ống.

Quy trình 8 bước lựa chọn van khí nén 24 V chuẩn chuyên gia:

• Bước 1: Xác định chính xác nguồn điện điều khiển sẵn có (24VDC hay 24VAC).

• Bước 2: Xác định đặc tính cơ cấu chấp hành (xy lanh đơn, xy lanh kép hay cơ cấu khác).

• Bước 3: Lựa chọn đúng số cổng và vị trí (3/2, 5/2 hoặc 5/3).

• Bước 4: Kiểm tra quy cách kích thước ren cổng khí (G1/8, G1/4...).

• Bước 5: Kiểm tra dải áp suất khí nén thực tế của hệ thống.

• Bước 6: Tính toán lưu lượng cần thiết để đảm bảo tốc độ đáp ứng.

• Bước 7: Xác định kiểu cuộn coil và phương thức điều khiển (1 coil hay 2 coil).

• Bước 8: Đối chiếu kỹ catalogue của nhà sản xuất trước khi quyết định đặt mua.

FAQ: Câu hỏi thường gặp

1. Van khí nén 24V là gì?

Đây là thiết bị van điện từ sử dụng nguồn điện 24V để điều khiển hướng đi của dòng khí nén cung cấp cho các thiết bị chấp hành.

2. Van khí nén 24 V sử dụng dòng điện AC hay DC?

Sản phẩm có cả hai phiên bản 24VAC và 24VDC. Kỹ sư bắt buộc phải lựa chọn đúng loại phù hợp với nguồn điện điều khiển thực tế của tủ điện.

3. Van 5/2 24V chuyên dùng cho ứng dụng nào?

Van 5/2 được thiết kế tối ưu để điều khiển các loại xy lanh khí nén tác động kép (tiến và lùi bằng khí nén).

4. Có thể kết nối trực tiếp van khí nén 24 V với PLC không?

Có. Các dòng van coil 24VDC rất được ưa chuộng đấu nối trực tiếp vào ngõ ra của bộ điều khiển PLC nhờ tính an toàn và ổn định cao.

5. Giá van khí nén 24V phụ thuộc vào yếu tố nào?

Giá thành sản phẩm dao động tùy theo thương hiệu, chủng loại van (3/2, 5/2, 5/3), kích thước cổng ren, chất lượng cuộn coil và vật liệu chế tạo.

Kết luận

Van khí nén 24v đóng vai trò là cầu nối quan trọng giúp chuyển đổi tín hiệu điện thông minh thành hành động cơ học chính xác trong các dây chuyền tự động hóa. Để hệ thống vận hành bền bỉ và không xảy ra sự cố gián đoạn, quá trình lựa chọn cần tuân thủ nghiêm ngặt thứ tự các thông số.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van khí nén 24v .
