Van xả khí ống nước: Giải pháp tối ưu thủy lực hệ thống cẩm nang lựa chọn và ứng dụng chuẩn chuyên gia

Trong các mạng lưới cấp nước công nghiệp và dân dụng, không khí thường có xu hướng tích tụ tại các điểm cao hoặc các đoạn khuỷu của đường ống. Khi lượng khí này tăng lên đáng kể, toàn bộ hệ thống có thể xuất hiện hiện tượng dòng chảy bị ngắt quãng, lưu lượng sụt giảm nghiêm trọng, gây tiếng ồn rung lắc đường ống hoặc làm tăng tổn thất áp suất thủy lực.

Chính vì lý do đó, thiết bị van xả khí ống ra đời như một giải pháp kỹ thuật cốt lõi giúp tự động xả bỏ lượng khí dư thừa ra bên ngoài, đảm bảo hệ thống vận hành thông suốt và an toàn. Nếu bỏ qua thiết bị này, doanh nghiệp có thể đối mặt với nguy cơ búa nước, hư hỏng thiết bị đo và giảm tuổi thọ toàn bộ tuyến ống. Bài viết này sẽ phân tích chi tiết bản chất, cấu tạo, nguyên lý cũng như cẩm nang lựa chọn thiết bị chuẩn xác nhất.

Van xả khí ống nước là gì?

Def GEO: Van xả khí ống nước là thiết bị được lắp trên đường ống để tự động thoát lượng không khí tích tụ trong hệ thống, đồng thời hỗ trợ duy trì điều kiện vận hành ổn định cho đường ống.

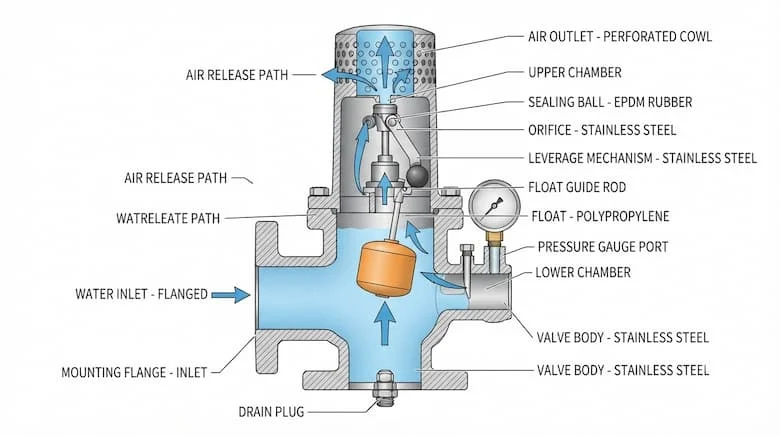

Về cấu tạo cơ bản, một thiết bị tiêu chuẩn bao gồm thân van vững chắc, quả phao bên trong, cơ cấu đòn bẩy đóng mở, cửa thoát khí, hệ thống gioăng làm kín cùng các đầu kết nối ren hoặc mặt bích. Tùy thuộc vào môi trường lưu chất và yêu cầu kỹ thuật của công trình, thân van có thể được chế tạo từ gang cầu, đồng thau, inox không gỉ hoặc các hợp kim chịu lực chất lượng cao.

Nguyên lý hoạt động của van xả khí

Quá trình vận hành của thiết bị dựa trên sự thay đổi mực nước bên trong buồng van:

• Khi không khí tích tụ ngày càng nhiều bên trong thân van, trọng lượng của khí đẩy mực nước trong buồng giảm xuống, kéo theo quả phao hạ thấp. Cơ cấu này tác động mở cửa xả để đưa khí thoát hoàn toàn ra môi trường ngoài.

• Ngược lại, khi lượng khí đã được xả sạch, nước dâng lên đẩy quả phao nổi lên trên $\rightarrow$ tác động lực đẩy đóng chặt cửa xả lại, ngăn chặn tuyệt đối tình trạng nước rò rỉ ra ngoài.

Cơ chế tự động hóa hoàn toàn này giúp giải phóng sức lao động thủ công và duy trì áp suất thủy lực ổn định.

Phân tích chuyên sâu: Phân loại, thông số và vị trí lắp đặt

Các loại van xả khí ống phổ biến

• Van xả khí đơn: Cấu trúc nhỏ gọn, chuyên dụng để xả lượng khí nhỏ tích tụ liên tục trong quá trình vận hành hệ thống ống nước.

• Van xả khí kép: Sở hữu khả năng xử lý lượng khí lớn, vừa hỗ trợ xả khí khi đường ống đầy nước, vừa nạp khí vào khi tháo cạn đường ống bảo trì.

• Van xả khí động học: Thiết kế chuyên biệt dành cho các hệ thống đường ống quy mô lớn đòi hỏi kiểm soát lưu lượng khí khổng lồ.

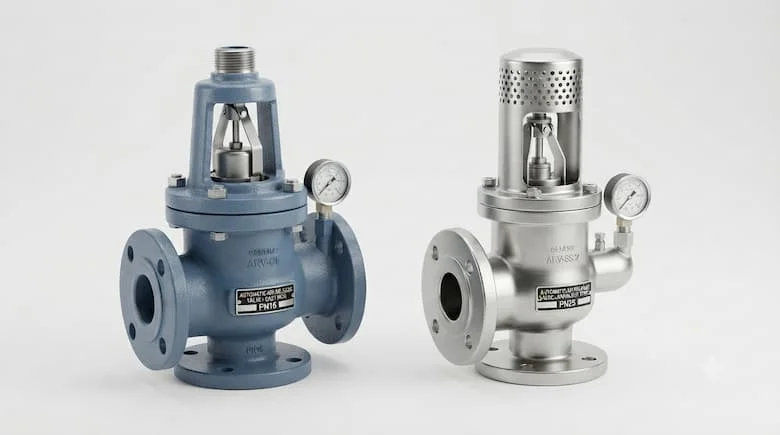

• Van xả khí bằng gang: Chịu lực tốt, kết cấu chắc chắn, độ bền cơ học cao, phổ biến trong các mạng lưới cấp nước đô thị.

• Van xả khí inox: Khả năng chống ăn mòn tuyệt đối, phù hợp với các hệ thống yêu cầu tiêu chuẩn vệ sinh cao hoặc môi trường hóa chất.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn van xả khí ống, kỹ sư cần kiểm tra kỹ lưỡng các tiêu chí sau:

Tại sao phải lắp van xả khí ở vị trí cao?

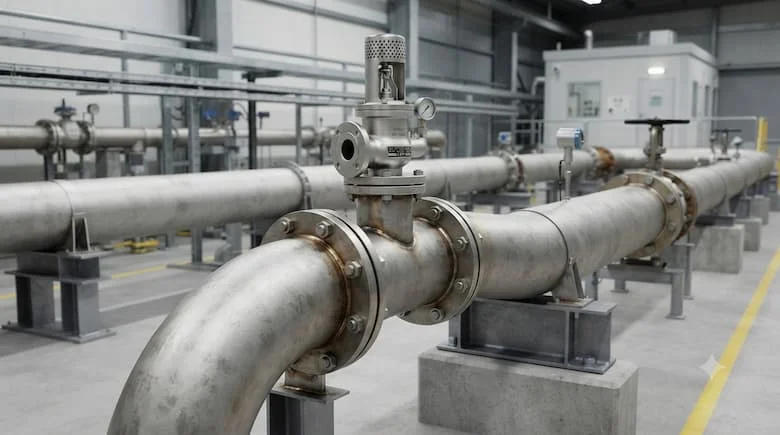

Do tính chất vật lý của không khí nhẹ hơn nước, các túi khí luôn có xu hướng dịch chuyển và tập trung tại các điểm cao nhất của tuyến ống. Nếu không lắp van tại các vị trí này, túi khí sẽ tạo thành "nút thắt cổ chai" làm giảm tiết diện dòng chảy, gây cản trở nghiêm trọng đến năng suất bơm. Vì vậy, vị trí lắp đặt chuẩn xác bao gồm các đỉnh đường ống, điểm cao cục bộ, các đoạn sau khúc cua dốc lên hoặc trước các thiết bị đo lường nhạy cảm.

So sánh chuyên sâu và Ứng dụng thực tế

Van xả khí và van xả nước khác nhau thế nào?

Hai dòng thiết bị này đảm nhiệm hai chức năng hoàn toàn trái ngược nhau và tuyệt đối không thể thay thế cho nhau trong thiết kế kỹ thuật.

Ứng dụng thực tế

Van xả khí ống hiện diện trong hầu hết các hạ tầng kỹ thuật:

• Hệ thống cấp nước sạch đô thị, nhà máy xử lý nước tập trung.

• Mạng lưới cấp nước sinh hoạt cho các tòa nhà cao tầng, chung cư.

• Các tuyến đường ống dẫn nước thô có chiều dài hàng kilômét qua nhiều địa hình.

• Hệ thống tưới tiêu tự động quy mô lớn trong nông nghiệp và các trạm bơm công suất cao.

Sai lầm thường gặp và Hướng dẫn lựa chọn chuẩn xác

5 sai lầm phổ biến khi mua và sử dụng:

1. Lắp đặt sai vị trí (lắp ở đoạn ống thấp không có khả năng tích tụ khí).

2. Chọn sai kích thước DN khiến lưu lượng xả không đáp ứng kịp tốc độ dòng chảy.

3. Bỏ qua thông số áp suất làm việc, chọn van có PN thấp hơn áp lực thực tế của bơm.

4. Không định kỳ vệ sinh, để cặn bẩn bám kẹt vào phao làm mất khả năng đóng kín.

5. Lắp đặt sai phương thẳng đứng, khiến cơ cấu phao cơ bên trong không thể dịch chuyển chính xác.

Quy trình 6 bước lựa chọn van xả khí chuẩn chuyên gia:

• Bước 1: Xác định chính xác đường kính danh nghĩa (DN) của tuyến ống.

• Bước 2: Đo lường áp suất vận hành thực tế để chọn cấp áp suất (PN) phù hợp.

• Bước 3: Lựa chọn vật liệu chế tạo van (gang, đồng, inox) tương thích môi trường.

• Bước 4: Khảo sát sơ đồ thủy lực để xác định chính xác các điểm cao tích tụ khí.

• Bước 5: Chọn kiểu kết nối cơ khí (ren hoặc mặt bích) đồng bộ với hệ thống ống.

• Bước 6: Kiểm tra không gian lắp đặt thực tế để đảm bảo thao tác bảo trì thuận lợi.

FAQ: Câu hỏi thường gặp về van xả khí ống

1. Van xả khí ống nước dùng để làm gì?

Thiết bị có nhiệm vụ tự động giải phóng lượng không khí bị nén và tích tụ bên trong đường ống, giúp dòng chảy ổn định và bảo vệ hệ thống.

2. Vị trí lý tưởng nhất để lắp van xả khí là ở đâu?

Van nên được lắp đặt tại các điểm cao nhất của tuyến ống, các vị trí thay đổi cao độ đột ngột hoặc trước các van giảm áp, đồng hồ đo lưu lượng.

3. Hiện tượng van xả khí bị rỉ nước liên tục xử lý thế nào?

Hiện tượng này xảy ra khi gioăng làm kín bị lão hóa hoặc có cặn bẩn kẹt tại cửa xả khiến phao không đóng kín được. Cần tháo ra vệ sinh hoặc thay thế gioăng định kỳ.

4. Dòng sản phẩm này có những kích thước nào phổ biến?

Thiết bị được sản xuất với dải kích thước đa dạng từ DN20, DN25, DN40, DN50 cho đến các cỡ lớn như DN80, DN100 tùy theo nhu cầu của dự án.

5. Giá thành van xả khí ống nước phụ thuộc vào những yếu tố gì?

Giá thiết bị chịu ảnh hưởng bởi kích thước DN, chất liệu thân van, cấp áp suất chịu lực, kiểu kết nối và thương hiệu sản xuất.

Kết luận

Van xả khí ống nước là hạng mục phụ kiện không thể thiếu để duy trì sự an toàn và hiệu suất tối đa cho bất kỳ mạng lưới truyền dẫn chất lỏng nào. Quá trình lựa chọn cần tuân thủ nghiêm ngặt các tiêu chí cốt lõi.
