Tất Tần Tật Về Van Cầu Đồng: Cẩm Nang Lựa Chọn Và Ứng Dụng Chuẩn Chuyên Gia

Trong hệ thống cấp nước, hơi hoặc đường ống công nghiệp, việc lựa chọn thiết bị không chỉ phụ thuộc vào kích thước mà còn phải xét đến khả năng đóng mở, điều tiết lưu lượng, nhiệt độ và áp suất làm việc thực tế. Khi thiết kế hoặc bảo trì đường ống, nhiều kỹ thuật viên hay chủ đầu tư thường quen thuộc với van bi hoặc van cổng nhưng lại bỏ qua một giải pháp tối ưu cho việc kiểm soát dòng chảy.

Loại van này sở hữu cấu trúc chuyên biệt giúp điều tiết lưu lượng cực tốt. Tuy nhiên, nếu áp dụng sai môi trường hoặc chọn nhầm thông số kỹ thuật, hệ thống rất dễ gặp tình trạng rò rỉ, sụt áp hoặc nhanh hỏng hóc. Bài viết này sẽ phân tích chi tiết từ cấu trúc, nguyên lý đến bảng so sánh và checklist lựa chọn giúp bạn nắm bắt toàn diện.

Van cầu đồng là gì?

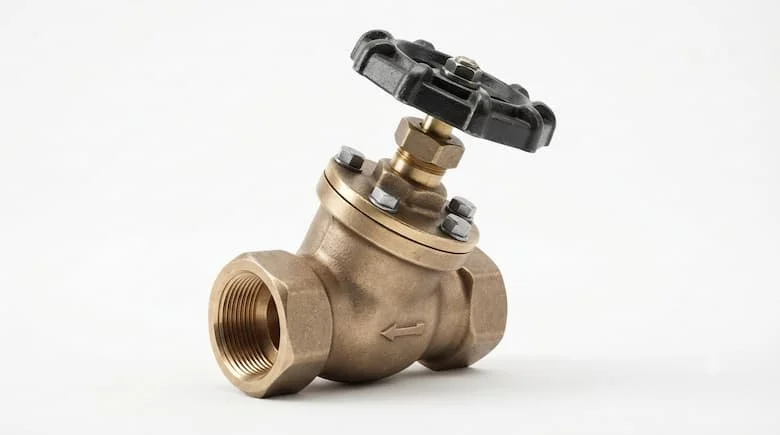

Van cầu đồng là loại van công nghiệp sử dụng thân van bằng đồng hoặc hợp kim đồng, có nhiệm vụ đóng, mở và điều tiết dòng chảy trong đường ống. Van thường được sử dụng trong hệ thống nước, HVAC và một số ứng dụng có môi trường làm việc phù hợp với vật liệu đồng.

Thiết bị này được cấu thành từ các bộ phận chính bao gồm tay quay, ty van, đĩa van, ghế van và thân van. Khi người vận hành xoay tay quay, ty van sẽ tịnh tiến làm đĩa van dịch chuyển thay đổi vị trí so với ghế van. Dòng lưu chất lúc này sẽ đi qua khoang van theo một đường chữ Z đặc trưng do nhà sản xuất thiết kế.

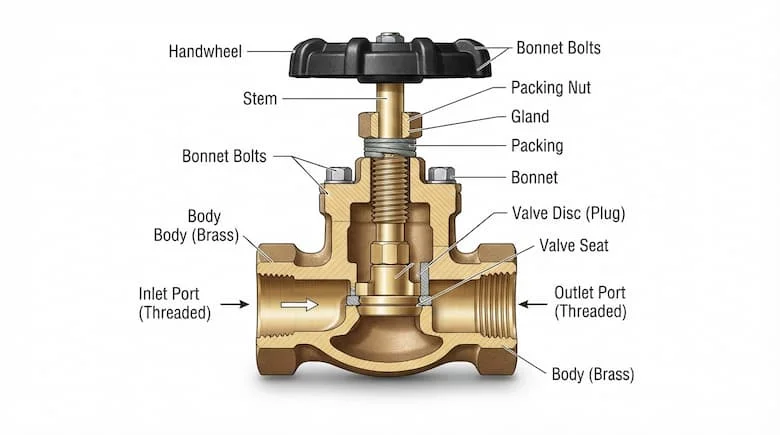

Cấu tạo van nước cầu đồng gồm những bộ phận nào?

• Thân van: Là khung xương chính chịu áp lực, bao bọc khoang chứa và đóng vai trò kết nối trực tiếp với đường ống thông qua các đầu ren. Vật liệu chủ đạo là đồng thau hoặc hợp kim đồng nguyên chất.

• Đĩa van: Bộ phận tiếp xúc trực tiếp để chặn hoặc mở đường đi của dòng chảy. Khi hạ xuống, đĩa áp chặt vào ghế van để chặn đứng môi chất.

• Ghế van: Bề mặt gia công chính xác bên trong thân, tạo độ kín khít tuyệt đối khi đĩa van đóng hoàn toàn, ngăn chặn tình trạng rò rỉ lưu chất.

• Ty van (Trục van): Thanh kim loại chịu lực nối từ tay quay xuống đĩa van, có nhiệm vụ truyền chuyển động xoay thành chuyển động tịnh tiến dọc.

• Tay quay (Vô lăng): Bộ phận cầm nắm bên ngoài để người vận hành thao tác đóng/mở hoặc điều chỉnh độ mở của van bằng tay thủ công.

• Gioăng/phớt làm kín: Thường làm từ PTFE hoặc cao su chịu nhiệt, đặt xung quanh ty van và các mối nối để ngăn chặn rò rỉ lưu chất ra môi trường bên ngoài.

Nguyên lý hoạt động của van nước cầu đồng

Cơ chế vận hành của thiết bị dựa trên chuyển động lên xuống của đĩa van vuông góc với dòng chảy.

Khi bạn xoay tay quay theo chiều kim đồng hồ, ty van dịch chuyển hạ đĩa van ép sát vào ghế van, cắt đứt hoàn toàn đường đi của dòng lưu chất. Ngược lại, khi xoay ngược chiều kim đồng hồ, đĩa van được nâng lên, mở rộng tiết diện để dòng chảy di chuyển qua van dễ dàng.

Điểm đắt giá nhất của dòng sản phẩm này nằm ở khả năng điều tiết lưu lượng. Nhờ thiết kế đĩa van di chuyển tương đối tuyến tính, bạn có thể dừng đĩa ở bất kỳ vị trí trung gian nào để bóp nghẹt hoặc nới lỏng lưu lượng theo ý muốn. Đây là điểm khác biệt cốt lõi khiến dòng van này vượt trội hơn hẳn các loại chỉ chuyên đóng/mở hoàn toàn như van bi hay van cổng.

Van nước cầu đồng có những loại nào?

Việc phân loại thiết bị giúp kỹ sư dễ dàng tìm kiếm sản phẩm phù hợp với bản vẽ thiết kế kỹ thuật của công trình.

• Phân loại theo kiểu kết nối: Bao gồm dòng van ren trong, ren ngoài hoặc các dạng kết nối ren tiêu chuẩn thông dụng trên thị trường.

• Phân loại theo phương thức vận hành: Chủ yếu là dòng tay quay thủ công. Một số hệ thống tự động cao cấp hơn có thể tích hợp mô-đun điều khiển điện tùy chỉnh.

• Phân loại theo kích thước danh nghĩa (DN): Các model phổ biến thường gặp gồm DN15, DN20, DN25, DN32, DN40 và DN50.

Lưu ý kỹ thuật: Chỉ số DN không phản ánh chính xác đường kính đo thực tế bằng thước kẹp của thân van, do đó bạn luôn phải đối chiếu tiêu chuẩn ren (như hệ BSPT hoặc NPT) trước khi quyết định mua hàng.

Thông số kỹ thuật cần quan tâm khi chọn van nước cầu đồng

Hai hệ thống đường ống cùng sở hữu thông số DN25 hoàn toàn có thể khác biệt về bước ren, giới hạn áp suất hoặc chất liệu gioăng làm kín. Nếu bạn chỉ mua hàng dựa vào kích thước mà bỏ qua các thông số định mức này, hiện tượng lệch ren hoặc bục gioăng dưới áp lực cao là điều chắc chắn xảy ra.

Ưu và nhược điểm của van nước cầu đồng

• Ưu điểm: Chất liệu đồng/thau mang lại khả năng chống ăn mòn cực tốt trong môi trường nước sinh hoạt và nước kỹ thuật. Kết cấu cơ khí đơn giản, dễ dàng thao tác bằng tay, kiểm soát lưu lượng mượt mà và kích thước nhỏ gọn phù hợp với các không gian lắp đặt chật hẹp.

• Nhược điểm: Do dòng chảy bên trong thân van phải đổi hướng liên tục (hình chữ Z), tổn thất áp suất của loại van này cao hơn đáng kể so với van bi hay van cổng. Do đó, thiết bị không phải là lựa chọn tối ưu nếu hệ thống của bạn đòi hỏi lưu lượng lớn và giữ nguyên áp suất dòng truyền động.

So sánh van nước cầu đồng với van bi và van cổng

• Chọn van nước cầu đồng khi hệ thống của bạn cần bóp lưu lượng hoặc tinh chỉnh dòng chảy liên tục.

• Chọn van bi khi cần thao tác ngắt dòng khẩn cấp chỉ bằng một góc gạt 90 độ.

• Chọn van cổng khi cần mở thông suốt dòng chảy lớn mà không bị cản trở áp lực.

Van nước cầu đồng được sử dụng ở đâu?

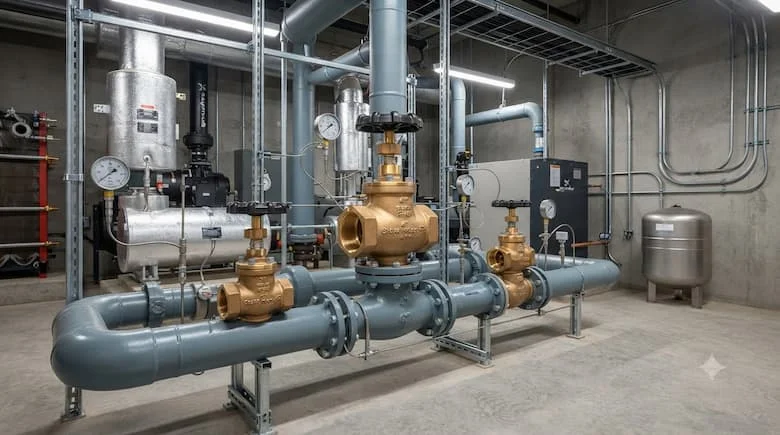

• Hệ thống cấp nước dân dụng và thương mại: Lắp đặt trên các đường ống cấp nước sinh hoạt chính, nhánh rẽ căn hộ hoặc khu vực kỹ thuật tòa nhà nhờ tính năng kháng khuẩn tự nhiên của đồng.

• Hệ thống HVAC: Dùng để điều chỉnh lưu lượng nước nóng hoặc nước lạnh tuần hoàn qua các dàn trao đổi nhiệt AHU, FCU.

• Hệ thống hơi nước áp lực thấp: Một số model cao cấp chịu nhiệt độ cao được ứng dụng trong các đường ống dẫn hơi phụ trợ tại nhà xưởng.

Khi nào nên và không nên dùng van nước cầu đồng?

Nên ưu tiên sử dụng khi:

• Hệ thống kỹ thuật đòi hỏi tính năng tinh chỉnh, điều tiết lưu lượng dòng chảy.

• Đường ống có quy mô dân dụng hoặc công nghiệp vừa và nhỏ tương thích với kích thước ren đồng.

• Môi chất vận chuyển là nước sạch, nước nóng hoặc khí nén thông thường.

Không nên sử dụng khi:

• Hệ thống cần thao tác đóng mở khẩn cấp với tốc độ cực nhanh.

• Yêu cầu dòng chảy đi thẳng hoàn toàn nhằm triệt tiêu tối đa hiện tượng sụt áp.

• Môi trường làm việc chứa hóa chất có tính ăn mòn mạnh phá hủy kết cấu hợp kim đồng.

Cách chọn van nước cầu đồng phù hợp và checklist trước khi mua

Áp dụng quy trình 7 bước kỹ thuật dưới đây sẽ giúp bạn hạn chế tối đa sai sót khi đặt mua vật tư:

1. Xác định chính xác kích thước ống qua chỉ số DN (DN15, DN20, DN25...).

2. Khoanh vùng đặc tính môi chất (nước lạnh, nước nóng, hơi hay khí).

3. Kiểm tra thông số áp suất làm việc tối đa của toàn mạng lưới ống.

4. Xác định giới hạn nền nhiệt độ hoạt động thực tế tại vị trí lắp đặt.

5. Chọn kiểu kết nối tương thích (ren trong hay ren ngoài).

6. Kiểm tra tiêu chuẩn bước ren để khớp nối hoàn hảo với rắc co hoặc măng xông.

7. Đối chiếu catalogue thông số của nhà sản xuất uy tín trước khi chốt đơn.

Checklist kiểm tra nhanh trước khi thanh toán:

• Đúng kích thước danh nghĩa DN

• Đúng chủng loại kiểu ren kết nối

• Tiêu chuẩn ren khớp với đường ống thực tế

• Vật liệu thân van chuẩn đồng thau nguyên chất

• Giới hạn áp suất làm việc (PN) đáp ứng yêu cầu

• Chịu được mức nhiệt độ vận hành tối đa

• Tương thích tuyệt đối với môi trường lưu chất

• Phù hợp mục đích điều tiết hoặc đóng mở

• Có đầy đủ thông số kỹ thuật và catalogue đính kèm

• Nguồn gốc thương hiệu uy tín, rõ ràng

Câu hỏi thường gặp về van cầu đồng

1. Van cầu đồng dùng để làm gì?

Thiết bị này chuyên dùng để đóng, mở và điều tiết lưu lượng dòng chảy của các loại chất lỏng hoặc khí đi qua hệ thống đường ống nhờ cấu trúc đĩa nâng hạ.

2. Van cầu đồng có điều tiết được lưu lượng không?

Có. Đây là ưu thế vượt trội của dòng sản phẩm này nhờ thiết kế cấu trúc đĩa van có thể dừng ở mọi góc mở để kiểm soát dung tích lưu chất đi qua.

3. Van cầu đồng khác van bi như thế nào?

Van cầu mạnh về khả năng điều tiết lưu lượng và chịu áp tốt tại các góc cua dòng chảy, trong khi van bi thiên về khả năng đóng mở nhanh góc 90 độ và giữ lưu lượng thông suốt.

4. Van cầu đồng có dùng cho nước nóng được không?

Hoàn toàn được nếu giới hạn nhiệt độ của model van đó nằm trong ngưỡng chịu nhiệt của thân đồng và lớp gioăng làm kín chịu nhiệt (như PTFE).

5. Chọn van cầu đồng DN bao nhiêu cho hệ thống?

Bạn cần căn cứ vào đường kính ngoài thực tế của ống, tiêu chuẩn ren kết nối và lưu lượng thiết kế thay vì chỉ ước lượng theo kích thước danh nghĩa.

Kết luận

Van cầu đồng này là giải pháp kỹ thuật tiêu chuẩn cho các hệ thống cần sự kết hợp linh hoạt giữa khả năng đóng ngắt và kiểm soát lưu lượng dòng chảy. Việc nắm vững các thông số kỹ thuật cốt lõi về áp suất, nhiệt độ, kiểu ren và môi chất sẽ giúp hệ thống vận hành an toàn, bền bỉ và tối ưu chi phí đầu tư.
