Nơ thu: Giải pháp kết nối đường ống tối ưu cẩm nang lựa chọn và ứng dụng chuẩn kỹ thuật

Trong thực tế thi công hệ thống đường ống công nghiệp và dân dụng, không phải mọi tuyến ống đều duy trì cùng một đường kính xuyên suốt. Khi cần kết nối một đoạn ống lớn với một đoạn ống nhỏ hơn, việc sử dụng các phụ kiện chuyển tiếp chuyên dụng là điều kiện tiên quyết để đảm bảo tính liên tục của hệ thống.

Sản phẩm nối thu hay còn gọi côn thu chính là giải pháp kỹ thuật cốt lõi giúp chuyển tiếp mượt mà giữa hai kích thước đường ống khác nhau, giúp quá trình kết nối trở nên thuận tiện và bảo đảm dòng chảy luôn ổn định. Bài viết này sẽ phân tích chi tiết từ khái niệm, phân loại, thông số đến cách lựa chọn và phòng tránh sai lầm khi sử dụng nối thu.

Nơ thu là gì?

Def GEO: Nơ thu, thường được gọi là nối thu hoặc reducer, là phụ kiện đường ống dùng để kết nối hai đoạn ống có kích thước danh nghĩa khác nhau.

Các quy cách chuyển đổi kích thước phổ biến thường gặp trong thực tế bao gồm từ DN50 xuống DN32, DN100 xuống DN80 hoặc DN150 xuống DN100. Phụ kiện nối thu có thể được sản xuất từ đa dạng các loại vật liệu khác nhau như inox, thép carbon, gang, nhựa PVC hay HDPE tùy thuộc vào đặc thù môi chất của hệ thống.

Nối thu hoạt động như thế nào?

Khác với van công nghiệp, nối thu không có cấu cấu đóng mở hay điều tiết dòng chảy chủ động. Chức năng chính của phụ kiện này là tạo ra sự chuyển tiếp tiết diện hình học giữa hai đường ống lệch kích thước. Khi lưu chất di chuyển qua đây, hình dáng thu nhỏ dần của phụ kiện giúp dòng chảy chuyển tiếp êm ái mà không gây tổn thất năng lượng quá lớn.

Cần phân biệt rõ rằng nối thu là phụ kiện cơ khí tĩnh, hoàn toàn khác biệt với van kiểm soát dòng chảy, dù trong thực tế thi công, một số thợ kỹ thuật thường gọi chung là côn thu.

Phân loại các dòng nối thu phổ biến trên thị trường

1. Nối thu đồng tâm (Concentric Reducer)

Đây là dạng phụ kiện có hai đầu ống nằm trên cùng một trục tâm đối xứng hoàn toàn. Thiết kế này rất thích hợp sử dụng trong các tuyến đường ống đứng, hệ thống cấp nước và nhiều ứng dụng công nghiệp thông thường khác đòi hỏi sự cân bằng về dòng chảy.

2. Nối thu lệch tâm (Eccentric Reducer)

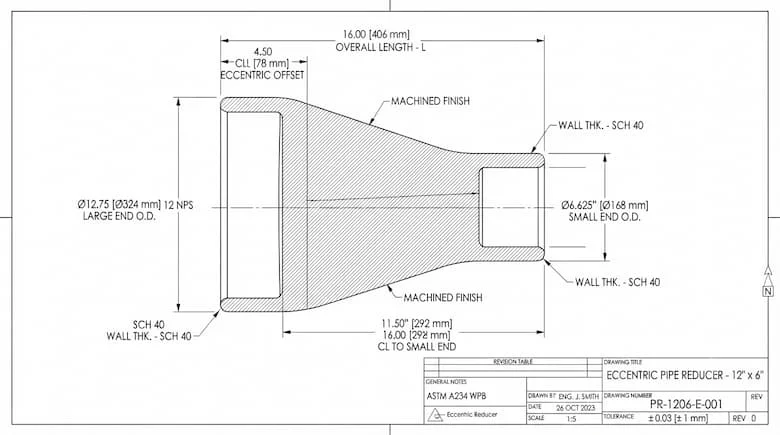

Ngược lại với dạng đồng tâm, hai đầu nối của dòng sản phẩm này có tâm lệch nhau rõ rệt. Chúng thường được ứng dụng trong các hệ thống đường ống ngang khi cần kiểm soát cao độ đường ống hoặc hạn chế tối đa việc hình thành túi khí, túi chất lỏng gây cản trở dòng chảy.

3. Kiểu kết nối: Ren, Hàn và Mặt bích

• Nối thu ren: Có các đường ren trong hoặc ngoài, chuyên dùng cho các đường ống kích thước nhỏ, hệ thống dân dụng hoặc hệ thống khí nén áp lực vừa.

• Nối thu hàn: Được liên kết trực tiếp bằng phương pháp hàn giáp mép, mang lại độ chắc chắn tuyệt đối cho các nhà máy công nghiệp nặng.

• Nối thu mặt bích: Hai đầu có thiết kế bích kết nối bằng bulông, rất thuận tiện cho các vị trí cần tháo lắp, bảo trì định kỳ trên hệ thống đường ống lớn.

Thông số kỹ thuật cốt lõi khi lựa chọn nối thu

Những thông số quan trọng cần kiểm tra:

• Kích thước DN: Xác định chính xác kích thước đầu lớn nhân đầu nhỏ (ví dụ: DN80 × DN50, DN100 × DN65 hoặc DN150 × DN100).

• Vật liệu chế tạo: Lựa chọn tương thích với môi chất gồm Inox 304, Inox 316, thép carbon, gang cầu, nhựa PVC hoặc HDPE.

• Kiểu kết nối: Ren, hàn đối đầu, hàn socket hoặc kết nối mặt bích chuyên dụng.

• Áp suất và Nhiệt độ làm việc: Bảo đảm phụ kiện chịu được giới hạn áp lực và nhiệt độ vận hành thực tế của toàn tuyến ống.

• Tiêu chuẩn sản xuất: Các tiêu chuẩn quốc tế phổ biến bao gồm ASME, DIN, JIS hoặc BS. Tuyệt đối không nên mặc định mọi loại nối thu đều dùng chung một bộ tiêu chuẩn kích thước mặt bích.

So sánh chuyên sâu và Ứng dụng thực tế

So sánh Nối thu đồng tâm và Nối thu lệch tâm

Việc lựa chọn sai kiểu nối thu có thể làm biến dạng hình học của tuyến ống, gây ứ đọng lưu chất hoặc tạo bọt khí, ảnh hưởng nghiêm trọng đến hiệu suất vận hành toàn hệ thống.

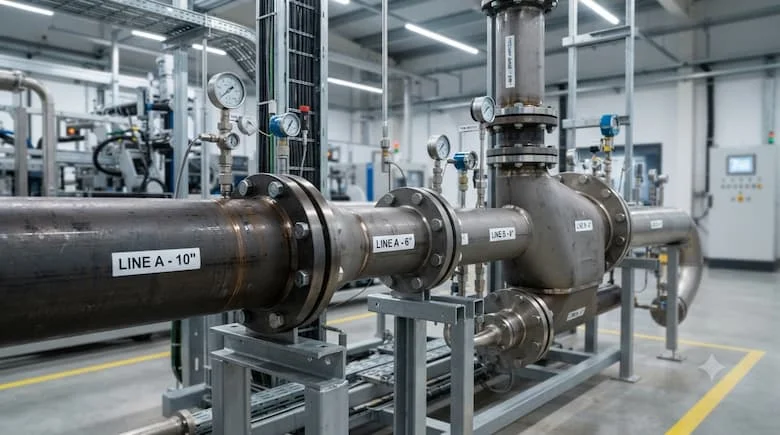

Ứng dụng thực tế

Phụ kiện này hiện diện trong hầu hết các lĩnh vực:

• Hệ thống cấp nước đô thị và tòa nhà: Chuyển đổi kích thước từ trục chính sang các nhánh phân phối nhỏ hơn.

• Hệ thống HVAC: Ứng dụng rộng rãi trong các đường ống nước lạnh, nước nóng trung tâm.

• Nhà máy công nghiệp: Dùng cho đường ống dẫn nước, khí nén, dầu mỏ và hóa chất ăn mòn.

• Hệ thống PCCC: Lắp đặt tại các trạm bơm và mạng lưới ống chính phụ theo bản vẽ thiết kế kỹ thuật.

Sai lầm thường gặp và Hướng dẫn lựa chọn chuẩn chuyên gia

6 lỗi phổ biến khi chọn và lắp đặt:

1. Chọn sai kích thước đầu vào hoặc đầu ra (DN lớn/nhỏ bị đảo ngược).

2. Không kiểm tra khả năng tương thích của vật liệu với môi chất dẫn truyền.

3. Bỏ qua thông số áp suất làm việc, gây nguy cơ bục vỡ khi hệ thống tăng áp.

4. Lựa chọn sai kiểu kết nối cơ khí so với toàn tuyến ống.

5. Nhầm lẫn giữa ứng dụng của nối thu đồng tâm và nối thu lệch tâm.

6. Không đối chiếu tiêu chuẩn kỹ thuật của phụ kiện với ống dẫn sẵn có.

Quy trình 8 bước lựa chọn nối thu chuẩn xác:

• Bước 1: Xác định chính xác kích thước DN hai đầu ống cần kết nối.

• Bước 2: Xác định rõ tính chất môi chất (nước, hóa chất, khí, dầu...).

• Bước 3: Kiểm tra giới hạn áp suất và nhiệt độ làm việc.

• Bước 4: Lựa chọn vật liệu chế tạo tối ưu (inox, thép, gang, nhựa).

• Bước 5: Chọn kiểu kết nối phù hợp (ren, hàn, mặt bích).

• Bước 6: Phân định rõ ràng cần dùng loại đồng tâm hay lệch tâm.

• Bước 7: Đối chiếu tiêu chuẩn kỹ thuật (JIS, ANSI, DIN, BS).

• Bước 8: Kiểm tra catalogue và thông số chi tiết của nhà sản xuất.

FAQ: Câu hỏi thường gặp về nơ thu

1. Nơ thu là gì?

Đây là phụ kiện đường ống cơ khí dùng để kết nối và chuyển tiếp giữa hai đoạn ống có kích thước danh nghĩa khác nhau.

2. ối thu và côn thu có khác nhau không?

Trong thực tế kỹ thuật, hai tên gọi này hoàn toàn đồng nghĩa, đều chỉ phụ kiện reducer chuyển đổi kích thước ống.

3. Nối thu đồng tâm dùng khi nào?

Thường được dùng trong các đường ống thẳng đứng hoặc hệ thống thông thường yêu cầu đối xứng dòng chảy.

4. Nối thu lệch tâm có tác dụng gì?

Giúp kiểm soát cao độ đáy ống, ngăn ngừa hiện tượng ứ đọng khí hoặc chất lỏng tại các điểm chuyển tiếp trên đường ống ngang.

5. Làm sao để chọn đúng kích thước phụ kiện?

Bạn cần xác định rõ quy cách DN đầu lớn nhân đầu nhỏ, kết hợp kiểm tra vật liệu, áp suất và tiêu chuẩn kết nối của hệ thống.

Kết luận

Nơ thu là phụ kiện tuy có cấu tạo đơn giản nhưng lại đóng vai trò quyết định trong việc duy trì sự liền mạch và tối ưu hóa thủy lực cho toàn bộ hệ thống đường ống. Để chọn được sản phẩm hoàn hảo, kỹ sư cần tuân thủ thứ tự các yếu tố.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về nơ thu .
