Van cầu KSB: Vai trò, Cấu tạo và Tiêu chuẩn lựa chọn chính xác cho hệ thống công nghiệp

Trong các hệ thống đường ống hơi nóng, nước làm mát, nước ngưng hoặc các môi chất công nghiệp phức tạp, việc lựa chọn van công nghiệp chưa bao giờ chỉ dựa đơn thuần vào đường kính đường ống. Một thiết bị van tiêu chuẩn phải đáp ứng đồng thời các bài toán khắt khe về áp suất vận hành, biên độ nhiệt độ, tính chất môi chất, kiểu kết nối cơ khí và quan trọng nhất là yêu cầu kiểm soát lưu lượng dòng chảy.

Đó chính là lý do van cầu luôn là giải pháp được các kỹ sư nhà máy ưu tiên hàng đầu khi hệ thống đòi hỏi khả năng điều tiết lưu lượng ổn định và chính xác cao so với các dòng van đóng/mở nhanh thông thường. Tuy nhiên, KSB là thương hiệu thiết bị công nghiệp lớn với vô số dòng sản phẩm và series khác nhau. Do đó, việc lựa chọn thiết bị không thể chỉ dựa vào tên thương hiệu mà đòi hỏi sự đồng bộ giữa model, kích thước DN, cấp áp suất PN/Class, vật liệu chế tạo, kiểu kết nối và bản chất môi chất để đảm bảo hệ thống vận hành an toàn, bền bỉ.

Van cầu KSB là gì?

Van cầu ksb là dòng van cầu (globe valve) cao cấp thuộc thương hiệu KSB danh tiếng, sử dụng cơ cấu đĩa van chuyển động tuyến tính để đóng, mở hoặc điều tiết lưu lượng môi chất di chuyển trong đường ống. Tùy thuộc vào từng model và dải sản phẩm cụ thể, van được thiết kế chuyên biệt cho các môi trường như nước, hơi nóng hoặc các ứng dụng công nghiệp nặng với các tiêu chuẩn khắt khe về áp suất, nhiệt độ và vật liệu.

Bản chất dòng van này được thiết kế tối ưu hóa cho mục đích kiểm soát và thay đổi lưu lượng nhờ hành trình chuyển động tịnh sinh của đĩa van vuông góc với ghế van. KSB là thương hiệu toàn cầu cung cấp các giải pháp van và bơm công nghiệp với độ tin cậy cơ khí cực cao. Tuy nhiên, cấu hình và thông số kỹ thuật của mỗi series hoàn toàn khác biệt, đòi hỏi người mua phải đối chiếu kỹ lưỡng catalogue kỹ thuật trước khi đưa ra quyết định đầu tư cho dự án.

Nguyên lý hoạt động của van cầu

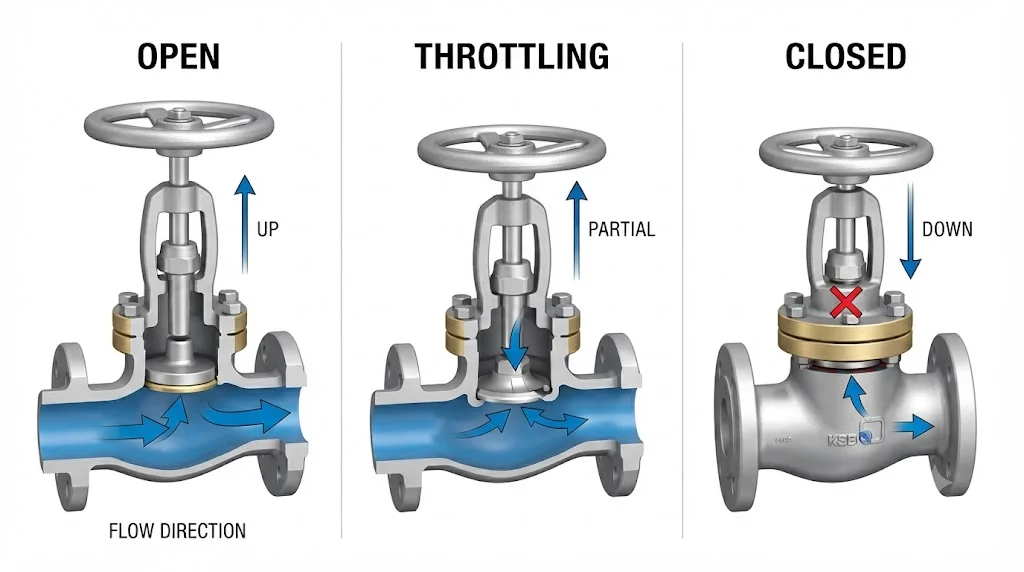

Quá trình vận hành của van cầu diễn ra thông qua chuyển động cơ học tuyến tính, được mô tả qua các bước sau:

• Khi mở van: Người vận hành xoay tay quay hoặc kích hoạt bộ truyền động tác động lực lên ty van (stem), kéo đĩa van nâng lên khỏi ghế van (seat), làm tăng tiết diện dòng chảy và cho phép môi chất đi qua.

• Khi đóng van: Ty van hạ xuống đẩy đĩa van áp sát vào ghế van, thu hẹp đường dòng và chặn đứng hoàn toàn sự chuyển động của môi chất.

• Khi điều tiết dòng chảy: Đĩa van được định vị ở các vị trí trung gian, tạo ra khe hở chính xác để kiểm soát lưu lượng đi qua theo đúng nhu cầu công nghệ.

Tại sao van cầu kiểm soát lưu lượng tốt nhưng gây tổn thất áp suất?

Do cấu trúc đường dòng bên trong thân van bị uốn lượn hình chữ Z hoặc chữ S, dòng chảy phải đổi hướng liên tục khi đi qua đĩa và ghế van. Thiết kế này tạo ra độ ma sát lớn giúp kiểm soát lưu lượng cực kỳ hiệu quả, nhưng đồng thời cũng gây ra tổn thất áp suất cao hơn so với các dòng van có đường dòng thẳng như van bi hay van cổng.

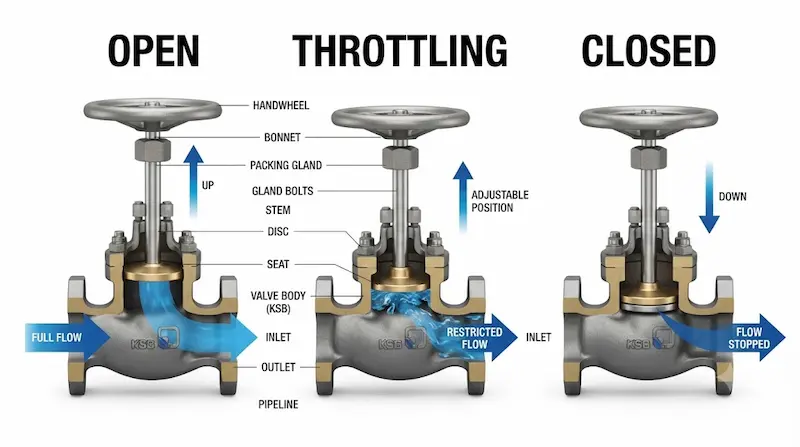

Cấu tạo van cầu gồm những bộ phận nào?

• Valve body (Thân van): Khung kết cấu chính bảo vệ các chi tiết bên trong, chịu toàn bộ áp lực của hệ thống đường ống với các loại vật liệu đa dạng như gang dẻo, thép đúc hay inox.

• Disc (Đĩa van): Chi tiết trực tiếp tiếp xúc và đóng/mở dòng chảy. Hình dạng đĩa van quyết định đặc tính phân bổ lưu lượng khi van mở một phần.

• Seat (Ghế van): Bề mặt làm kín cố định bên trong thân van, kết hợp chặt chẽ với đĩa van để đảm bảo độ kín khít tuyệt đối khi đóng van.

• Stem (Ty van): Trục truyền lực cơ học kết nối từ bộ phận điều khiển bên ngoài xuống đĩa van, đòi hỏi độ bền kéo và độ chính xác cơ khí cao.

• Bonnet (Nắp van): Bộ phận lắp phía trên thân van, cố định hệ thống ty van và chứa các cơ cấu làm kín an toàn.

• Packing (Bộ phận chèn làm kín): Vòng đệm bọc quanh ty van nhằm ngăn chặn triệt để tình trạng rò rỉ môi chất ra môi trường bên ngoài.

• Handwheel / Actuator (Cơ cấu vận hành): Tùy chọn điều khiển bằng tay quay vô lăng truyền thống hoặc tích hợp bộ truyền động điện, khí nén tự động theo yêu cầu hệ thống.

Các loại van cầu KSB phổ biến và cách phân biệt

• Theo kiểu kết nối: Bao gồm các dòng van cầu mặt bích tiêu chuẩn (DIN, ANSI, JIS) dễ dàng tháo lắp bảo trì và van cầu kết nối hàn dùng cho các hệ thống áp lực nhiệt độ siêu cao.

• Theo vật liệu chế tạo: Phân loại thành van cầu gang (cho nước và HVAC), van cầu thép carbon (cho hơi nóng và dầu truyền nhiệt) và van cầu inox (cho hóa chất và thực phẩm).

• Theo phương thức vận hành: Dòng vận hành bằng tay quay cơ học hoặc dòng tích hợp bộ truyền động điện (electric actuator) và khí nén (pneumatic actuator) phục vụ tự động hóa nhà máy.

• Theo ứng dụng chuyên biệt: Các dòng sản phẩm tối ưu hóa riêng cho hơi nước (steam), nước nóng, hệ thống nhiệt điện và các nhà máy công nghiệp nặng.

Lưu ý kỹ thuật: Không nên phân loại van chỉ dựa trên kích thước danh nghĩa DN. Mỗi mã model sản phẩm của KSB mang một đặc tính kỹ thuật riêng biệt về hệ số lưu lượng ($Cv/Kv$), tiêu chuẩn vật liệu và giới hạn áp nhiệt. Do đó, việc tham chiếu trực tiếp catalogue chính hãng là bước bắt buộc.

Thông số kỹ thuật van cầu cần quan tâm

Bảng thông số kỹ thuật chuẩn khi lựa chọn van cầu cho dự án công nghiệp:

Giải thích sâu về thông số:

Kích thước DN phải đi kèm với tiêu chuẩn mặt bích và áp suất tương ứng. Một van đạt chuẩn DN50 nhưng có cấp áp suất PN16 sẽ không thể lắp lẫn vào hệ thống yêu cầu áp lực PN40. Nhiệt độ và môi chất cũng đóng vai trò quyết định, vì van đáp ứng được áp suất nhưng không chịu được nhiệt độ hơi quá nhiệt sẽ nhanh chóng bị biến dạng và phá hỏng gioăng đệm.

Vì sao nên dùng van cầu để điều tiết dòng chảy?

Ưu điểm lớn nhất của van cầu nằm ở khả năng kiểm soát lưu lượng cực kỳ linh hoạt và chuẩn xác. Nhờ hành trình đĩa van di chuyển tịnh tiến, người vận hành có thể dễ dàng tinh chỉnh lượng môi chất đi qua ống theo đúng thông số công nghệ mong muốn. Thiết bị chịu được tần suất đóng mở liên tục trong các hệ thống nhiệt điện, nhà máy hóa chất và hệ thống năng lượng phụ trợ.

Tuy nhiên, người thiết kế hệ thống cũng cần lưu ý đến nhược điểm của dòng van này là tổn thất áp suất tương đối cao do cấu trúc đường dòng đổi hướng, đồng thời kích thước và trọng lượng thường lớn hơn so với van bi hoặc van bướm. Nếu hệ thống của bạn chỉ có nhu cầu đóng/mở nhanh hoàn toàn, việc chọn van cầu có thể không tối ưu về mặt kinh tế và thủy lực.

So sánh van cầu với van bi và van cổng

Giải thích lý do lựa chọn:

Van bi được ưu tiên cho các ứng dụng đóng ngắt nhanh; van cổng phù hợp để mở hoàn toàn nhằm thông dòng không cản trở; trong khi van cầu là sự lựa chọn hoàn hảo duy nhất khi hệ thống đòi hỏi tính năng thay đổi và điều tiết lưu lượng liên tục với độ chính xác cao.

Van cầu được sử dụng trong những hệ thống nào?

• Hệ thống hơi công nghiệp (Steam line): [chèn link: van cầu hơi công nghiệp] Kiểm soát và điều tiết áp suất, lưu lượng hơi bão hòa hoặc hơi quá nhiệt cấp cho các thiết bị trao đổi nhiệt, máy sấy.

• Hệ thống nước nóng và năng lượng: [chèn link: thiết bị nhiệt điện công nghiệp] Các tuyến ống cấp nước lò hơi, hệ thống nước ngưng và các trạm năng lượng phụ trợ.

• Hệ thống HVAC và cấp nước quy mô lớn: [chèn link: hệ thống HVAC nhà máy] Điều tiết lưu lượng nước làm mát trong các hệ thống chiller và mạng lưới phân phối nhiệt lạnh.

• Nhà máy hóa chất và chế biến: Các dây chuyền đòi hỏi tiêu chuẩn khắt khe về vật liệu chịu ăn mòn và độ kín khít tuyệt đối trong điều kiện áp lực cao.

Những sai lầm thường gặp khi chọn van cầu KSB

• Sai lầm 1: Chỉ chọn van theo kích thước DN: Bỏ qua các thông số về tiêu chuẩn kết nối và áp lực thực tế dẫn đến việc van không lắp vừa hoặc bị thổi gioăng.

• Sai lầm 2: Chỉ quan tâm đến áp suất (PN): Quên mất yếu tố nhiệt độ vận hành, khiến van hoạt động quá giới hạn nhiệt cho phép của vật liệu thân và đĩa.

• Sai lầm 3: Không xác định rõ tính chất môi chất: Lầm tưởng mọi loại van đều dùng chung cho cả nước lẫn hơi nóng, gây hư hỏng nghiêm trọng cho bề mặt làm kín seat/disc.

• Sai lầm 4: Chọn van dựa vào hình thức bên ngoài: Mua nhầm hàng trôi nổi có kiểu dáng giống van cầu nhưng khác biệt hoàn toàn về vật liệu chế tạo và cấp áp suất thực tế.

• Sai lầm 5: Lạm dụng van cầu cho mọi vị trí: Lắp van cầu cho các vị trí chỉ cần đóng/mở nhanh, gây lãng phí chi phí đầu tư và tạo tổn thất áp suất không cần thiết trên đường ống.

• Sai lầm 6: Bỏ qua hướng dòng chảy: Lắp đặt ngược hướng mũi tên quy định trên thân van, làm mất khả năng điều tiết và gây rung lắc dữ dội.

Cách chọn van cầu phù hợp

Quy trình 7 bước tiêu chuẩn giúp các kỹ sư lựa chọn chính xác thiết bị cho hệ thống:

Bước 1: Xác định chính xác môi chất vận hành (nước, hơi nóng, dầu hay hóa chất).

Bước 2: Xác định kích thước danh nghĩa DN của đường ống (DN25, DN50, DN100...).

Bước 3: Xác định áp suất làm việc tối đa và áp suất thiết kế của hệ thống.

Bước 4: Xác định biên độ nhiệt độ làm việc thực tế tại vị trí lắp đặt van.

Bước 5: Lựa chọn vật liệu thân van, đĩa van và ghế van phù hợp với môi trường chống ăn mòn.

Bước 6: Kiểm tra kiểu kết nối cơ khí (mặt bích, hàn) có tương thích với hệ thống hiện hữu hay không.

Bước 7: Chọn phương thức vận hành (tay quay vô lăng cơ học hay tích hợp bộ truyền động tự động).

Checklist trước khi mua van cầu

• Xác định chính xác loại môi chất (hơi, nước, hóa chất...).

• Kiểm tra kích thước đường ống và quy cách DN.

• Xác định áp suất vận hành hệ thống (PN/Class).

• Kiểm tra ngưỡng nhiệt độ làm việc tối đa.

• Đối chiếu vật liệu thân van (gang, thép, inox).

• Kiểm tra vật liệu chế tạo ghế van (seat) và đĩa van (disc).

• Xác định kiểu kết nối mặt bích hoặc hàn.

• Kiểm tra quy định hướng dòng chảy trên thân van.

• Lựa chọn đúng phương thức vận hành (tay quay hoặc actuator).

• Đối chiếu mã model với catalogue chính hãng KSB.

• Xác nhận đầy đủ chứng từ xuất xứ và kiểm định chất lượng (CO/CQ) cho dự án.

• Kiểm tra thông tin nhà cung cấp uy tín trước khi đặt hàng.

FAQ

Van cầu KSB là gì?

Đây là dòng globe valve cao cấp của thương hiệu KSB, sử dụng chuyển động tuyến tính của đĩa van để đóng, mở hoặc điều tiết lưu lượng môi chất chính xác trong đường ống.

Van cầu dùng cho môi chất nào?

Tùy thuộc vào từng model và vật liệu chế tạo, van được ứng dụng hiệu quả cho nước sạch, nước nóng, hơi bão hòa, hơi quá nhiệt và nhiều loại môi chất công nghiệp khác. Cần tra cứu catalogue kỹ thuật trước khi chọn mua.

Van cầu KSB có thực sự tốt để điều tiết dòng chảy không?

Có. Khả năng kiểm soát lưu lượng và điều tiết dòng chảy chính xác là ưu thế vượt trội hàng đầu của cấu trúc van cầu so với các dòng van đóng/mở thông thường.

Làm thế nào để chọn đúng model van cầu KSB?

Bạn cần xác định rõ các thông số: kích thước DN, áp suất PN/Class, nhiệt độ, môi chất, vật liệu và kiểu kết nối, sau đó đối chiếu trực tiếp với thông số model trong catalogue nhà sản xuất.

Giá van cầu KSB phụ thuộc vào những yếu tố nào?

Giá thành thiết bị phụ thuộc vào model cụ thể, kích thước DN, vật liệu chế tạo (gang, thép, inox), cấp áp suất, kiểu kết nối và phương thức vận hành (tay quay hay gắn actuator).
