Hướng Dẫn Chi Tiết Quy Trình Lắp Đặt Hệ Thống Khí Nén Chuẩn Kỹ Thuật Cho Nhà Xưởng

Một nhà xưởng sở hữu máy nén khí công suất lớn nhưng các thiết bị ở cuối đường ống vẫn hoạt động yếu, áp suất chập chờn hoặc máy nén phải chạy liên tục không nghỉ? Nguyên nhân cốt lõi đôi khi không nằm ở chất lượng của máy nén, mà bắt nguồn từ khâu thiết kế và lắp đặt hệ thống khí nén phân phối chưa chuẩn xác.

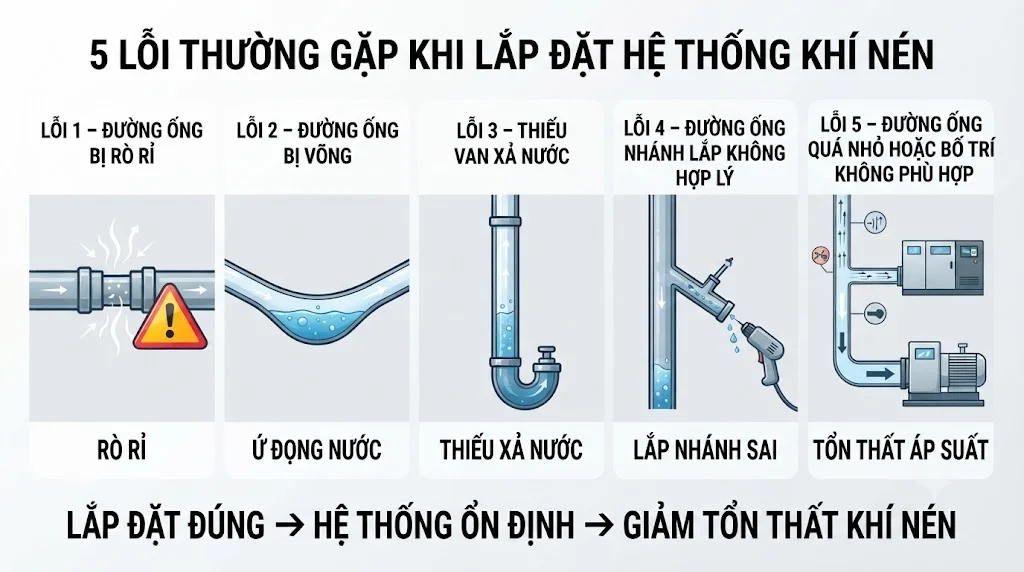

Những lỗi phổ biến như đường ống quá nhỏ, thiết kế quá dài, bố trí nhiều co tê gấp khúc, thiếu van xả nước, không xử lý khí đúng cách, rò rỉ tại các mối nối hay quên tính toán đến nhu cầu mở rộng tương lai sẽ gây lãng phí điện năng nghiêm trọng.

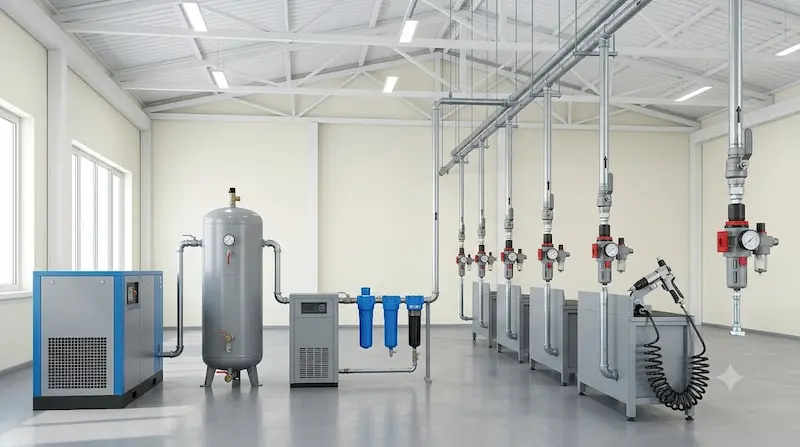

Lắp đặt hệ thống khí nén là quá trình bố trí và kết nối đồng bộ giữa máy nén khí, thiết bị xử lý khí, bình tích áp, đường ống phân phối cùng các điểm sử dụng nhằm cung cấp lưu lượng, áp suất và chất lượng khí đạt chuẩn xác nhất cho thiết bị vận hành.

Việc thiết kế sai lệch từ đầu sẽ trực tiếp đẩy chi phí vận hành tăng cao và làm giảm tuổi thọ máy móc. Dưới đây là quy trình thiết kế, thi công chuyên sâu giúp tối ưu hiệu suất toàn diện cho doanh nghiệp của bạn.

Kiến thức nền

Hệ thống khí nén gồm những thiết bị nào?

• Máy nén khí: Đóng vai trò là trái tim của toàn hệ thống, chịu trách nhiệm tạo ra nguồn năng lượng khí nén. Các dòng phổ biến gồm máy nén piston, máy nén trục vít và máy nén không dầu chuyên dụng.

• Bình tích khí: Thực hiện nhiệm vụ tích trữ nguồn khí, ổn định áp suất tổng thể, triệt tiêu dao động áp suất và hỗ trợ đáp ứng tức thời vào những thời điểm nhu cầu tải tăng cao đột ngột.

• Máy sấy khí: Giúp loại bỏ triệt để lượng hơi ẩm tồn đọng trong khí nén. Doanh nghiệp có thể lựa chọn máy sấy tác nhân lạnh hoặc máy sấy hấp thụ tùy theo độ khô yêu cầu.

• Bộ lọc khí: Chịu trách nhiệm giữ lại nước, dầu thừa, hạt bụi bẩn và các tạp chất lẫn trong dòng khí trước khi cấp vào thiết bị.

• Đường ống khí nén: Đóng vai trò là huyết mạch vận chuyển dòng khí từ nguồn trung tâm đến từng vị trí điểm sử dụng trong nhà xưởng.

• Van và thiết bị đầu cuối: Bao gồm van bi, van điện từ, van điều áp, cụm lọc-điều áp-tra dầu (FRL), ống mềm cùng các đầu nối nhanh tiện lợi.

Nguyên lý hoạt động của hệ thống khí nén

Hệ thống vận hành theo một chuỗi khép kín tiêu chuẩn: Máy nén khí → bình tích khí → bộ xử lý khí → đường ống chính → đường ống nhánh → thiết bị sử dụng.

Khí trời sau khi được nén áp suất cao sẽ đẩy trực tiếp vào hệ thống. Tại đây, khí trải qua các giai đoạn tích trữ tại bình chứa, làm sạch cặn bẩn, tách triệt để hơi ẩm thông qua hệ thống máy sấy và bộ lọc. Tiếp theo, dòng khí sạch được phân phối qua các tuyến ống chính và nhánh, được điều chỉnh mức áp suất thích hợp trước khi cấp thẳng đến các cơ cấu chấp hành của thiết bị.

Tại sao việc xử lý khí trước khi cấp cho thiết bị lại đóng vai trò sống còn? Hơi nước, dầu thừa hoặc bụi bẩn lẫn trong khí nén là thủ phạm hàng đầu gây kẹt van đảo chiều, phá hỏng gioăng phớt xy lanh, gây ăn mòn đường ống bên trong, làm giảm nghiêm trọng tuổi thọ thiết bị và trực tiếp làm sụt giảm chất lượng sản phẩm thành phẩm.

Phân tích chuyên sâu

Sơ đồ lắp đặt hệ thống khí nén tiêu chuẩn

Thiết kế một sơ đồ kỹ thuật trực quan là bước đệm quan trọng nhất đảm bảo vận hành xuyên suốt. Sơ đồ tiêu chuẩn được khuyến nghị áp dụng như sau:

• Đường ống chính: Có nhiệm vụ chuyên chở và phân phối lưu lượng khí lớn đến các khu vực sản xuất chính trong nhà xưởng.

• Đường ống nhánh: Tách ra từ tuyến ống chính để cấp trực tiếp cho từng dây chuyền máy móc hoặc khu vực làm việc độc lập.

• Điểm lấy khí: Phải được bố trí bám sát vị trí thiết bị tiêu thụ để hạn chế tối đa tình trạng đường ống nhánh kéo dài gây tổn thất áp suất hoặc phải dùng ống mềm quá khổ.

• Bố trí đường ống vòng (Ring Main): Đối với các nhà xưởng quy mô lớn có nhiều điểm tiêu thụ, hệ thống ống vòng giúp dòng khí lưu thông linh hoạt từ hai hướng, giảm thiểu triệt để tình trạng sụt áp so với việc chỉ dùng một tuyến ống cụt đơn thuần.

Cách tính và lựa chọn đường ống khí nén

Việc lựa chọn đường ống không thể dựa vào cảm tính mà phải tính toán kỹ lưỡng dựa trên các thông số kỹ thuật thực tế:

• Dựa vào lưu lượng: Cần xác định tổng nhu cầu tiêu thụ khí của toàn bộ thiết bị hoạt động đồng thời, tuyệt đối không tính dựa vào công suất danh định của máy nén.

• Dựa vào áp suất: Cần làm rõ mức áp suất đầu ra của máy nén, áp suất tối thiểu yêu cầu tại đầu thiết bị và biên độ tụt áp cho phép dọc đường ống.

• Dựa vào chiều dài và phụ kiện: Đường ống càng kéo dài hoặc chứa nhiều co, tê, van khóa thì tổn thất áp suất cục bộ và ma sát càng lớn.

• Tránh chọn ống quá nhỏ: Ống tiết diện nhỏ làm tăng vọt vận tốc dòng khí, gây tổn thất áp suất nghiêm trọng và làm các thiết bị ở cuối nguồn luôn trong tình trạng thiếu khí.

• Cân nhắc ống quá lớn: Ống quá khổ làm đội chi phí đầu tư vật tư ban đầu không cần thiết. Mục tiêu tối ưu là tìm ra kích thước cân bằng giữa lưu lượng, áp suất và khả năng mở rộng quy mô xưởng trong tương lai.

Các loại vật liệu dùng cho đường ống khí nén

• Ống thép: Có ưu điểm về độ bền cơ học cao, chịu lực tốt, phù hợp với các hệ thống công nghiệp nặng. Tuy nhiên, nhược điểm là dễ bị ăn mòn rỉ sét bên trong và thi công hàn nối phức tạp.

• Ống inox: Khả năng chống ăn mòn tuyệt hảo, cực kỳ phù hợp với môi trường yêu cầu độ sạch cao như thực phẩm, dược phẩm. Nhược điểm lớn nhất là chi phí vật tư và thi công đắt đỏ.

• Ống nhôm chuyên dụng: Trọng lượng nhẹ, thi công lắp đặt cực nhanh, bề mặt nội thất nhẵn mịn giúp tối ưu dòng chảy khí và dễ dàng tháo lắp, mở rộng hệ thống khi cần thiết.

• Ống nhựa chuyên dụng (như PPR, HDPE): Được ứng dụng trong một số hệ thống có giới hạn về áp suất và nhiệt độ phù hợp. Lưu ý không chọn ống chỉ vì giá rẻ, phải kiểm tra kỹ khả năng chịu áp suất làm việc và độ bền vật liệu.

So sánh các kiểu bố trí đường ống khí nén

• Khi nào nên dùng đường ống vòng: Thích hợp cho các nhà xưởng quy mô lớn, mật độ điểm tiêu thụ dày đặc, nằm ở nhiều khu vực khác nhau và có định hướng mở rộng công suất sản xuất trong tương lai.

• Khi nào đường ống cụt phù hợp: Dành cho các hệ thống quy mô nhỏ, số lượng điểm sử dụng ít, khoảng cách từ nguồn đến thiết bị ngắn và nhu cầu tiêu thụ khí ổn định.

Ứng dụng thực tế

Khi nào cần lắp đặt hệ thống khí nén?

• Nhà máy sản xuất công nghiệp: Cung cấp nguồn năng lượng sạch vận hành các máy đóng gói tự động, hệ thống xy lanh khí, van điều khiển tuyến tính và các thiết bị tự động hóa dây chuyền.

• Dây chuyền cơ khí tự động: Dùng để điều khiển linh hoạt các cơ cấu kẹp phôi, đẩy sản phẩm, nâng hạ, gắp linh kiện và đóng mở cửa tự động.

• Ngành thực phẩm và dược phẩm: Đòi hỏi khắt khe về tiêu chuẩn khí sạch không lẫn dầu và hơi ẩm. Do đó, quy trình lắp đặt hệ thống khí nén buộc phải tích hợp máy nén không dầu, bộ lọc đa cấp và máy sấy hấp thụ cao cấp để đảm bảo vệ sinh an toàn.

• Xưởng sửa chữa và cơ khí chế tạo: Khí nén là nguồn năng lượng không thể thiếu cho các loại dụng cụ cầm tay, súng siết bu lông lực lớn, máy mài khí và thiết bị phun sơn bề mặt.

Hướng dẫn / Checklist

Quy trình lắp đặt hệ thống khí nén từ A đến Z

• Bước 1: Khảo sát nhu cầu thực tế: Thống kê chính xác số lượng thiết bị tiêu thụ, mức áp suất yêu cầu tối thiểu, lưu lượng tiêu thụ đỉnh và thời gian hoạt động trong ngày.

• Bước 2: Tính toán tổng nhu cầu khí: Tổng hợp lưu lượng tiêu thụ của tất cả thiết bị và nhân với hệ số dự phòng an toàn (thường từ 15 - 20%).

• Bước 3: Lựa chọn máy nén khí phù hợp: Cân nhắc kỹ lưỡng về công suất, lưu lượng FAD, áp suất làm việc, công nghệ máy và chế độ tải phù hợp với doanh nghiệp.

• Bước 4: Chọn bình tích khí: Dựa trên công suất máy nén và đặc điểm dao động tải của hệ thống để chọn dung tích bình chứa tối ưu giúp ổn định áp suất.

• Bước 5: Thiết kế hệ thống xử lý khí: Lựa chọn chính xác dòng máy sấy khí, các cấp bộ lọc tinh/thô, bộ tách nước và van điều áp phù hợp tiêu chuẩn sản xuất.

• Bước 6: Thiết kế mạng lưới đường ống: Lên bản vẽ chi tiết tuyến ống chính, tuyến nhánh, đường ống vòng (nếu có), vị trí van khóa và các điểm xả nước ngưng tụ.

• Bước 7: Thi công lắp đặt cơ khí: Tiến hành lắp đặt hệ giá đỡ chắc chắn, đi đường ống thẳng hàng, lắp đặt van, bộ lọc và các điểm lấy khí chính xác theo bản vẽ.

• Bước 8: Kiểm tra vận hành thử: Đóng kín hệ thống để kiểm tra độ kín khít, đo đạc áp suất, lưu lượng dòng chảy, độ sụt áp thực tế và hiệu suất hoạt động của thiết bị.

• Bước 9: Nghiệm thu và bàn giao: Đánh giá toàn bộ các thông số kỹ thuật, lập biên bản bàn giao và hướng dẫn vận hành chi tiết trước khi đưa vào khai thác chính thức.

Checklist nghiệm thu hệ thống khí nén

• Máy nén khí đạt mức áp suất thiết kế yêu cầu.

• Lưu lượng khí cấp đáp ứng hoàn toàn nhu cầu nhà xưởng.

• Dung tích bình tích khí phù hợp với thông số kỹ thuật.

• Máy sấy khí vận hành ổn định, điểm sương đạt chuẩn.

• Hệ thống bộ lọc đúng cấp độ lọc yêu cầu.

• Đường ống phân phối đúng kích thước tính toán.

• Các mối nối ren, hàn hoặc mặt bích đảm bảo độ kín tuyệt đối.

• Không phát hiện tình trạng rò rỉ khí đáng kể trên toàn tuyến.

• Đã bố trí đầy đủ các điểm xả nước tự động/thủ công tại góc thấp.

• Van khóa, van một chiều được lắp đặt đúng hướng dòng chảy.

• Áp suất thực tế tại điểm cuối đường ống đạt yêu cầu kỹ thuật.

• Thiết bị đầu cuối hoạt động ổn định, không bị hụt áp.

Những lưu ý quan trọng khi lắp đặt đường ống khí nén

• Hạn chế co, tê góc vuông không cần thiết: Giúp giảm thiểu tối đa tổn thất áp suất cục bộ dọc đường truyền.

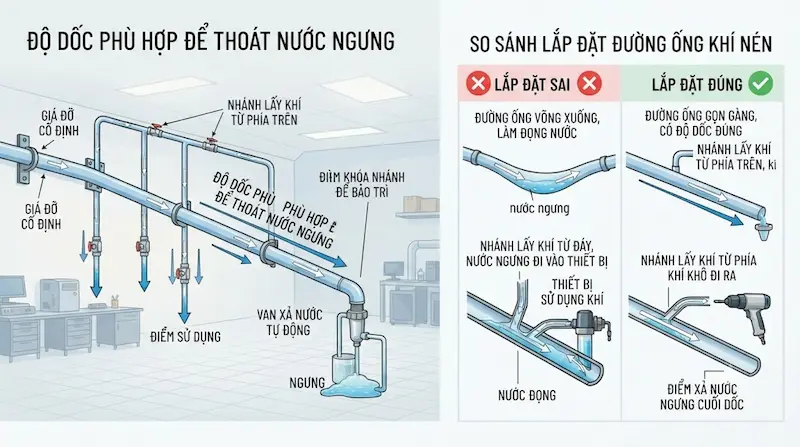

• Bố trí điểm lấy khí từ phía trên đường ống chính: Thiết kế này giúp ngăn chặn triệt để nước ngưng tụ ở đáy ống chảy tràn vào nhánh thiết bị.

• Lắp van khóa phân khu vực: Giúp việc bảo trì, sửa chữa một khu vực cụ thể mà không cần phải dừng toàn bộ dây chuyền sản xuất của nhà máy.

• Kiểm tra rò rỉ định kỳ: Thực hiện rà soát rò rỉ bằng máy dò siêu âm định kỳ hàng tháng để tiết kiệm điện năng vận hành.

• Dự phòng sẵn sàng không gian mở rộng: Nếu nhà xưởng có kế hoạch tăng quy mô máy móc, hãy thiết kế đường ống dư tải từ đầu để dễ đấu nối về sau. Khám phá thêm các giải pháp tối ưu hóa năng lượng tại.

Câu hỏi thường gặp về lắp đặt hệ thống khí nén

1. Lắp đặt hệ thống khí nén gồm những gì?

Một hệ thống hoàn chỉnh thường bao gồm cụm nguồn máy nén khí, bình tích trữ khí, các thiết bị xử lý khí (máy sấy, bộ lọc), mạng lưới đường ống chính - nhánh, hệ thống van khóa cùng các thiết bị đầu cuối. Cấu hình cụ thể sẽ được tinh chỉnh linh hoạt theo nhu cầu thực tế của từng nhà xưởng.

2. Đường ống khí nén nên dùng vật liệu loại nào tốt nhất?

Doanh nghiệp có thể lựa chọn thép, inox, nhôm chuyên dụng hoặc nhựa kỹ thuật tùy thuộc vào mức áp suất yêu cầu, nhiệt độ môi trường, tiêu chuẩn ngành nghề sản xuất (thực phẩm, cơ khí, y tế) và tổng mức ngân sách đầu tư ban đầu.

3. Tại sao hệ thống khí nén thường xuyên bị tụt áp?

Hiện tượng sụt áp xuất phát từ nguyên nhân đường ống quá nhỏ, tuyến ống truyền dẫn quá dài, lắp đặt quá nhiều co tê gây cản trở dòng chảy, bộ lọc khí bị bẩn lâu ngày không vệ sinh, van điều áp không phù hợp hoặc hệ thống có nhiều điểm rò rỉ khí.

4. Có bắt buộc phải lắp máy sấy khí trong hệ thống không?

Điều này phụ thuộc hoàn toàn vào lĩnh vực sản xuất và yêu cầu chất lượng khí của thiết bị. Đối với các hệ thống tự động hóa chính xác, y tế hoặc thực phẩm đòi hỏi khí khô hoàn toàn, việc xử lý hơi ẩm là tối quan trọng để bảo vệ thiết bị và chất lượng sản phẩm.

Lắp đặt hệ thống khí nén đúng thiết kế để vận hành ổn định

Một hệ thống khí nén hiệu quả cao không chỉ phụ thuộc vào công suất của riêng máy nén khí, mà là sự phối hợp nhịp nhàng, đồng bộ của toàn chuỗi: Máy nén → bình tích → xử lý khí → đường ống → van → thiết bị sử dụng. Trong đó, khâu thiết kế đường ống chuẩn xác, kiểm soát triệt để hiện tượng tụt áp và ngăn chặn rò rỉ là các yếu tố quyết định trực tiếp đến tuổi thọ thiết bị và chi phí tiền điện hàng tháng của doanh nghiệp.
