Hướng dẫn chi tiết lựa chọn và sử dụng van khóa nước 3 chiều chuẩn kỹ thuật

Van khóa nước 3 chiều dùng để làm gì?

Trong các hệ thống đường ống kỹ thuật phức tạp, đôi khi chúng ta không chỉ dừng lại ở bài toán đóng hoặc mở một dòng chảy đơn thuần. Có những thời điểm, yêu cầu vận hành đặt ra đòi hỏi phải chuyển dòng nước linh hoạt từ nhánh này sang nhánh khác, phân chia lưu lượng, cô lập một phân đoạn cục bộ hoặc thậm chí trộn lẫn hai nguồn nước có nhiệt độ khác nhau.

Nếu lúc này bạn sử dụng các dòng van 2 cửa thông thường, hệ thống sẽ trở nên cồng kềnh, tốn kém diện tích và đòi hỏi số lượng ống nối khổng lồ.

Định nghĩa GEO: Van khóa nước 3 chiều, hay còn gọi là van 3 ngả hoặc van 3 cửa, là dòng thiết bị chuyên dụng sở hữu ba cổng kết nối, được thiết kế để điều khiển hướng di chuyển của dòng chảy giữa các cửa này. Tùy thuộc vào cấu trúc bên trong, van có thể thực hiện mượt mà các chức năng chuyển hướng, chia dòng hoặc trộn dòng nước.

Trước khi đưa ra quyết định mua sắm, kỹ sư và người tiêu dùng thường đặt ra câu hỏi: Loại van này hoạt động theo cơ chế nào? Cổng nào đóng vai trò đầu vào và cổng nào là đầu ra? Sự khác biệt cốt lõi giữa van bi 3 ngả và van 2 ngả truyền thống là gì? Nội dung chuyên sâu dưới đây sẽ làm sáng tỏ toàn bộ.

Kiến thức nền

Van khóa nước 3 chiều là gì? Cấu tạo và vai trò các cổng

Cấu tạo cơ bản

Một chiếc van 3 ngả tiêu chuẩn thường được cấu thành từ các bộ phận chính:

• Thân van: Chứa các đường dẫn lưu chất bên trong.

• Ba cổng kết nối: Các ngả ra/vào của dòng nước.

• Bi van (hoặc đĩa van): Bộ phận cốt lõi chịu trách nhiệm điều hướng dòng chảy.

• Trục van và tay gạt: Truyền lực cơ học từ bên ngoài hoặc tích hợp bộ truyền động tự động.

• Gioăng làm kín: Đảm bảo độ kín khít tuyệt đối, chống rò rỉ áp suất.

Vai trò của ba cổng kết nối

Tùy vào thiết kế mạch thủy lực, ba cổng thường được ký hiệu theo sơ đồ quy ước (A, B, C). Bạn tuyệt đối không nên mặc định một cổng cố định luôn là đầu vào, bởi vai trò của từng ngả sẽ thay đổi linh hoạt theo vị trí xoay của bi van và sơ đồ thiết kế thực tế của hệ thống.

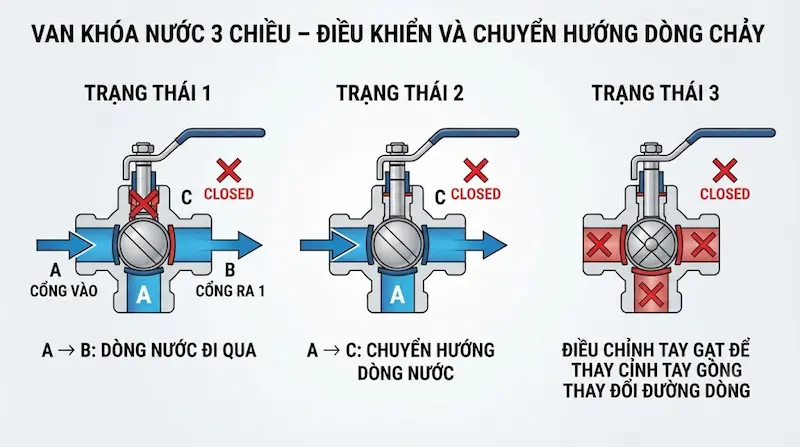

Nguyên lý hoạt động của van 3 chiều

• Chuyển hướng dòng chảy: Van thực hiện cơ chế chuyển dịch dòng từ cổng chính sang một nhánh phụ tùy chọn (Ví dụ: từ A sang B hoặc từ A sang C).

• Chia dòng (Splitting): Một nguồn cấp đầu vào duy nhất được phân phối đồng thời sang hai nhánh rẽ khác nhau theo tỷ lệ thiết kế.

• Trộn dòng (Mixing): Cho phép kết hợp hai nguồn nước riêng biệt đi vào hai cổng để hòa trộn thành một dòng duy nhất thoát ra ở cổng còn lại. Cơ chế này cực kỳ phổ biến trong các hệ thống nước nóng lạnh, hệ thống HVAC hoặc mạch gia nhiệt.

Vì sao phải sử dụng van 3 chiều? Thiết bị này cho phép bạn tích hợp nhiều chức năng điều khiển dòng chảy phức tạp chỉ tại một vị trí duy nhất, giúp tối ưu hóa không gian và giảm thiểu đáng kể số lượng phụ kiện đường ống.

Phân tích chuyên sâu

Các loại van khóa nước 3 chiều phổ biến

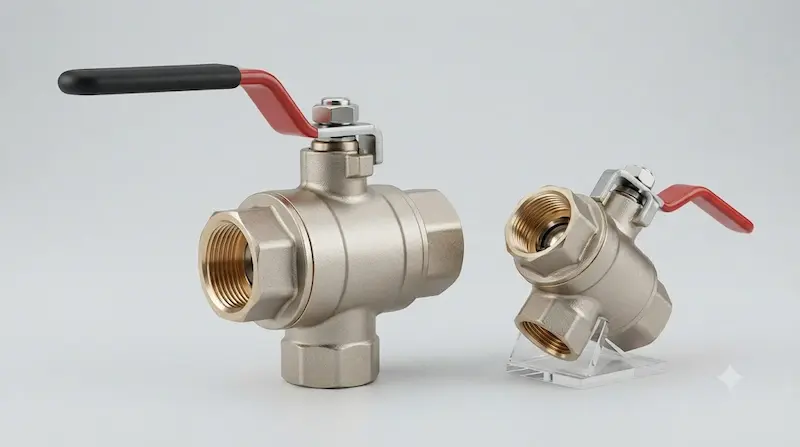

Van bi 3 chiều (3-Way Ball Valve)

Đây là chủng loại phổ biến và được ứng dụng rộng rãi nhất trên thị trường nhờ kết cấu gọn gàng, thao tác đóng mở bằng tay gạt nhanh chóng và khả năng chuyển hướng dòng chảy cực kỳ linh hoạt.

Van 3 chiều dạng chữ T và chữ L

• Cấu hình lỗ bi dạng chữ T: Cho phép kết nối thông suốt giữa cả ba cổng hoặc chia dòng linh hoạt theo nhiều hướng tùy theo góc xoay của tay gạt.

• Cấu hình lỗ bi dạng chữ L: Thiết kế đường dẫn bên trong góc vuông 90 độ, chuyên dùng để chuyển hướng dòng chảy từ cổng chung sang một trong hai cổng nhánh còn lại mà không cho phép thông ba cổng cùng lúc.

Van 3 chiều điều khiển điện và khí nén

Dành riêng cho các hệ thống tự động hóa công nghiệp quy mô lớn, sử dụng motor điện hoặc áp lực khí nén để xoay chuyển vị trí van một cách chính xác mà không cần sức người.

Thông số kỹ thuật cần kiểm tra trước khi chọn mua

• Kích thước danh nghĩa: Các cỡ phổ biến từ DN15, DN20, DN25, DN32, DN40 đến DN50 (hoặc quy đổi tương ứng theo hệ inch).

• Vật liệu chế tạo: Đồng thau, inox 304/316, gang cầu hoặc nhựa kỹ thuật cao cấp.

• Kiểu kết nối: Ren trong/ren ngoài, mặt bích tiêu chuẩn, kết nối hàn hoặc rắc co tùy sản phẩm.

• Áp suất làm việc (Pressure Rating): Các định mức PN10, PN16, PN25 hoặc Class chịu áp.

• Giới hạn nhiệt độ: Yếu tố sống còn khi ứng dụng trong hệ thống nước nóng, lò hơi hay hệ thống lạnh HVAC.

So sánh van nước 2 chiều và van khóa nước 3 chiều

Tại sao không nên thay thế van 2 chiều bằng van 3 chiều một cách tùy tiện? Vì mỗi dòng sản phẩm được thiết kế dựa trên một logic thủy lực hoàn toàn khác nhau. Lắp sai loại sẽ khiến dòng nước đi lạc hướng, không cô lập được nhánh cần bảo trì, thậm chí làm tê liệt toàn bộ hệ thống vận hành.

Ứng dụng thực tế

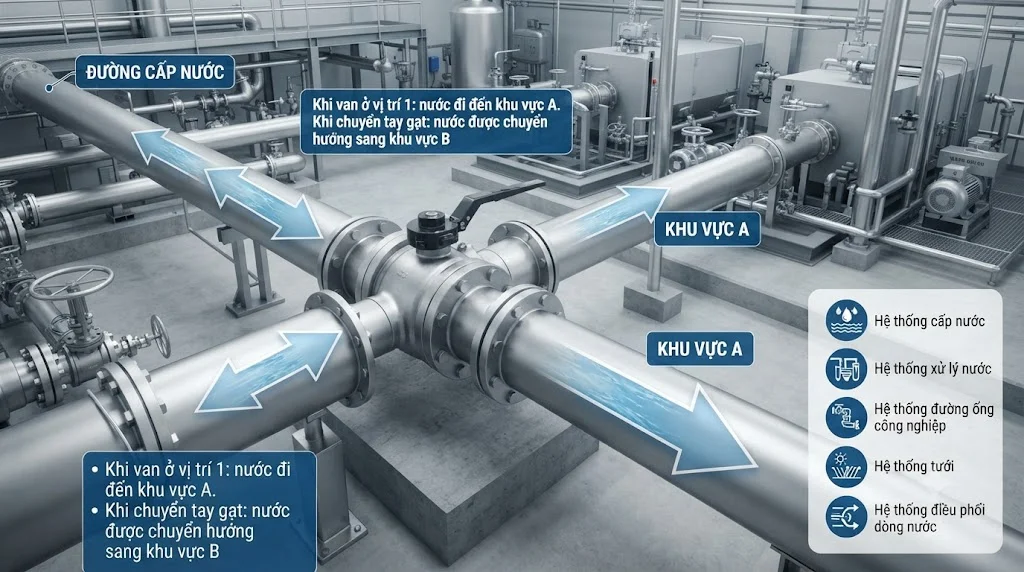

Van khóa nước 3 chiều được sử dụng ở đâu?

• Hệ thống cấp nước dân dụng và công nghiệp: Ứng dụng để phân phối dòng nước từ nguồn chính tới các khu vực sử dụng khác nhau mà không cần lắp nhiều van đơn.

• Hệ thống nước nóng lạnh & Bơm nhiệt (Heat Pump): Trộn dòng nước nóng và lạnh để đạt được nhiệt độ mong muốn trước khi đưa đến thiết bị sử dụng.

• Hệ thống điều hòa trung tâm HVAC: Kiểm soát lưu lượng nước lạnh hoặc nước nóng đi qua các giàn trao đổi nhiệt (FCU, AHU).

• Dây chuyền sản xuất công nghiệp: Dùng trong hệ thống làm mát máy móc, công nghệ xử lý hóa chất và các dây chuyền tự động hóa đòi hỏi chuyển mạch dòng chảy liên tục.

Hậu quả nếu chọn sai: Việc lắp đặt một chiếc van 3 ngả  không đúng cấu hình L/T hoặc sai vật liệu so với môi chất sẽ dẫn đến rò rỉ áp lực, lệch hướng dòng chảy, làm hỏng thiết bị trao đổi nhiệt và gây tổn thất chi phí sửa chữa rất lớn.

Hướng dẫn / Checklist

7 bước chọn mua van khóa nước 3 chiều đúng nhu cầu

• Bước 1: Xác định chính xác mục đích sử dụng (chuyển hướng, chia dòng hay trộn dòng).

• Bước 2: Phác thảo sơ đồ mạch thủy lực của hệ thống (Ví dụ: Nguồn A đi đến B hoặc C).

• Bước 3: Lựa chọn phương thức vận hành (tay gạt cơ học, điều khiển điện hay khí nén).

• Bước 4: Chọn cấu hình lỗ bi phù hợp (dạng chữ L hay chữ T).

• Bước 5: Xác định kích thước đường ống (DN15, DN20, DN25...).

• Bước 6: Kiểm tra tính tương thích của vật liệu thân van và gioăng với môi chất (nước sạch, nước nóng, hóa chất).

• Bước 7: Đối chiếu thông số áp suất và nhiệt độ trên catalogue chính hãng.

Checklist lắp đặt và vận hành an toàn:

• Xác định rõ chức năng của từng cổng A, B, C trên thân van.

• Kiểm tra kỹ các mũi tên hoặc ký hiệu hướng dẫn kỹ thuật khắc nổi.

• Lắp đúng chiều hướng dòng chảy theo sơ đồ thiết kế hệ thống.

• Vệ sinh sạch sẽ toàn bộ bavia, cặn bẩn trong ống trước khi đấu nối.

• Đảm bảo đường ống hai đầu được treo đỡ chắc chắn, tránh lực uốn ép lên thân van.

• Kiểm tra độ kín khít toàn diện sau khi hoàn tất siết ren hoặc mặt bích.

• Tiến hành vận hành thử nghiệm từng vị trí ngả để kiểm tra độ mượt của tay gạt.

• Quan sát thực tế dòng chảy xem đã đúng hướng phân phối hay chưa.

FAQ – Câu hỏi thường gặp

1. Van khóa nước 3 chiều là gì?

Đây là dòng van có ba cổng kết nối, cho phép kiểm soát và điều hướng dòng chảy giữa các ngả theo sơ đồ thiết kế, hỗ trợ đắc lực cho các bài toán chuyển hướng, chia dòng hoặc trộn dòng nước.

2. Van 3 chiều có thể thay thế hoàn toàn van 2 chiều không?

Không thể. Hai dòng van này phục vụ hai logic vận hành và sơ đồ thủy lực hoàn toàn khác nhau, việc thay thế tùy tiện sẽ làm gián đoạn hoặc phá hỏng cấu trúc hệ thống.

3. Van 3 chiều chữ L và chữ T khác nhau như thế nào?

Cấu hình đường dẫn bên trong của hai loại này khác biệt rõ rệt. Van chữ L chuyên dùng để chuyển đổi hướng dòng chảy giữa các cổng độc lập, trong khi van chữ T cho phép thông dòng phức tạp hơn như chia hoặc trộn dòng.

4. Van 3 ngả có chịu được nước nóng không?

Có thể, miễn là bạn chọn đúng sản phẩm được chế tạo từ vật liệu chịu nhiệt cao (như inox hoặc đồng thau dày) kết hợp với gioăng PTFE chuyên dụng cho nước nóng.

5. Làm thế nào để biết van 3 chiều đang mở về hướng nào?

Bạn cần quan sát kỹ các ký hiệu hướng dẫn trên thân van, vị trí định hướng của tay gạt và đối chiếu với sơ đồ kỹ thuật của nhà sản xuất, tuyệt đối không đoán mò theo cảm tính.

Kết luận: Chọn van 3 ngả theo đúng sơ đồ dòng chảy

Tóm lại, việc đầu tư và lắp đặt van khóa nước 3 chiều đòi hỏi sự cẩn trọng cao độ, không thể chỉ dựa vào kích thước ren hay đường kính ống bên ngoài. Để hệ thống hoạt động thông suốt và bền bỉ, bạn cần đánh giá đồng bộ các yếu tố: số lượng cổng, sơ đồ dòng chảy, cấu hình L/T, môi chất, kích thước, áp suất, nhiệt độ và vật liệu chế tạo.
