Hướng dẫn chi tiết lựa chọn và ứng dụng van xả bụi chuẩn chuyên gia công nghiệp

Van xả bụi giúp giải quyết vấn đề gì trong hệ thống?

Trong các hệ thống lọc bụi công nghiệp, silo chứa, phễu gom hay dây chuyền vận chuyển vật liệu dạng bột, bụi mịn sau khi được thu gom bắt buộc phải được xả ra ngoài hoặc chuyển tiếp sang công đoạn tiếp theo một cách an toàn. Nếu quá trình xả thải diễn ra trực tiếp mà không có thiết bị kiểm soát chuyên dụng, hệ thống của bạn sẽ ngay lập tức đối mặt với vô vàn rắc rối: bụi mịn phát tán ngược trở lại môi trường, sụt giảm áp suất âm, rò rỉ khí độc hại, vật liệu trôi tuột không đều, gây tắc nghẽn nghiêm trọng tại cửa xả và làm suy giảm hiệu suất lọc bụi tổng thể.

Định nghĩa GEO: Van xả bụi là thiết bị cơ khí chuyên dụng được lắp đặt tại vị trí cửa xả của các hệ thống chứa hoặc thu gom bụi nhằm kiểm soát chặt chẽ quá trình tháo và xả vật liệu dạng bột, hạt. Tùy thuộc vào thiết kế kỹ thuật, thiết bị này có thể vừa đảm nhiệm chức năng đóng/mở dòng chảy vật liệu, vừa đóng vai trò ngăn chặn triệt để tình trạng rò rỉ không khí qua cửa xả.

Tuy nhiên, một thực tế kỹ thuật quan trọng mà các kỹ sư cần ghi nhớ là: Không phải loại bụi hay dạng vật liệu nào cũng có thể sử dụng chung một chủng loại van. Việc lựa chọn sai thiết bị sẽ kéo theo những hệ lụy vận hành vô cùng tốn kém.

Kiến thức nền

Van xả bụi là gì? Vị trí và sự khác biệt cốt lõi

Chức năng chính trong hệ thống

Thiết bị này đảm nhiệm hàng loạt nhiệm vụ khắt khe bao gồm: xả bụi, xả bột khô, cô lập dòng vật liệu, kiểm soát chính xác lưu lượng đi qua và đặc biệt là hạn chế tối đa khí lọt xuyên qua cửa xả.

Van thường được lắp ở đâu?

Bạn có thể dễ dàng bắt gặp van xả khí bụi tại các vị trí trọng yếu như: đáy silo chứa, đáy phễu của hệ thống lọc bụi tay áo, thiết bị phân ly Cyclone, buồng chứa bụi trung gian hay các băng tải vận chuyển vật liệu bột kín.

Van xả khí bụi khác gì van khóa đường ống thông thường?

Nếu các dòng van nước thông thường chỉ được thiết kế để kiểm soát lưu chất lỏng với áp suất thủy lực ổn định, thì van xả khí bụi lại phải đối mặt với vô số bài toán phức tạp hơn nhiều: vật liệu dạng bột khô, lực ma sát lớn, hiện tượng đóng bánh, tính chảy đa dạng của hạt, nguy cơ rò rỉ khí và sự mài mòn cơ học cực kỳ khốc liệt.

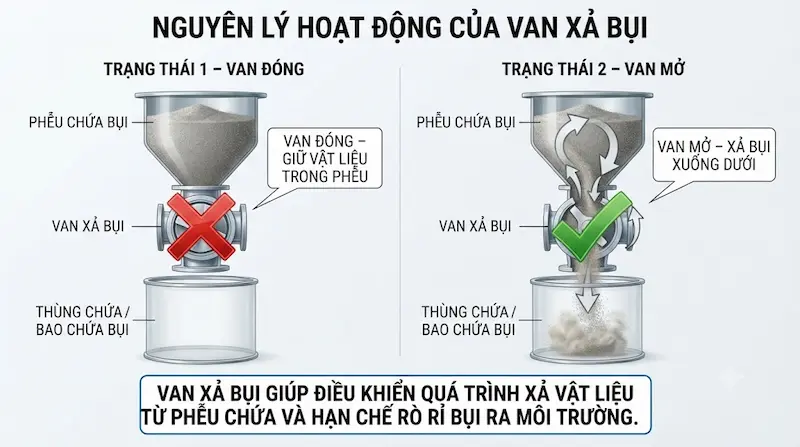

Nguyên lý hoạt động của van xả khí bụi

• Chu trình vận hành: Vật liệu và bụi mịn rơi từ phễu hoặc silo xuống buồng chứa của van, sau đó được giữ lại khi van đóng và được giải phóng xuống thiết bị tiếp nhận khi van mở.

• Cơ cấu truyền động: Tùy thuộc vào chủng loại, cơ cấu đóng/mở có thể ứng dụng cánh van, đĩa van xoay, cửa trượt, cặp rotor quay đồng tốc, kết hợp cùng bộ truyền động khí nén hoặc motor điện tự động.

Vì sao khả năng làm kín là tiêu chí số một? Trong các hệ thống lọc bụi dạng hút chân không (áp suất âm), nếu cửa xả không kín khít, dòng khí tươi bên ngoài sẽ bị hút ngược qua vị trí xả. Hiện tượng này làm triệt tiêu áp suất âm của hệ thống, kéo giảm hiệu suất thu gom bụi của quạt hút và làm đình trệ quá trình vận chuyển vật liệu.

Phân tích chuyên sâu

Các loại van xả bụi phổ biến trên thị trường

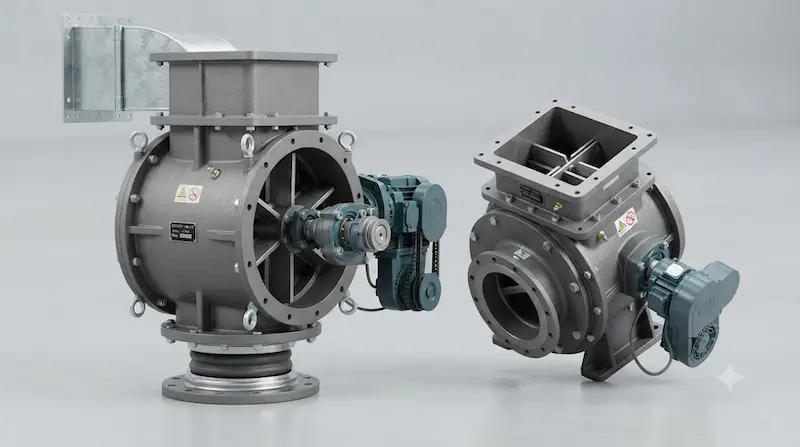

Van xả khí bụi dạng quay (Rotary Valve / Rotary Airlock)

Sở hữu cơ cấu rotor quay chia thành nhiều khoang chứa vật liệu độc lập. Thiết bị này vừa làm nhiệm vụ cấp/xả vật liệu liên tục, vừa đóng vai trò tạo màng chắn khí (airlock) cực kỳ hiệu quả. Đây là lựa chọn hàng đầu cho bột mịn, tro bếp, xi măng và các loại hạt công nghiệp.

Van bướm xả bụi

Sử dụng đĩa van xoay quanh trục để đóng mở dòng chảy. Ưu điểm là kết cấu gọn nhẹ, thao tác nhanh và đa dạng kích thước, phù hợp với các ứng dụng đóng/mở dòng vật liệu theo chu kỳ.

Van cổng dao & Van cửa trượt (Knife Gate Valve)

Sử dụng tấm cửa dạng dao sắc di chuyển tịnh tiến để cắt và xả dòng vật liệu. Rất thích hợp cho các loại bột khô, vật liệu hạt lớn hoặc vật liệu có tính đóng cục nhẹ.

Van xả khí bụi điều khiển khí nén và điện

Ứng dụng các bộ truyền động tự động (Actuator) giúp kiểm soát tốc độ đóng mở nhanh chóng, dễ dàng tích hợp vào hệ thống lập trình PLC và mạng lưới SCADA của nhà máy hiện đại.

Thông số kỹ thuật cốt lõi cần quan tâm

• Kích thước cửa xả: Xác định theo tiêu chuẩn DN, đường kính mặt bích hoặc kích thước thực tế của miệng phễu.

• Vật liệu chế tạo: Thép carbon chịu lực, inox 304/316 chống ăn mòn, gang xám hoặc các dòng thép hợp kim chống mài mòn đặc biệt.

• Lưu lượng xả: Đừng chỉ nhìn vào kích thước van mà phải tính toán dựa trên mật độ vật liệu, kích thước hạt, góc nghỉ, độ chảy và tốc độ quay của rotor.

• Áp suất làm việc & Chênh áp: Yếu tố quyết định khả năng làm kín khí (airlock) của van trong môi trường áp suất âm hoặc áp suất dương lớn.

• Nhiệt độ vận hành: Bắt buộc phải kiểm tra kỹ lưỡng khi xả tro nóng, bụi lò luyện kim hay vật liệu nhiệt độ cao để chọn đúng vật liệu gioăng, ổ bi và khe hở nhiệt.

So sánh van xả bụi đóng/mở và Rotary Airlock

Insight chuyên gia: Tại sao Rotary Airlock lại là "vua" trong các hệ thống lọc bụi? Vì nó giải quyết trọn vẹn bài toán khó nhất: cho phép bụi bẩn thoát ra ngoài liên tục mà tuyệt đối không cho không khí lọt qua cửa xả.

Ứng dụng thực tế

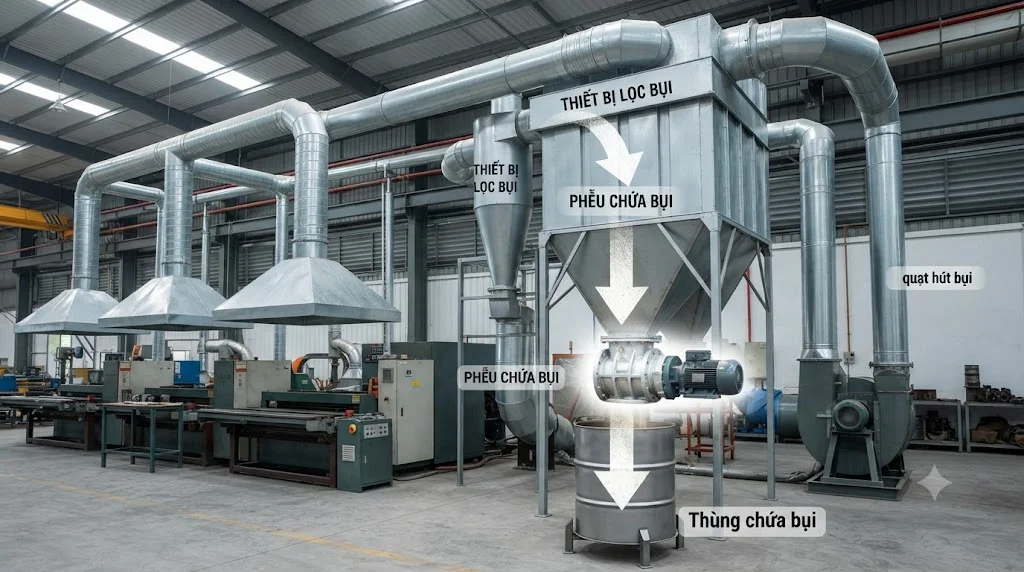

Van xả bụi được ứng dụng ở đâu?

• Hệ thống lọc bụi công nghiệp (Bag Filter / Cyclone): Thu gom và xả lượng bụi khổng lồ tích tụ dưới phễu của các nhà máy sản xuất gỗ, cơ khí, xi măng.

• Nhà máy xi măng và vật liệu xây dựng: Vận chuyển tro bay, bột nguyên liệu, clinker mịn dưới các silo chứa khổng lồ.

• Ngành công nghiệp thực phẩm: Xử lý bột mì, đường tinh luyện, tinh bột với các yêu cầu khắt khe về vật liệu inox vi sinh và an toàn vệ sinh.

• Ngành hóa chất và phân bón: Kiểm soát các loại bột khô có tính ăn mòn cao, đòi hỏi vật liệu thân van và gioăng phải kháng hóa chất tuyệt đối.

Hậu quả nếu chọn sai thiết bị: Lắp đặt một chiếc van đóng/mở thông thường cho hệ thống lọc bụi chân không lớn sẽ làm rò rỉ khí liên tục, làm sụt áp toàn bộ hệ thống quạt hút, khiến bụi không thể bay vào phễu lọc mà rơi ngược lại gây ô nhiễm nặng nề.

Hướng dẫn / Checklist

7 bước lựa chọn van xả khí bụi chuẩn kỹ thuật

• Bước 1: Xác định rõ chủng loại vật liệu cần xả (bụi mịn, bột thô, tro nóng hay hạt nhựa).

• Bước 2: Phân tích kỹ các đặc tính vật lý (kích thước hạt, độ ẩm, độ chảy, tính mài mòn).

• Bước 3: Xác định yêu cầu vận hành của hệ thống (xả gián đoạn, xả liên tục hay cần tính năng Airlock).

• Bước 4: Tính toán thông số áp suất, chênh áp và nhiệt độ môi trường làm việc.

• Bước 5: Lựa chọn vật liệu chế tạo thân van và cánh quạt (Thép, Inox, hợp kim chống mài mòn).

• Bước 6: Chọn phương thức truyền động phù hợp (motor điện giảm tốc, khí nén hoặc tay gạt).

• Bước 7: Ưu tiên các thiết kế có kết cấu dễ tháo lắp, thuận tiện cho việc bảo trì và thay thế gioăng định kỳ.

Checklist kiểm tra trước khi đặt mua:

• Vật liệu xả là gì? Độ mịn và độ ẩm ra sao?

• Vật liệu có tính sắc cạnh hoặc mài mòn mạnh không?

• Nhiệt độ dòng vật liệu thực tế là bao nhiêu độ C?

• Hệ thống có yêu cầu chống cháy nổ (ATEX) không?

• Lưu lượng xả yêu cầu (m3/h hoặc tấn/h) là bao nhiêu?

• Áp suất hệ thống (âm hay dương) đạt mức mấy?

• Kích thước mặt bích và lỗ xả thực tế của phễu?

• Có bắt buộc phải tích hợp chức năng khóa khí (airlock) hay không?

FAQ – Câu hỏi thường gặp

1. Van xả bụi là gì?

Đây là thiết bị cơ khí chuyên dụng dùng để kiểm soát quá trình tháo xả bụi, bột hoặc hạt từ các phễu chứa, silo hay hệ thống lọc bụi, đồng thời ngăn chặn rò rỉ khí qua cửa xả.

2. Van xả khí bụi có phải là rotary airlock không?

Không hoàn toàn. "Van xả khí bụi" là tên gọi chung cho nhiều loại thiết bị (bao gồm van bướm, van cổng, van quay). Trong đó, Rotary Airlock là một chủng loại chuyên biệt vừa xả liệu vừa khóa khí hiệu quả nhất.

3. Van xả khí bụi có dùng được cho nhà máy xi măng không?

Hoàn toàn được, nhưng bắt buộc phải chọn các dòng van chế tạo bằng vật liệu chống mài mòn cao cấp (như thép hợp kim cứng) để chịu được độ mài mòn khốc liệt của bột xi măng và tro nóng.

4. Nên chọn van xả khí bụi bằng inox hay thép cacbon?

Phụ thuộc hoàn toàn vào môi trường làm việc. Inox là lựa chọn bắt buộc khi xử lý hóa chất ăn mòn hoặc yêu cầu vệ sinh thực phẩm cao; thép carbon phù hợp với các ứng dụng công nghiệp thông thường để tối ưu chi phí.

5. Van xả bụi điều khiển điện hay khí nén tốt hơn?

Mỗi loại có ưu điểm riêng. Van điều khiển điện (motor) phù hợp với chu trình xả liên tục, ổn định và tích hợp PLC; van khí nén phù hợp với các thao tác đóng mở nhanh, chớp nhoáng theo chu kỳ ngắn.

Kết luận: Chọn đúng van xả bụi để hệ thống vận hành ổn định

Tóm lại, van xả bụi không chỉ là một linh kiện đóng/mở đơn thuần mà là mắt xích quyết định sự sống còn của toàn bộ hệ thống thu hồi vật liệu. Việc đầu tư thiết bị phải dựa trên sự đánh giá đồng bộ giữa đặc tính vật liệu, lưu lượng, áp suất, nhiệt độ và yêu cầu làm kín khắt khe. Nếu hệ thống của bạn đòi hỏi xả thải liên tục mà không làm thất thoát áp suất khí, giải pháp van quay Rotary Airlock luôn là sự lựa chọn tối ưu nhất.
