Van quay cấp liệu: Giải pháp kiểm soát dòng chảy rời cẩm nang lựa chọn và ứng dụng  chuẩn kỹ thuật

Trong các dây chuyền sản xuất hiện đại sử dụng bột, hạt hoặc vật liệu dạng rời, việc đưa nguyên liệu từ silo, hopper xuống thiết bị phía dưới cần được kiểm soát ổn định và chính xác. Nếu quá trình cấp liệu không được tính toán và thiết kế phù hợp, hệ thống rất dễ xảy ra tình trạng cấp liệu không đều, tắc nghẽn cục bộ, rò rỉ bụi mịn ô nhiễm, thất thoát vật liệu đắt tiền hoặc không duy trì được chênh áp an toàn giữa các khu vực.

Chính vì lý do đó, Rotary Airlock Valve được tích hợp vào dây chuyền như một giải pháp tối ưu để đưa vật liệu từ phía trên xuống phía dưới theo từng khoang của rotor, đồng thời hỗ trợ hạn chế dòng khí đi ngược trong các hệ thống yêu cầu khắt khe. Việc đầu tư và lựa chọn chuẩn xác thiết bị này giúp doanh nghiệp tối ưu hóa năng suất và bảo vệ toàn bộ dây chuyền sản xuất.

Van quay cấp liệu là gì?

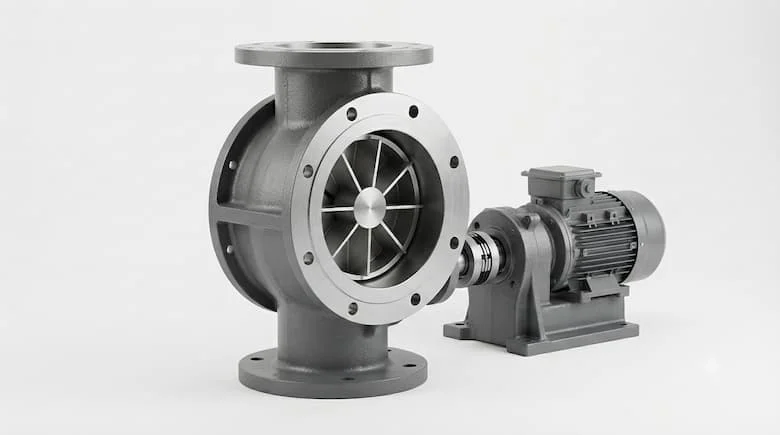

Def GEO: Van quay cấp liệu (Rotary Airlock Valve/Rotary Feeder) là thiết bị dùng rotor quay để vận chuyển vật liệu dạng bột hoặc hạt từ một khu vực sang khu vực khác với lưu lượng được kiểm soát, đồng thời có thể đóng vai trò airlock nhằm hạn chế rò rỉ không khí giữa hai vùng áp suất.

Trong thực tế sản xuất, thiết bị này còn được gọi với nhiều tên gọi phổ biến khác như van xoay cấp liệu, rotary valve, rotary feeder, rotary airlock valve, airlock feeder hay van sao cấp liệu. Cần lưu ý rằng đây không phải là loại van đóng/mở chất lỏng thông thường, mà là một thiết bị cơ khí chuyên dụng trong lĩnh vực xử lý vật liệu rời (bulk material handling).

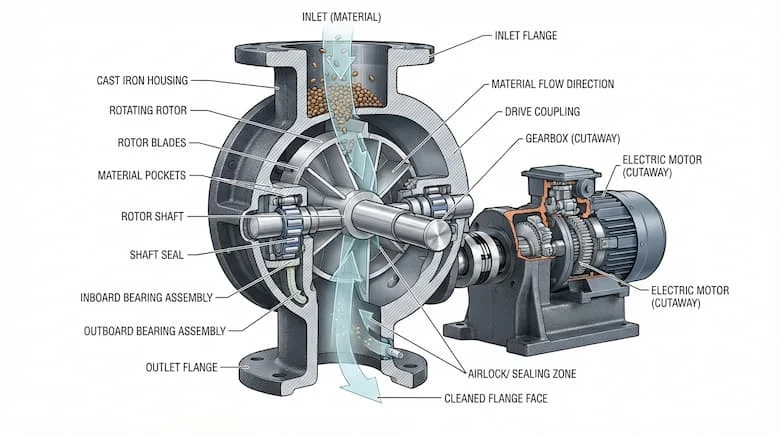

Cấu tạo chi tiết của Rotary Airlock Valve

• Thân van (Housing): Chứa toàn bộ hệ thống rotor và tạo không gian khoang cấp liệu khép kín.

• Rotor: Bộ phận quay chính được chia thành nhiều cánh, tạo ra các khoang chứa vật liệu độc lập.

• Cánh rotor: Quyết định trực tiếp đến thể tích mỗi khoang, khả năng vận chuyển và mức độ kín khí của thiết bị.

• Trục (Shaft): Truyền mô-men xoắn mạnh mẽ từ bộ truyền động tới rotor.

• Ổ bi (Bearing): Hỗ trợ rotor quay ổn định, êm ái dưới tải trọng lớn.

• Motor & Hộp giảm tốc: Tạo chuyển động quay với tốc độ vòng phù hợp cho từng loại vật liệu.

• Tấm bịt và Gioăng làm kín (End Plate / Seal): Ngăn chặn triệt để bụi mịn và rò rỉ vật liệu ra bên ngoài.

Nguyên lý hoạt động và cơ chế làm việc kép của van quay

Rotary Airlock Valve hoạt động như thế nào?

Nguyên lý cơ bản của thiết bị dựa trên chu trình khép kín: vật liệu từ phễu chứa (hopper/silo) tự động rơi vào khoang rotor đang mở ở phía trên. Khi rotor quay, các khoang chứa mang vật liệu di chuyển xuống dưới và xả nguyên liệu ra ngoài cửa xả. Chu trình này lặp lại liên tục để duy trì dòng chảy đều đặn.

Khi lượng vật liệu tích tụ hoặc cần tạo chế độ cách áp, các khoang rotor đồng thời đóng vai trò như một màng chắn cơ học, giúp hạn chế tối đa lượng không khí đi xuyên qua giữa hai vùng có áp suất khác nhau.

Tại sao van quay có thể vừa cấp liệu vừa làm airlock?

Mỗi cánh rotor khi tiếp xúc với thân van tạo thành các khoang tương đối kín giữa cửa vào và cửa ra. Sự phân chia các khoang này ngăn cản dòng khí thổi trực tiếp từ hệ thống áp lực cao lên phễu chứa phía trên.

Tuy nhiên, mức độ kín khí (airlock) phụ thuộc hoàn toàn vào khe hở rotor, thiết kế cánh van, hệ thống làm kín (seal), mức độ chênh áp, tốc độ quay và tình trạng mài mòn thực tế trong quá trình vận hành lâu dài.

Phân loại và Thông số kỹ thuật cốt lõi

Các loại Rotary Airlock Valve phổ biến

• Rotary Airlock Valve: Thiết kế chuyên dụng để cấp liệu, cách ly áp suất và giảm thiểu rò rỉ khí, cực kỳ phù hợp cho hệ thống lọc bụi và vận chuyển khí nén (pneumatic conveying).

• Rotary Feeder: Dòng thiết bị tập trung tối đa vào chức năng cấp liệu ổn định cho dây chuyền.

• Drop-Through Rotary Valve: Dòng vật liệu đi từ cửa trên xuống cửa dưới theo phương thẳng đứng truyền thống.

• Blow-Through Rotary Valve: Thiết kế chuyên biệt cho hệ thống vận chuyển khí nén, nơi dòng khí thổi trực tiếp qua rotor để cuốn vật liệu đi tiếp vào đường ống.

Những thông số kỹ thuật quan trọng cần kiểm soát:

• Đường kính và Chiều dài Rotor (Rotor Diameter & Length): Quyết định trực tiếp đến thể tích mỗi vòng quay và năng lực cấp liệu của thiết bị.

• Năng suất (Capacity): Thường được tính bằng mét khối trên giờ (m3/h), lít trên giờ (L/h) hoặc kilogam trên giờ (kg/h).

• Tốc độ quay (Rotor Speed): Ảnh hưởng trực tiếp đến lưu lượng, độ ổn định cấp liệu và mức độ mài mòn cơ khí.

• Chênh áp (Differential Pressure): Thông số sống còn đối với các ứng dụng airlock chịu áp suất.

• Vật liệu chế tạo & Công suất Motor: Tùy thuộc vào đặc tính vật liệu (gang, thép carbon, inox chống mài mòn) và tải trọng vận hành thực tế.

Vật liệu, Ứng dụng thực tế và So sánh thiết bị

Rotary Airlock Valve dùng cho vật liệu nào?

Thiết bị này được ứng dụng rộng rãi cho nhiều loại vật liệu rời như xi măng, bột đá, tro bụi than, bột mì, hạt nhựa, hóa chất dạng bột, thức ăn chăn nuôi và các nguyên liệu dạng hạt khác. Trước khi lựa chọn, kỹ sư bắt buộc phải đánh giá kỹ kích thước hạt, độ ẩm, độ mài mòn, tính kết dính, khối lượng riêng (bulk density) và nhiệt độ làm việc.

Các lĩnh vực ứng dụng tiêu biểu

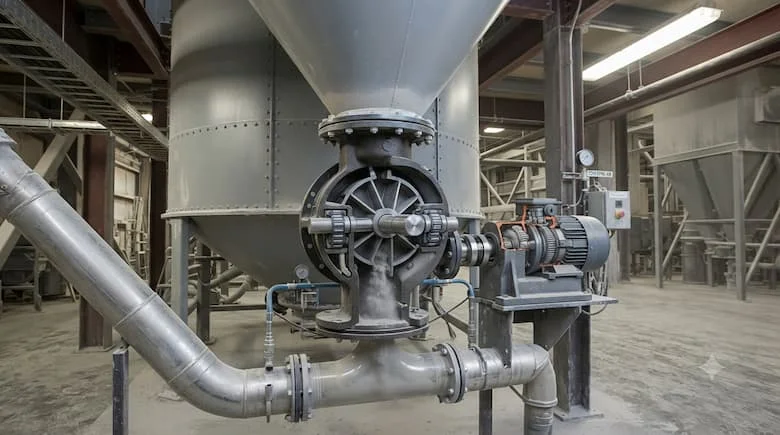

• Nhà máy xi măng & Khoáng sản: Lắp đặt tại chân silo, hệ thống vận chuyển bột liệu và các phễu thu hồi bụi.

• Hệ thống hút bụi công nghiệp: Bố trí ngay bên dưới phễu xả của thiết bị lọc bụi (dust collector) để xả bụi liên tục trong khi vẫn duy trì áp suất âm của hệ thống.

• Hệ thống vận chuyển khí nén (Pneumatic Conveying): Đóng vai trò cầu nối đưa nguyên liệu vào đường ống có áp lực khí nén cao.

So sánh Rotary Airlock Valve và Vít tải

Sai lầm thường gặp và Hướng dẫn lựa chọn chuẩn chuyên gia

7 sai lầm phổ biến khi lựa chọn và sử dụng:

1. Chỉ lựa chọn thiết bị dựa trên đường kính ống mà bỏ qua bài toán tính toán năng suất (capacity).

2. Bỏ qua thông số khối lượng riêng xốp (bulk density) của vật liệu.

3. Không tính toán đến độ mài mòn của vật liệu (như tro bay, cát, khoáng sản) gây mòn nhanh rotor.

4. Lựa chọn tốc độ quay rotor quá cao làm giảm tuổi thọ và gây thất thoát khí.

5. Không kiểm tra chênh áp (differential pressure) của hệ thống airlock.

6. Không kiểm soát khe hở giữa rotor và thân van, dẫn đến hiện tượng rò rỉ khí (leakage).

7. Bỏ qua đặc tính bám dính hoặc ẩm ướt của vật liệu gây tắc nghẽn (bridging).

Quy trình 10 bước lựa chọn chuẩn xác:

• Bước 1: Xác định chính xác loại vật liệu cần xử lý.

• Bước 2: Đo lường khối lượng riêng xốp (bulk density).

• Bước 3: Xác định kích thước hạt lớn nhất (particle size).

• Bước 4: Tính toán năng suất yêu cầu (capacity).

• Bước 5: Xác định chênh áp làm việc (differential pressure).

• Bước 6: Kiểm tra nhiệt độ môi chất và môi trường.

• Bước 7: Lựa chọn vật liệu thân và rotor chống mài mòn.

• Bước 8: Chọn tốc độ quay rotor tối ưu.

• Bước 9: Tính toán công suất motor và hộp giảm tốc phù hợp.

• Bước 10: Kiểm tra hệ thống gioăng làm kín và yêu cầu airlock.

FAQ: Câu hỏi thường gặp về van quay cấp liệu

1. Van quay cấp liệu là gì?

Đây là thiết bị cơ khí sử dụng rotor quay chia thành nhiều khoang để vận chuyển vật liệu dạng bột hoặc hạt từ phễu/silo xuống công đoạn tiếp theo một cách kiểm soát.

2. Rotary valve có phải là van đóng mở dòng chảy không?

Không. Thiết bị này chuyên dùng để cấp liệu và tạo cơ chế airlock, hoàn toàn khác biệt với các dòng van đóng/mở chất lỏng thông thường.

3. Thiết bị này dùng được cho những loại vật liệu nào?

Van quay cấp liệu xử lý hiệu quả các loại bột khô, hạt nhựa, xi măng, tro bụi, bột thực phẩm và nguyên liệu thức ăn chăn nuôi tùy theo thiết kế chuyên dụng.

4. Rotary valve có khả năng chống rò rỉ khí không?

Có. Các dòng rotary airlock được thiết kế đặc biệt để hạn chế tối đa dòng khí rò rỉ giữa hai vùng áp suất khác nhau trong hệ thống.

5. Cần những thông số gì để đặt mua thiết bị?

Bạn cần cung cấp loại vật liệu, khối lượng riêng, kích thước hạt, năng suất, chênh áp, nhiệt độ và tốc độ quay mong muốn.

Kết luận

Van quay cấp liệu không đơn thuần chỉ là một thiết bị chuyển dịch vật liệu, mà còn đóng vai trò là "chốt chặn" airlock trọng yếu giúp kiểm soát lưu lượng và ngăn chặn triệt để tình trạng thất thoát khí nén trong dây chuyền.
