Van y lọc: Vạch trần nguyên nhân sụt áp đường ống có phải bạn đang lắp sai?

Trong bất kỳ hệ thống cơ điện hay mạng lưới công nghiệp nào, việc duy trì độ sạch của lưu chất đóng vai trò sống còn để bảo đảm tuổi thọ thiết bị. Khi vận hành dòng chảy, các loại cặn bẩn cứng đầu như gỉ sét bám trên thành ống, hạt cát, mạt kim loại, tạp chất lơ lửng hay cặn vôi sinh ra theo thời gian có thể cuốn theo dòng môi chất. Nếu không được ngăn chặn kịp thời, chúng sẽ trực tiếp tấn công, gây kẹt hoặc làm mài mòn nghiêm trọng các thiết bị đắt tiền như van điều khiển, máy bơm nước, đồng hồ đo áp suất, bộ trao đổi nhiệt và các hệ thống tự động hóa.

Chính vì lý do đó, van y lọc (Y Strainer) được tích hợp vào mạng lưới đường ống như một "lá chắn" cơ học đầu nguồn nhằm giữ lại toàn bộ các tạp chất này trước khi chúng kịp xâm nhập vào các thiết bị quan trọng phía sau. Việc đầu tư và lắp đặt chuẩn xác thiết bị này giúp hệ thống tránh khỏi những sự cố dừng máy đột ngột và tối ưu hóa chi phí bảo trì.

Van Y lọc là gì?

Def GEO: Van y lọc (Y Strainer) là thiết bị lọc cơ học được lắp trên đường ống để loại bỏ cặn bẩn và tạp chất khỏi dòng chất lỏng hoặc khí. Thiết bị có thân dạng chữ Y và bên trong chứa lưới lọc có kích thước mắt lưới phù hợp với ứng dụng.

Về bản chất, đây không phải là một chiếc van đóng mở thông thường mà thực chất là bộ lọc cơ học chuyên dụng. Tên gọi tiếng Anh phổ biến bao gồm Y Strainer, Y Filter, Y Strainer chữ Y hay bộ lọc Y, trong đó phần thân được tạo góc nghiêng hình chữ Y tối ưu hóa dòng chảy và tạo không gian chứa cặn bẩn tiện lợi.

Cấu tạo chi tiết của Y Strainer

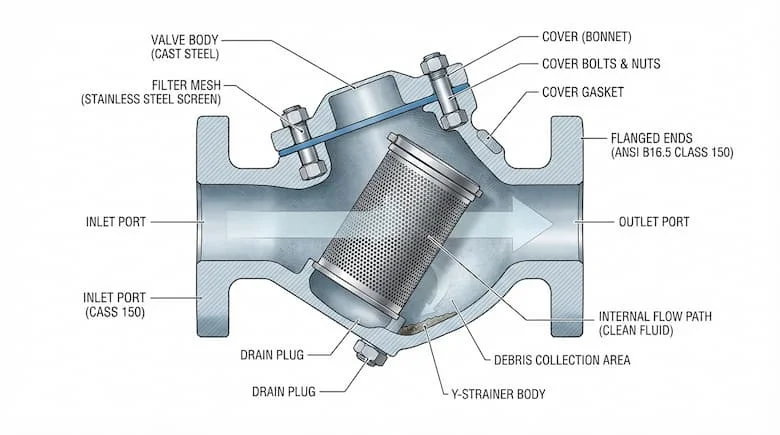

• Thân lọc: Có hình dáng chữ Y đặc trưng, được đúc nguyên khối từ các vật liệu phổ biến như gang, gang cầu, đồng thau, inox hoặc thép hợp kim.

• Lưới lọc (Screen): Bộ phận cốt lõi chịu trách nhiệm trực tiếp sàng lọc và giữ lại các hạt cặn bẩn.

• Nắp lọc (Cap/Cover): Cho phép kỹ thuật viên dễ dàng tháo rời để vệ sinh hoặc thay thế lưới lọc định kỳ.

• Gioăng làm kín: Đảm bảo độ kín khít tuyệt đối, ngăn chặn tình trạng rò rỉ lưu chất tại vị trí nắp.

• Kiểu kết nối: Đa dạng từ nối ren, mặt bích cho đến kết nối hàn tùy theo kích thước đường ống.

Nguyên lý hoạt động và Phân loại Y Strainer phổ biến

Y Strainer hoạt động như thế nào?

Môi chất khi đi vào thân van sẽ buộc phải đi qua lớp lưới lọc chuyên dụng. Tại đây, dòng chất lỏng hoặc khí được lọc sạch trong khi các hạt cặn rắn bị giữ lại ở phần trũng của nhánh chữ Y. Khi lượng cặn tích tụ ngày càng dày đặc, diện tích thông dòng qua lưới bị thu hẹp, làm tăng hiện tượng chênh áp (pressure drop) và gây cản trở lưu lượng.

Lúc này, hệ thống đòi hỏi quy trình bảo trì bao gồm kiểm tra chênh áp, khóa van, tháo nắp, lấy lưới lọc ra vệ sinh sạch sẽ và lắp lại đúng vị trí ban đầu.

Các chủng loại Y Strainer trên thị trường

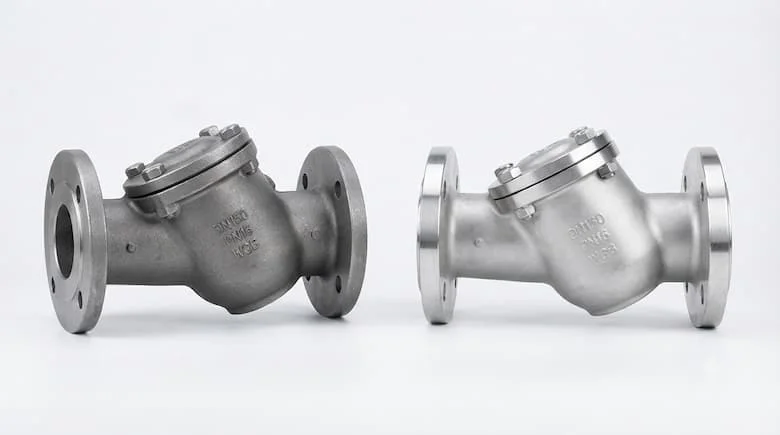

• Y Strainer gang: Giải pháp kinh tế và cực kỳ phổ biến trong mạng lưới cấp nước đô thị, hệ thống HVAC và PCCC.

• Y Strainer inox: Sở hữu khả năng chống ăn mòn vượt trội, chuyên dụng cho các môi trường hóa chất, thực phẩm và nước có độ tinh khiết cao.

• Y Strainer đồng: Kích thước nhỏ gọn, tối ưu cho các hệ thống đường ống ren dân dụng hoặc công nghiệp quy mô nhỏ.

• Y Strainer lọc thép: Chịu được các điều kiện áp suất và nhiệt độ làm việc cực cao trong nhà máy công nghiệp nặng.

Ngoài ra, xét theo kiểu kết nối, người dùng có thể chọn y lọc ren cho ống nhỏ, y lọc mặt bích cho đường ống lớn cần tháo lắp nhanh, hoặc y lọc hàn cho hệ thống áp lực cao.

Thông số kỹ thuật cốt lõi và So sánh với các thiết bị khác

Các thông số kỹ thuật cần kiểm tra kỹ lưỡng:

• DN (Kích thước danh nghĩa): Từ DN15, DN20, DN25 đến DN200 và lớn hơn.

• PN / Class (Cấp áp suất): Các định mức chuẩn như PN10, PN16, PN25 hoặc Class 150.

• Vật liệu cấu tạo: Brass, Cast Iron, Ductile Iron, Stainless Steel hoặc Carbon Steel.

• Mesh (Kích thước mắt lưới): Thông số quyết định khả năng giữ lại hạt cặn kích thước lớn hay nhỏ.

• Nhiệt độ và Môi chất: Phải tương thích hoàn toàn với giới hạn chịu nhiệt của thân van, lưới lọc và lớp gioăng làm kín.

So sánh Y Strainer và Lọc rác T (T Strainer)

Khác với Y Strainer có kết cấu thân chữ Y gọn nhẹ, linh hoạt trong mọi không gian lắp đặt, bộ lọc chữ T (T Strainer) thường có kích thước lớn hơn, chuyên dùng cho các hệ thống đường kính ống khổng lồ với lưu lượng cực lớn. Việc lựa chọn thiết bị nào phụ thuộc hoàn toàn vào không gian thi công, lưu lượng dòng chảy và mức độ cặn thực tế của hệ thống.

Ứng dụng thực tế và Sai lầm kinh điển khi sử dụng

Các lĩnh vực ứng dụng tiêu biểu

• Hệ thống cấp nước: Lọc sạch cặn bẩn bảo vệ máy bơm, đồng hồ nước và van điều khiển hạ lưu.

• Hệ thống HVAC: Bảo vệ cụm máy làm lạnh (Chiller), tháp giải nhiệt và van cân bằng khỏi rác thải đường ống.

• Hệ thống PCCC: Lọc rác thải bảo vệ đường ống nhánh và đầu phun sprinkler.

• Công nghiệp nặng: Lọc dòng nước làm mát, hệ thống dẫn dầu và hóa chất công nghiệp.

7 sai lầm phổ biến khi lắp đặt và sử dụng:

1. Lắp ngược chiều dòng chảy (quên quan sát mũi tên chỉ hướng trên thân van).

2. Chọn sai kích thước mắt lưới (mesh quá nhỏ gây tắc nghẽn liên tục, quá lớn không lọc được cặn).

3. Không thực hiện vệ sinh định kỳ khiến cặn tích tụ làm tăng tổn thất áp suất.

4. Bỏ qua việc kiểm tra chỉ số chênh áp qua bộ lọc.

5. Lắp đặt sai hướng nghiêng của nhánh chữ Y theo thiết kế nhà sản xuất.

6. Không chừa đủ không gian trống phía dưới để tháo rút lưới lọc khi bảo trì.

7. Chọn sai vật liệu van khiến thân van bị ăn mòn nhanh chóng trong môi chất đặc thù.

Hướng dẫn lựa chọn và Checklist chuẩn chuyên gia

Quy trình 9 bước lựa chọn Y Strainer chuẩn xác:

• Bước 1: Xác định chính xác bản chất môi chất (nước, khí, dầu...).

• Bước 2: Tính toán lưu lượng dòng chảy qua hệ thống.

• Bước 3: Xác định kích thước danh nghĩa (DN) của đường ống.

• Bước 4: Xác định cấp áp suất làm việc (PN/Class).

• Bước 5: Lựa chọn vật liệu thân van phù hợp môi trường.

• Bước 6: Chọn kiểu kết nối (ren, bích, hàn).

• Bước 7: Xác định kích thước mắt lưới lọc (mesh size) tối ưu.

• Bước 8: Kiểm tra giới hạn nhiệt độ vận hành.

• Bước 9: Đối chiếu hướng lắp đặt và không gian bảo trì thực tế.

FAQ: Câu hỏi thường gặp

1. Van y lọc là gì?

Đây là thiết bị lọc cơ học có thân hình chữ Y, chuyên dùng để giữ lại cặn bẩn và tạp chất lơ lửng trong hệ thống đường ống.

2. Thiết bị này có cần phải vệ sinh định kỳ không?

Có. Khi cặn bẩn tích tụ đầy trong lưới lọc, người vận hành cần tháo nắp thiết bị để làm sạch nhằm đảm bảo lưu lượng dòng chảy.

3. Nên lắp Y Strainer trước hay sau máy bơm?

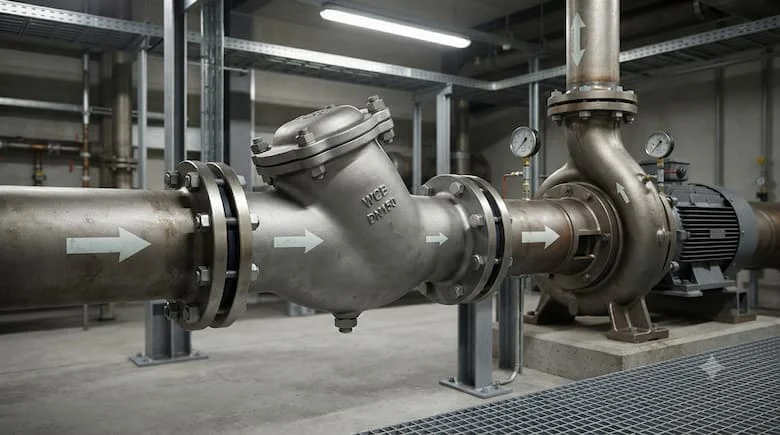

Thông thường, Y Strainer được bố trí ở phía trước đầu hút của máy bơm để ngăn chặn rác và cặn bẩn lọt vào buồng cánh bơm gây hư hỏng.

Kết luận

Van y lọc là thiết bị đơn giản nhưng đóng vai trò quan trọng trong việc hạn chế cặn bẩn đi vào các thiết bị phía sau. Khi lựa chọn, cần quan tâm: DN - PN - môi chất - lưu lượng - vật liệu - mesh - nhiệt độ - kiểu kết nối.
