Regulator pressure valve: Cẩm nang kỹ thuật lựa chọn và ứng dụng chuẩn xác

Trong các hệ thống cấp nước, khí nén, lò hơi hay mạng lưới đường ống công nghiệp hiện đại, việc kiểm soát năng lượng dòng chảy đóng vai trò quyết định đến độ bền của thiết bị. Khi áp suất dòng lưu chất trong ống quá cao hoặc đột ngột biến động mạnh, hệ thống của bạn sẽ phải đối mặt với vô vàn nguy cơ như hư hỏng thiết bị đo đạc, rò rỉ tại các mối nối, làm giảm tuổi thọ của van công nghiệp, vận hành chập chờn và tăng cao nguy cơ xảy ra sự cố áp lực nguy hiểm.

Để giải quyết triệt để tình trạng này, pressure valve được tích hợp vào hệ thống như một giải pháp cốt lõi nhằm kiểm soát hoặc hạ áp suất đầu vào xuống mức an toàn, phù hợp với định mức của toàn bộ thiết bị phía sau. Tuy nhiên, việc đầu tư thiết bị không thể thực hiện qua loa mà đòi hỏi sự thấu hiểu sâu sắc về thông số áp suất, lưu lượng và bản chất môi chất.

Regulator Pressure Valve là gì?

Def GEO: Regulator pressure valve là thiết bị dùng để điều chỉnh và duy trì áp suất của môi chất trong hệ thống đường ống ở mức phù hợp với giá trị cài đặt. Trong nhiều ứng dụng, thiết bị này được sử dụng dưới dạng pressure reducing regulator để giảm áp suất đầu vào xuống áp suất đầu ra ổn định hơn.

Để hiểu rõ hơn về mặt thuật ngữ, người dùng thường bắt gặp các tên gọi tương đương như pressure regulator (bộ điều chỉnh áp suất), pressure reducing valve (van giảm áp) hoặc pressure control valve (van điều khiển áp suất). Tùy thuộc vào thiết kế kỹ thuật và model sản phẩm từ nhà sản xuất, tên gọi có thể thay đổi nhưng mục đích cốt lõi vẫn là kiểm soát năng lượng dòng chảy.

Nguyên lý hoạt động của pressure regulator valve

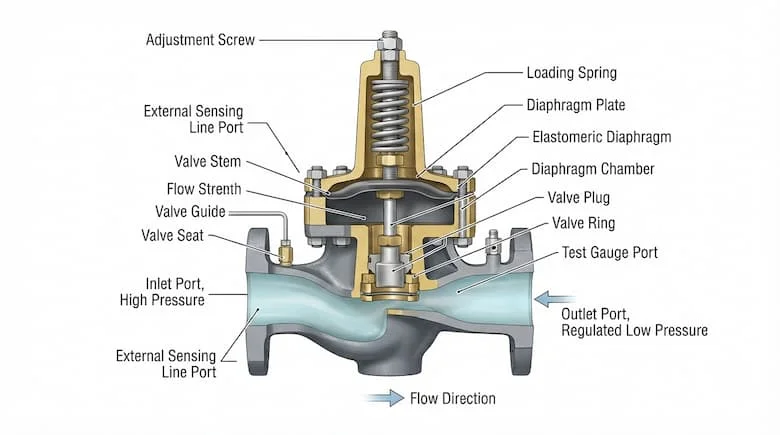

Cơ chế vận hành của van dựa trên sự cân bằng lực đối kháng giữa lò xo (spring) và màng van hoặc piston (diaphragm/piston) tương tác với áp suất đầu ra. Khi môi chất đi vào, tiết diện dòng chảy qua thân van (valve body) được thay đổi nhờ đĩa van (valve plug/disc) gắn liền với trục điều chỉnh.

• Các thành phần cấu tạo chủ chốt gồm: Thân van, lò xo, màng/piston, đế van, đĩa van, vít điều chỉnh và đường dẫn cảm biến tín hiệu áp suất (sensing passage). Nhờ sự phản hồi liên tục này, van tự động điều tiết tiết diện mở để giữ áp suất đầu ra luôn ổn định theo giá trị cài đặt ban đầu.

Phân tích chuyên sâu: Các chủng loại, thông số kỹ thuật và tính ổn định của áp suất

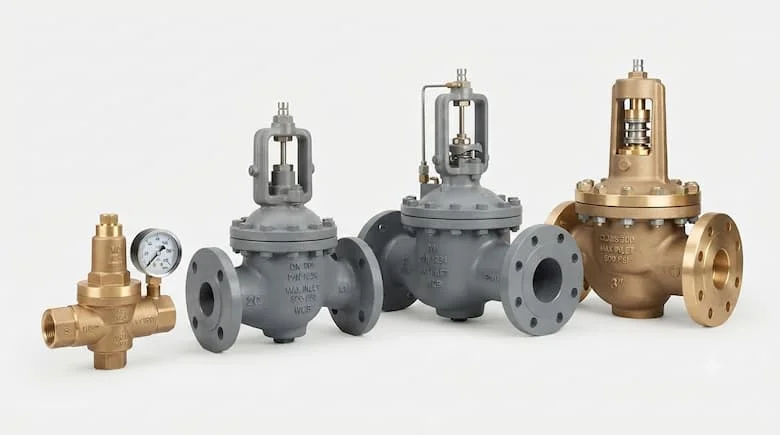

1. Các dòng pressure valve phổ biến

• Direct-Acting Pressure Regulator: Cấu tạo trực tiếp khá đơn giản, không cần hệ thống pilot phức tạp, là sự lựa chọn hoàn hảo cho các ứng dụng công nghiệp và dân dụng thông thường.

• Pilot-Operated Pressure Regulator: Sử dụng một van phụ (pilot) để điều khiển van chính, mang lại độ chính xác cực cao, thường chuyên dùng cho hệ thống lớn hoặc yêu cầu khắt khe.

• Water Pressure Regulator: Dòng chuyên dụng kiểm soát áp lực nước cho mạng lưới cấp nước tòa nhà, khu đô thị và nhà máy.

• Gas Pressure Regulator: Thiết kế đặc thù để kiểm soát an toàn áp suất các loại khí và gas công nghiệp.

• Steam Pressure Regulator: Van điều áp hơi nóng, đòi hỏi tiêu chuẩn khắt khe về vật liệu chịu nhiệt và độ bền cơ học cao.

2. Các thông số kỹ thuật cốt lõi khi lựa chọn

• Inlet Pressure: Áp suất đầu vào tối đa hoặc dải áp suất nguồn cấp từ hệ thống.

• Outlet Pressure: Khoảng áp suất đầu ra mong muốn có thể điều chỉnh linh hoạt.

• DN / Connection Size: Kích thước danh nghĩa tương thích với đường ống (ví dụ DN15, DN25, DN50, DN100).

• Pressure Rating: Cấp áp suất chịu lực của thân van như PN10, PN16, PN25 hoặc tiêu chuẩn Class 150.

• Flow Rate: Lưu lượng dòng chảy ảnh hưởng trực tiếp đến việc tính toán kích thước van.

• Temperature: Giới hạn nhiệt độ làm việc của môi chất.

• Material: Vật liệu chế tạo thân van đa dạng từ đồng (brass), gang xám, gang cầu, inox (stainless steel) cho đến thép carbon hoặc nhựa kỹ thuật.

Tại sao áp suất đầu ra không phải lúc nào cũng ổn định tuyệt đối?

Một hiểu lầm phổ biến là xem pressure valve là thiết bị giữ áp suất đầu ra đứng yên tuyệt đối trong mọi hoàn cảnh. Trên thực tế, áp suất đầu ra có thể bị dao động do lưu lượng tiêu thụ thay đổi đột ngột, áp suất đầu vào nguồn biến động, chọn sai kích thước van, sai lệch cài đặt ban đầu, bộ lọc bị tắc nghẽn, hoặc do màng và đế van đã bị mòn sau thời gian dài sử dụng.

So sánh chuyên sâu và Ứng dụng thực tế

Phân biệt Pressure Regulator và Pressure Relief Valve

Lưu ý kỹ thuật: Hai thiết bị này có chức năng hoàn toàn khác nhau và không thể dùng để thay thế cho nhau trong sơ đồ thiết kế đường ống. Ngoài ra, trong nhiều tài liệu kỹ thuật, thuật ngữ pressure regulator và pressure reducing valve được dùng thay thế cho nhau, nhưng kỹ sư vẫn cần tra cứu kỹ catalogue để nắm rõ dải áp suất và thiết kế thực tế.

Các lĩnh vực ứng dụng tiêu biểu

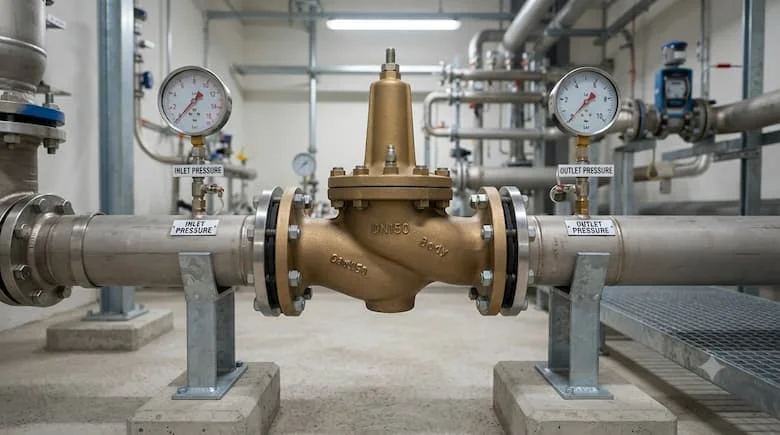

• Hệ thống cấp nước: Nhà ở, chung cư cao tầng, nhà máy nước và các trạm bơm tăng áp.

• Hệ thống khí nén và gas: Mạng lưới phân phối khí công nghiệp, dây chuyền tự động hóa.

• Hệ thống hơi công nghiệp: Lò hơi (boiler), đường ống hơi bão hòa và các thiết bị trao đổi nhiệt.

Khi nào nên sử dụng thiết bị này? Khi áp suất nguồn cấp quá cao so với yêu cầu của thiết bị, khi áp suất đầu vào biến động liên tục, hoặc khi cần chia nhỏ hệ thống thành nhiều vùng áp suất độc lập để bảo vệ các thiết bị phía hạ lưu.

Sai lầm kinh điển và Checklist lựa chọn chuẩn chuyên gia

7 sai lầm phổ biến khi chọn mua pressure valve:

1. Chỉ chọn van theo kích thước DN mà hoàn toàn bỏ qua thông số lưu lượng (Flow rate).

2. Không nắm rõ áp suất đầu vào thực tế của nguồn cấp.

3. Chọn sai dải áp suất đầu ra (pressure range) khiến van không thể điều chỉnh đạt mức mong muốn.

4. Bỏ qua đặc tính môi chất (dùng van nước áp dụng cho gas hoặc hơi nóng).

5. Không xét đến giới hạn nhiệt độ làm việc của hệ thống.

6. Lắp ngược chiều dòng chảy (quên tuân thủ mũi tên chỉ hướng trên thân van).

7. Không lắp đặt thiết bị lọc cặn trước van, khiến tạp chất làm hỏng màng và đế van.

Hướng dẫn 9 bước lựa chọn chuẩn xác:

• Bước 1: Xác định chính xác môi chất (nước, khí, hơi, dầu...).

• Bước 2: Xác định áp suất đầu vào tối đa và tối thiểu.

• Bước 3: Xác định áp suất đầu ra mong muốn.

• Bước 4: Tính toán lưu lượng dòng chảy cần thiết.

• Bước 5: Lựa chọn kích thước DN và kiểu kết nối.

• Bước 6: Kiểm tra cấp áp suất PN/Class tương thích.

• Bước 7: Đối chiếu giới hạn nhiệt độ làm việc.

• Bước 8: Chọn vật liệu chế tạo thân và chi tiết van.

• Bước 9: Đối chiếu thông số với catalogue chính hãng.

FAQ: Câu hỏi thường gặp về regulator pressure valve

1. Regulator pressure valve là gì?

Đây là thiết bị cơ khí chuyên dụng dùng để điều chỉnh và duy trì áp suất của môi chất trong hệ thống đường ống luôn ở mức ổn định theo giá trị cài đặt.

2. Pressure regulator có hoàn toàn giống van giảm áp không?

Trong phần lớn các ứng dụng công nghiệp, chúng có chức năng tương đương nhau, tuy nhiên cần kiểm tra kỹ thông số thiết kế và dải áp suất của từng model cụ thể.

3. Thiết bị này có sử dụng được cho hệ thống nước sạch không?

Có. Van hoạt động cực kỳ hiệu quả trong hệ thống cấp nước nếu được chọn đúng vật liệu thân van và đáp ứng chính xác lưu lượng, nhiệt độ yêu cầu.

4. Cần chuẩn bị những thông tin gì để được báo giá chính xác?

Bạn cần cung cấp tối thiểu các thông số: loại môi chất, áp suất đầu vào, áp suất đầu ra, lưu lượng, kích thước DN, nhiệt độ và vật liệu van.

Kết luận

Việc trang bị regulator pressure valve chuẩn kỹ thuật sẽ giúp hệ thống đường ống kiểm soát tốt áp suất, bảo vệ an toàn tuyệt đối cho các thiết bị phía sau và duy trì hiệu suất vận hành ổn định lâu dài.
