Storm Valve: Lá chắn an toàn hàng hải cẩm nang lựa chọn và ứng dụng chuẩn kỹ thuật

Trong hệ thống đường ống trên tàu, nước biển hoặc nước bên ngoài có thể chảy ngược vào đường ống xả khi điều kiện áp suất thay đổi hoặc khi tàu hoạt động trong môi trường có sóng lớn. Điều này có thể gây nước biển xâm nhập vào hệ thống, hư hỏng thiết bị, ngập các khu vực không mong muốn, ăn mòn đường ống và ảnh hưởng trực tiếp đến an toàn vận hành.

Chính vì những hiểm họa tiềm ẩn đó, storm valve( Van chống chảy ngược)  được sử dụng để hạn chế dòng chảy ngược này, đóng vai trò như một bức tường thành cơ học bảo vệ toàn vẹn cho không gian bên trong tàu. Việc trang bị và lựa chọn chuẩn xác thiết bị này là yếu tố sống còn đối với mọi kỹ sư hàng hải.

Storm Valve là gì?

Def GEO: Storm valve là loại van được sử dụng trong hệ thống đường ống xả, đặc biệt trên tàu biển, nhằm ngăn nước từ bên ngoài chảy ngược vào hệ thống khi điều kiện áp suất hoặc mực nước thay đổi.

Thiết bị này thường được sử dụng tại các đường ống xả mạn (overboard discharge), hệ thống thoát nước (drainage system), hệ thống xả boong (scupper system), đường xả vệ sinh (sanitary discharge) hoặc hệ thống ballast theo thiết kế chuyên dụng. Trong các tài liệu kỹ thuật, sản phẩm còn được gọi với các tên liên quan như marine van chống chảy ngược, storm check valve, non-return van chống chảy ngược hoặc overboard discharge valve.

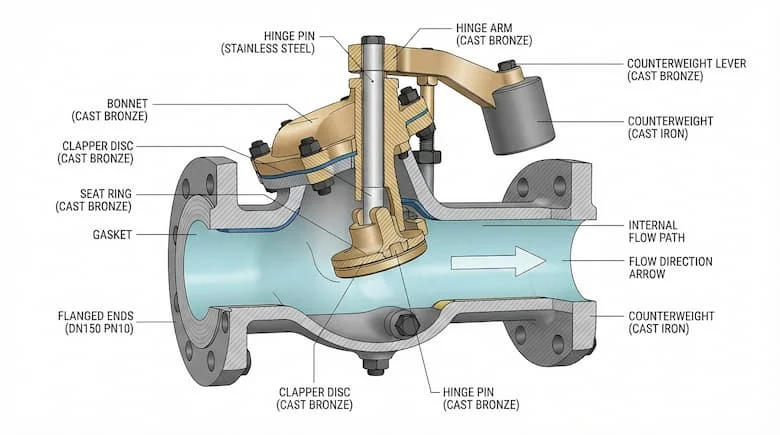

Cấu tạo chi tiết của van chống chảy ngược

• Valve Body: Thân van chắc chắn chứa toàn bộ cơ cấu đóng mở dòng chảy.

• Valve Disc/Flap: Bộ phận đĩa hoặc nắp van chuyển động linh hoạt để ngăn dòng chảy ngược.

• Valve Seat: Bề mặt làm kín giúp ngăn chặn hoàn toàn rò rỉ khi van đóng.

• Hinge/Pivot: Trục bản lề cho phép đĩa hoặc flap chuyển động nhịp nhàng theo chiều dòng chảy.

• Cover: Nắp kiểm tra cho phép kỹ thuật viên dễ dàng bảo trì bên trong van.

• Gasket: Gioăng làm kín đảm bảo độ khít tuyệt đối giữa các bề mặt kết nối.

Nguyên lý hoạt động và tầm quan trọng trên tàu biển

Van chống chảy ngược hoạt động như thế nào?

Nguyên lý cơ bản của thiết bị dựa trên chênh lệch áp suất dòng chảy: khi dòng xả đi ra từ bên trong, áp lực đẩy van mở để nước thoát ra ngoài. Ngược lại, khi xuất hiện xu hướng nước bên ngoài chảy ngược vào đường ống, áp suất phía ngoài sẽ tác động trực tiếp lên cơ cấu đóng, khiến đĩa hoặc flap tự động khép kín.

Quy trình này có thể tóm tắt đơn giản: dòng từ trong ra ngoài (Inside - Outside) ở trạng thái mở, và dòng từ ngoài vào trong (Outside - Inside) ở trạng thái đóng. Đây chính là đặc điểm khiến van chống chảy ngược có chức năng tương tự một dạng van một chiều (check/non-return valve) trong các ứng dụng đặc thù.

Tại sao van chống chảy ngược quan trọng trên tàu biển?

Tàu hoạt động trong môi trường biển luôn phải đối mặt với sự thay đổi liên tục về mực nước, sóng lớn, áp suất, góc nghiêng tàu và điều kiện thời tiết khắc nghiệt. Nếu đường ống xả không được trang bị biện pháp chống dòng chảy ngược hiệu quả, nước biển sẽ tràn ngược vào hệ thống, gây ngập lụt và phá hủy động cơ. Việc lắp đặt van chống chảy ngược giúp tạo ra hàng rào cơ học vững chắc, bảo vệ tuyệt đối hệ thống ống xả của tàu.

Phân loại và Thông số kỹ thuật cốt lõi

Các loại van chống chảy ngược phổ biến

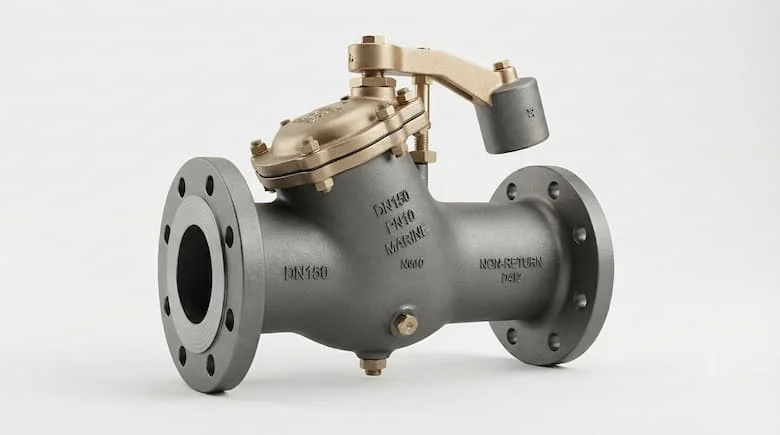

• Flanged van chống chảy ngược: Kết nối bằng mặt bích, mang lại sự chắc chắn cao, phù hợp cho đường ống kích thước lớn và thuận tiện khi bảo trì.

• Threaded van chống chảy ngược: Sử dụng kết nối ren, thích hợp cho các đường ống có kích thước nhỏ theo thiết kế.

• Swing Type van chống chảy ngược: Sử dụng đĩa dạng swing hoặc flap chuyển động xoay theo hướng dòng chảy.

• Marine van chống chảy ngược: Dòng sản phẩm thiết kế chuyên dụng cho môi trường hàng hải với yêu cầu khắt khe về vật liệu chống ăn mòn và độ kín.

Những thông số kỹ thuật quan trọng khi lựa chọn:

• DN (Kích thước danh nghĩa): Từ DN50, DN80, DN100, DN150 đến DN200.

• Pressure Rating: Các mức áp suất phổ biến như PN10, PN16, PN25 hoặc các tiêu chuẩn Class tùy thuộc vào thiết kế tàu.

• Material (Vật liệu): Cast Iron, Ductile Iron, Bronze, Stainless Steel hoặc Carbon Steel.

• Connection: Kết nối mặt bích, ren hoặc các kiểu chuyên dụng khác.

• Temperature & Medium: Phải tương thích với nhiệt độ và các môi chất như nước biển (seawater), nước ngọt (freshwater), nước thải (drainage/wastewater).

So sánh chuyên sâu và Ứng dụng thực tế

So sánh van chống chảy ngược với các thiết bị khác

Ngoài ra, van chống chảy ngược không giống hoàn toàn với sea valve (van thông biển trên tàu). Trong khi van chống chảy ngược tập trung ngăn dòng nước biển tràn ngược vào ống xả, sea valve lại kiểm soát việc lấy nước biển cấp vào hệ thống qua các két nước (sea chest).

Ứng dụng thực tế

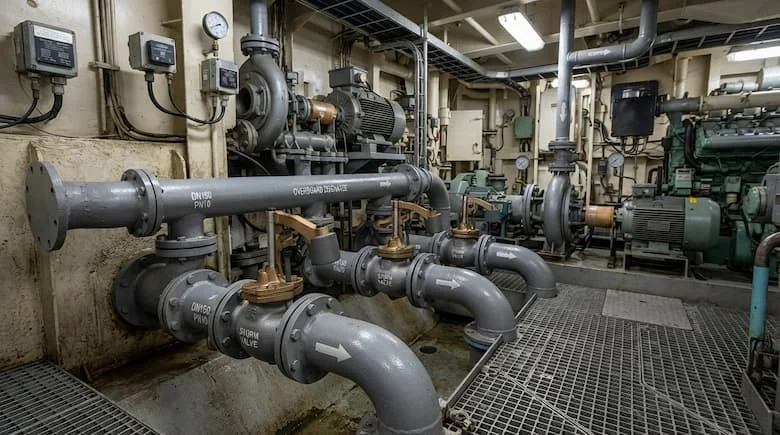

Thiết bị được ứng dụng rộng rãi tại các vị trí trọng yếu trên tàu biển như đường ống xả nước, overboard discharge, hệ thống thoát nước (drainage), hệ thống xả boong (scupper), hệ thống vệ sinh (sanitary system) và các công trình ven biển yêu cầu khắt khe về chống tràn ngược dòng.

Sai lầm thường gặp và Hướng dẫn lựa chọn chuẩn chuyên gia

6 sai lầm phổ biến khi chọn và lắp đặt:

1. Chọn sai hướng dòng chảy (không quan sát kỹ chiều mũi tên trên thân van).

2. Chọn sai vật liệu, dẫn đến bị ăn mòn nhanh chóng trong môi trường nước biển (seawater).

3. Bỏ qua việc kiểm tra kích thước DN khiến van không tương thích với đường ống.

4. Không xem xét kỹ thông số pressure rating trước khi đưa vào vận hành.

5. Không chừa đủ không gian trống để kiểm tra và bảo trì đĩa van.

6. Dùng check valve công nghiệp thông thường để thay thế tùy tiện cho van chống chảy ngược chuyên dụng hàng hải.

Quy trình 10 bước chọn mua chuẩn xác:

• Bước 1: Xác định hệ thống sử dụng van trên tàu.

• Bước 2: Xác định chính xác môi chất (seawater, freshwater, wastewater...).

• Bước 3: Xác định kích thước DN đường ống.

• Bước 4: Xác định áp suất làm việc thực tế.

• Bước 5: Kiểm tra vật liệu cấu tạo chống ăn mòn.

• Bước 6: Chọn kiểu kết nối cơ khí phù hợp.

• Bước 7: Kiểm tra hướng dòng chảy của hệ thống.

• Bước 8: Kiểm tra giới hạn nhiệt độ vận hành.

• Bước 9: Xem xét các tiêu chuẩn chứng nhận hàng hải (marine certification) nếu cần.

• Bước 10: Đối chiếu catalogue và bản vẽ kỹ thuật chi tiết.

FAQ: Câu hỏi thường gặp

1. Storm valve là gì?

Đây là loại van chuyên dụng dùng để hạn chế nước bên ngoài chảy ngược vào hệ thống đường ống xả, phổ biến trong ngành hàng hải.

2. an chống chảy ngược dùng để làm gì?

Chức năng chính là tạo hàng rào ngăn dòng nước biển tràn ngược vào các đường ống xả thải hoặc hệ thống trên tàu.

3. Thiết bị này có phải là check valve không?

Có nguyên lý chống dòng chảy ngược tương tự, nhưng van chống chảy ngược được thiết kế chuyên biệt với các tiêu chuẩn khắt khe dành riêng cho môi trường biển.

4. Có thể dùng cho nước biển không?

Hoàn toàn được, nhưng bắt buộc phải lựa chọn đúng chủng loại vật liệu có khả năng chống ăn mòn nước biển cao như đồng thau hoặc inox chuyên dụng.

5. Cần cung cấp thông số gì khi đặt mua?

Bạn cần xác định rõ DN, môi chất, áp suất, nhiệt độ, vật liệu, kiểu kết nối và các chứng nhận tiêu chuẩn hàng hải đi kèm.

Kết luận

Storm valve đóng vai trò vô cùng quan trọng trong việc hạn chế hiện tượng chảy ngược từ môi trường bên ngoài vào hệ thống đường ống, đặc biệt trong các ứng dụng hàng hải.
