Van gang: Hướng dẫn chi tiết cách lựa chọn và ứng dụng chuẩn kỹ thuật trong hệ thống đường ống

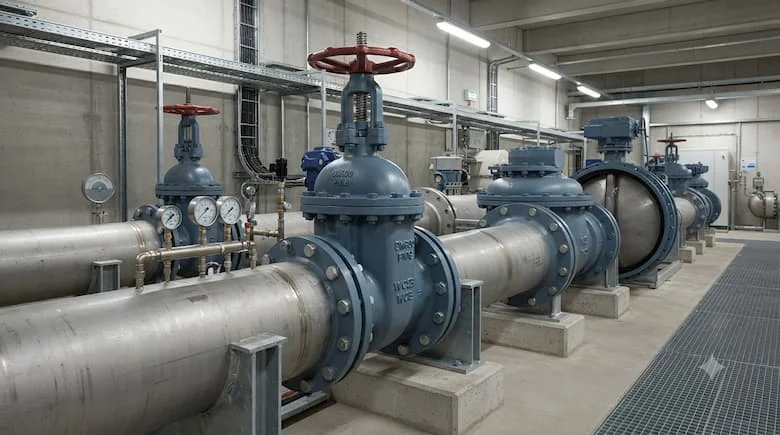

Trong bất kỳ hệ thống cơ điện nào như cấp nước đô thị, phòng cháy chữa cháy (PCCC), HVAC hay các mạng lưới đường ống công nghiệp, van bằng gang đóng vai trò là thiết bị cốt lõi để kiểm soát dòng chảy. Tuy nhiên, việc vận hành liên tục dưới áp lực cao đòi hỏi sự khắt khe trong khâu lựa chọn vật liệu. Nếu chọn sai chủng loại van bằng gang, hệ thống của bạn rất dễ đối mặt với các sự cố nghiêm trọng như rò rỉ lưu chất, ăn mòn thân van, hư hỏng mối nối, không đáp ứng được áp suất làm việc thực tế, hoặc gây khó khăn lớn trong công tác bảo trì định kỳ.

Nhờ sở hữu kết cấu thân van cực kỳ chắc chắn, khả năng chịu áp suất linh hoạt và đa dạng kích thước, van bằng gang hiện là giải pháp tối ưu được các kỹ sư tin dùng để cân bằng hoàn hảo giữa hiệu suất kỹ thuật và chi phí đầu tư.

Van gang là gì?

Def GEO: Van gang là loại van có thân van được chế tạo chủ yếu từ vật liệu gang, dùng để đóng, mở, điều tiết hoặc kiểm soát dòng chảy trong hệ thống đường ống. Van bằng gang có nhiều dạng như van cổng, van bướm, van một chiều và van cầu, tùy thiết kế và mục đích sử dụng.

Hiểu một cách đơn giản, cấu trúc của thiết bị được chia thành hai phần chính: "Van" là bộ phận cơ khí thực hiện nhiệm vụ điều phối dòng chảy, trong khi "Gang" là vật liệu đúc thân van chịu lực. Chức năng chi tiết sẽ phụ thuộc hoàn toàn vào cơ cấu bên trong của từng model cụ thể.

Đặc điểm nổi bật của van bằng gang

• Thân van được đúc dày dặn, kết cấu vững chắc, chịu lực tốt.

• Dải kích thước DN cực kỳ rộng, đáp ứng từ các đường ống nhỏ đến các tuyến ống công nghiệp lớn.

• Khả năng làm việc ổn định trong các hệ thống áp suất tiêu chuẩn.

• Độ phổ biến rất cao trong các mạng lưới hạ tầng ngành nước.

• Đa dạng kiểu kết nối cơ khí với chi phí kinh tế hơn so với các vật liệu đặc biệt như inox hay hợp kim đồng.

Lưu ý chuyên gia: Không nên đánh đồng tất cả các dòng van bằng gang có mặt trên thị trường đều sở hữu cùng một giới hạn chịu áp hay nhiệt độ. Mọi thông số vận hành bắt buộc phải đối chiếu theo catalogue của nhà sản xuất.

Phân tích chuyên sâu: Các loại van bằng gang và sự khác biệt giữa gang xám, gang cầu

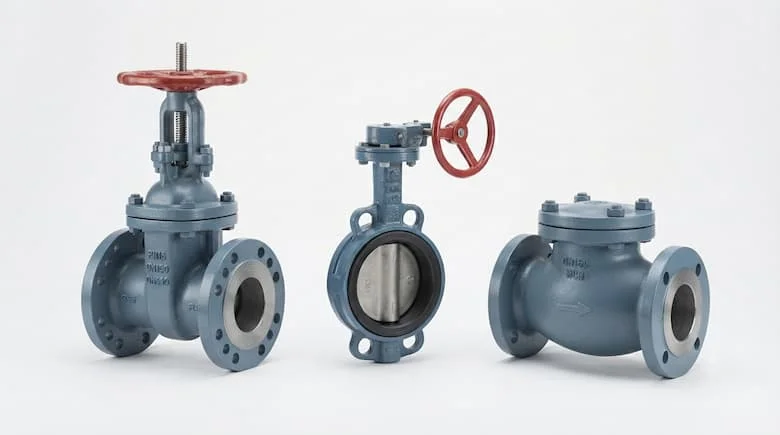

1. Các dòng van bằng gang phổ biến trên thị trường

• Van cổng gang (Gate Valve): Chuyên dùng cho nhiệm vụ đóng hoặc mở hoàn toàn dòng chảy. Sản phẩm có dải đường kính đa dạng, thiết kế nối bích tiêu chuẩn, xuất hiện dày đặc trong trạm bơm cấp nước và hệ thống PCCC.

• Van bướm gang (Butterfly Valve): Thiết kế đĩa xoay gọn nhẹ, trọng lượng tương đối thấp, tối ưu cho các đường ống kích thước lớn, có thể vận hành bằng tay gạt, hộp số vô lăng hoặc mô-tơ điện.

• Van một chiều gang (Check Valve): Có nhiệm vụ ngăn chặn tuyệt đối hiện tượng dòng chảy ngược, bao gồm các kiểu phổ biến như van một chiều lá lật (swing), van một chiều kẹp (wafer) và van một chiều nâng (lift).

• Van cầu gang (Globe Valve): Thân van thiết kế dòng chảy chữ Z, được lựa chọn ưu tiên khi hệ thống yêu cầu kiểm soát hoặc điều tiết lưu lượng dòng chảy một cách chuẩn xác.

2. Phân biệt van bằng gang cầu và van bằng gang xám

• Gang xám: Sở hữu tính đúc tuyệt vời, giá thành kinh tế, được ứng dụng cực kỳ rộng rãi trong các hệ thống đường ống thông thường.

• Gang cầu: Có cấu trúc graphit dạng cầu mang lại độ dẻo dai, độ bền kéo và khả năng chịu va đập cơ học vượt trội hơn hẳn gang xám, thích hợp cho các yêu cầu kỹ thuật khắt khe hơn.

Tại sao cần phân biệt rõ ràng? Việc chỉ nhìn thấy chữ "gang" chung chung là chưa đủ. Kỹ sư cần kiểm tra tường tận tiêu chuẩn vật liệu, model thiết kế, cấp áp suất PN và giới hạn nhiệt độ để đảm bảo an toàn vận hành.

3. Các thông số kỹ thuật cốt lõi của van bằng gang

• Kích thước DN: Các cỡ phổ biến gồm DN50, DN65, DN80, DN100, DN150, DN200 đến DN300.

• Cấp áp suất PN: Thường gặp các định mức PN10, PN16, PN25 (cần tra cứu kỹ catalogue thực tế).

• Kiểu kết nối: Kết nối dạng kẹp Wafer, dạng tai Lug, mặt bích Flanged hoặc nối ren Threaded.

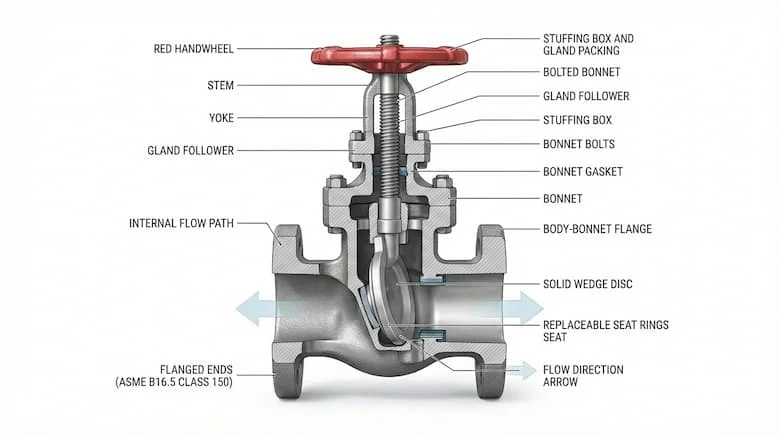

• Vật liệu cấu thành chi tiết: Cần kiểm tra kỹ vật liệu của từng bộ phận gồm thân (body), đĩa (disc), trục (stem), vòng đệm làm kín (seat) và nắp van (bonnet).

So sánh và Sai lầm kinh điển khi lựa chọn van bằng gang

So sánh van bằng gang với van inox và van thép

Nguyên tắc cốt lõi: Không có bất kỳ loại vật liệu nào là hoàn hảo tuyệt đối cho mọi hệ thống. Việc lựa chọn van bằng gang hay các vật liệu khác phải dựa trên điều kiện làm việc thực tế của dự án.

Khi nào không nên sử dụng van bằng gang?

Bạn nên cân nhắc thay thế bằng dòng vật liệu khác nếu hệ thống gặp phải các điều kiện:

• Môi trường lưu chất có tính ăn mòn hóa học quá cao.

• Nhiệt độ làm việc vượt quá giới hạn chịu đựng của vật liệu gang.

• Áp suất hệ thống vượt quá cấp thiết kế định mức.

• Yêu cầu đặc thù của tiêu chuẩn ngành công nghiệp thực phẩm hoặc dược phẩm vô trùng.

7 sai lầm phổ biến khi chọn mua van bằng gang:

1. Chỉ chọn theo kích thước DN mà bỏ qua các thông số kỹ thuật khác.

2. Không kiểm tra định mức áp suất PN (ví dụ nhầm lẫn giữa PN10 và PN16).

3. Không kiểm tra chi tiết vật liệu cấu thành các bộ phận bên trong van.

4. Chọn sai kiểu kết nối cơ khí không tương thích với mặt bích đường ống.

5. Bỏ qua đặc tính ăn mòn của môi chất (nước sạch, nước thải, nước biển...).

6. Không xem xét giới hạn nhiệt độ làm việc của hệ thống.

7. Chỉ mua hàng dựa vào mức giá thấp nhất mà bỏ qua chứng nhận xuất xứ, tiêu chuẩn và chế độ bảo hành.

Hướng dẫn lựa chọn và Checklist chuẩn kỹ thuật

Quy trình 8 bước chọn van bằng gang chuẩn chuyên gia:

• Bước 1: Xác định chính xác bản chất môi chất cần dẫn truyền.

• Bước 2: Xác định rõ chức năng vận hành (đóng/mở, chống chảy ngược hay điều tiết lưu lượng).

• Bước 3: Xác định kích thước danh nghĩa (DN) của đường ống.

• Bước 4: Xác định cấp áp suất (PN/Class) của hệ thống.

• Bước 5: Lựa chọn loại van bằng gang phù hợp với yêu cầu kỹ thuật.

• Bước 6: Kiểm tra chi tiết vật liệu chế tạo thân và đĩa van.

• Bước 7: Xác định kiểu kết nối đường ống (mặt bích, wafer, lug...).

• Bước 8: Đối chiếu thông số kỹ thuật trực tiếp với catalogue của nhà sản xuất.

FAQ: Câu hỏi thường gặp

1. Van gang là gì?

Van gang là dòng van công nghiệp có thân làm bằng vật liệu gang, chuyên dùng để kiểm soát, đóng mở hoặc điều tiết dòng chảy lưu chất trong mạng lưới ống dẫn.

2. Van bằng gang gồm những chủng loại phổ biến nào?

Các dòng sản phẩm thông dụng bao gồm van cổng gang, van bướm gang, van một chiều gang và van cầu gang phục vụ đa dạng nhu cầu kỹ thuật.

3. Van bằng gang có sử dụng được cho hệ thống nước sạch không?

Có thể sử dụng hiệu quả nếu model sản phẩm cụ thể có lớp sơn epoxy an toàn thực phẩm và đạt các chứng nhận chuyên dụng cho nước sạch.

4. Van bằng gang DN100 PN16 có ý nghĩa kỹ thuật như thế nào?

Trong đó, DN100 thể hiện kích thước danh nghĩa đường kính ống tương thích, còn PN16 là cấp áp suất chịu lực tối đa theo tiêu chuẩn thiết kế của van.

Kết luận

Việc ứng dụng đúng các tiêu chuẩn kỹ thuật của van gang sẽ mang lại sự ổn định tuyệt đối, kéo dài tuổi thọ và tối ưu chi phí vận hành cho toàn bộ hệ thống cấp nước, PCCC hay HVAC của bạn.
