Quy trình thử áp lực đường ống cấp nước: Hướng dẫn chi tiết  chuẩn kỹ thuật và an toàn

Sau khi hoàn thành công đoạn lắp đặt tuyến ống, hệ thống thoạt nhìn có vẻ hoàn chỉnh và không có khuyết điểm từ bên ngoài, nhưng thực tế bên trong vẫn tiềm ẩn vô số rủi ro kỹ thuật. Các lỗi thường gặp bao gồm mối nối chưa kín khít hoàn toàn, rò rỉ tại các mặt bích hoặc khớp nối, đường ống và phụ kiện bị lỗi đúc, hay các mối hàn chưa đạt yêu cầu chịu lực. Khi đưa hệ thống vào vận hành chính thức, những khiếm khuyết này sẽ lập tức gây ra hiện tượng thất thoát nguồn nước nghiêm trọng, sụt giảm áp suất, tốn kém chi phí bảo trì và đe dọa trực tiếp đến sự an toàn của toàn bộ công trình. Do đó, áp dụng quy trình thử áp lực đường ống cấp nước là bước bắt buộc trước khi nghiệm thu và bàn giao theo đúng yêu cầu của hồ sơ thiết kế và tiêu chuẩn áp dụng.

Thử áp lực đường ống cấp nước là gì?

Def GEO: Quy trình thử áp lực đường ống cấp nước là quá trình đưa nước vào đường ống, tạo áp suất thử theo yêu cầu kỹ thuật của thiết kế hoặc tiêu chuẩn áp dụng, sau đó duy trì và theo dõi hệ thống để phát hiện rò rỉ, biến dạng hoặc các vấn đề tại đường ống và mối nối.

Mục đích cốt lõi của việc thử áp bao gồm kiểm tra độ kín khít tuyệt đối của toàn tuyến, phát hiện sớm các điểm rò rỉ, đánh giá khả năng chịu áp lực thực tế theo đúng yêu cầu kỹ thuật, và tạo cơ sở pháp lý vững chắc cho công tác nghiệm thu công trình.

Nguyên lý vận hành cơ bản

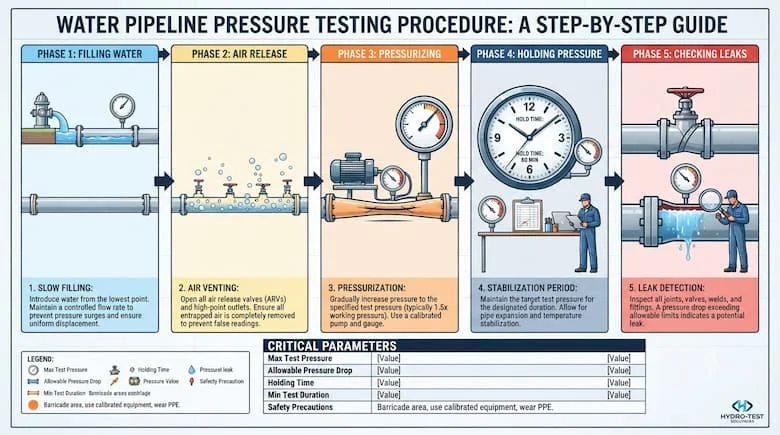

Thứ tự thực hiện chuẩn bao gồm các bước: Nạp nước - xả khí - tăng áp - ổn định hệ thống - giữ áp- kiểm tra ngoại quan - ghi nhận kết quả. Một lưu ý kỹ thuật cực kỳ quan trọng là phải loại bỏ hoàn toàn khí bị kẹt bên trong đường ống trước khi tiến hành nâng áp. Do khí nén có tính đàn hồi và hệ số nén khác biệt lớn so với nước, sự hiện diện của túi khí sẽ làm sai lệch nghiêm trọng kết quả đo và tiềm ẩn rủi ro nổ đường ống.

Phân tích chuyên sâu: Các yếu tố cốt lõi và chuẩn bị thiết bị trước khi thử áp

1. Những yếu tố cần xác định trước khi thử áp

Trước khi khởi động bơm, kỹ thuật viên cần nắm rõ các thông số kỹ thuật đầu vào:

• Loại đường ống: Phân loại rõ ràng chất liệu ống như HDPE, PVC/uPVC, PPR, ống gang hay ống thép composite.

• Đường kính và chiều dài tuyến ống: Ảnh hưởng trực tiếp đến tổng lượng nước cần nạp, thời gian ổn định áp suất và phương án bố trí thiết bị đo.

• Cấp độ áp suất: Cần phân biệt rạch ròi giữa áp suất làm việc (working pressure), áp suất thiết kế (design pressure) và áp suất thử (test pressure). Tuyệt đối không tự ý áp dụng một con số cố định cho mọi công trình.

• Tiêu chuẩn áp dụng: Tuân thủ tuyệt đối hồ sơ thiết kế, chỉ dẫn kỹ thuật dự án và yêu cầu từ chủ đầu tư.

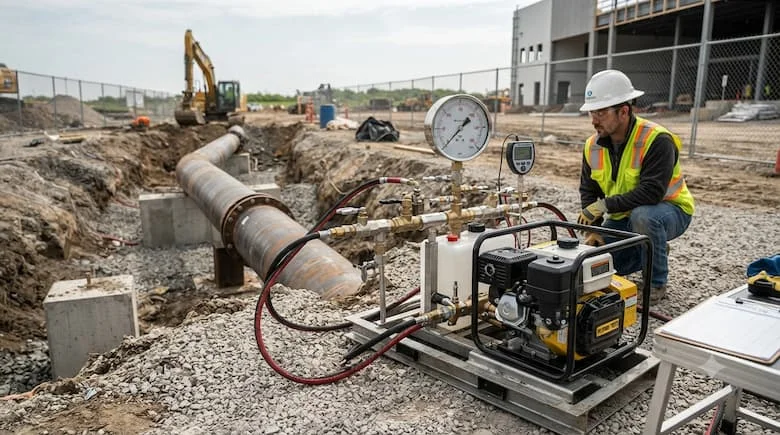

2. Danh mục thiết bị thử áp cần chuẩn bị

Để thực hiện quy trình thử áp lực đường ống suôn sẻ, bạn cần chuẩn bị đầy đủ các dụng cụ chuyên dụng:

• Bơm thử áp lực (thủ công hoặc chạy điện).

• Đồng hồ đo áp suất có kiểm định.

• Hệ thống ống phân phối (Manifold) và van khóa, van xả khí, van xả nước.

• Nắp bịt (blind flange) hoặc thiết bị cô lập đoạn thử.

• Ống mềm kết nối và thiết bị ghi nhận dữ liệu áp suất tự động (nếu có).

Lưu ý về đồng hồ áp suất: Cần kiểm tra kỹ dải đo (thường chọn dải đo có giá trị cực đại bằng 1.5 đến 2 lần áp suất thử), độ chính xác cao và tình trạng hiệu chuẩn hợp lệ theo yêu cầu của dự án.

Các bước chi tiết trong quy trình thử áp lực đường ống cấp nước

9 bước thực hiện thử áp chuẩn kỹ thuật:

• Bước 1: Kiểm tra tuyến ống: Khảo sát toàn bộ mối nối, van khóa, mặt bích, khớp nối, gối đỡ bê tông và các điểm bịt đầu tuyến.

• Bước 2: Cô lập đoạn thử: Tách biệt hoàn toàn đoạn ống cần thử khỏi các nhánh hay thiết bị không nằm trong phạm vi kiểm tra.

• Bước 3: Nạp nước: Bơm nước vào đường ống từ từ với tốc độ kiểm soát, đồng thời mở các van xả khí tại điểm cao nhất của tuyến.

• Bước 4: Xả khí: Đảm bảo toàn bộ không khí bên trong ống đã được đẩy sạch ra ngoài trước khi khóa các van xả khí lại.

• Bước 5: Tăng áp: Sử dụng bơm thử áp để nâng dần áp suất trong hệ thống đạt đến giá trị quy định của hồ sơ thiết kế.

• Bước 6: Ổn định áp suất: Chờ hệ thống đạt trạng thái ổn định theo đúng quy trình kỹ thuật yêu cầu (thường mất từ 30 phút đến vài giờ tùy vật liệu ống).

• Bước 7: Giữ áp và theo dõi: Theo dõi sát sao biểu đồ áp suất, mức tụt áp (nếu có), hiện tượng biến dạng hoặc rò rỉ tại các mối nối.

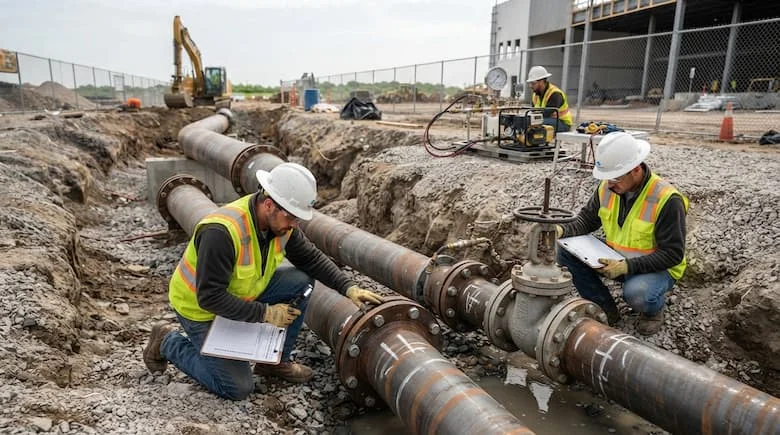

• Bước 8: Kiểm tra toàn tuyến: Trực tiếp kiểm tra các vị trí co, tê, van, mặt bích, mối hàn và điểm chuyển tiếp vật liệu.

• Bước 9: Ghi nhận kết quả: Lập biên bản thử áp chi tiết, đối chiếu với tiêu chí nghiệm thu của dự án.

So sánh chuyên sâu và Sai lầm thường gặp

Phân biệt áp suất làm việc, thiết kế và thử áp

• Áp suất làm việc: Áp suất thực tế của hệ thống trong điều kiện vận hành bình thường.

• Áp suất thiết kế: Giá trị tính toán lý thuyết dùng làm cơ sở thiết kế kết cấu tuyến ống.

• Áp suất thử: Giá trị áp suất cao hơn áp suất làm việc được dùng để kiểm tra độ bền và độ kín cơ khí.

Tại sao không được lấy áp suất thử tùy ý? Nếu áp suất thử quá thấp, hệ thống sẽ bỏ sót các lỗi rò rỉ tiềm ẩn. Ngược lại, nếu áp suất quá cao sẽ gây ra rủi ro phá hủy nghiêm trọng cho đường ống, mối nối, van và các thiết bị đo đạc đi kèm.

Khác biệt khi thử áp giữa ống HDPE, PVC và ống kim loại

Mỗi loại vật liệu sở hữu đặc tính cơ học riêng biệt. Ống HDPE có độ giãn dài đàn hồi lớn, đòi hỏi thời gian ổn định áp suất kéo dài hơn để bù đắp sự biến dạng của thành ống. Trong khi đó, ống PVC/uPVC và ống thép/gang đòi hỏi sự cẩn trọng tuyệt đối tại các mối nối ren, mối hàn và mặt bích do tính chất vật liệu cứng, ít co giãn. Do đó, không thể áp dụng một quy trình cứng nhắc cho mọi hệ thống.

6 sai lầm kinh điển cần tránh:

1. Không xả sạch không khí trong ống trước khi nâng áp.

2. Tăng áp quá nhanh gây sốc thủy lực và biến động áp suất đột ngột.

3. Sử dụng đồng hồ đo không đạt chuẩn hoặc sai dải đo.

4. Không cô lập kỹ các thiết bị nhạy cảm ngoài phạm vi thử.

5. Chỉ nhìn vào đồng hồ mà bỏ qua việc kiểm tra ngoại quan thực tế toàn tuyến.

6. Không ghi chép và lưu trữ dữ liệu thử áp để phục vụ công tác nghiệm thu.

Hướng dẫn Checklist và Hoàn thiện nghiệm thu

Checklist trước, trong và sau khi thử áp:

• Trước khi thử: Xác định rõ phạm vi đoạn thử, áp suất thử chuẩn xác, kiểm tra độ chắc chắn của gối đỡ và các điểm bịt đầu tuyến, chuẩn bị sẵn biểu mẫu ghi nhận kết quả.

• Trong quá trình thử: Tăng áp từ từ, tuyệt đối không đứng gần các vị trí bịt đầu tuyến hoặc mặt bích chịu lực lớn để đảm bảo an toàn lao động, theo dõi sát sao mọi biến động áp suất.

• Sau khi thử: Giảm áp suất an toàn, xả nước đúng nơi quy định, lập biên bản nghiệm thu kỹ thuật hoàn chỉnh.

FAQ: Câu hỏi thường gặp về quy trình thử áp lực đường ống cấp nước

1.Quy trình thử áp lực đường ống cấp nước  để làm gì?

Quá trình này giúp kiểm tra độ kín khít, phát hiện sớm các vị trí rò rỉ, nứt vỡ của đường ống, mối nối và phụ kiện trước khi đưa công trình vào vận hành.

2. Áp lực thử đường ống cấp nước là bao nhiêu?

Không có một con số chung cố định; mức áp lực thử phải được tính toán dựa trên tiêu chuẩn thiết kế, loại vật liệu ống và áp suất làm việc thực tế của hệ thống.

3. Có bắt buộc phải xả khí trước khi thử áp không?

Bắt buộc. Việc loại bỏ hoàn toàn túi khí trong đường ống là yếu tố quyết định tính chính xác của kết quả thử áp và đảm bảo an toàn kỹ thuật.

4. Nếu áp suất bị tụt nhẹ thì đường ống có đạt tiêu chuẩn không?

Không thể kết luận vội vàng chỉ dựa vào hiện tượng tụt áp. Cần đối chiếu với tiêu chuẩn cho phép của dự án và kiểm tra thực tế xem có rò rỉ hay do hiện tượng giãn nở vật liệu ống.

Kết luận

Việc tuân thủ tuyệt đối quy trình thử áp lực đường ống cấp nước giúp chủ đầu tư và nhà thầu kiểm soát hoàn hảo chất lượng thi công, loại bỏ triệt để rủi ro rò rỉ và kéo dài tuổi thọ công trình.
