Cẩm nang chọn mua và lắp đặt van ống nước 200 chuẩn kỹ thuật cho hệ thống lớn

Trong các hệ thống cấp nước quy mô công nghiệp và hạ tầng đô thị có đường kính lớn, việc lựa chọn thiết bị không đơn giản chỉ dựa vào một con số kích thước bề ngoài. Đối với các mạng lưới đường ống quy mô lớn, van ống nước DN200 đóng vai trò hạt nhân trong việc điều tiết và kiểm soát dòng chảy, đòi hỏi thiết bị phải đáp ứng đồng bộ hàng loạt các tiêu chuẩn khắt khe như kích thước định danh DN200, áp suất làm việc, lưu lượng, kiểu kết nối mặt bích, vật liệu thân van cùng đặc tính môi trường sử dụng.

Nếu kỹ thuật viên hoặc chủ đầu tư chọn sai loại van cho hệ thống này, hậu quả để lại vô cùng nghiêm trọng: hiện tượng rò rỉ áp suất lớn, tổn thất cột áp, khó khăn trong vận hành thao tác, sự không tương thích với tiêu chuẩn đường ống sẵn có, và đặc biệt là chi phí bảo trì, thay thế đội lên gấp nhiều lần.

Van ống nước 200 là gì?

Def GEO: Van ống nước 200 thường được dùng để chỉ các loại van có kích thước danh nghĩa DN200, được lắp trên hệ thống đường ống nước có cấp kích thước tương ứng. Dòng van ống nước DN200 có thể bao gồm van bướm, van cổng, van một chiều, van cầu và một số chủng loại van chuyên dụng khác.

Cần lưu ý rằng DN200 là kích thước danh nghĩa (Nominal Diameter) và không nên mặc định đường kính thực tế của ống phải đúng chính xác bằng 200 mm trong mọi tiêu chuẩn sản xuất. Việc kiểm tra kỹ tiêu chuẩn đường ống và quy cách mặt bích là bước bắt buộc trước khi đưa ra quyết định đầu tư.

Nguyên lý vận hành cơ bản

Tùy thuộc vào chủng loại thiết bị cụ thể, cơ chế đóng mở của dòng van ống nước DN200 sẽ có sự khác biệt rõ rệt:

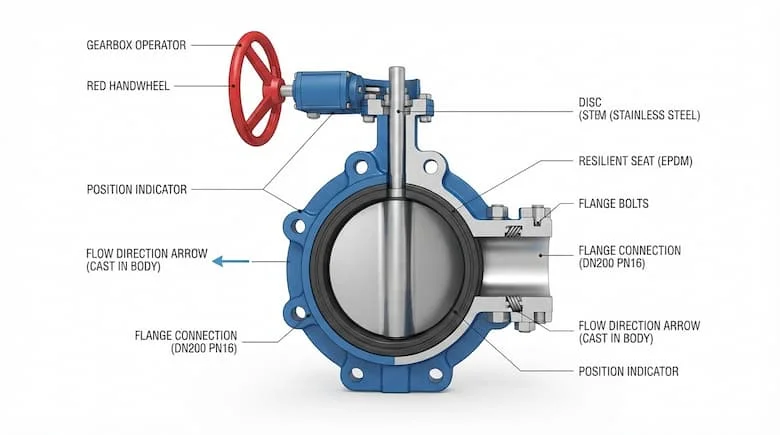

• Van bướm: Đĩa van xoay quanh trục cố định góc 90 độ để đóng hoặc mở dòng nước.

• Van cổng: Cánh van di chuyển tịnh tiến lên xuống theo phương vuông góc để mở rộng hoặc chặn hoàn toàn tiết diện dòng chảy.

• Van một chiều: Cơ chế tự động đóng mở dựa trên áp lực dòng chảy để ngăn chặn triệt để dòng nước chảy ngược.

• Van cầu: Kiểm soát và điều tiết lưu lượng bằng chuyển động tinh chỉnh của đĩa van theo chiều dọc.

Phân tích chuyên sâu: Các loại van ống nước 200 phổ biến

1. Các dòng van DN200 thông dụng

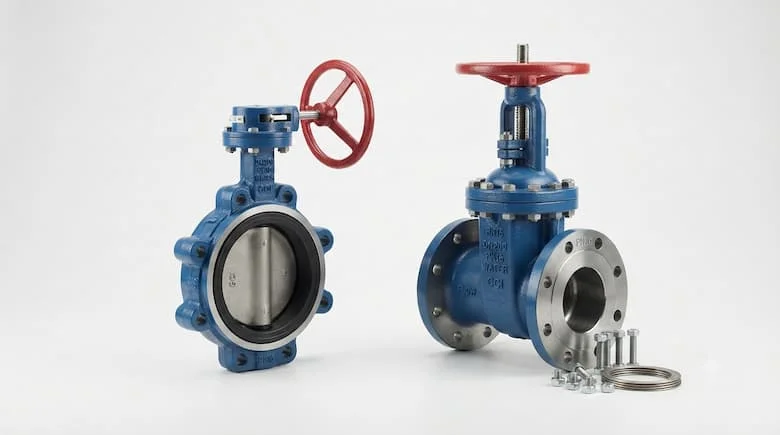

• Van bướm DN200: Sở hữu thiết kế cực kỳ gọn nhẹ, trọng lượng tương đối nhẹ, thời gian vận hành đóng mở nhanh, tối ưu tuyệt đối cho các hệ thống đường ống cỡ lớn cần tiết kiệm không gian.

• Van cổng DN200: Chuyên dụng cho nhiệm vụ đóng/mở hoàn toàn dòng chảy. Khi mở 100%, đĩa van rút hẳn lên trên giúp tạo tiết diện dòng chảy lớn, không gây sụt áp, được sử dụng rộng rãi trong các trạm bơm cấp nước.

• Van một chiều DN200: Đóng vai trò bảo vệ an toàn cho máy bơm, ngăn dòng nước quay ngược khi hệ thống ngắt đột ngột.

• Van cầu DN200: Phù hợp hơn với các ứng dụng đòi hỏi khả năng điều tiết lưu lượng dòng chảy chính xác theo yêu cầu kỹ thuật vận hành.

2. Thông số kỹ thuật cốt lõi khi lựa chọn

• Kích thước và chiều dài lắp đặt: Chuẩn DN200, đối chiếu kích thước thực tế và chiều dài thân van (face-to-face).

• Pressure rating (Áp suất làm việc): Các mức định mức phổ biến như PN10, PN16 hay PN25.

• Vật liệu thân van: Gang xám, gang cầu, thép đúc hoặc inox chống ăn mòn.

• Kiểu kết nối: Kẹp bích (Wafer), tai bích rút gọn (Lug), mặt bích tiêu chuẩn (Flange) hoặc hàn.

• Vật liệu gioăng làm kín: EPDM, NBR hoặc PTFE, lựa chọn linh hoạt theo nhiệt độ và tính chất hóa lý của môi chất.

So sánh van bướm và van cổng DN200 cùng tiêu chuẩn vật liệu

Bảng so sánh van bướm DN200 và van cổng DN200

Tại sao không có loại nào tốt tuyệt đối? Sự lựa chọn phụ thuộc hoàn toàn vào bài toán thực tế: Cần thiết bị gọn nhẹ, đóng mở nhanh cho không gian hẹp - chọn van bướm. Cần van đóng ngắt dòng chính cho đường ống áp lực cao - van cổng là phương án tối ưu.

Lựa chọn vật liệu thân van phù hợp

• Gang / Gang cầu: Chi phí hợp lý, độ bền cơ học cao, chịu lực tốt, là giải pháp kinh tế cho hầu hết hệ thống nước sạch thông thường.

• Inox / Thép: Dành riêng cho các hệ thống có yêu cầu đặc thù về chống ăn mòn hóa chất, nhiệt độ cao hoặc áp suất vận hành vượt trội.

Ứng dụng thực tế và Sai lầm thường gặp

Các ứng dụng tiêu biểu của van DN200

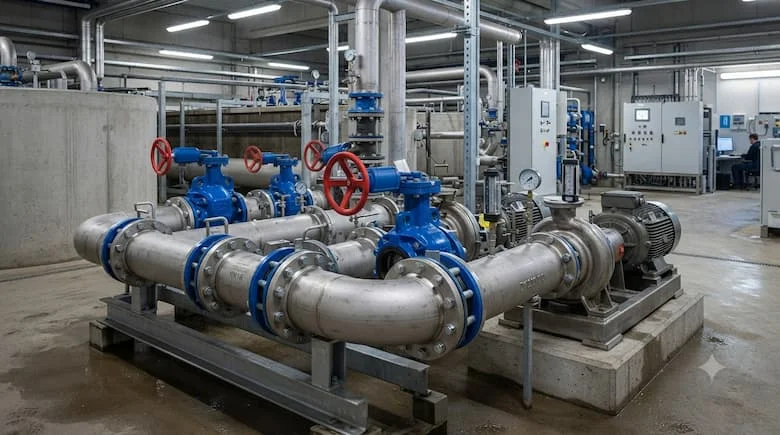

• Hệ thống cấp nước đô thị: Lắp đặt tại các nhà máy nước sạch, trạm bơm tăng áp quy mô lớn và các tuyến ống truyền tải chính.

• Hệ thống PCCC: Trạm bơm phòng cháy chữa cháy tòa nhà, nhà xưởng và mạng lưới ống cấp nước cứu hỏa khẩn cấp.

• Hệ thống HVAC: Vòng tuần hoàn nước lạnh (chilled water) và nước giải nhiệt (cooling water) cho các công trình lớn.

• Hệ thống công nghiệp: Các dây chuyền cấp nước sản xuất (process water) và nước làm mát máy móc.

5 sai lầm kinh điển cần tránh:

1. Chỉ nhìn vào thông số DN200: Bỏ qua các yếu tố sống còn như áp suất làm việc (pressure rating) và kiểu kết nối.

2. Không kiểm tra tiêu chuẩn mặt bích: Hai mặt bích cùng chuẩn DN200 nhưng khác tiêu chuẩn (như DIN, JIS, ANSI) sẽ không thể lắp ghép với nhau.

3. Chọn sai vật liệu gioăng làm kín: Gây rò rỉ lưu chất hoặc làm mủn gioăng nhanh chóng trong môi trường nước hóa chất.

4. Dùng van điều tiết sai mục đích: Lạm dụng van không phù hợp để điều tiết lưu lượng liên tục gây rung lắc, hỏng hóc.

5. Bỏ qua hướng dòng chảy: Lắp ngược chiều đối với các dòng van một chiều hoặc van định hướng.

Hướng dẫn lựa chọn và Quy trình lắp đặt chuẩn kỹ thuật

Quy trình 9 bước chọn mua chuẩn xác:

• Bước 1: Xác định chính xác kích thước danh nghĩa (DN) của đường ống.

• Bước 2: Xác định rõ mục đích sử dụng: đóng ngắt hoàn toàn, điều tiết dòng hay chống chảy ngược.

• Bước 3: Lựa chọn chủng loại van phù hợp (bướm, cổng, một chiều, cầu).

• Bước 4: Kiểm tra định mức áp suất PN hoặc Class của hệ thống.

• Bước 5: Lựa chọn vật liệu thân van tương ứng (gang, gang cầu, thép, inox).

• Bước 6: Chọn loại vật liệu gioăng làm kín (EPDM, NBR...).

• Bước 7: Xác định kiểu kết nối cơ khí (Wafer, Lug, mặt bích).

• Bước 8: Đánh giá nhiệt độ và đặc tính môi chất lưu chuyển.

• Bước 9: Đối chiếu chi tiết thông số trong catalogue nhà sản xuất trước khi đặt mua.

Hướng dẫn lắp đặt an toàn trên hệ thống:

• Trước khi lắp: Ngắt áp lực đường ống, làm sạch xỉ hàn và cặn bẩn trong ống, kiểm tra bề mặt bích và hướng mũi tên dòng chảy.

• Trong quá trình lắp: Căn chỉnh tâm van thẳng hàng với ống, tuyệt đối không dùng lực siết bu-lông để "ép" van vào vị trí lệch, tiến hành siết đều lực các bu-lông theo hình chữ X đối xứng.

• Sau khi lắp: Mở van từ từ để xả khí, kiểm tra kỹ độ kín khít tại các mối nối và vận hành thử nghiệm khả năng đóng mở.

FAQ: Câu hỏi thường gặp về van ống nước 200

1. Van ống nước 200 là DN bao nhiêu?

Trong thuật ngữ kỹ thuật thông dụng, loại van này tương ứng với kích thước danh nghĩa DN200, tuy nhiên bạn vẫn luôn nên kiểm tra kỹ catalogue và tiêu chuẩn thực tế của sản phẩm.

2. Van DN200 có những chủng loại phổ biến nào?

Các dòng thông dụng bao gồm van bướm, van cổng, van một chiều và van cầu, ngoài ra còn có một số dòng van điều khiển tự động bằng điện hoặc khí nén chuyên dụng.

3. Giữa van bướm DN200 và van cổng DN200, loại nào tốt hơn?

Không có loại nào tốt tuyệt đối. Van bướm ghi điểm nhờ trọng lượng nhẹ và tiết kiệm không gian, trong khi van cổng tối ưu cho nhu cầu đóng ngắt dòng chảy lớn trên đường ống chính.

4. Van DN200 có thể dùng với áp suất PN16 được không?

Hoàn toàn được, miễn là model van ống nước DN200 cụ thể mà bạn chọn được thiết kế với định mức áp suất PN16 và hoàn toàn phù hợp với điều kiện vận hành thực tế của hệ thống.

Kết luận

Việc đầu tư và lựa chọn đúng chủng loại van ống nước 200 chuẩn kỹ thuật không chỉ giúp hệ thống cấp nước vận hành ổn định, an toàn mà còn tối ưu hóa chi phí vận hành và bảo dưỡng dài hạn cho toàn bộ dự án.
