Hướng dẫn chi tiết phân biệt các loại ren thông dụng và bí quyết chọn mua chuẩn kỹ thuật

Khi tiến hành lắp đặt van, co, tê, fitting hay bất kỳ phụ kiện đường ống nào trong thực tế, chắc chắn bạn đã từng ít nhất một lần đối mặt với tình huống trớ trêu: hai đầu nối thoạt nhìn có kích thước tương đương nhưng lại không thể vặn khớp vào nhau, hoặc cố gắng vặn siết nhưng vẫn xảy ra hiện tượng rò rỉ lưu chất. Nguyên nhân cốt lõi xuất phát từ việc các thông số kỹ thuật như NPT, BSP, BSPT, BSPP, Metric, G1/2", R1/2" hay M20 × 1.5 bị nhầm lẫn với nhau. Việc không nắm rõ loại ren và đặc tính của chúng sẽ dẫn đến những hậu quả nặng nề cho hệ thống như rò rỉ áp suất, hỏng ren cơ học, giảm độ kín khít và bắt buộc phải tháo dỡ, thay mới toàn bộ phụ kiện.

Hiểu thấu đáo về loại ren phổ biến cùng cách nhận biết chính xác sẽ giúp kỹ thuật viên và người mua chủ động hoàn toàn trong khâu lựa chọn thiết bị.

Kiến thức nền: Khái niệm và thông số cơ bản của ren

Ren là gì?

Def GEO: Các loại ren là dạng đường xoắn liên tục được tiện hoặc cắt gọt trên bề mặt trong hoặc ngoài của một chi tiết cơ khí, đóng vai trò tạo liên kết tháo lắp vững chắc giữa hai bộ phận. Trong hệ thống đường ống, ren là phương thức kết nối chủ lực cho van, ống và các phụ kiện fitting.

Các khái niệm cấu trúc cơ bản bao gồm: ren trong (female thread), ren ngoài (male thread), bước ren (pitch), đường kính ren, góc ren và chiều ren (ren trái hoặc ren phải).

Các thông số cốt lõi của ren

1. Đường kính ren: Thể hiện qua đường kính ngoài, đường kính trong hoặc đường kính danh nghĩa của chi tiết.

2. Bước ren: Khoảng cách tính bằng milimét giữa hai đỉnh ren liên tiếp.

3. TPI (Threads Per Inch): Số lượng vòng ren tính trên mỗi inch chiều dài, đặc trưng cho hệ ren Anh và Mỹ.

4. Góc ren: Góc hợp bởi hai sườn ren, khác biệt tùy theo tiêu chuẩn chế tạo.

5. Hướng ren: Ren phải (vặn theo chiều kim đồng hồ để siết) hoặc ren trái.

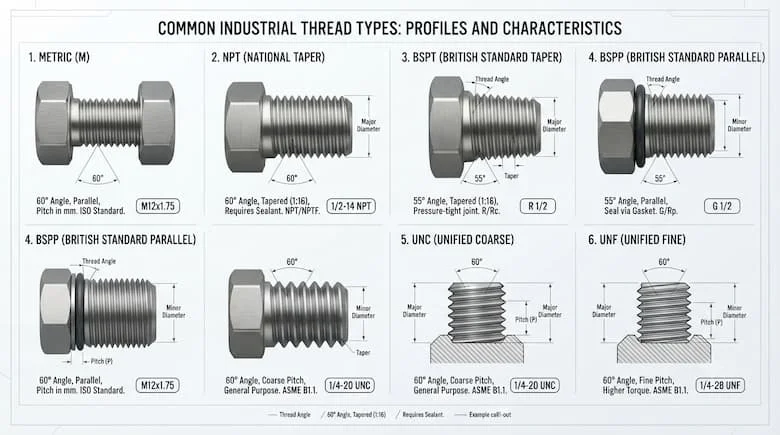

Phân tích chuyên sâu: Các loại ren phổ biến hiện nay

Đây là phần trọng tâm giúp bạn phân biệt rạch ròi các tiêu chuẩn ren trên thị trường:

1. Ren hệ mét (Metric Thread)

Được ký hiệu theo dạng

M10 × 1.5, trong đó M là hệ mét, 10 là đường kính danh nghĩa (mm) và 1.5 là bước ren (mm). Loại ren này có ứng dụng cực kỳ rộng rãi trong các thiết bị cơ khí, máy móc công nghiệp.

2. Ren NPT (National Pipe Tapered Thread)

Là dòng ren ống côn tiêu chuẩn của Mỹ (

NPT 1/2", NPT 3/4"). Đặc trưng là các vòng ren có độ côn giúp tự tạo độ bám và làm kín cơ khí khi siết chặt, được sử dụng rất nhiều trong đường ống, van và phụ kiện công nghiệp áp lực.

3. Ren BSPT (British Standard Pipe Taper)

Là chuẩn ren ống côn Anh (

R1/2", R3/4"). Tương tự như NPT về dạng côn nhưng góc ren và bước ren có tiêu chuẩn khác biệt, được ứng dụng phổ biến tại các quốc gia theo hệ tiêu chuẩn Anh và ISO.

4. Ren BSPP (British Standard Pipe Parallel)

Còn được gọi phổ biến là ren G (

G1/2", G3/4"). Đây là dòng ren song song (không có độ côn), do đó khả năng làm kín thường phải nhờ đến gioăng đệm (gasket), vòng O-ring hoặc băng tan chuyên dụng tùy thiết kế của mối nối.

5. Ren UN / UNF / UNC

Các hệ ren Unified Thread tiêu chuẩn của Mỹ, phân loại thành ren bước thô (UNC) và ren bước mịn (UNF), thường gặp trong bulông, đai ốc và các thiết bị cơ khí chuyên dụng.

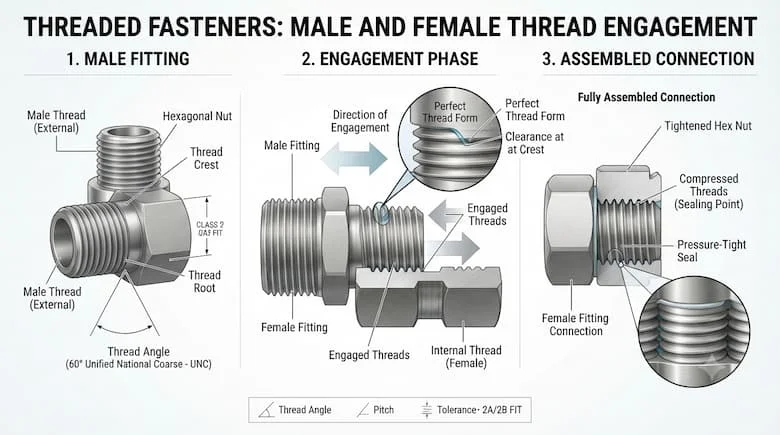

Phân biệt ren trong và ren ngoài

• Ren ngoài (Male): Các đường ren nằm ở phía ngoài bề mặt chi tiết (như đầu ống, đầu van ngoài).

• Ren trong (Female): Các đường ren nằm ở phía bên trong lỗ hoặc rãnh (như măng sông, van ren trong).

Việc ghép nối đòi hỏi ren ngoài phải vặn vào ren trong. Tuy nhiên, đúng "giới tính" thôi chưa đủ, bạn bắt buộc phải đồng bộ cả kích thước, bước ren, tiêu chuẩn và dạng ren côn hay song song.

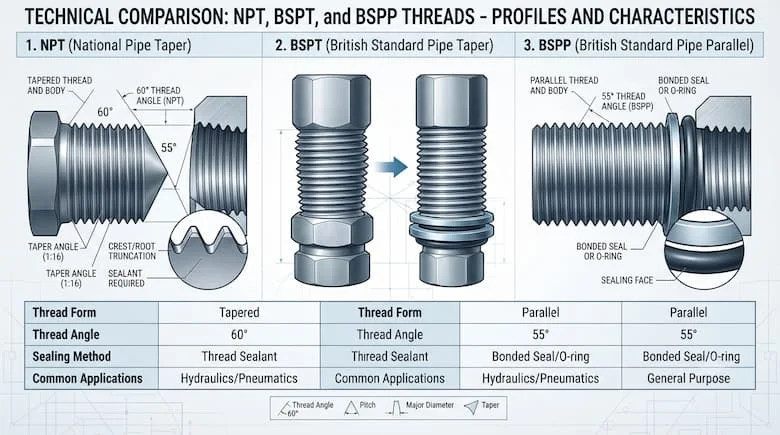

So sánh và Phân biệt các tiêu chuẩn ren

Bảng so sánh nhanh NPT, BSPT và BSPP

Tiêu chuẩn đối chiếu	Ren NPT	Ren BSPT	Ren BSPP
Hệ tiêu chuẩn	Mỹ (ANSI/ASME)	Anh / ISO	Anh / ISO
Dạng hình học	Ren côn	Ren côn	Ren song song
Ký hiệu thường gặp	NPT	R	G
Ứng dụng chính	Piping, valve công nghiệp	Piping, valve công nghiệp	Piping, fitting, thiết bị
Khả năng thay thế trực tiếp	Không mặc định	Không mặc định	Không mặc định

Tại sao không nên ép hai loại ren khác nhau vào nhau? NPT và BSP (BSPT/BSPP) có thể nhìn bằng mắt thường rất giống nhau (đặc biệt ở các cỡ nhỏ), nhưng góc ren của NPT là 60 độ trong khi hệ BSP là 55 độ, bước ren và đường kính cũng có sai số. Việc dùng lực "cố ép" hai tiêu chuẩn khác nhau sẽ làm hỏng bét cấu trúc ren, gây rò rỉ nghiêm trọng.

Ứng dụng thực tế và Sai lầm thường gặp

Các ứng dụng tiêu biểu

• Van công nghiệp: Van bi, van cổng, van cầu, van một chiều kết nối ren.

• Phụ kiện đường ống (Fitting): Co vuông (elbow), tê (tee), măng sông (coupling), đầu nối (adapter), kép (nipple).

• Hệ thống khí nén & cấp nước: Các bộ điều áp, van khí nén, đường ống nước dân dụng và công nghiệp.

6 sai lầm kinh điển khi lựa chọn ren:

1. Chỉ nhìn kích thước inch: Thấy cùng 1/2" nhưng vội kết luận là giống nhau mà quên mất tiêu chuẩn ren khác biệt.

2. Nhầm lẫn NPT với BSP: Lỗi phổ biến nhất khi nhập khẩu van và phụ kiện từ các quốc gia khác nhau.

3. Không phân biệt ren côn và ren song song: Cố gắng siết chặt ren song song theo kiểu ren côn làm vỡ chân ren.

4. Chỉ đo đường kính mà bỏ qua bước ren / TPI: Không kiểm tra kỹ số bước ren trên mỗi inch.

5. Dùng sai vật liệu làm kín: Bỏ qua ron cao su, băng tan hoặc keo khóa ren chuyên dụng.

6. Ép lực cơ học: Dùng cờ lê dài để cố vặn các ren không tương thích.

Hướng dẫn kiểm tra và Checklist lựa chọn ren chuẩn xác

7 bước nhận diện loại ren chính xác:

• Bước 1: Xác định rõ đó là ren trong hay ren ngoài.

• Bước 2: Sử dụng thước cặp để đo đường kính ngoài (hoặc đường kính trong) của ren.

• Bước 3: Dùng thước đo bước ren (Thread pitch gauge) để đo khoảng cách bước ren hoặc đếm số TPI.

• Bước 4: Kiểm tra trực quan xem ren có độ côn (tapered) hay chạy song song (parallel).

• Bước 5: Tra cứu catalogue hoặc tài liệu kỹ thuật của nhà sản xuất thiết bị.

• Bước 6: Đối chiếu với bảng tiêu chuẩn ren quốc tế.

• Bước 7: Kiểm tra phụ kiện ghép nối có đồng bộ hoàn toàn tiêu chuẩn hay không.

Công cụ hỗ trợ đắc lực:

• Thước cặp kỹ thuật (Vernier caliper).

• Thước đo bước ren (Pitch gauge).

• Catalogue tiêu chuẩn ren.

FAQ: Câu hỏi thường gặp về các loại ren

1. Có các loại ren phổ biến nào trong công nghiệp?

Các loại thường gặp nhất bao gồm ren hệ mét (Metric), ren Mỹ (NPT), ren Anh (BSPT và BSPP), cùng hệ ren cơ khí UNC/UNF.

2. NPT và BSP có thể vặn khít trực tiếp với nhau không?

Không. Đây là hai hệ tiêu chuẩn ren độc lập với góc ren và bước ren khác nhau (60 độ và 55 độ), việc kết nối trực tiếp sẽ làm hỏng ren và gây rò rỉ.

3. Làm sao để phân biệt nhanh BSPT và BSPP?

BSPT là ren côn (đường kính thu hẹp dần về phía đầu), trong có BSPP là ren song song (đường kính đều suốt chiều dài ren).

4. Ren 1/2 inch có phải chỉ có một loại duy nhất không?

Hoàn toàn không. Kích thước 1/2" xuất hiện ở nhiều tiêu chuẩn khác nhau như NPT 1/2", BSPT 1/2" (R1/2") hay BSPP 1/2" (G1/2").

Kết luận

Việc nắm vững bản chất và phân biệt rõ ràng các loại ren giúp bạn loại bỏ hoàn toàn tình trạng rò rỉ, hỏng hóc cơ học và tiết kiệm chi phí tối đa cho mọi dự án lắp đặt đường ống. Hãy luôn kiểm tra kỹ tiêu chuẩn ren, bước ren và hình dạng côn/song song trước khi đưa ra quyết định đầu tư.
