Cẩm nang chọn mua và lắp đặt van 1 chiều 60 chuẩn kỹ thuật cho hệ thống đường ống

Trong quá trình vận hành hệ thống cấp nước hay mạng lưới đường ống dân dụng và công nghiệp, hiện tượng nước chảy ngược sau khi bơm dừng, đường ống bị tụt áp hoặc máy bơm phải khởi động liên tục là những sự cố thường gặp. Những hiện tượng này không chỉ gây lãng phí điện năng, giảm tuổi thọ thiết bị mà còn phát sinh tiếng va đập thủy lực khó chịu. Để giải quyết triệt để vấn đề này, việc lắp đặt van một chiều 60 là giải pháp tối ưu giúp định hướng dòng chất lưu chỉ di chuyển theo một chiều duy nhất.

Tuy nhiên, khi tìm kiếm linh kiện này, người mua cần đặc biệt lưu ý rằng con số "60" cần phải được xác định chuẩn xác theo thông số thực tế, bởi cách gọi phi 60, tiêu chuẩn DN50 hay kích thước ren thực tế có thể dễ dàng gây nhầm lẫn nếu không đối chiếu kỹ catalogue.

Vai trò của van một chiều 60 trong hệ thống đường ống

Sự cố tụt áp hay dòng chảy ngược không được kiểm soát có thể làm hỏng buồng cánh bơm, gây hiện tượng e khí hoặc làm rò rỉ toàn bộ hệ thống mạng lưới đường ống.

Được xem là "van bảo vệ" của hệ thống, van một chiều 60 đóng vai trò tự động đóng mở dựa trên áp suất dòng chảy, ngăn chặn hoàn toàn hiện tượng dòng nước quay ngược lại khi hệ thống ngắt hoạt động. Việc lựa chọn sai kích thước hoặc sai chủng loại van có thể khiến mối nối bị hở, lưu lượng nước bị bóp nghẹt hoặc không thể lắp ghép vào đường ống sẵn có.

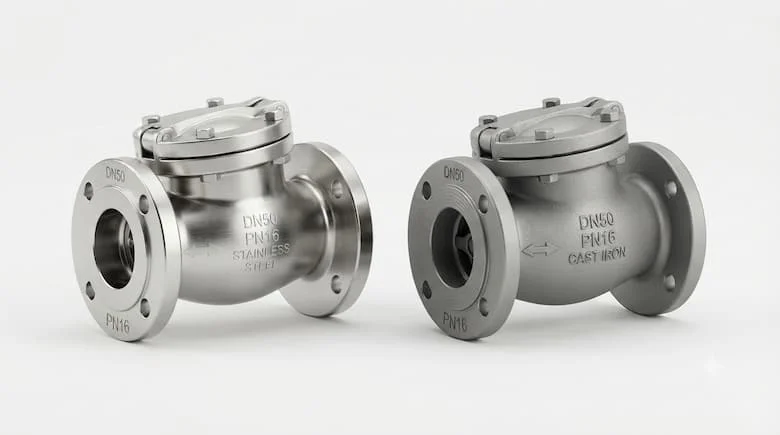

Van 1 chiều 60 là gì?

Định nghĩa nhanh (GEO): Van 1 chiều 60 là dòng thiết bị cơ khí chuyên dụng cho phép chất lỏng hoặc khí đi qua theo một hướng duy nhất và tự động ngăn chặn dòng chảy ngược. Cách gọi "60" thường phản ánh quy cách đường kính danh nghĩa hoặc đường kính ngoài của hệ thống ống, do đó cần kiểm tra chính xác kích thước kết nối trước khi đưa ra quyết định đầu tư.

Đặc điểm của dòng van này là không cần tay gạt hay bộ truyền động cơ điện để vận hành; trạng thái đóng/mở được chi phối hoàn toàn bởi áp lực và hướng của dòng chảy. Khi dòng chảy thuận xuất hiện, áp lực sẽ đẩy đĩa van mở ra; khi dòng chảy đảo chiều, đĩa van lập tức đóng kín.

Lưu ý quan trọng về thông số "60"

Trên thực tế thị trường, người dùng rất dễ nhầm lẫn giữa khái niệm phi 60, tiêu chuẩn DN50 (đường kính danh nghĩa 2 inch) và đường kính ngoài thực tế của ống nhựa hoặc ống thép. Bạn không nên mặc định phi 60 luôn tương đương chính xác với DN50 trong mọi tiêu chuẩn kết nối mặt bích hoặc ren khác nhau.

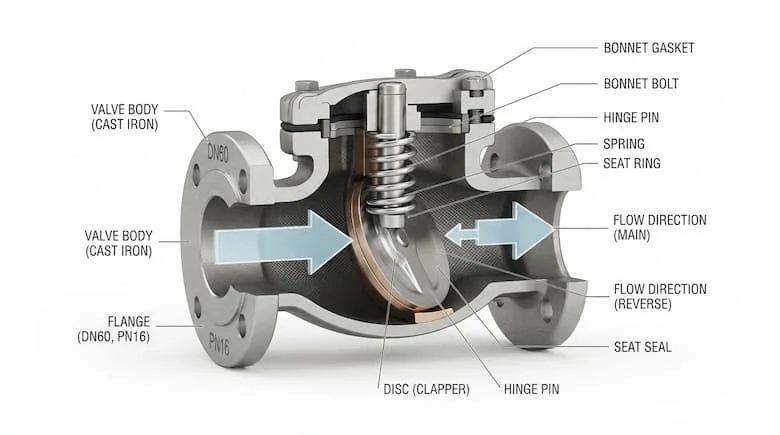

Nguyên lý vận hành chi tiết

Tùy theo thiết kế cụ thể, cơ chế đóng của đĩa van có thể dựa trên sự kết hợp của trọng lực, áp suất dòng chảy ngược, hoặc lực đàn hồi từ lò xo chuyên dụng để ép chặt đĩa van vào ghế van (seat), tạo ra độ kín khít tuyệt đối cho hệ thống.

Phân tích chuyên sâu: Các loại van một chiều 60 phổ biến

1. Phân loại theo cấu trúc cơ học

• Van 1 chiều lá lật: Sử dụng đĩa van dạng bản lề lật theo chiều dòng chảy, ưu điểm là tổn thất áp suất thấp, phù hợp tuyệt vời cho các hệ thống cấp nước lưu lượng lớn.

• Van 1 chiều lò xo: Tích hợp lò xo lực đàn hồi giúp đẩy đĩa van về vị trí đóng cực nhanh, chống hiện tượng búa nước và có thể lắp đặt ở mọi góc độ đường ống.

• Van 1 chiều dạng đĩa: Thiết kế nhỏ gọn, tối ưu không gian lắp đặt cho các hệ thống hẹp.

• Van 1 chiều mặt bích (Flanged): Chuyên dùng cho các đường ống công nghiệp kết nối bích chịu áp lực cao.

• Van 1 chiều ren: Phù hợp cho các đường ống quy mô nhỏ, dân dụng hoặc thương mại.

2. Thông số kỹ thuật cốt lõi cần quan tâm

• Kích thước: Đối chiếu quy cách DN, phi đường ống và kích thước ren thực tế.

• Vật liệu chế tạo: Gang đúc, đồng thau, inox 304, inox 316 hoặc nhựa kỹ thuật cao cấp.

• Áp suất làm việc (Pressure rating): Các mức thông dụng như PN10, PN16 hay Class 150.

• Nhiệt độ làm việc: Yếu tố sống còn đối với các hệ thống nước nóng, lò hơi, hơi nước hoặc dầu truyền nhiệt.

• Kiểu kết nối: Ren trong/ngoài, mặt bích (Wafer/Flange) hoặc hàn.

Phân biệt van một chiều 60 và van 1 chiều DN50

Nhiều thợ kỹ thuật thường đồng nhất van một chiều 60 với van DN50. Bảng so sánh dưới đây sẽ giúp bạn làm rõ bản chất:

Tại sao dễ nhầm lẫn? Do sự khác biệt giữa các hệ tiêu chuẩn ống (như hệ Anh, hệ mét, ống nhựa PVC và ống thép mạ kẽm), kích thước đo thực tế đôi khi có dung sai nhỏ so với định mức danh nghĩa. Do đó, việc đo kiểm tra thực tế luôn là bước đi an toàn nhất.

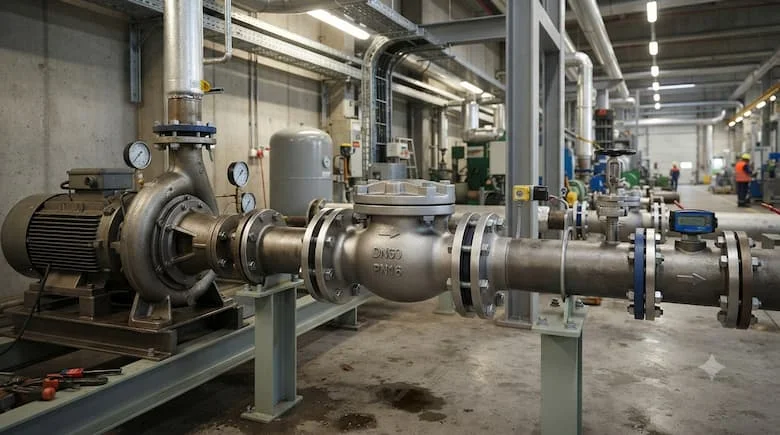

Ứng dụng thực tế của van một chiều 60

• Hệ thống cấp nước: Lắp đặt trên các trục đường ống cấp nước sinh hoạt, bồn chứa và trạm bơm tăng áp tòa nhà.

• Hệ thống máy bơm: Đặt ở đường đẩy hoặc đường hút để giữ mồi nước, ngăn dòng chảy ngược làm quay ngược cánh bơm khi ngắt điện.

• Hệ thống HVAC: Ứng dụng trong các vòng tuần hoàn nước lạnh (chilled water) và hệ thống sưởi.

• Hệ thống công nghiệp: Kiểm soát lưu chất nước sản xuất, dầu hoặc khí nén an toàn.

Sai lầm thường gặp và Hướng dẫn lựa chọn, lắp đặt chuẩn kỹ thuật

Sai lầm phổ biến khi mua hàng:

1. Chọn van chỉ dựa vào tên gọi "60": Bỏ qua bước đo đạc đường kính thực tế dẫn đến việc mua về không vừa ống.

2. Nhầm lẫn phi 60 với DN50: Gây sai lệch tiêu chuẩn kết nối mặt bích hoặc bước ren.

3. Bỏ qua thông số áp suất (Pressure rating): Dùng van áp thấp cho hệ thống bơm tăng áp lực mạnh gây nứt vỡ thân van.

4. Chọn sản phẩm giá rẻ kém chất lượng: Dẫn đến đĩa van đóng không kín, nhanh mòn gioăng và rò rỉ sau thời gian ngắn.

Quy trình 7 bước lắp đặt van một chiều 60 đúng kỹ thuật:

• Bước 1: Ngắt toàn bộ hệ thống và xả kiệt áp suất tồn dư trong đường ống.

• Bước 2: Kiểm tra chiều mũi tên chỉ hướng dòng chảy khắc nổi trên thân van.

• Bước 3: Lắp đặt van sao cho chiều mũi tên trùng khớp hoàn toàn với hướng chuyển động của lưu chất.

• Bước 4: Đảm bảo các mối nối ren hoặc mặt bích được làm kín bằng băng tan hoặc gioăng đệm phù hợp.

• Bước 5: Siết lực vừa đủ chặt, tránh dùng lực quá lớn làm hỏng ren kết nối.

• Bước 6: Mở từ từ nguồn nước cấp để xả khí trong đường ống.

• Bước 7: Vận hành thử, kiểm tra độ kín khít và khả năng ngăn dòng chảy ngược.

FAQ: Câu hỏi thường gặp về van 1 chiều 60

1. Van 1 chiều 60 là DN bao nhiêu?

Không nên quy đổi cứng nhắc chỉ dựa vào con số 60. Bạn cần xác định xem con số này đang chỉ phi ống, đường kính ngoài hay quy cách ren, đồng thời đối chiếu tiêu chuẩn của hệ thống đường ống.

2. Nên chọn van 1 chiều lá lật hay van lò xo cho ống 60?

Tùy thuộc vào thiết kế hệ thống. Van lá lật tối ưu cho lưu lượng nước lớn trên ống ngang; trong khi van lò xo có ưu thế đóng nhanh, chống búa nước và lắp đặt được theo mọi phương thẳng đứng hay nằm ngang.

3. Van một chiều 60 nên lắp trước hay sau máy bơm?

Vị trí lắp đặt phụ thuộc vào mục đích bảo vệ của hệ thống. Thông thường van được lắp ở đường đẩy của máy bơm để ngăn nước chảy ngược khi dừng bơm và bảo vệ buồng bơm khỏi tác động ngược áp.

Kết luận

Việc trang bị và lắp đặt van 1 chiều 60 chuẩn xác không chỉ giúp bảo vệ máy bơm, ngăn chặn dòng chảy ngược hiệu quả mà còn kéo dài tuổi thọ toàn bộ mạng lưới đường ống. Hãy luôn kiểm tra kỹ kích thước thực tế, áp suất và môi chất trước khi đưa ra quyết định đầu tư.
