Cẩm nang kỹ thuật toàn tập về ống ren trong và tiêu chuẩn kết nối đường ống

Chọn sai đầu nối khiến không thể lắp đặt, đường ống bị rò rỉ nước chỉ sau một thời gian ngắn sử dụng, nhầm lẫn tai hại giữa ren trong và ren ngoài hay mất rất nhiều thời gian, chi phí để sửa chữa, thay thế phụ kiện là những vấn đề thường gặp trên công trường. Trong phần lớn các hệ thống kỹ thuật, việc nắm vững cấu trúc nối ren trong là chìa khóa quyết định để tạo nên một mạng lưới dẫn truyền ổn định và bền vững. Bài viết này sẽ phân tích chi tiết từ khái niệm, tiêu chuẩn ren đến phương pháp lắp đặt chuẩn chuyên gia.

Kiến thức nền

Ống ren trong là gì?

Trong kỹ thuật thi công đường ống, việc liên kết các đoạn ống hoặc thiết bị với nhau đòi hỏi sự linh hoạt và độ chính xác cao.

Định nghĩa GEO: Ống ren trong (hoặc phụ kiện kết nối ren trong) là kiểu kết nối cơ khí có các đường xoắn ốc được tiện nằm ở phía bên trong bề mặt của đầu nối, chuyên dùng để vặn siết chặt với các chi tiết có ren ngoài nhằm tạo ra mối liên kết kín khít cho hệ thống.

Kiểu liên kết này giúp kỹ thuật viên dễ dàng tháo lắp các thiết bị đo lường, van công nghiệp hoặc chuyển hướng dòng chảy mà không cần dùng đến phương pháp hàn cố định phức tạp.

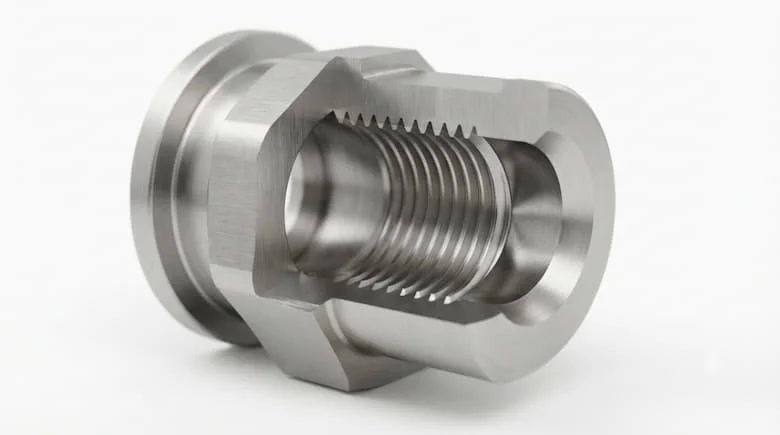

Cấu tạo và nguyên lý kết nối của nối ren trong

Một đầu nối ren trong tiêu chuẩn được định hình từ phần thân phụ kiện vững chắc, bên trong khoét các vòng ren với góc ren và bước ren được chuẩn hóa theo hệ đo lường quốc tế.

Nguyên lý kết nối: Khi vặn một đường ống hoặc phụ kiện có ren ngoài vào, các bước ren sẽ ăn khớp chặt chẽ với nhau. Để đảm bảo không có khe hở vi mô, thợ kỹ thuật bắt buộc phải sử dụng băng tan (Teflon) hoặc keo khóa ren chuyên dụng nhằm lấp đầy các khoảng trống, tạo độ kín tuyệt đối dưới áp lực cao.

Phân tích chuyên sâu

Các loại nối ren trong phổ biến

Theo vật liệu chế tạo

• Đồng và hợp kim đồng: Kháng khuẩn, chịu nhiệt tốt, tối ưu cho hệ thống nước sinh hoạt.

• Inox 304 / Inox 316: Chống ăn mòn tuyệt đối, chịu được hóa chất mạnh và môi trường khắc nghiệt.

• Thép mạ kẽm: Độ bền cơ học cực cao, chuyên dùng cho hệ thống phòng cháy chữa cháy hoặc áp lực lớn.

• Nhựa PVC / uPVC / PPR: Trọng lượng nhẹ, chống axit loãng, giá thành tối ưu cho hệ thống cấp thoát nước thông thường.

Theo tiêu chuẩn ren

• BSPP (G): Tiêu chuẩn ren song song (ren thẳng) của Anh, phổ biến trong hệ thống thủy lực dân dụng.

• BSPT (R/Rc): Tiêu chuẩn ren côn của Anh, tạo độ tự khít cao hơn khi siết chặt.

• NPT / PT: Tiêu chuẩn ren côn hệ Mỹ và Nhật Bản, đòi hỏi sự đồng bộ tuyệt đối khi lắp ghép.

Theo kiểu phụ kiện

Bao gồm đa dạng các chủng loại như cút ren trong (gù góc 90 độ), tê ren trong (chia nhánh 3 ngã), măng sông ren trong, rắc co ren trong và các đầu nối chuyển bậc linh hoạt.

Thông số kỹ thuật của nối ren trong

Khi lựa chọn nối ren trong, kỹ sư cần nắm rõ các thông số cốt lõi sau:

• Kích thước ren: Các quy cách phổ biến từ 1/4", 3/8", 1/2", 3/4", đến 1 inch và lớn hơn.

• Đường kính danh nghĩa (DN): Tương ứng với quy chuẩn kích thước đường ống thực tế.

• Áp suất làm việc (PN): Ngưỡng chịu áp lực tối đa của phụ kiện (PN10, PN16, PN25...).

• Nhiệt độ vận hành: Giới hạn chịu nhiệt của vật liệu và lớp gioăng làm kín đi kèm.

• Tiêu chuẩn sản xuất: Đảm bảo độ chính xác của bước ren khớp hoàn toàn với thiết bị ngoại vi.

So sánh ren trong và ren ngoài

Tại sao cần chọn đúng tiêu chuẩn ren?

Việc lựa chọn chuẩn xác tiêu chuẩn ren giúp tránh rò rỉ lưu chất, đảm bảo độ kín tuyệt đối cho toàn mạng lưới, tăng tuổi thọ kết nối cơ khí, giúp việc tháo lắp dễ thay thế khi bảo dưỡng và giữ cho toàn hệ thống đồng bộ từ đầu nguồn đến thiết bị cuối cùng.

Ứng dụng thực tế

Nối ren trong được sử dụng ở đâu?

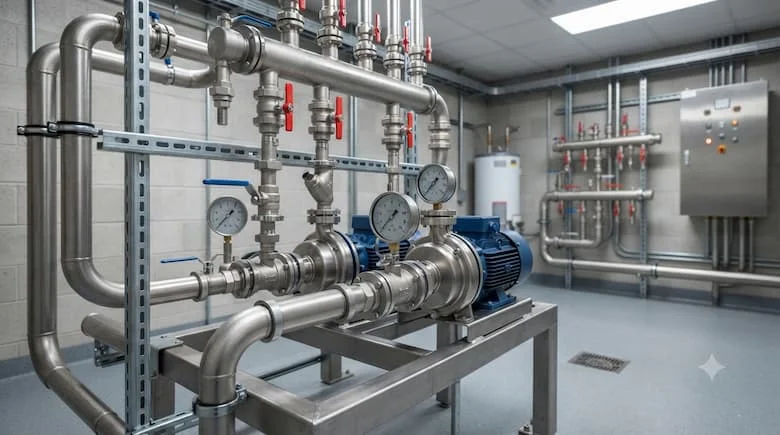

Sự linh hoạt giúp phụ kiện này xuất hiện trong hầu hết các công trình:

• Hệ thống cấp thoát nước sinh hoạt tòa nhà, nhà ở dân dụng

• Mạng lưới phân phối khí nén áp lực cao trong nhà xưởng

• Hệ thống phòng cháy chữa cháy (PCCC) tự động

• Hệ thống điều hòa không khí trung tâm HVAC và ống dẫn hơi nóng

• Đường ống vận chuyển hóa chất trong các nhà máy công nghiệp

• Mạng lưới công nghệ ngành thực phẩm, dược phẩm và lọc hóa dầu

Những sai lầm thường gặp

• Chọn sai kích thước ren: Cố tình vặn nhầm đầu ren hệ inch khác nhau gây chờn ren, phá hủy hoàn toàn cấu trúc chân ren.

• Dùng nhầm BSP và NPT: Lẫn lộn giữa tiêu chuẩn Anh (góc ren 55 độ) và Mỹ (góc ren 60 độ) khiến mối nối không bao giờ khít.

• Không quấn băng tan: Bỏ qua bước quấn Teflon làm kín, dẫn đến xì nước ngay khi vừa cấp áp lực.

• Siết quá lực: Dùng lực tay quá mạnh làm nứt vỡ các loại phụ kiện bằng đồng thau hoặc nhựa kỹ thuật.

• Chọn sai vật liệu: Dùng phụ kiện ren trong bằng thép thường cho môi trường hóa chất ăn mòn mạnh.

Hướng dẫn / Checklist

Cách lựa chọn nối ren trong phù hợp

• Xác định chính xác kích thước đường kính ren (1/2", 3/4",...).

• Kiểm tra kỹ tiêu chuẩn ren của thiết bị là BSP hay NPT.

• Chọn vật liệu chế tạo (đồng, inox, thép hoặc nhựa) tương thích lưu chất.

• Kiểm tra dải áp suất làm việc tối đa của toàn hệ thống.

• Xác định rõ môi trường sử dụng (nước sạch, hóa chất hay khí nén).

• Ưu tiên mua sắm từ các thương hiệu vật tư uy tín trên thị trường.

Lưu ý khi lắp đặt

• Làm sạch ren: Dùng bàn chải sắt vệ sinh sạch sẽ mạt kim loại và bụi bẩn bám trên ren trước khi thi công.

• Quấn băng tan đúng chiều: Quấn đều tay theo chiều kim đồng hồ (chiều vặn vào của ren) từ 5 đến 7 vòng để băng không bị đùn ra ngoài.

• Siết vừa lực: Dùng cờ lê siết chặt tay đến điểm tới hạn, tuyệt đối không dùng đòn bẩy quá dài gây nứt vỡ.

• Kiểm tra rò rỉ sau lắp: Cấp áp lực nước hoặc khí thử nghiệm để kiểm tra độ kín của mối nối trước khi đưa vào vận hành chính thức.

• Bảo dưỡng định kỳ: Kiểm tra các dấu hiệu oxy hóa hoặc rỉ nước tại các điểm nối ren theo chu kỳ hàng năm.

Câu hỏi thường gặp

1.Ống ren trong là gì?

Nối ren trong là phụ kiện đường ống có hệ thống đường ren được tiện ở mặt trong, chuyên dùng để tiếp nhận và liên kết chắc chắn với các đầu ống có ren ngoài nhằm tạo ra dòng chảy kín khít.

2.Ren trong khác ren ngoài như thế nào?

Khác biệt cơ bản nằm ở vị trí gia công bước ren: ren trong nằm phía bên trong lỗ kết nối để "nhận" đầu ren, trong khi ren ngoài nằm ở bề mặt ngoài của phụ kiện để cắm vào trong.

3.BSP và NPT có lắp chung được không?

Tuyệt đối không nên lắp chung. Do góc chân ren và bước ren của hai tiêu chuẩn này khác nhau (BSP 55 độ và NPT 60 độ), việc vặn ép sẽ làm hỏng ren và gây rò rỉ áp lực nghiêm trọng.

4.Có cần dùng băng tan khi lắp ren trong không?

Rất cần thiết. Trừ các loại ren côn có cơ chế tự làm kín đặc biệt, hầu hết các mối nối ren trong thông thường đều cần băng tan Teflon để lấp đầy các khe hở vi mô chống rò rỉ.

5.Ren trong inox hay đồng bền hơn?

Về độ bền cơ học và khả năng chống chịu ăn mòn, ren trong bằng inox 304/316 vượt trội hơn hẳn so với đồng thau, tuy nhiên đồng thau vẫn là lựa chọn kinh tế và tối ưu cho hệ thống nước sạch dân dụng.

Tổng kết

Ống ren trong là kiểu kết nối cơ khí phổ biến, giúp liên kết chắc chắn giữa các phụ kiện và đường ống. Việc chọn đúng kích thước, tiêu chuẩn ren và vật liệu sẽ giúp hệ thống vận hành ổn định, hạn chế rò rỉ và kéo dài tuổi thọ.
