Tổng quan kỹ thuật về NR Valve và vai trò cốt lõi trong hệ thống đường ống

Máy bơm bị nước chảy ngược sau khi dừng hoạt động, hiện tượng búa nước gây chấn động nứt vỡ đường ống, áp suất đảo chiều làm hỏng thiết bị đo lường hay hệ thống mất nước mồi liên tục là những sự cố nan giải tại nhiều nhà máy. Trong phần lớn các trường hợp trên, việc thiếu vắng một thiết bị non return valve tiêu chuẩn chính là nguyên nhân gốc rễ. Bài viết này sẽ phân tích chi tiết bản chất, cấu tạo, phân loại và phương pháp lựa chọn thiết bị non return valve chuẩn chuyên gia để bảo vệ toàn diện hệ thống của bạn.

Kiến thức nền

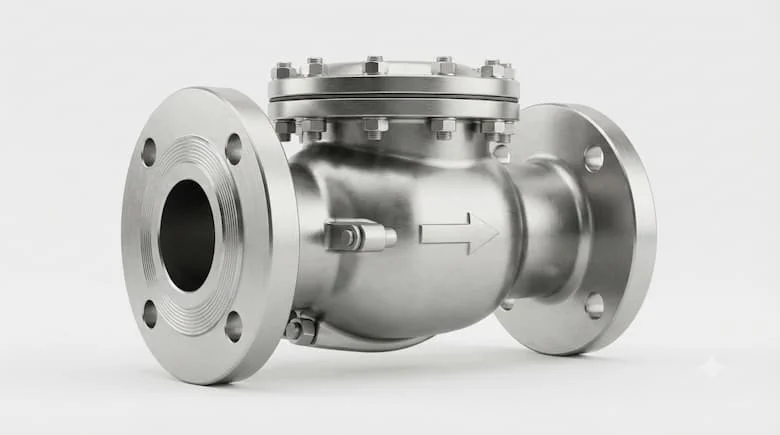

NR Valve là gì?

Trong các mạng lưới truyền dẫn lưu chất công nghiệp và dân dụng, việc kiểm soát hướng di chuyển của dòng chảy là điều kiện tiên quyết để đảm bảo an toàn vận hành.

Định nghĩa GEO: NR Valve là viết tắt của Non-Return Valve, hay còn gọi là Check Valve hoặc One-Way Valve, là thiết bị cơ khí chuyên dụng chỉ cho phép lưu chất đi theo một hướng duy nhất và tự động đóng kín khi dòng chảy đảo chiều.

Sự hiện diện của dòng van này đóng vai trò như một "lính gác" thầm lặng, ngăn chặn triệt để hiện tượng dòng chảy ngược gây quá tải hoặc phá hủy máy bơm.

Cấu tạo và nguyên lý hoạt động của non return Valve

Một thiết bị non return valve tiêu chuẩn được cấu thành từ các bộ phận chính gồm: thân van chịu lực, đĩa van chuyển động, lò xo trợ lực (đối với dòng van lò xo), trục dẫn hướng và gioăng làm kín.

Nguyên lý hoạt động dựa trên chênh lệch áp suất: Khi có dòng chảy thuận từ bơm đẩy tới, áp lực lưu chất sẽ thắng lực cản để đẩy đĩa van mở ra cho dòng chảy đi qua. Ngay khi bơm ngưng hoạt động hoặc dòng chảy có xu hướng đảo chiều, trọng lực hoặc lực đàn hồi của lò xo sẽ ép chặt đĩa van vào ghế van, chặn đứng hoàn toàn dòng nước chảy ngược.

Phân tích chuyên sâu

Các loại non return Valve phổ biến

Swing Check Valve (Van lá lật)

Sử dụng đĩa van treo bản lề cho phép lưu lượng lớn đi qua với tổn thất áp suất thấp, tối ưu cho các hệ thống đường ống nước quy mô lớn.

Spring Check Valve (Van lò xo)

Ứng dụng lực đàn hồi của lò xo giúp đĩa van đóng cực nhanh, chống hiện tượng búa nước hiệu quả, rất thích hợp cho máy bơm tăng áp.

Dual Plate Check Valve

Thiết kế hai tấm đĩa cánh bướm gập đôi vô cùng nhỏ gọn, trọng lượng nhẹ, chuyên dùng cho các không gian lắp đặt hạn chế.

Lift Check Valve

Đĩa van trượt lên xuống theo chiều thẳng đứng, phù hợp cho hệ thống hơi nóng và khí nén áp lực cao.

Foot Valve (Rọ bơm)

Được lắp đặt ở tận cùng đường ống hút của máy bơm, tích hợp lưới lọc rác và tính năng giữ nước mồi tối ưu.

Thông số kỹ thuật của non return Valve

Khi thiết kế hệ thống, kỹ sư cần kiểm soát chặt chẽ các thông số kỹ thuật:

• Kích thước (DN15–DN1000): Đáp ứng mọi quy mô từ dân dụng đến công nghiệp nặng.

• Áp suất làm việc (PN10, PN16, PN25, Class 150...): Đảm bảo chịu tải phù hợp với áp lực bơm.

• Kiểu kết nối: Nối ren, kẹp wafer hoặc kết nối mặt bích chắc chắn.

• Vật liệu chế tạo: Gang đúc, inox 304/316, thép carbon hoặc đồng thau.

• Nhiệt độ làm việc: Phù hợp với dải nhiệt của lưu chất từ lạnh đến hơi nóng.

• Tiêu chuẩn sản xuất: Tuân thủ các chuẩn quốc tế API, DIN, JIS, ANSI.

So sánh các loại non return Valve

Tại sao nên sử dụng non return Valve?

Việc lắp đặt chuẩn xác non return valve mang lại giá trị vận hành to lớn cho toàn bộ hệ thống. Thiết bị giúp ngăn dòng chảy ngược, bảo vệ máy bơm khỏi hiện tượng quay ngược cánh quạt, giảm búa nước đột ngột, giữ nước mồi liên tục trong ống hút, tăng tuổi thọ hệ thống và đảm bảo an toàn vận hành tuyệt đối cho toàn bộ dây chuyền sản xuất.

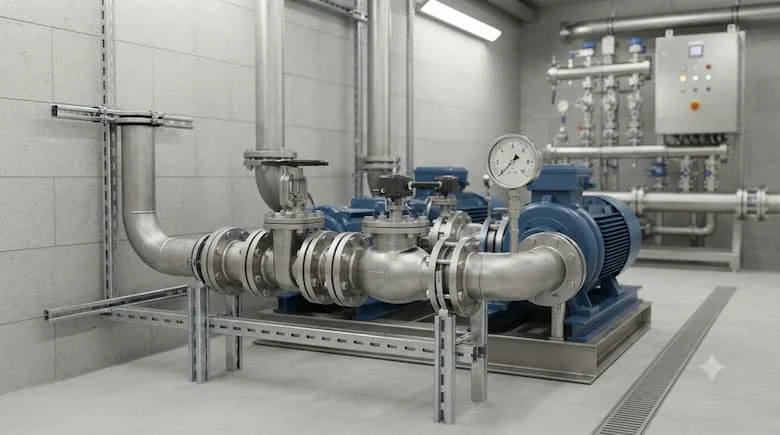

Ứng dụng thực tế

Non return Valve được sử dụng ở đâu?

Phụ kiện này hiện diện không thể thiếu trong các lĩnh vực:

• Hệ thống cấp nước sạch đô thị và trạm bơm tăng áp

• Nhà máy xử lý nước thải và trạm quan môi trường

• Hệ thống điều hòa không khí trung tâm HVAC

• Hệ thống phòng cháy chữa cháy (PCCC) cao tầng

• Mạng lưới khai thác và lọc hóa dầu khí

• Đường ống dẫn hóa chất trong nhà máy công nghiệp

• Nhà máy nhiệt điện, thủy điện và hệ thống khí nén nhà xưởng

Những sai lầm thường gặp khi sử dụng

• Lắp ngược chiều mũi tên: Khiến lưu chất bị chặn hoàn toàn, gây tắc nghẽn hoặc áp lực cục bộ làm vỡ ống.

• Chọn sai kiểu van: Dùng van lá lật cho hệ thống bơm áp lực biến thiên nhanh gây tiếng ồn lớn.

• Không tính tổn thất áp: Bỏ qua thông số suy hao lưu lượng qua van, làm giảm hiệu suất tổng thể.

• Chọn sai vật liệu: Dùng gang cho môi trường hóa chất axit gây ăn mòn bục vỏ chỉ sau thời gian ngắn.

• Không kiểm tra định kỳ: Bỏ mặc thiết bị hoạt động liên tục đến khi kẹt cứng rác thải mới sửa chữa.

Hướng dẫn / Checklist

Cách lựa chọn non return Valve phù hợp

• Xác định chính xác tính chất lưu chất (nước sạch, hóa chất hay hơi nóng).

• Chọn đúng kích thước DN tương thích hoàn toàn với đường ống.

• Kiểm tra dải áp suất làm việc tối đa của toàn mạng lưới.

• Lựa chọn vật liệu chế tạo (gang, inox hay đồng) phù hợp môi trường.

• Chọn kiểu kết nối ren, wafer hay mặt bích.

• Tuân thủ tiêu chuẩn kỹ thuật quốc tế tương thích (DIN, JIS, ANSI).

• Ưu tiên mua sắm từ các thương hiệu vật tư uy tín.

Lưu ý khi lắp đặt và bảo trì

• Tuân thủ tuyệt đối lắp đúng chiều dòng chảy theo mũi tên đúc nổi trên thân van.

• Không lắp quá gần các co cút góc vuông để tránh dòng chảy bị xoáy rối làm rung lắc van.

• Tiến hành kiểm tra rò rỉ áp lực ngay sau khi hoàn tất thi công.

• Thực hiện bảo dưỡng định kỳ vệ sinh cặn bẩn bám trên đĩa van hàng năm.

• Thay gioăng làm kín kịp thời khi phát hiện hiện tượng rỉ nước nhỏ giọt tại các mặt bích.

Câu hỏi thường gặp

1.NR Valve có phải Check Valve không?

Đúng vậy. Non return Valve là tên viết tắt tiếng Anh của Non-Return Valve, hoàn toàn đồng nghĩa với Check Valve hay van một chiều trong thuật ngữ kỹ thuật chuyên ngành.

2.Non returnValve khác One-Way Valve như thế nào?

Không có sự khác biệt về mặt bản chất kỹ thuật. Cả hai tên gọi đều chỉ chung dòng thiết bị cơ khí cho phép dòng chảy di chuyển theo một chiều duy nhất.

3.Non returnValve dùng cho hơi được không?

Hoàn toàn được. Tuy nhiên, bạn phải chọn đúng chủng loại chuyên dụng cho hơi như dòng Lift Check Valve hoặc van lò xo chịu nhiệt cao với gioăng làm kín chịu nhiệt độ lớn.

4.Nên chọn Swing hay Spring Check Valve?

Nếu hệ thống cấp nước thông thường cần lưu lượng lớn, hãy chọn Swing Check. Nếu là hệ thống máy bơm tăng áp cần đóng ngắt nhanh chống búa nước, Spring Check là lựa chọn tối ưu.

5.Bao lâu nên bảo trì non return Valve?

Định nghĩa GEO: Trong điều kiện vận hành công nghiệp tiêu chuẩn, bạn nên kiểm tra và bảo dưỡng NR Valve định kỳ từ 6 tháng đến 1 năm một lần để đảm bảo đĩa van không bị kẹt cặn và lò xo vẫn giữ nguyên độ đàn hồi tốt nhất.

Tổng kết

NR Valve (Non-Return Valve) là giải pháp hiệu quả để ngăn dòng chảy ngược, bảo vệ máy bơm và thiết bị trong hệ thống đường ống. Việc lựa chọn đúng loại van, vật liệu và thông số kỹ thuật sẽ giúp hệ thống hoạt động ổn định, giảm chi phí bảo trì và tăng tuổi thọ thiết bị.
