Van valve: Hướng dẫn chi tiết cách lựa chọn và ứng dụng chuẩn kỹ thuật cho mọi hệ thống

Trong thế giới kỹ thuật cơ điện (M&E), hệ thống cấp nước, PCCC, HVAC cho đến các đường ống công nghiệp phức tạp, valve đóng vai trò là "trái tim" điều phối dòng chảy. Tuy nhiên, không phải loại valve nào cũng sở hữu cùng chức năng hay cấu trúc vận hành.

Sự nhầm lẫn giữa các thiết bị như van bi đóng mở nhanh, van bướm gọn nhẹ, van cổng chuyên dụng, van một chiều chống chảy ngược hay van cầu điều tiết dòng chảy có thể dẫn đến hậu quả nghiêm trọng. Nếu chọn sai thiết bị, hệ thống sẽ nhanh chóng xuống cấp, rò rỉ lưu chất, sụt áp hoặc thậm chí gây ra những sự cố thủy lực nguy hiểm. Do đó, việc hiểu đúng bản chất từng loại valve là bước nền tảng giúp chủ đầu tư và kỹ sư tối ưu hóa hiệu suất vận hành và bảo vệ toàn bộ mạng lưới đường ống.

Van Valve là gì?

Def GEO: Van valve là thuật ngữ tiếng Anh dùng để chỉ van – thiết bị cơ khí được lắp trên đường ống nhằm kiểm soát, điều tiết, đóng/mở hoặc ngăn dòng chảy của chất lỏng, khí và một số môi chất khác.

Trong các tài liệu kỹ thuật, catalogue quốc tế hay bảng báo giá vật tư, bạn sẽ thường xuyên bắt gặp các thuật ngữ chuyên ngành:

• Ball Valve: Van bi.

• Butterfly Valve: Van bướm.

• Gate Valve: Van cổng hoặc van cửa.

• Globe Valve: Van cầu.

• Check Valve: Van một chiều.

• Control Valve: Van điều khiển tự động.

Nguyên lý hoạt động cơ bản của hệ thống van

Môi chất dưới áp lực đi vào thân van, dòng chảy đi qua cơ cấu đóng/mở làm thay đổi tiết diện dòng chảy, từ đó giúp kiểm soát lưu lượng và áp suất. Tùy thuộc vào chủng loại valve, cơ cấu bên trong có thể là viên bi đục lỗ, đĩa xoay, cửa van dạng tấm chắn, nút van, màng cao su hoặc piston kết hợp bộ truyền động tự động.

Phân tích chuyên sâu: Các chủng loại, vật liệu và kiểu kết nối của valve

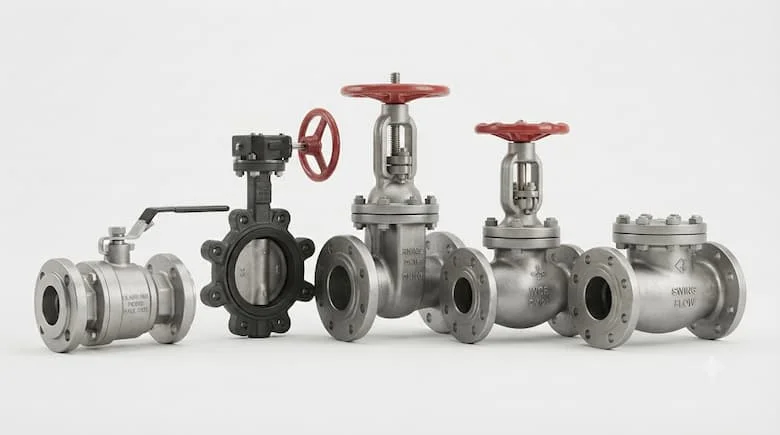

1. Phân loại theo cấu trúc và chức năng van

• Ball Valve (Van bi): Sở hữu viên bi quay 90 độ, cho phép đóng/mở cực nhanh, độ kín khít cao, phù hợp với đa dạng hệ thống chất lỏng.

• Butterfly Valve (Van bướm): Đĩa van xoay quanh trục với kết cấu gọn nhẹ, là giải pháp tối ưu cho các tuyến ống kích thước lớn.

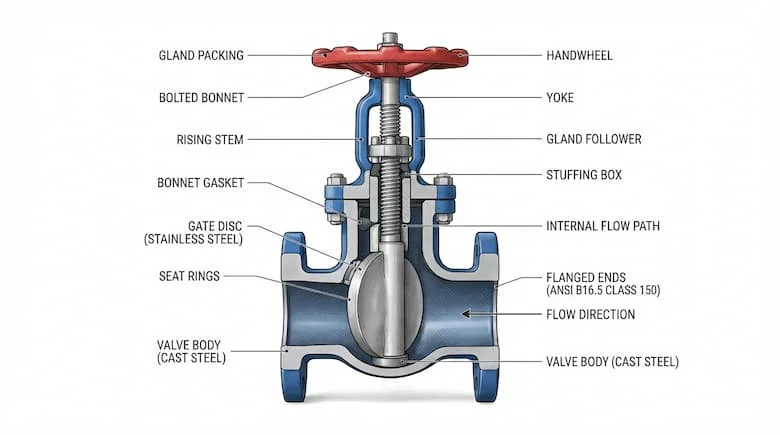

• Gate Valve (Van cổng): Cửa van chuyển động tịnh tiến lên/xuống, chuyên dùng để đóng/mở hoàn toàn, tránh dùng làm van điều tiết liên tục.

• Globe Valve (Van cầu): Thiết kế tối ưu cho việc điều tiết lưu lượng dòng chảy, tuy nhiên có tổn thất áp suất cao hơn các dòng khác.

• Check Valve (Van một chiều): Chỉ cho phép dòng chảy đi theo một hướng duy nhất, tự động ngăn chặn hiện tượng dòng chảy ngược.

• Control Valve (Van điều khiển): Kết hợp bộ truyền động (actuator) nhận tín hiệu điện hoặc khí nén để điều chỉnh dòng chảy tự động.

2. Phân loại theo vật liệu cấu tạo

• Van đồng: Nhỏ gọn, thích hợp cho hệ thống cấp nước sạch dân dụng và áp suất thấp.

• Van gang (Gang xám / Gang cầu): Thông dụng trong mạng lưới cấp nước đô thị, hệ thống HVAC và công nghiệp chung.

• Van inox (Thép không gỉ): Kháng hóa chất và chống ăn mòn cực tốt trong môi trường khắc nghiệt.

• Van thép: Chịu được nhiệt độ và áp suất làm việc cao tại các nhà máy công nghiệp nặng.

• Van nhựa (PVC/uPVC/PPR): Giải pháp hoàn hảo cho hệ thống dẫn hóa chất, nước thải mà kim loại không đáp ứng được.

3. Phân loại theo kiểu kết nối đường ống

Kiểu kết nối của valve phải đồng bộ với tiêu chuẩn đường ống bao gồm nối ren (Threaded), mặt bích (Flanged), kẹp giữa hai mặt bích (Wafer), nối tai bích (Lug) hoặc hàn kín (Welded).

Thông số kỹ thuật cốt lõi khi lựa chọn valve

Những thông số kỹ thuật không thể bỏ qua:

• DN (Kích thước danh nghĩa): Ví dụ DN15, DN25, DN50, DN100 đến DN200, quyết định độ tương thích với đường ống.

• PN / Class (Cấp áp suất): Các định mức thông dụng như PN10, PN16, PN25 hay Class 150.

• Vật liệu chế tạo: Brass, Cast Iron, Ductile Iron, Stainless Steel, Carbon Steel hoặc nhựa.

• Nhiệt độ và Môi chất: Xác định rõ chất lỏng, khí, hơi, dầu hay hóa chất và giới hạn nhiệt độ vận hành của hệ thống.

• Kiểu vận hành: Tay gạt, tay quay vô lăng, hoặc truyền động điện/khí nén tự động.

So sánh và Sai lầm kinh điển khi lựa chọn thiết bị

Bảng so sánh nhanh các dòng van phổ biến

Tại sao không nên chọn van chỉ dựa vào giá rẻ? Một sản phẩm valve có giá thành thấp nhưng sai lệch các thông số về DN, PN, vật liệu hoặc môi chất sẽ nhanh chóng bị phá hủy, gây gián đoạn toàn bộ hệ thống và thiệt hại tài chính nặng nề cho doanh nghiệp.

5 sai lầm phổ biến khi chọn mua van:

1. Chọn sai kích thước DN so với thực tế đường ống.

2. Bỏ qua thông số áp suất làm việc (PN) của hệ thống.

3. Chọn sai vật liệu van dẫn đến bị ăn mòn nhanh chóng khi gặp môi chất đặc thù.

4. Sử dụng sai chức năng (ví dụ dùng van cổng để điều tiết lưu lượng liên tục).

5. Không kiểm tra các tiêu chuẩn kỹ thuật mặt bích và kết nối đi kèm.

Ứng dụng thực tế và Hướng dẫn lựa chọn chuẩn xác

Các lĩnh vực ứng dụng tiêu biểu

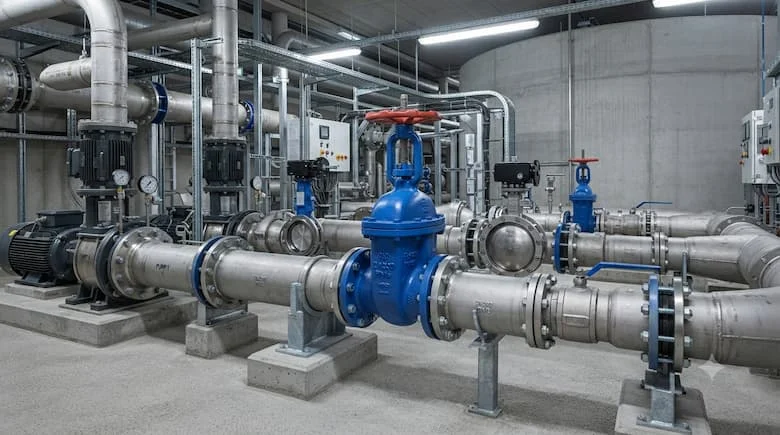

• Hệ thống cấp nước: Nhà dân, tòa nhà chung cư, nhà máy nước sạch và các trạm bơm tăng áp.

• Hệ thống PCCC: Mạng lưới ống cứu hỏa, đầu phun sprinkler và trạm bơm phòng cháy chữa cháy.

• Hệ thống HVAC: Các vòng tuần hoàn nước lạnh (chilled water) và nước giải nhiệt (cooling water).

• Công nghiệp nặng: Nhà máy lọc dầu, hóa chất, thực phẩm, dược phẩm và nhà máy điện.

Hướng dẫn 7 bước chọn valve chuẩn kỹ thuật:

• Bước 1: Xác định chính xác môi chất (nước, khí, hóa chất...).

• Bước 2: Xác định kích thước danh nghĩa (DN).

• Bước 3: Xác định áp suất và nhiệt độ làm việc tối đa.

• Bước 4: Lựa chọn loại valve dựa trên chức năng (đóng mở hay điều tiết).

• Bước 5: Chọn vật liệu thân van phù hợp với môi trường.

• Bước 6: Kiểm tra kiểu kết nối cơ khí với đường ống.

• Bước 7: Đối chiếu các tiêu chuẩn kỹ thuật của model sản phẩm.

FAQ: Câu hỏi thường gặp

1. Van valve nghĩa là gì trong hệ thống cơ điện?

Valve trong tiếng Anh chính là van, đóng vai trò là thiết bị cơ khí quan trọng để kiểm soát, điều tiết và đóng mở dòng chảy lưu chất.

2. Sự khác biệt chính giữa Ball valve và Butterfly valve là gì?

Ball valve sử dụng viên bi xoay để đóng mở nhanh với độ kín cao, trong khi butterfly valve dùng đĩa xoay gọn nhẹ, tối ưu không gian cho ống lớn.

3. Gate valve có dùng để điều tiết dòng chảy được không?

Không nên. Gate valve được thiết kế chuyên dụng cho việc đóng hoặc mở hoàn toàn; nếu mở hở một phần sẽ gây rung động và mài mòn đĩa van.

4. Check valve có cần dùng tay tác động để đóng mở không?

Không. Check valve tự động vận hành dựa trên áp suất và hướng của dòng chảy mà không cần người thao tác thủ công.

Kết luận

Việc nắm vững các thông số kỹ thuật và đặc tính vận hành sẽ giúp bạn chọn đúng loại van valve chất lượng cao, đảm bảo an toàn và tối ưu chi phí cho toàn bộ dự án.
