Valve một chiều – chi tiết nhỏ nhưng quyết định hướng dòng chảy

Một hệ thống bơm nước khi hoạt động hoàn toàn bình thường, nhưng ngay khi mô-tơ dừng lại, nước bị dồn ngược trở lại làm cánh quạt quay ngược và gây áp lực âm cho toàn bộ mạng lưới ống. Dòng chảy ngược không chỉ làm giảm tuổi thọ của máy bơm, phá hủy thiết bị đo lường mà còn tạo ra những tiếng va đập lớn gây rung chấn đường ống. Đây chính là thời điểm valve một chiều phát huy vai trò bảo vệ cốt lõi.

Tuy nhiên, cơ chế hoạt động của thiết bị này không đơn giản như vẻ ngoài. Làm thế nào để van 1 chiều có thể tự động đóng kín mà không cần con người tác động? Các biến thể phổ biến như van lá lật, van lò xo hay van bi khác nhau ở điểm nào? Việc lắp đặt sai vị trí hoặc chọn sai chủng loại có thể dẫn đến hậu quả nghiêm trọng gì cho hệ thống? Chọn mua thiết bị này không đơn thuần chỉ cần quan tâm đến kích thước đường ống; lưu chất, áp suất, tốc độ dòng chảy, vị trí lắp đặt và kiểu kết cấu đều chi phối trực tiếp đến hiệu quả vận hành thực tế.

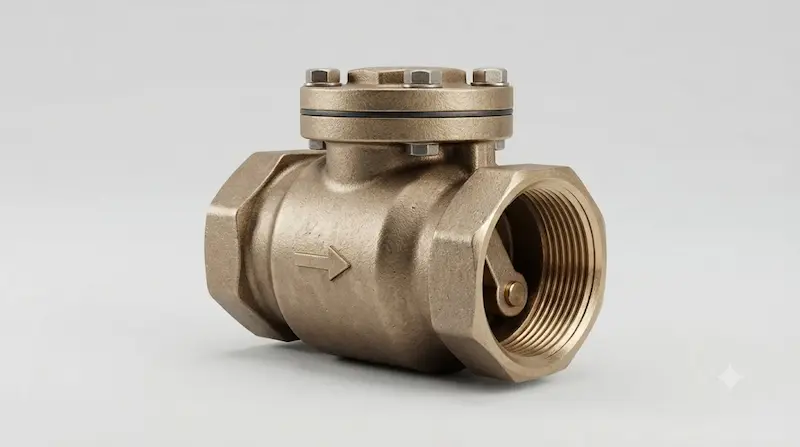

Valve một chiều là gì?

Valve một chiều là thiết bị cơ khí được lắp trên đường ống để cho phép lưu chất chảy theo một hướng và hạn chế hoặc ngăn dòng chảy ngược. Van thường tự động thay đổi trạng thái dựa trên hướng dòng chảy và chênh lệch áp suất, không cần người vận hành đóng mở trực tiếp.

Thiết bị này có tên gọi quốc tế là Check Valve hoặc Non-Return Valve, đóng vai trò như một cơ quan một chiều bảo vệ an toàn cho toàn bộ dây chuyền công nghiệp. Chúng được chế tạo từ nhiều loại vật liệu khác nhau như đồng thau, inox, gang đúc hay thép hợp kim tùy thuộc vào môi trường lưu chất. Do có nhiều cấu trúc cơ học khác nhau, người vận hành tuyệt đối không nên đánh đồng các dòng sản phẩm này với nhau khi thiết kế hệ thống.

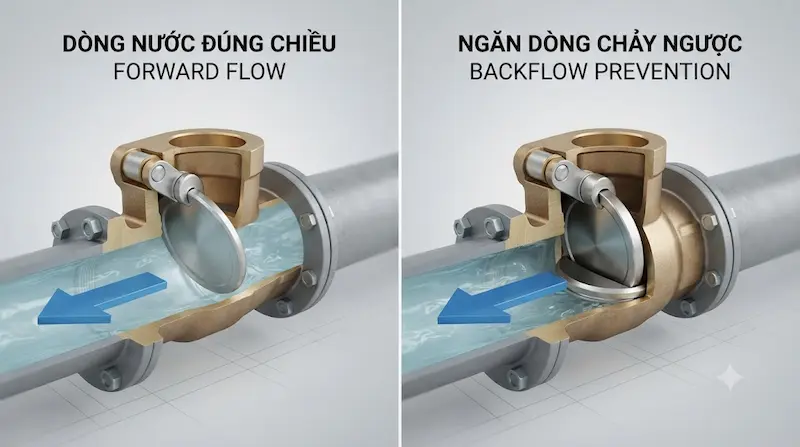

Nguyên lý hoạt động của Van một chiều

Khi áp lực dòng chảy di chuyển đúng chiều thiết kế, lực đẩy của lưu chất lớn hơn lực cản của cơ cấu đóng, đẩy đĩa van hoặc bi van mở ra để dòng chất lỏng đi qua thuận lợi. Ngay khi dòng chảy suy yếu hoặc có xu hướng đảo chiều, chênh lệch áp suất kết hợp cùng trọng lực hoặc lực căng của lò xo sẽ ép cơ cấu đóng trở lại vị trí ban đầu, ngăn chặn hoàn toàn dòng chảy ngược.

Hiệu quả vận hành của Van một chiều phụ thuộc vào các yếu tố vật lý sau:

• Chênh lệch áp suất giữa đầu vào và đầu ra của van.

• Tốc độ dòng chảy lưu chất tại thời điểm thay đổi trạng thái.

• Trọng lượng và đặc tính quán tính của đĩa van hoặc viên bi.

• Lực đàn hồi của lò xo (đối với dòng van lò xo chuyên dụng).

• Hướng lắp đặt thực tế trên đường ống thẳng đứng hoặc nằm ngang.

Khả năng ngăn dòng ngược nhanh chóng và tốc độ đóng van mượt mà là hai tiêu chí kỹ thuật quyết định tuổi thọ của thiết bị trong các hệ thống bơm áp lực cao.

Các loại Van một chiều phổ biến hiện nay

• Van một chiều lá lật (Swing Check Valve): Sử dụng đĩa van xoay quanh một trục bản lề cố định. Cấu tạo đơn giản, tổn thất áp suất thấp nhưng yêu cầu không gian lắp đặt lớn và cần chú ý hướng dòng chảy.

• Van một chiều lò xo (Spring Check Valve): Tích hợp lò xo đàn hồi để đẩy đĩa van về trạng thái đóng tức thì. Thiết bị phản ứng rất nhanh với dòng chảy ngược và cho phép lắp đặt theo nhiều góc độ khác nhau.

• Van một chiều bi (Ball Check Valve): Dùng một viên bi bằng cao su hoặc kim loại làm phần tử đóng mở. Thường gặp trong các hệ thống nước thải hoặc lưu chất có độ nhớt vừa phải.

• Van một chiều Wafer (Cánh bướm mỏng): Thiết kế thân van siêu mỏng, kẹp trực tiếp giữa hai mặt bích đường ống giúp tiết kiệm tối đa không gian lắp đặt cho các đường kính lớn.

• Van một chiều cánh bướm kép (Dual Plate): Sở hữu hai mảnh cánh van đóng mở đối xứng, tối ưu hóa tốc độ đóng van và giảm thiểu hiện tượng búa nước.

Thông số kỹ thuật cần quan tâm khi chọn valve một chiều

• Kích thước danh nghĩa (DN): Phải tương thích tuyệt đối với đường kính ngoài của ống, ví dụ DN15, DN20, DN25, DN40, DN50, DN80, DN100 đến DN150.

• Áp suất làm việc và áp suất định mức: Đảm bảo van chịu được áp lực tối đa của bơm và áp suất ngược sinh ra trong hệ thống.

• Nhiệt độ giới hạn: Yếu tố cực kỳ quan trọng khi ứng dụng cho hệ thống nước nóng, lò hơi, dầu truyền nhiệt hoặc hóa chất nóng.

• Vật liệu chế tạo: Cân nhắc giữa đồng thau, inox, gang hoặc thép hợp kim dựa trên tính chất hóa học của lưu chất.

• Kiểu kết nối cơ khí: Dạng nối ren thông dụng, kết nối mặt bích chắc chắn hoặc kẹp wafer tiết kiệm không gian.

• Đặc tính lưu chất: Nước sạch, nước thải, khí nén, dầu mỏ hay hóa chất ăn mòn đòi hỏi các dòng van chuyên dụng khác nhau.

• Tổn thất áp suất qua van: Thông số ảnh hưởng trực tiếp đến hiệu suất dòng chảy và công suất của bơm phía trước.

Van một chiều bằng đồng, inox và gang – nên chọn loại nào?

• Van một chiều đồng: Giải pháp kinh tế và tối ưu cho hệ thống nước dân dụng, đường ống kích thước nhỏ và vừa nhờ đặc tính gọn nhẹ, dễ lắp đặt với các mối nối ren.

• Van một chiều inox: Lựa chọn bắt buộc cho các môi trường có tính ăn mòn cao, ngành công nghiệp thực phẩm, hóa chất hoặc các hệ thống đòi hỏi tiêu chuẩn vệ sinh khắt khe.

• Van một chiều gang: Chuyên dùng cho các đường ống công nghiệp kích thước lớn, trạm bơm cấp thoát nước đô thị và hệ thống kỹ thuật tòa nhà HVAC.

Vật liệu đắt tiền hơn không đồng nghĩa với việc luôn phù hợp nhất với dự án. Quyết định mua sắm phải dựa trên sự đồng bộ giữa loại lưu chất, nhiệt độ, áp suất, môi trường xung quanh và ngân sách đầu tư.

Van một chiều ren và mặt bích khác nhau thế nào?

• Van kết nối ren: Phù hợp với các đường ống kích thước nhỏ và vừa (thường dưới DN50). Ưu điểm là cấu trúc cực kỳ gọn nhẹ, dễ dàng tháo lắp và bảo dưỡng trong không gian chật hẹp.

• Van kết nối mặt bích: Dành riêng cho hệ thống đường ống lớn từ DN50 trở lên trong các nhà máy công nghiệp. Mang lại độ bền cơ học cao, chịu được áp suất lớn và không bị rò rỉ tại các điểm tiếp giáp.

Việc chọn sai kiểu kết nối sẽ khiến quá trình thi công gặp bế tắc. Kỹ sư phải luôn đối chiếu tiêu chuẩn mặt bích của van với tiêu chuẩn của hệ thống ống sẵn có tại công trường.

Valve một chiều khác gì van khóa thông thường?

Nhiều người thường nhầm lẫn giữa Van một chiều và các dòng van khóa cơ học như van bi, van cổng hay van bướm. Sự khác biệt nằm ở chức năng cốt lõi:

• Van một chiều: Tự động vận hành dựa theo hướng dòng chảy và chênh lệch áp suất, có nhiệm vụ duy nhất là ngăn chặn dòng chảy ngược mà không cần con người can thiệp.

• Van khóa thông thường: Cần có sự tác động trực tiếp của con người hoặc bộ truyền động điện/khí nén để đóng mở hoặc cô lập đường ống khi cần bảo trì.

Van khóa không thể tự động chống dòng chảy ngược, và ngược lại, Van một chiều cũng không thể thay thế van khóa khi hệ thống yêu cầu ngắt dòng hoàn toàn để sửa chữa thiết bị.

Van một chiều có chống được búa nước không?

Khi dòng chất lỏng trong đường ống thay đổi vận tốc đột ngột (ví dụ máy bơm ngắt điện bất ngờ), hiện tượng búa nước (water hammer) phát sinh với xung áp cực lớn. Một chiếc Van một chiều đóng quá nhanh hoặc không đúng thời điểm thậm chí có thể làm trầm trọng thêm hiện tượng sốc áp này.

Do đó, không thể khẳng định cứ lắp check valve là triệt tiêu hoàn toàn búa nước. Người thiết kế cần đánh giá tổng thể tốc độ dòng chảy, chiều dài đường ống, đặc tính của máy bơm và cân nhắc sử dụng các dòng van chống búa nước chuyên dụng (non-slam check valve) khi hệ thống có nguy cơ xung áp cao.

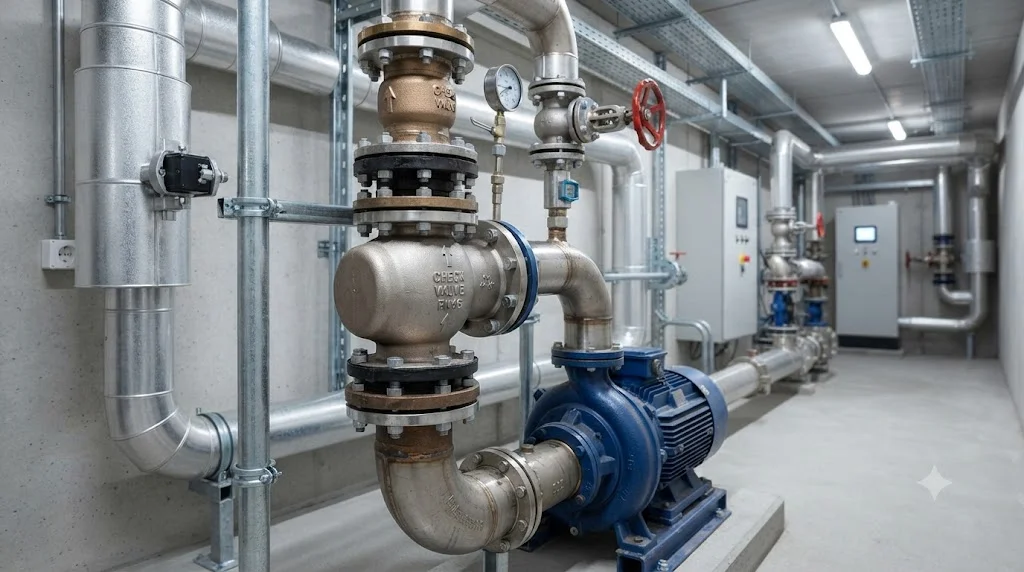

Valve một chiều được sử dụng ở đâu?

• Hệ thống bơm nước: Lắp đặt ngay đầu ra của máy bơm để ngăn nước chảy ngược làm hư hỏng cánh quạt khi dừng hoạt động.

• Hệ thống cấp nước tòa nhà: Kiểm soát dòng chảy phân vùng giữa các tầng, ngăn áp lực ngược quay về nguồn tổng.

• Hệ thống khí nén công nghiệp: Ngăn không cho khí nén tổn thất ngược về phía máy nén khi hệ thống ngưng vận hành.

• Hệ thống xử lý nước thải và hóa chất: Kiểm soát chặt chẽ hướng di chuyển của các dòng lưu chất độc hại hoặc có tính ăn mòn.

Khi nào hệ thống nên sử dụng Van một chiều?

Bạn nên lắp đặt thiết bị này khi hệ thống có nguy cơ đảo chiều dòng chảy, sử dụng máy bơm công suất lớn, hoặc khi mạng lưới có sự giao cắt giữa nhiều nguồn cấp khác nhau nhằm bảo vệ các thiết bị nhạy cảm phía trước.

Tuy nhiên, không nên lạm dụng việc lắp đặt Van một chiều theo quan niệm “càng nhiều càng tốt”. Mỗi chiếc van xuất hiện trên đường ống đều tạo ra một khoản tổn thất áp suất nhất định, làm giảm lưu lượng tổng và có thể phát sinh tiếng ồn hoặc rung chấn nếu chọn sai quy cách.

Những sai lầm thường gặp khi lắp valve một chiều

• Lắp ngược chiều dòng chảy: Bỏ qua ký hiệu mũi tên đúc nổi trên thân van khiến lưu chất bị chặn hoàn toàn ngay từ lần vận hành đầu tiên.

• Chọn sai chủng loại van: Dùng van lá lật cho đường ống có dòng chảy biến thiên liên tục gây tiếng va đập cơ học mạnh.

• Bỏ qua thông số tổn thất áp suất: Khiến lưu lượng nước thực tế đầu ra sụt giảm nghiêm trọng so với tính toán ban đầu.

• Không tính đến nguy cơ búa nước: Dẫn đến hiện tượng nứt vỡ ống hoặc gãy đĩa van sau một thời gian ngắn khai thác.

• Chọn sai vật liệu chế tạo: Sử dụng vật liệu không tương thích với hóa chất lưu chất dẫn đến ăn mòn thủng thân van.

• Lắp đặt sai tư thế không gian: Đặt van lò xo hoặc van lá lật ở góc độ không được nhà sản xuất cho phép.

• Chỉ nhìn vào kích thước DN: Bỏ qua các thông số áp suất và nhiệt độ làm việc thực tế của hệ thống.

Checklist chọn Van một chiều đúng kỹ thuật

Quy trình lựa chọn vật tư chuẩn xác giúp hệ thống vận hành bền bỉ và hạn chế tối đa rủi ro sự cố:

1. Xác định rõ loại lưu chất: Nước sạch, nước thải, khí nén, dầu nhớt hay dung dịch hóa chất.

2. Xác định kích thước đường ống: Đo đạc chính xác đường kính danh nghĩa DN thực tế.

3. Kiểm tra thông số áp suất: Xác định áp suất vận hành bình thường và áp suất ngược tối đa.

4. Kiểm tra giới hạn nhiệt độ: Đối chiếu ngưỡng nhiệt độ của lưu chất với khả năng chịu nhiệt của gioăng và thân van.

5. Lựa chọn kiểu van phù hợp: Swing check, spring check, ball check, wafer hay dual plate.

6. Lựa chọn vật liệu thân van: Đồng thau, inox, gang đúc hay thép chịu lực.

7. Xác định kiểu kết nối: Nối ren, mặt bích hay kẹp wafer.

8. Đánh giá tổn thất áp suất: Tính toán mức độ sụt áp để đảm bảo lưu lượng đầu ra đạt yêu cầu thiết kế.

9. Kiểm tra nguy cơ búa nước: Phân tích tốc độ đóng của van đối với hệ thống máy bơm công suất lớn.

10. Đối chiếu tài liệu kỹ thuật (Datasheet): Rà soát toàn bộ thông số của hãng sản xuất trước khi tiến hành ký hợp đồng mua sắm.

Lưu ý khi lắp đặt và bảo trì Van một chiều

• Quan sát kỹ chiều mũi tên in trên thân van để đảm bảo lắp đúng hướng chuyển động của dòng lưu chất.

• Tiến hành súc rửa, vệ sinh đường ống thật sạch sẽ để loại bỏ toàn bộ mạt sắt, xỉ hàn trước khi kết nối thiết bị.

• Tuyệt đối không để các dị vật kẹt vào cơ cấu đĩa van làm mất độ kín khít.

• Cố định đường ống hai đầu thật chắc chắn để van không phải chịu lực uốn ép cơ học bất thường từ hệ thống ống.

• Định kỳ kiểm tra hiện tượng rò rỉ, tiếng ồn lạ hoặc sự suy giảm lưu lượng nước để kịp thời bảo dưỡng hoặc thay thế.

Câu hỏi thường gặp về Van một chiều

Valve một chiều là gì?

 Van 1 chiều là thiết bị cho phép lưu chất đi theo một hướng và hạn chế hoặc ngăn dòng chảy ngược. Van thường tự động hoạt động dựa trên hướng dòng và chênh lệch áp suất.

Van một chiều có cần nguồn điện không?

 Thông thường không. Check valve cơ khí hoạt động tự động theo điều kiện dòng chảy và áp suất. Một số thiết kế đặc biệt có thể có cơ cấu hỗ trợ khác.

Van một chiều có lắp được theo mọi hướng không?

 Không phải loại nào cũng lắp được mọi hướng. Hướng lắp phụ thuộc thiết kế của từng model, đặc biệt với van lá lật, van lò xo và van bi.

Nên dùng van một chiều lá lật hay van lò xo?

 Phụ thuộc vào hệ thống. Cần xem lưu lượng, áp suất, tốc độ đóng, hướng lắp và nguy cơ búa nước thay vì chỉ dựa vào tên loại van.

Van một chiều có thay thế van khóa được không?

 Không. Van một chiều chủ yếu kiểm soát hướng dòng chảy, trong khi van khóa được dùng để chủ động cô lập hoặc đóng/mở đường ống.

Valve một chiều – chọn đúng cơ cấu để bảo vệ hệ thống

Kích thước đường ống chỉ là bước khởi đầu; việc đầu tư một thiết bị bảo vệ hoàn chỉnh đòi hỏi sự đánh giá đồng bộ về lưu chất, áp suất, nhiệt độ, lưu lượng, vật liệu, kiểu kết nối và đặc tính đóng mở của van. Đối với các mạng lưới bơm công nghiệp, việc thấu hiểu cơ chế chống dòng chảy ngược và kiểm soát xung áp sẽ giúp doanh nghiệp loại bỏ hoàn toàn các rủi ro hư hỏng thiết bị tốn kém.
