Van điện từ DN50 – chọn đúng kích thước chưa đủ

Một hệ thống tự động hóa đòi hỏi việc đóng mở đường ống nước hoặc dòng khí một cách hoàn toàn tự động và chuẩn xác. Khi đường ống của bạn được thiết kế ở quy mô van điện từ dn50, việc tìm kiếm thiết bị thoạt nhìn có vẻ rất đơn giản. Tuy nhiên, khi bắt tay vào chọn mua, bạn sẽ lập tức đối mặt với vô số biến thể phức tạp: thân đồng, thân inox hay thân gang; cuộn coil sử dụng điện áp 24V hay 220V; dòng thường đóng (NC) hay thường mở (NO); cùng các thông số chênh áp hoàn toàn khác nhau. Chọn sai dù chỉ một thông số kỹ thuật nhỏ cũng có thể khiến cuộn coil bị cháy, van không thể đóng mở hoặc thiết bị nhanh chóng hỏng hóc chỉ sau vài ngày vận hành.

Đường kính danh nghĩa DN50 thực tế biểu thị điều gì? Thiết bị này tương thích với những loại lưu chất nào? Việc phân định trạng thái NC hay NO và thông số điện áp ra sao? Làm thế nào để kiểm soát chính xác áp suất và nhiệt độ hệ thống? Đọc ngay phân tích chuyên sâu dưới đây để nắm vững toàn bộ tiêu chí cốt lõi trước khi đầu tư vật tư.

Van điện từ DN50 là gì?

Van điện từ là van điều khiển dòng lưu chất bằng lực điện từ, có kích thước danh nghĩa DN50. Khi cuộn coil được cấp điện, từ trường tác động lên cơ cấu đóng/mở để cho phép hoặc ngăn dòng chảy tùy thiết kế của van. DN50 chỉ kích thước danh nghĩa của van, không phải thông số duy nhất quyết định khả năng làm việc.

Giá trị DN50 chỉ quy ước kích thước danh nghĩa của đường ống kết nối, không đồng nghĩa với việc đường kính trong thông dòng của van luôn chính xác tuyệt đối 50 mm. Kích thước thực tế sẽ có sự chênh lệch tùy theo tiêu chuẩn chế tạo của từng hãng sản xuất, kiểu kết nối ren hay mặt bích. Do đó, kỹ sư vận hành luôn phải đối chiếu kỹ bản vẽ thông số kỹ thuật với thực tế đường ống trước khi đặt hàng.

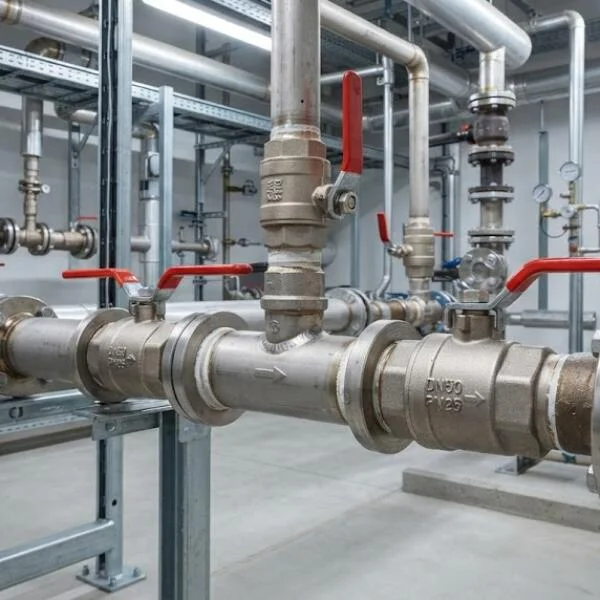

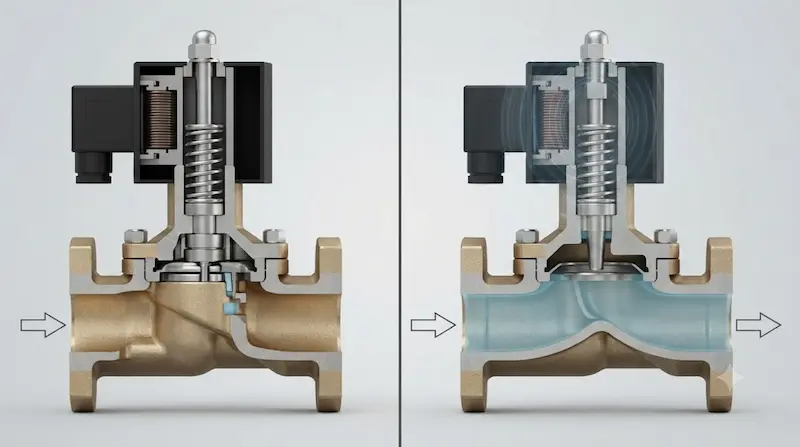

Nguyên lý hoạt động của van điện từ

Khi hệ thống ở trạng thái không cấp điện, cuộn coil hoàn toàn không sinh ra từ trường, lò xo đẩy piston hoặc màng van về vị trí mặc định ban đầu. Ngay khi dòng điện chạy qua, cuộn coil lập tức tạo ra lực điện từ hút lõi sắt (plunger) di chuyển, làm thay đổi trạng thái đóng mở của van để lưu chất lưu thông hoặc bị chặn đứng.

Dựa trên nhu cầu an toàn của hệ thống, thiết bị được chia thành hai dạng cơ bản:

• Van thường đóng (NC): Mặc định ở trạng thái đóng khi mất điện, và chỉ mở ra khi được cấp điện điều khiển.

• Van thường mở (NO): Mặc định ở trạng thái mở khi không có điện, và sẽ đóng lại ngay khi cuộn coil được cấp nguồn.

Mỗi dòng van điện từ chỉ được thiết kế để kiểm soát một số nhóm lưu chất nhất định dựa vào đặc tính vật liệu màng và thân van. Tuyệt đối không tự ý dùng một model bất kỳ cho mọi môi trường chất lỏng hay khí nén khác nhau.

Các loại van điện từ DN50 phổ biến

Thị trường cung ứng thiết bị tự động hóa phân chia dòng sản phẩm này thành nhiều biến thể để đáp ứng chính xác nhu cầu của từng dự án:

• Van điện từ bằng đồng: Giải pháp phổ biến nhất nhờ giá thành hợp lý, dễ tìm mua và đáp ứng tốt các hệ thống nước sạch, khí nén thông thường.

• Van điện từ inox: Chuyên dụng cho các môi trường có tính ăn mòn cao, đòi hỏi tiêu chuẩn vệ sinh khắt khe hoặc chịu hóa chất.

• Van điện từ gang: Thường xuất hiện trong các hệ thống đường ống công nghiệp quy mô lớn, trạm bơm cấp thoát nước hoặc hệ thống HVAC.

• Van điện từ thường đóng (NC): Lựa chọn ưu tiên cho các ứng dụng yêu cầu ngắt dòng tự động ngay khi xảy ra sự cố mất điện.

• Van điện từ thường mở (NO): Phù hợp với các hệ thống kỹ thuật yêu cầu dòng chảy luôn được duy trì thông suốt ở trạng thái nghỉ.

• Van tác động trực tiếp và van gián tiếp (Pilot): Phân biệt rõ ràng về yêu cầu chênh áp tối thiểu để vận hành, lưu lượng dòng chảy qua van và không gian lắp đặt thực tế.

Thông số kỹ thuật cần kiểm tra khi chọn van điện từ

• Kích thước và kết nối: Xác định chuẩn DN50, kiểu kết nối ren trong hoặc mặt bích tiêu chuẩn công nghiệp.

• Điện áp cuộn coil: Các mức điện áp phổ biến gồm 12V, 24V, 110V hoặc 220V, bắt buộc phải khớp hoàn toàn với nguồn điện của tủ điều khiển.

• Trạng thái van: Phân định rõ ràng dạng thường đóng (NC) hay thường mở (NO) theo kịch bản vận hành.

• Vật liệu thân van: Cân nhắc giữa đồng thau, inox chống rỉ hoặc gang đúc chịu lực.

• Vật liệu gioăng làm kín: Yếu tố quyết định độ tương thích hóa học và khả năng chịu nhiệt độ cao của van.

• Áp suất làm việc: Kiểm tra kỹ dải áp suất tối thiểu (đối với van pilot) và áp suất tối đa mà hệ thống có thể đạt tới.

• Nhiệt độ môi trường: Đặc biệt lưu ý khi lắp đặt cho các hệ thống nước nóng, dầu truyền nhiệt hoặc hơi công nghiệp.

• Đặc tính lưu chất: Nước, khí nén, dầu hay hóa chất đều đòi hỏi các tiêu chuẩn thiết kế màng van hoàn toàn khác biệt.

Van điện từ DN50 dùng cho nước, khí hay hơi?

Việc lựa chọn thiết bị phải bám sát bản chất của lưu chất đang sử dụng trong hệ thống:

• Đối với nước: Cần kiểm tra kỹ dải áp suất làm việc, vật liệu thân và chất liệu gioăng cao su để tránh hiện tượng màng van nhanh bị lão hóa.

• Đối với khí nén: Phải xác định rõ loại khí, áp suất vận hành và độ khô của dòng khí để chọn model coil điện phù hợp.

• Đối với hơi nóng (Steam): Tuyệt đối không sử dụng các dòng van điện từ chuyên dụng cho nước. Hơi nóng yêu cầu dòng van chịu nhiệt độ cao, vật liệu thân đặc biệt cùng màng van làm từ Teflon (PTFE) hoặc vật liệu chuyên dụng khác.

Thông điệp cốt lõi: Cùng mang kích thước danh nghĩa DN50 nhưng các lưu chất khác nhau sẽ đòi hỏi dòng thiết bị có cấu tạo chuyên biệt hoàn toàn.

Van điện từ 24V và 220V – nên chọn loại nào?

Không có mức điện áp nào được coi là mặc định “tốt hơn” trong mọi trường hợp. Việc lựa chọn phụ thuộc hoàn toàn vào thiết kế của tủ điện, bộ điều khiển PLC trung tâm, nguồn điện sẵn có tại hiện trường cũng như các tiêu chuẩn an toàn kỹ thuật của toàn bộ công trình.

Van điện từ DN50 khác gì van bi điều khiển điện?

Hai dòng thiết bị này sở hữu cơ cấu cơ khí và đặc tính vận hành hoàn toàn khác biệt. Việc thay thế tùy tiện giữa van điện từ và van bi điều khiển điện có thể làm xáo trộn áp suất dòng chảy hoặc không đáp ứng được yêu cầu tự động hóa của dây chuyền.

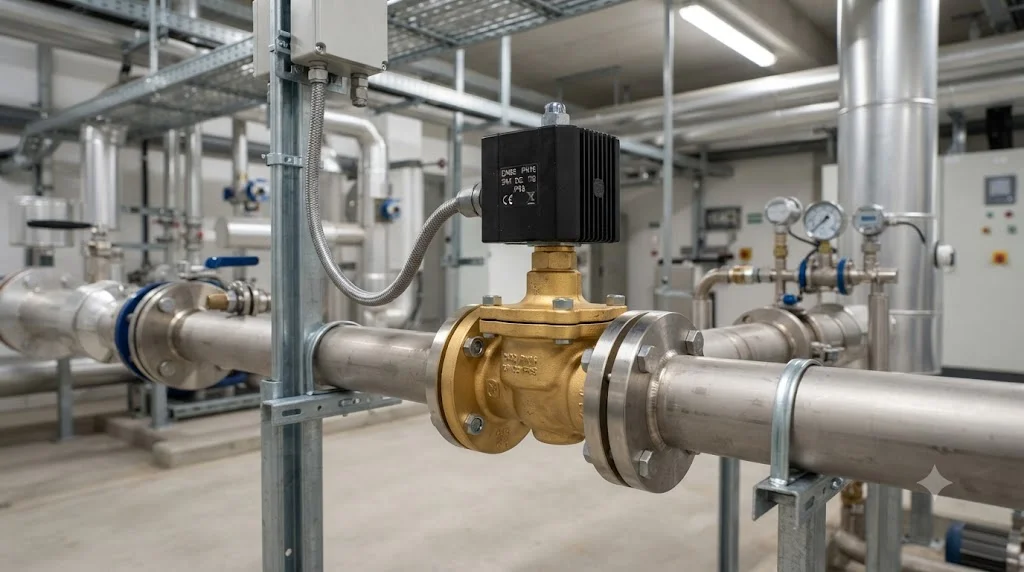

Van điện từ DN50 được sử dụng ở đâu?

• Hệ thống cấp nước dân dụng và công nghiệp: Kiểm soát nguồn nước tổng, tự động hóa các nhánh phân phối nước sinh hoạt.

• Hệ thống điều hòa không khí HVAC: Điều tiết dòng nước lạnh tuần hoàn trong các đường ống kỹ thuật tòa nhà.

• Hệ thống khí nén nhà máy: Đóng ngắt dòng khí tự động phục vụ các dây chuyền sản xuất tự động hóa.

• Trạm xử lý nước thải: Điều khiển đóng mở các nhánh ống dẫn hóa chất hoặc nước thải theo chu kỳ lập trình sẵn.

Toàn bộ ứng dụng thực tế đều bắt buộc phải đối chiếu chéo với bảng thông số kỹ thuật (datasheet) của nhà sản xuất trước khi đưa vào lắp đặt.

Những sai lầm thường gặp khi mua van điện từ

• Chỉ chọn thiết bị dựa vào kích thước DN50: Bỏ qua các yếu tố quan trọng về điện áp, áp suất và loại lưu chất.

• Chọn sai điện áp cuộn coil: Dẫn đến tình trạng cháy coil ngay khi cấp nguồn hoặc van không thể kích hoạt.

• Không xác định trạng thái NC/NO: Lắp nhầm van thường đóng thành thường mở khiến hệ thống hoạt động trái ngược hoàn toàn với thiết kế an toàn.

• Bỏ qua giới hạn áp suất hệ thống: Lắp van có định mức áp chịu lực thấp hơn áp lực thực tế của đường ống.

• Dùng van nước thông thường cho hơi nóng: Gây biến dạng màng van, rò rỉ nghiêm trọng chỉ sau lần vận hành đầu tiên.

• Không kiểm tra chênh áp tối thiểu: Khiến các dòng van gián tiếp (pilot) không thể tự mở hết hành trình.

• Bỏ qua độ tương thích lưu chất: Dùng vật liệu thân van hoặc gioăng không chịu được hóa chất, dẫn đến ăn mòn nhanh chóng.

• Chỉ chăm chăm chọn hàng giá rẻ: Tiết kiệm chi phí ban đầu nhưng gây thiệt hại lớn do phải dừng hệ thống bảo trì liên tục.

Checklist chọn van điện từ DN50 đúng nhu cầu

Quy trình lựa chọn vật tư chuẩn xác giúp ngăn ngừa rủi ro và tối ưu hóa chi phí vận hành hệ thống:

1. Xác định loại lưu chất: Nước sạch, nước thải, khí nén, dầu hay hơi nóng.

2. Kiểm tra kích thước ống: Chuẩn DN50 và kiểu kết nối ren hoặc mặt bích.

3. Kiểm tra áp suất hệ thống: Xác định chính xác áp suất tối thiểu và tối đa tại vị trí lắp đặt.

4. Kiểm tra giới hạn nhiệt độ: Đối chiếu nhiệt độ lưu chất với ngưỡng chịu đựng của gioăng van.

5. Lựa chọn trạng thái van: Dạng thường đóng (NC) hay thường mở (NO).

6. Chọn điện áp cuộn coil: 24V, 220V hoặc các nguồn điện chuyên dụng khác.

7. Xác định vật liệu chế tạo: Đồng thau, inox hay gang đúc.

8. Chọn kiểu van cơ bản: Dòng tác động trực tiếp hay dòng gián tiếp (pilot).

9. Kiểm tra tiêu chuẩn kết nối: Đảm bảo bước ren hoặc tiêu chuẩn mặt bích đồng bộ với ống.

10. Đối chiếu datasheet: Rà soát toàn bộ thông số kỹ thuật lần cuối trước khi quyết định đặt hàng.

Hướng dẫn lắp đặt và vận hành van điện từ

• Kiểm tra kỹ mã sản phẩm và thông số trên nhãn mác trước khi tiến hành thi công.

• Quan sát kỹ mũi tên đúc nổi trên thân van để lắp đặt đúng chiều lưu lượng dòng chảy.

• Tiến hành vệ sinh, súc rửa sạch sẽ đường ống để loại bỏ hoàn toàn mạt hàn, cặn bẩn trước khi kết nối van.

• Lắp đặt đúng kiểu kết nối cơ khí, siết lực vừa tay để tránh làm nứt vỡ chân ren.

• Kiểm tra kỹ lưỡng điện áp định mức của cuộn coil trước khi đấu nối nguồn điện điều khiển.

• Vận hành thử nghiệm chu kỳ đóng mở và kiểm tra độ kín khít tại các mối nối sau khi cấp nước.

Lưu ý kỹ thuật: Tuyệt đối không tháo rời hoặc cấp điện cho cuộn coil khi chưa lắp hoàn chỉnh vào thân van để tránh hiện tượng cháy cuộn dây do quá dòng từ tính.

Câu hỏi thường gặp về van điện từ

Van điện từ DN50 là gì?

Van điện từ là van điều khiển dòng lưu chất bằng lực điện từ và có kích thước danh nghĩa DN50. Van có thể được thiết kế cho nước, khí, hơi hoặc lưu chất khác tùy model.

DN50 tương đương bao nhiêu inch?

DN50 thường được quy đổi tương đương khoảng 2 inch (NPS 2), nhưng kích thước kết nối thực tế cần đối chiếu theo tiêu chuẩn và model cụ thể.

Van điện từ nên chọn 24V hay 220V?

Phụ thuộc nguồn điện và hệ thống điều khiển. Không có lựa chọn mặc định tốt hơn; cần chọn đúng điện áp coil theo thiết kế.

Van điện từ thường đóng và thường mở khác nhau thế nào?

Van NC đóng khi không cấp điện và mở khi cấp điện; van NO có trạng thái ngược lại. Việc lựa chọn phụ thuộc yêu cầu vận hành và an toàn của hệ thống.

Van điện từ có dùng được cho hơi không?

Chỉ nên sử dụng khi model được nhà sản xuất thiết kế và công bố phù hợp với hơi, đồng thời đáp ứng nhiệt độ, áp suất và vật liệu cần thiết.

Van điện từ DN50 – đừng chỉ chọn đúng kích thước

Kích thước danh nghĩa DN50 chỉ là điều kiện cần chứ chưa đủ để bạn đưa ra quyết định mua sắm thiết bị tự động hóa. Quá trình lựa chọn vật tư bắt buộc phải kiểm tra đồng bộ các yếu tố về loại lưu chất, áp suất vận hành, giới hạn nhiệt độ, điện áp cuộn coil, trạng thái NC/NO, vật liệu chế tạo cùng kiểu kết nối thực tế. Việc chọn đúng model không chỉ giúp hệ thống vận hành trơn tru mà còn ngăn chặn triệt để các sự cố rò rỉ hay cháy nổ thiết bị tốn kém.
