Hướng dẫn chọn mua và thay thế coil van điện từ 220V đúng chuẩn kỹ thuật

Trong quá trình vận hành hệ thống tự động hóa, một sự cố thường gặp là van đột ngột ngưng đóng mở. Khi kiểm tra, kỹ thuật viên thường phát hiện phần coil van điện từ 220V bị cháy hoặc không còn tạo lực từ. Lúc này, nhiều người lầm tưởng chỉ cần mua bất kỳ cuộn dây 220V nào về lắp vào là hệ thống có thể hoạt động trở lại.

Trên thực tế, việc lựa chọn linh kiện thay thế đòi hỏi độ chính xác cao về mặt thông số kỹ thuật. Bài viết này sẽ phân tích chi tiết giúp bạn hiểu rõ bản chất, cách phân biệt cũng như phương pháp chọn mua coil van điện từ 220V phù hợp nhất.

Một hệ thống cấp nước hay khí nén đang vận hành trơn tru bỗng nhiên ngưng trệ chỉ vì van điện từ không nhận tín hiệu đóng mở. Nguyên nhân phổ biến xuất phát từ cuộn coil quá nhiệt hoặc đứt mạch. Khi tự ý mua linh kiện thay thế, không ít người dùng gặp phải tình trạng dù mua đúng điện áp 220V nhưng van vẫn không chịu hoạt động, hoặc thậm chí gây chập cháy thiết bị.

Nguyên nhân là do việc chọn coil van điện từ 220V không chỉ phụ thuộc vào hiệu điện thế mà còn bị chi phối bởi các yếu tố cốt lõi như kích thước lỗ, công suất (Watt/VA), dòng điện AC hay DC, và model van tương thích.

Kiến thức nền

Coil van điện từ 220V là gì?

Coil van điện từ 220V là cuộn dây điện từ được thiết kế để sử dụng với nguồn điện định mức 220V, tạo ra từ trường khi được cấp điện. Từ trường này tác động lên lõi từ/cơ cấu chuyển động của van để thực hiện quá trình đóng hoặc mở dòng môi chất.

• Bản chất: Cuộn coil chỉ là bộ phận tạo lực điện từ, không phải toàn bộ cấu thành của một chiếc van điện từ hoàn chỉnh. Một cụm van tiêu chuẩn bao gồm phần thân cơ khí kết hợp với cụm coil bên ngoài.

• Lưu ý phân biệt: Khái niệm "van điện từ 220V" chỉ toàn bộ thiết bị sử dụng nguồn 220V, trong khi "coil van điện từ 220V" chỉ tập trung vào phần cuộn dây rời. Việc nhầm lẫn này có thể khiến bạn mua nhầm cả cụm van thay vì chỉ mua cuộn dây thay thế.

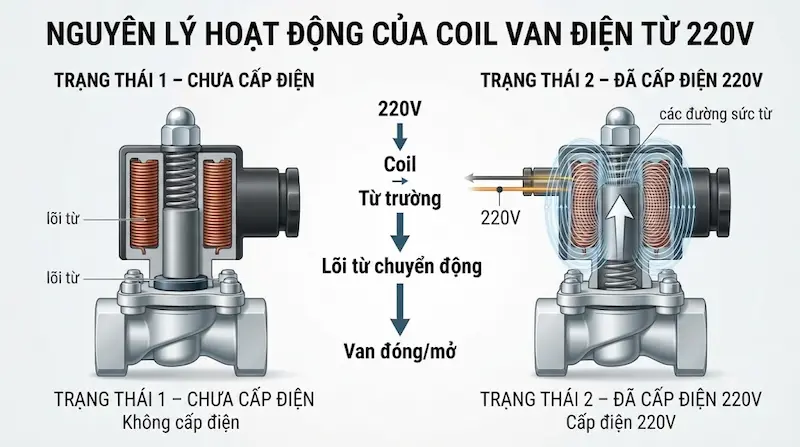

Nguyên lý hoạt động của coil van điện từ 220V

Nguyên lý làm việc của bộ phận này tuân theo chuỗi chuyển hóa năng lượng chặt chẽ:

• Khi cấp điện: Dòng điện chạy qua vòng dây đồng tạo ra từ trường hút lõi trụ (plunger) di chuyển, thắng lực lò xo để thay đổi trạng thái của van.

• Khi ngắt điện: Từ trường biến mất, lò xo đẩy lõi từ trở về vị trí ban đầu, đưa van về trạng thái đóng (Normally Closed - NC) hoặc mở (Normally Open - NO) theo thiết kế.

Phân tích chuyên sâu

Các loại coil van điện từ 220V phổ biến

• Phân loại theo loại nguồn điện: Gồm loại 220V AC (dòng điện xoay chiều phổ biến trong mạng điện dân dụng và công nghiệp) và loại 220V DC (dòng điện một chiều). Hai loại này có cấu trúc mạch từ khác nhau và không thể thay thế tùy tiện cho nhau.

• Phân loại theo công suất: Các mức công suất (đơn vị W hoặc VA) dao động khác nhau tùy theo kích cỡ và thương hiệu van, ảnh hưởng trực tiếp đến lực hút điện từ.

• Phân loại theo kích thước cơ học: Phụ thuộc vào đường kính lỗ xỏ ống từ, chiều cao thân coil và độ dày.

• Phân loại theo kiểu chân cắm điện: Jack kết nối chuẩn DIN, dạng dây dẫn điện mềm hoặc các đầu connector chuyên dụng.

Thông số kỹ thuật cần biết khi chọn coil van điện từ 220V

Để đảm bảo thiết bị hoạt động ổn định, bạn cần nắm rõ các thông số kỹ thuật cốt lõi sau:

Coil 220V AC và 220V DC khác nhau như thế nào?

Nhiều người thường lầm tưởng cứ thấy thông số 220V là có thể thay thế lẫn nhau giữa dòng điện xoay chiều và một chiều.

• 220V AC (Xoay chiều): Thường tích hợp thêm mạch từ hoặc vòng ngắn mạch (shading coil) để giảm hiện tượng rung giật, hoạt động với tần số 50Hz/60Hz.

• 220V DC (Một chiều): Không có chu kỳ đảo chiều dòng điện, đòi hỏi điện trở cuộn dây lớn hơn để hạn chế dòng điện quá tải gây cháy.

Vì vậy, tuyệt đối không tự ý thay thế coil AC cho hệ thống dùng nguồn DC nếu không muốn cuộn dây bị cháy ngay khi cấp điện.

Ứng dụng thực tế

Coil van điện từ 220V được sử dụng ở đâu?

Linh kiện này hiện diện trong hầu hết các dây chuyền tự động hóa công nghiệp và dân dụng:

• Hệ thống cấp nước và xử lý nước: Điều tiết dòng chảy tự động tại các trạm bơm, hệ thống tư tiêu nông nghiệp.

• Hệ thống khí nén: Điều khiển xả khí, đóng mở xi lanh trong các máy móc cơ khí tự động.

• Hệ thống nhiệt hơi: Lắp đặt trong các lò hơi công nghiệp (với các dòng coil chịu nhiệt độ cao chuyên dụng).

• Tủ điện tự động hóa: Kết nối trực tiếp với bộ điều khiển PLC, relay trung gian để đóng ngắt quy trình vận hành.

Dấu hiệu nhận biết coil van điện từ 220V bị hỏng

• Triệu chứng: Van hoàn toàn im lặng, không phát ra tiếng click khi cấp điện; môi chất không lưu thông.

• Biểu hiện vật lý: Thân coil nóng bất thường, xuất hiện mùi khét, lớp nhựa bảo vệ bị biến dạng hoặc nứt vỡ, cuộn dây bị cháy đen.

• Kiểm tra chuyên môn: Đo điện trở cuộn dây bằng đồng hồ vạn năng thấy thông mạch vô cùng (đứt ngầm) hoặc bị chập vòng dây.

Cảnh báo kỹ thuật: Không phải mọi trường hợp van không hoạt động đều do hỏng coil. Hãy kiểm tra tuần tự từ nguồn điện cấp $\rightarrow$ jack cắm $\rightarrow$ tình trạng coil $\rightarrow$ kẹt cơ khí phần thân van.

Hướng dẫn / Checklist

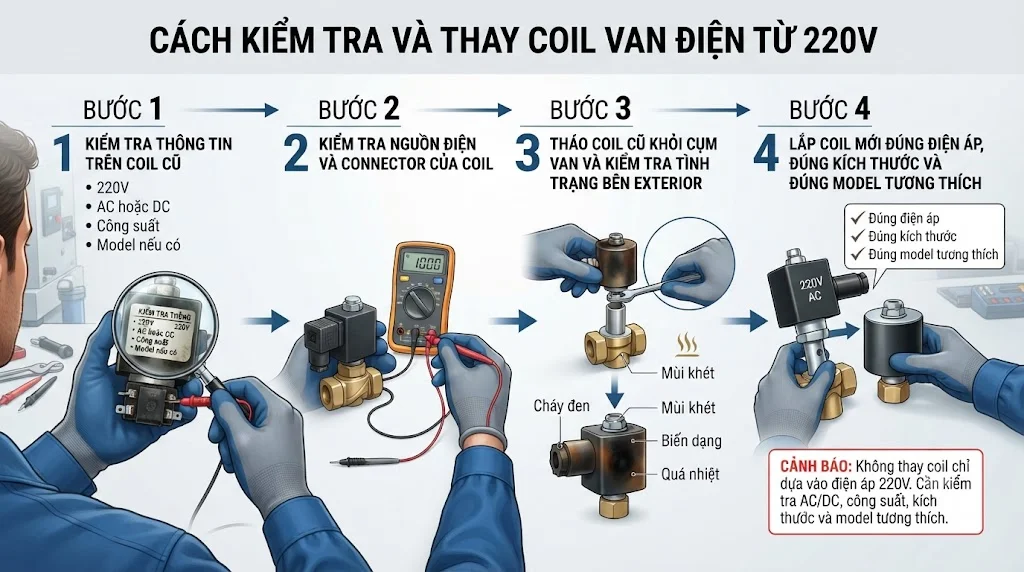

Cách chọn coil van điện từ 220V thay thế đúng loại

1. Đọc thông số cũ: Ghi lại chính xác điện áp, ký hiệu AC/DC, công suất (W) và tần số (Hz) in trên nhãn coil hỏng.

2. Xác định model van: Tra cứu nhãn hiệu và mã van thực tế đang lắp trên đường ống.

3. Đo kích thước cơ khí: Sử dụng thước kẹp để đo đường kính lỗ xỏ ty van và chiều cao thân cuộn dây.

4. Kiểm tra chân cắm: Đối chiếu chính xác dạng jack cắm DIN hoặc dây chờ để đảm bảo tương thích khi đấu nối.

5. Đối chiếu điều kiện môi trường: Chọn cấp bảo vệ (IP) và vật liệu vỏ bọc phù hợp với không gian ẩm ướt hoặc ngoài trời.

Checklist trước khi mua coil van điện từ 220V

Điện áp định mức: 220V

 Loại nguồn điện: AC (Xoay chiều) hay DC (Một chiều)

 Tần số dòng điện: 50Hz / 60Hz (nếu dùng AC)

 Công suất tiêu thụ (Watt hoặc VA)

 Đường kính lỗ xỏ coil khớp với ống từ

 Chiều cao và kích thước tổng thể của coil

 Kiểu chân kết nối điện (DIN plug / dây dẫn)

 Model thiết bị và thương hiệu van tương thích

Câu hỏi thường gặp

Coil van điện từ 220V là gì?

Đây là cuộn dây điện từ chuyên dụng sử dụng nguồn điện 220V để sản sinh từ trường, điều khiển lõi van dịch chuyển nhằm đóng hoặc mở dòng chảy chất lỏng hoặc khí nén.

Coil 220VAC có dùng thay cho coil 220VDC được không?

Không thể thay thế trực tiếp. Cấu tạo điện từ và đặc tính dòng điện của hai loại này hoàn toàn khác nhau, việc lắp sai loại sẽ làm cuộn dây bị cháy hoặc không tạo được lực hút.

Coil van điện từ 220V có dùng chung cho mọi hãng van không?

Không. Mỗi nhà sản xuất sở hữu tiêu chuẩn thiết kế riêng về kích thước lỗ xỏ, chiều cao thân và công suất. Do đó, bạn cần chọn đúng mã hoặc đo đạc kỹ kích thước trước khi mua.

Làm sao để kiểm tra coil van điện từ 220V bị cháy?

Bạn có thể quan sát ngoại quan (vỏ nhựa bị cháy khét, đổi màu), kiểm tra lực hút từ bằng vật liệu kim loại khi cấp điện, hoặc sử dụng đồng hồ vạn năng đo điện trở cuộn dây.

Coil van điện từ 220V khi hoạt động có nóng không?

Bản chất cuộn dây sinh nhiệt trong quá trình duy trì từ trường nên việc ấm lên là bình thường. Tuy nhiên, nếu thân coil nóng rát quá mức kèm mùi khét, đó là dấu hiệu quá tải hoặc sai nguồn điện.

Kết luận

Việc thay thế coil van điện từ 220V đòi hỏi sự tỉ mỉ trong việc đối chiếu các thông số kỹ thuật cốt lõi như loại nguồn AC/DC, kích thước lỗ trục, công suất và model thiết bị thay vì chỉ nhìn vào mức điện áp bên ngoài. Nắm vững các nguyên tắc này sẽ giúp hệ thống vận hành bền bỉ, an toàn và tránh lãng phí chi phí sửa chữa.
